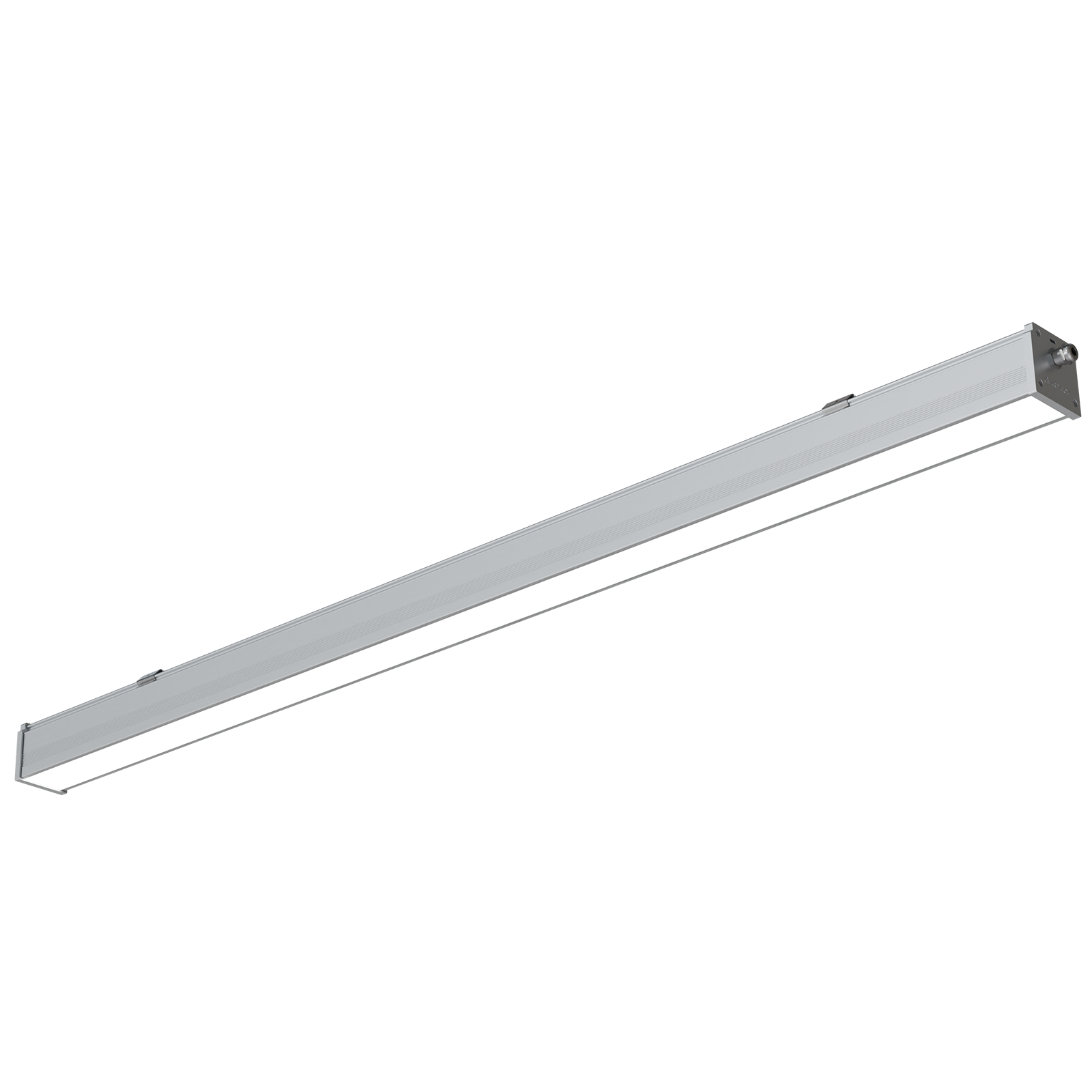

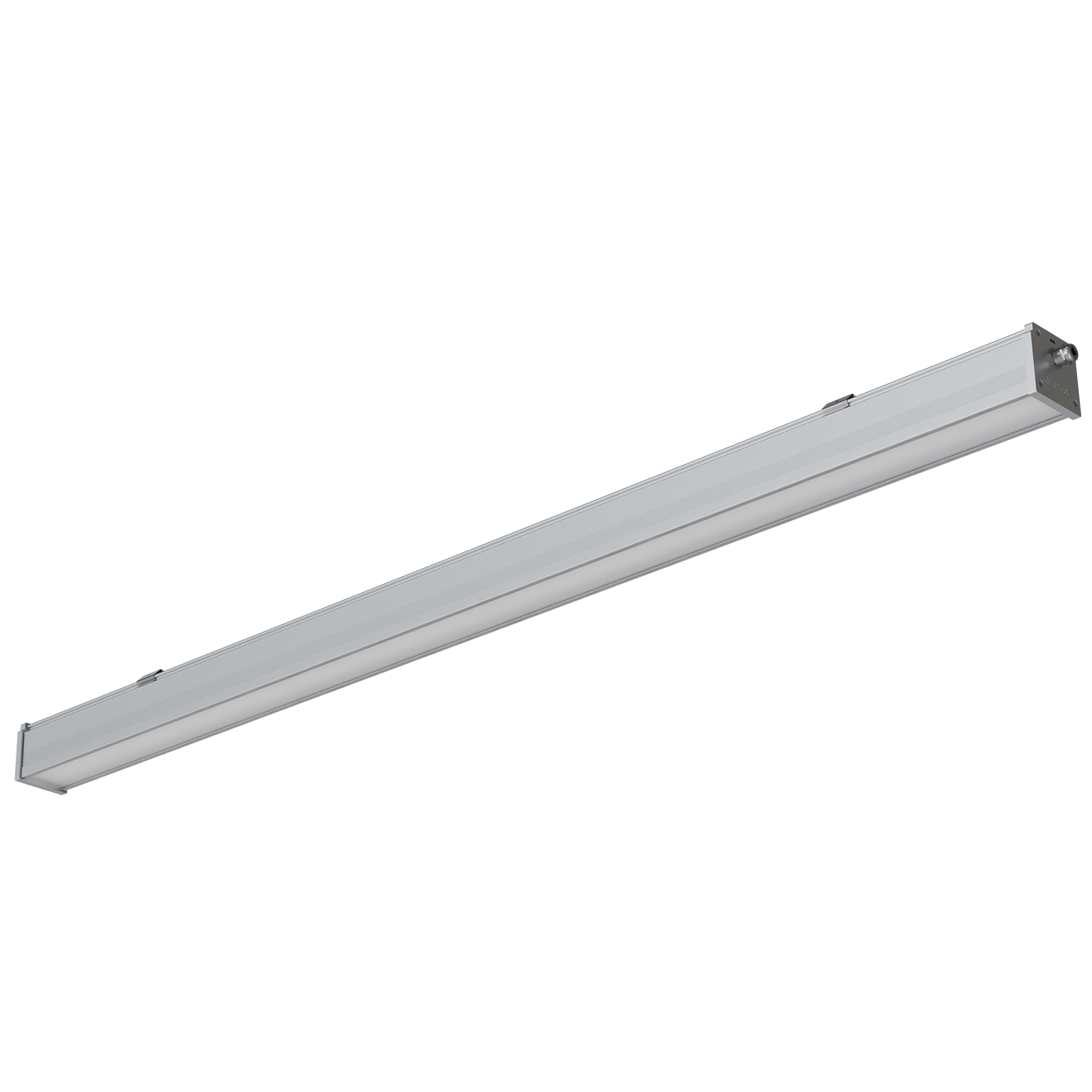

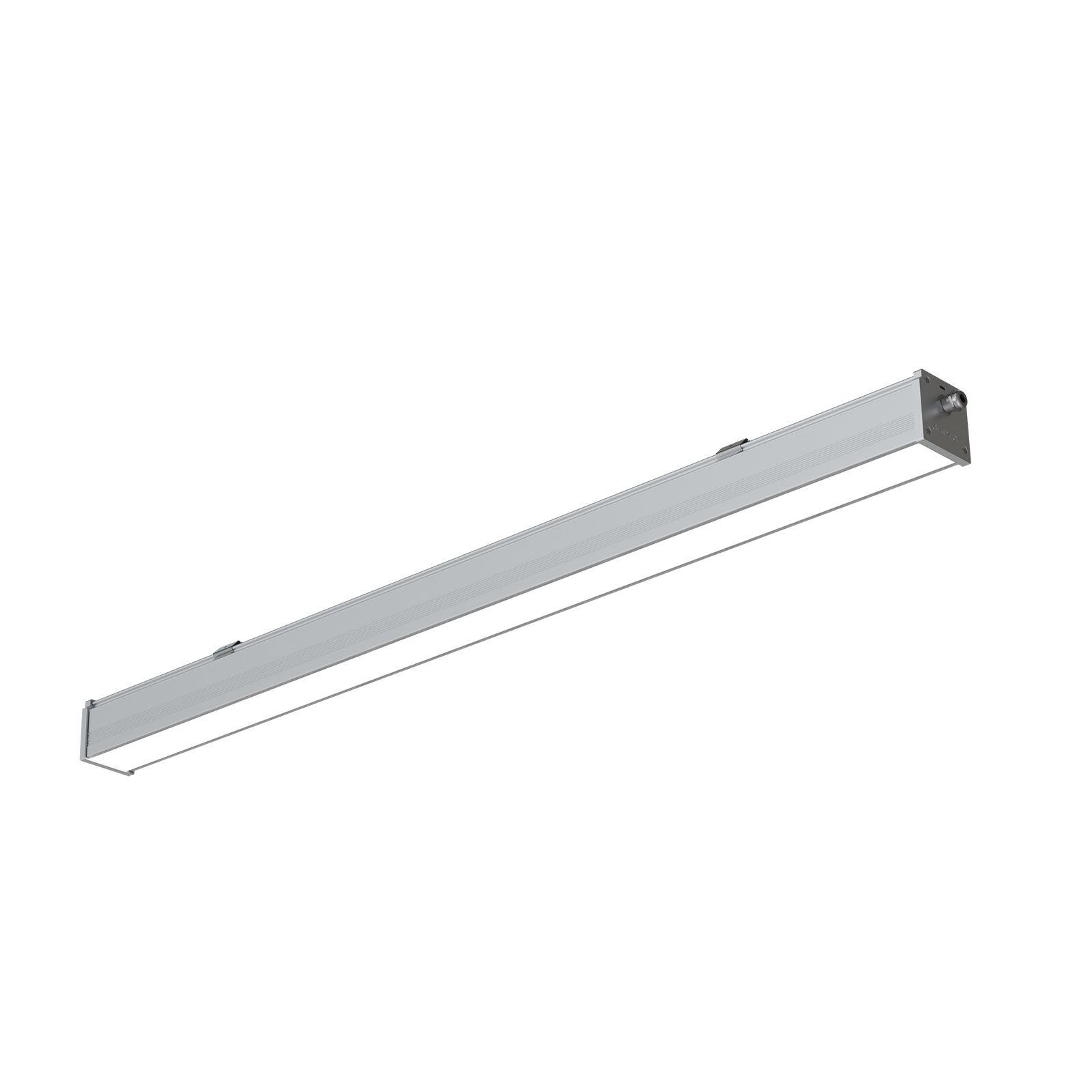

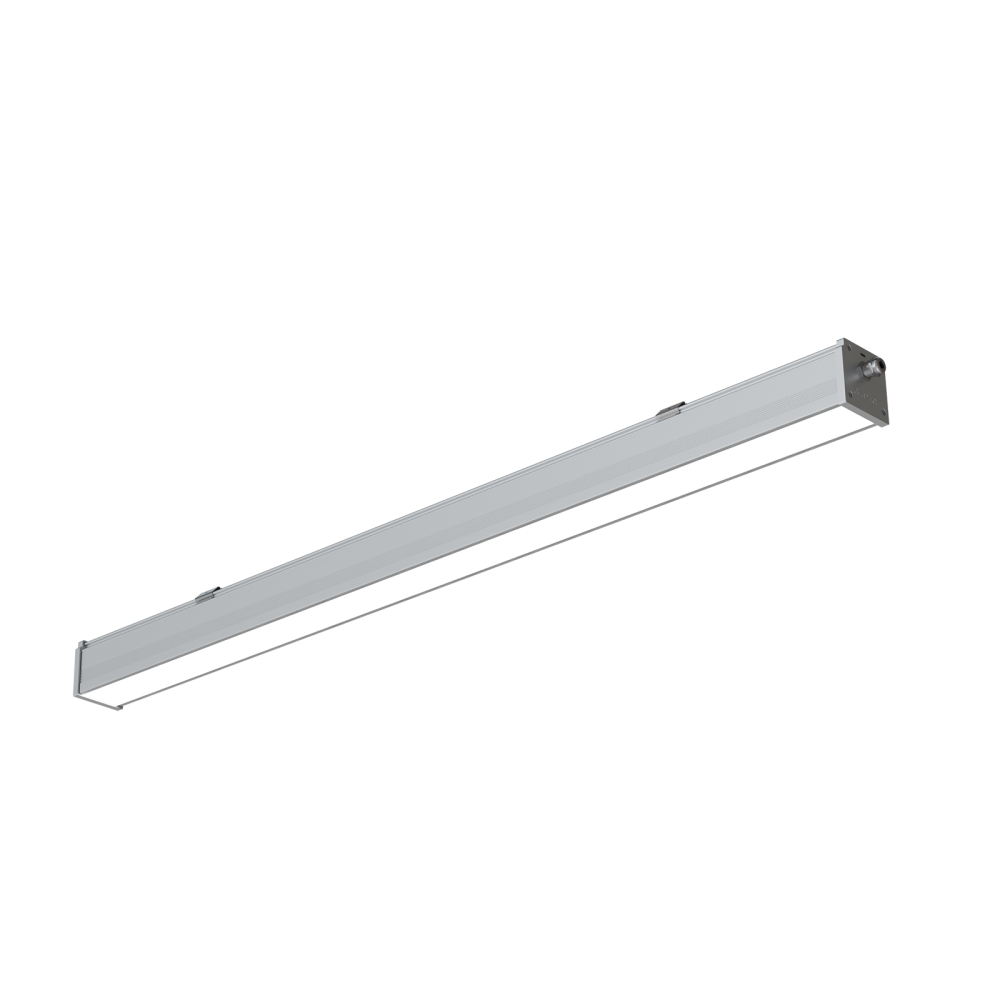

ДСП49 Blade
Расшифровка модификации
ДСП49-40
-
0
2
1
Blade RD 840
1167440021
0 - КСС «Д» (115°/115°);
1 - КСС «К+Г» (50°/88°);
2 - КСС «Г+Д» (65°/110°);
3 - КСС «С1»;
4 - КСС «С2».
1 - КСС «К+Г» (50°/88°);
2 - КСС «Г+Д» (65°/110°);
3 - КСС «С1»;
4 - КСС «С2».
0 - базовое исполнение;
2 - RD (драйвер с управлением по протоколу DALI);
3 - NL (драйвер с функцией дежурного освещения);
5 - HT (t ≤ +60°С).
2 - RD (драйвер с управлением по протоколу DALI);
3 - NL (драйвер с функцией дежурного освещения);
5 - HT (t ≤ +60°С).
1 - опаловый;
3 - прозрачный;
5 - темперированное прозрачное;
5 - темперированное опаловое.
3 - прозрачный;
5 - темперированное прозрачное;
5 - темперированное опаловое.
Blade - коммерческое название;
Opal - коммерческое название, темперированное опаловое стекло;
RD - драйвер с управлением по протоколу DALI;
NL - драйвер с функцией дежурного освещения;
EM3 - наличие блока аварийного питания (УХЛ4);
HT - для температуры окружающего воздуха +60°С;
840 - Ra=80 и T=4000K.
Opal - коммерческое название, темперированное опаловое стекло;
RD - драйвер с управлением по протоколу DALI;
NL - драйвер с функцией дежурного освещения;
EM3 - наличие блока аварийного питания (УХЛ4);
HT - для температуры окружающего воздуха +60°С;
840 - Ra=80 и T=4000K.
Нажмите выделенную часть в наименовании модификации, для того чтобы узнать что она означает
0 - КСС «Д» (115°/115°);
1 - КСС «К+Г» (50°/88°);
2 - КСС «Г+Д» (65°/110°);
3 - КСС «С1»;
4 - КСС «С2».
1 - КСС «К+Г» (50°/88°);
2 - КСС «Г+Д» (65°/110°);
3 - КСС «С1»;
4 - КСС «С2».
0 - базовое исполнение;
2 - RD (драйвер с управлением по протоколу DALI);
3 - NL (драйвер с функцией дежурного освещения);
5 - HT (t ≤ +60°С).
2 - RD (драйвер с управлением по протоколу DALI);
3 - NL (драйвер с функцией дежурного освещения);
5 - HT (t ≤ +60°С).
1 - опаловый;
3 - прозрачный;
5 - темперированное прозрачное;
5 - темперированное опаловое.
3 - прозрачный;
5 - темперированное прозрачное;
5 - темперированное опаловое.
Blade - коммерческое название;
Opal - коммерческое название, темперированное опаловое стекло;
RD - драйвер с управлением по протоколу DALI;
NL - драйвер с функцией дежурного освещения;
EM3 - наличие блока аварийного питания (УХЛ4);
HT - для температуры окружающего воздуха +60°С;
840 - Ra=80 и T=4000K.
Opal - коммерческое название, темперированное опаловое стекло;
RD - драйвер с управлением по протоколу DALI;
NL - драйвер с функцией дежурного освещения;
EM3 - наличие блока аварийного питания (УХЛ4);
HT - для температуры окружающего воздуха +60°С;
840 - Ra=80 и T=4000K.
Проекты
Параметры
- Все модели 144
- Базовые модели 49
- Управляемые 44
- С блоком аварийного питания (БАП) 47
- Архивные 4
- Аксессуары 9
|
Наименование
|
Код | Габариты, мм ? | Тип оптической системы | Оптическая система | Вт ? | кг ? | КСС | лм ? | лм/Вт ? | ° ? | Скачать | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Новинка
|
1167420005.1 | 600/72/72 | Стекло | Опаловый | 18 | 2 | "Д" косинусная | 2091 | 116 | 115° |
Документы для скачивания
|
||
|
Новинка
|
1167440005.1 | 1165/72/72 | Стекло | Опаловый | 36 | 3 | "Д" косинусная | 4183 | 116 | 115° |
Документы для скачивания
|
||
|
Новинка
|
1167440025.1 | 1165/72/72 | Стекло | Опаловый | 36 | 3 | "Д" косинусная | 4183 | 116 | 115° |
Документы для скачивания
|
||
|
Новинка
|
1167450005.1 | 1448/72/72 | Стекло | Опаловый | 45 | 3.5 | "Д" косинусная | 5229 | 116 | 115° |
Документы для скачивания
|
||
|
Новинка
|
1167475005.1 | 1448/72/72 | Стекло | Опаловый | 73 | 3.5 | "Д" косинусная | 7762 | 106 | 115° |
Документы для скачивания
|
||
|
Новинка
|
1167475025.1 | 1448/72/72 | Стекло | Опаловый | 73 | 3.5 | "Д" косинусная | 7762 | 106 | 115° |
Документы для скачивания
|
||
|
|
1167420001 | 600/72/72 | Рассеиватель | Опаловый | 18 | 1.7 | "Д" косинусная | 2126 | 120 | 115° |
Документы для скачивания
|
||
|
|
1167420021 | 600/72/72 | Рассеиватель | Опаловый | 18 | 1.7 | "Д" косинусная | 2126 | 121 | 115° |
Документы для скачивания
|
||
|
|
1167420003 | 600/72/72 | Рассеиватель | Опаловый | 18 | 1.7 | "Д" косинусная | 2504 | 141 | 115° |
Документы для скачивания
|
||
|
|
1167420023 | 600/72/72 | Рассеиватель | Прозрачный | 18 | 1.7 | "Д" косинусная | 2503 | 141 | 115° |
Документы для скачивания
|
||
|
Наименование
|
Код | Габариты, мм ? | Тип оптической системы | Оптическая система | Вт ? | кг ? | КСС | лм ? | лм/Вт ? | ° ? | Скачать | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Новинка
|
1167420005.1 | 600/72/72 | Стекло | Опаловый | 18 | 2 | "Д" косинусная | 2091 | 116 | 115° |
Документы для скачивания
|
||
|
Новинка
|
1167440005.1 | 1165/72/72 | Стекло | Опаловый | 36 | 3 | "Д" косинусная | 4183 | 116 | 115° |
Документы для скачивания
|
||
|
Новинка
|
1167450005.1 | 1448/72/72 | Стекло | Опаловый | 45 | 3.5 | "Д" косинусная | 5229 | 116 | 115° |
Документы для скачивания
|
||
|
Новинка
|
1167475005.1 | 1448/72/72 | Стекло | Опаловый | 73 | 3.5 | "Д" косинусная | 7762 | 106 | 115° |
Документы для скачивания
|
||
|
|
1167420001 | 600/72/72 | Рассеиватель | Опаловый | 18 | 1.7 | "Д" косинусная | 2126 | 120 | 115° |
Документы для скачивания
|
||
|
|
1167420003 | 600/72/72 | Рассеиватель | Опаловый | 18 | 1.7 | "Д" косинусная | 2504 | 141 | 115° |
Документы для скачивания
|
||
|
|
1167420103 | 600/72/72 | Рассеиватель | Прозрачный | 18 | 1.7 | "К+Г" концентрированная+глубокая | 2456 | 139 | 50+88° |
Документы для скачивания
|
||
|
|
1167420203 | 600/72/72 | Рассеиватель | Прозрачный | 18 | 1.7 | "Г+Д" глубокая+косинусная | 2495 | 141 | 65+110° |
Документы для скачивания
|
||
|
|
1167420303 | 600/72/72 | Рассеиватель | Прозрачный | 18 | 1.7 | "С1" специальная | 2487 | 140 |
Документы для скачивания
|
|||
|
|
1167420005 | 600/72/72 | Стекло | Прозрачный | 18 | 2 | "Д" косинусная | 2460 | 139 | 115° |
Документы для скачивания
|
||
|
Наименование
|
Код | Габариты, мм ? | Тип оптической системы | Оптическая система | Вт ? | кг ? | КСС | лм ? | лм/Вт ? | ° ? | Скачать | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Новинка
|
1167440025.1 | 1165/72/72 | Стекло | Опаловый | 36 | 3 | "Д" косинусная | 4183 | 116 | 115° |
Документы для скачивания
|
||
|
Новинка
|
1167475025.1 | 1448/72/72 | Стекло | Опаловый | 73 | 3.5 | "Д" косинусная | 7762 | 106 | 115° |
Документы для скачивания
|
||
|
|
1167420021 | 600/72/72 | Рассеиватель | Опаловый | 18 | 1.7 | "Д" косинусная | 2126 | 121 | 115° |
Документы для скачивания
|
||
|
|
1167420023 | 600/72/72 | Рассеиватель | Прозрачный | 18 | 1.7 | "Д" косинусная | 2503 | 141 | 115° |
Документы для скачивания
|
||
|
|
1167420123 | 600/72/72 | Рассеиватель | Прозрачный | 18 | 1.7 | "К+Г" концентрированная+глубокая | 2456 | 139 | 50+88° |
Документы для скачивания
|
||
|
|
1167420223 | 600/72/72 | Рассеиватель | Прозрачный | 18 | 1.7 | "Г+Д" глубокая+косинусная | 2495 | 141 | 65+110° |
Документы для скачивания
|
||
|
|
1167420323 | 600/72/72 | Рассеиватель | Прозрачный | 18 | 1.7 | "С1" специальная | 2487 | 140 |
Документы для скачивания
|
|||
|
|
1167420025 | 600/72/72 | Стекло | Прозрачный | 18 | 2 | "Д" косинусная | 2460 | 139 | 115° |
Документы для скачивания
|
||
|
|
1167420125 | 600/72/72 | Стекло | Прозрачный | 18 | 2 | "К+Г" концентрированная+глубокая | 2358 | 131 | 50+88° |
Документы для скачивания
|
||
|
|
1167440021 | 1165/72/72 | Рассеиватель | Опаловый | 36 | 2.7 | "Д" косинусная | 4337 | 122 | 115° |
Документы для скачивания
|
||
|
Наименование
|
Код | Габариты, мм ? | Тип оптической системы | Оптическая система | Вт ? | кг ? | КСС | лм ? | лм/Вт ? | ° ? | Скачать | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Архив
|
1167420404 | 600/72/72 | Рассеиватель | Прозрачный | 18 | 1.7 | "С2" специальная | 2360 | 131 |
Документы для скачивания
|
|||
|
Архив
|
1167420305 | 600/72/72 | Стекло | Прозрачный | 18 | 2 | "С1" специальная | 2358 | 131 |
Документы для скачивания
|
|||
|
Архив
|
1167440404 | 1165/72/72 | Рассеиватель | Прозрачный | 36 | 2.7 | "С2" специальная | 4720 | 118 |
Документы для скачивания
|
|||
|
Архив
|
1167450404 | 1448/72/72 | Рассеиватель | Прозрачный | 45 | 3.2 | "С2" специальная | 5892 | 132 |
Документы для скачивания
|
|||
