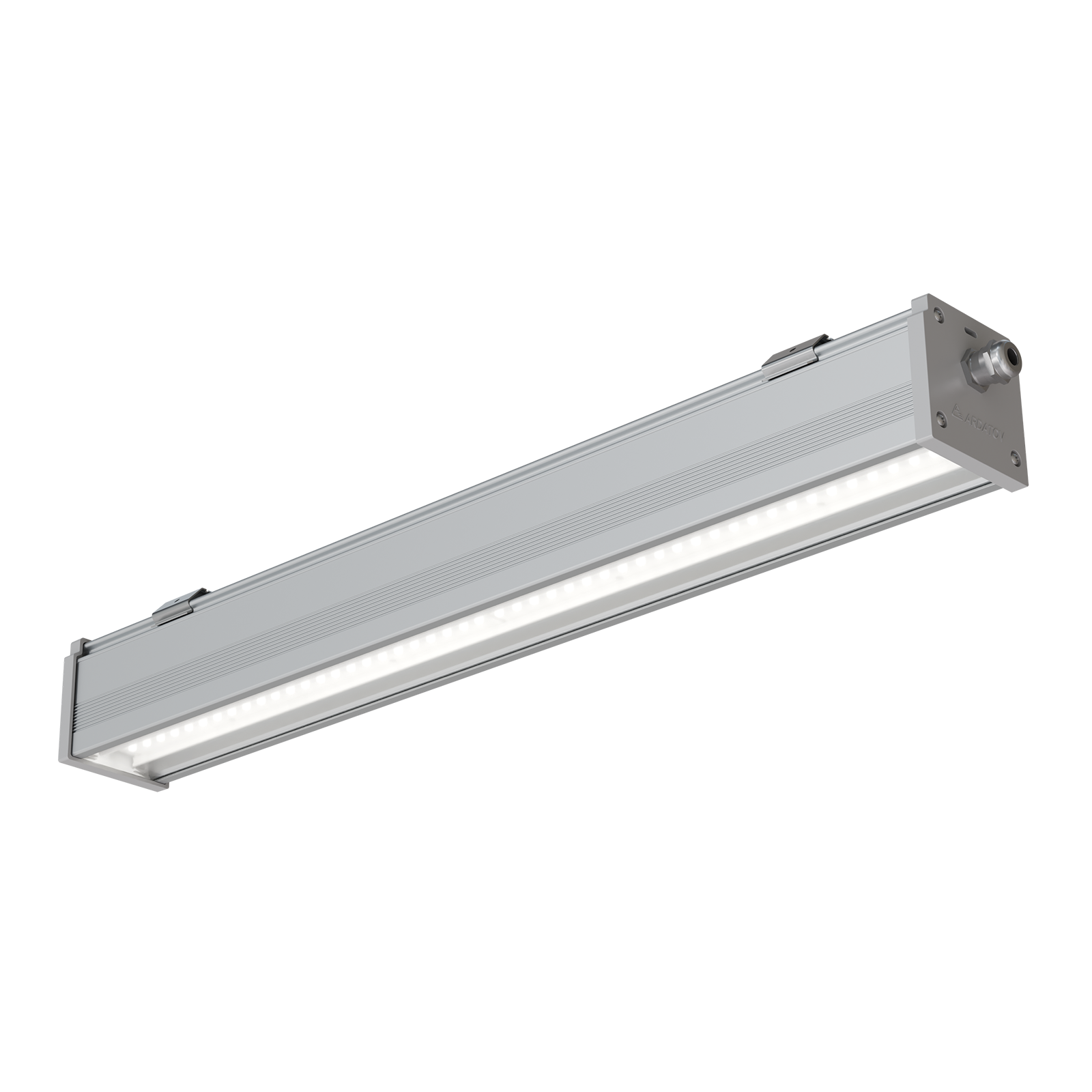

ДСП49-20-003 Blade 840
Нормативный документ: ТУ 3461-050-05014337-2012, ТР ЕАЭС 037/2016
Код: 1167420003
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405110039
PROPERTY_NAME
Класс защиты от поражения электрическим током
PROPERTY_NAME
Степень защиты от пыли и влаги
PROPERTY_NAME
Источник света
PROPERTY_NAME
Климатическое исполнение
PROPERTY_NAME
Рабочий диапазон температур
PROPERTY_NAME
EAC
PROPERTY_NAME
Индекс цветопередачи
PROPERTY_NAME
Цветовая температура, К
Применение
Предназначены для общего освещения общественных зданий, административных, офисных и торговых площадей, складских и других с повышенным содержанием пыли и влаги помещений.
18 Мощность (в нижнюю полусферу), Вт
2504 Световой поток (в нижнюю полусферу), лм
141 Световая отдача (в нижнюю полусферу), лм/Вт
80 Ra
4000 CCT, К
Описание серии
  • Универсальный светильник из алюминиевого профиля. IP65. Подвешивается на трос, устанавливается на поверхность, поворотный кронштейн. Индивидуальная установка. Защитное закаленное стекло, П-IIа, полимерный рассеиватель. Высокая световая отдача. Различные КСС.


Электротехнические характеристики
Мощность (в нижнюю полусферу), Вт
18
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC/DC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
198
Номинальное напряжение max AC, В
264
Частота тока питающей сети, Гц
50
Запуск при напряжении не менее (для работы в сетях постоянного тока), В
190
Номинальное напряжение DC, В
220
Номинальное напряжение min DC, В
176
Номинальное напряжение max DC, В
280
Коэффициент мощности (PF)
0,95
Класс энергетической эффективности светильника
А++
Тип аппарата защиты
16А тип С
Пусковой ток, А
25,00
Количество светильников на аппарат, шт
56
Длительность пускового тока, мкс
176
Эксплуатационные характеристики
IP (Степень защиты)
IP65
Класс защиты от поражения электрического тока
I
Климатическое исполнение
У2
Рабочая температура min,°C
-40
Рабочая температура max,°C
35
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
1.7
Длина (L), мм
600
Ширина (B), мм
72
Высота (H), мм
72
Высота с креплением (H1), мм
80

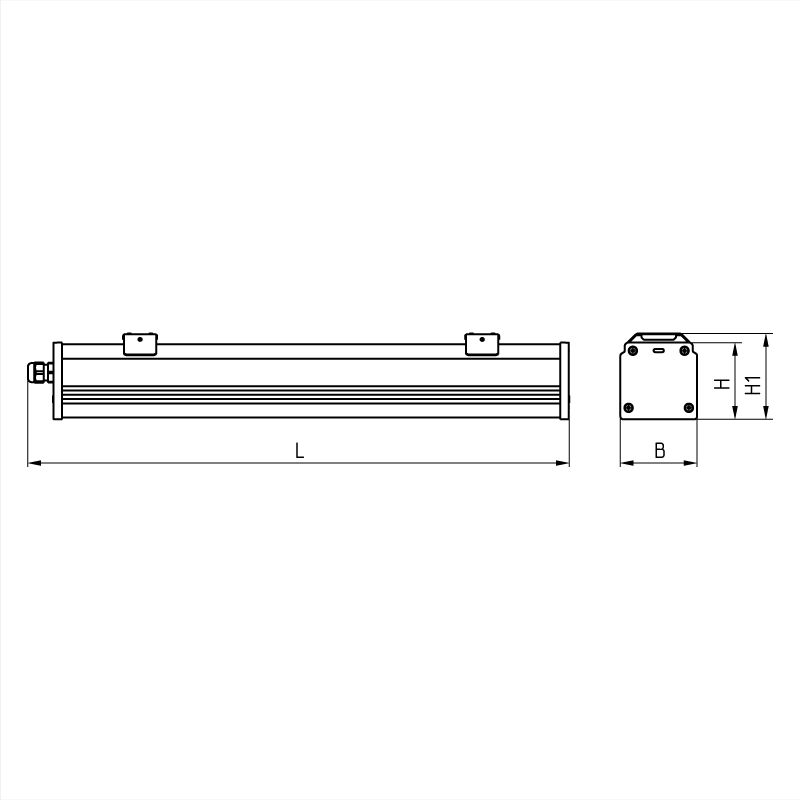

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773025475
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Ra
80
CCT, К
4000
Световой поток (в нижнюю полусферу), лм
2504
Световая отдача (в нижнюю полусферу), лм/Вт
141
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Угол рассеяния, °
115°
Коэффициент пульсации, не более, %
5

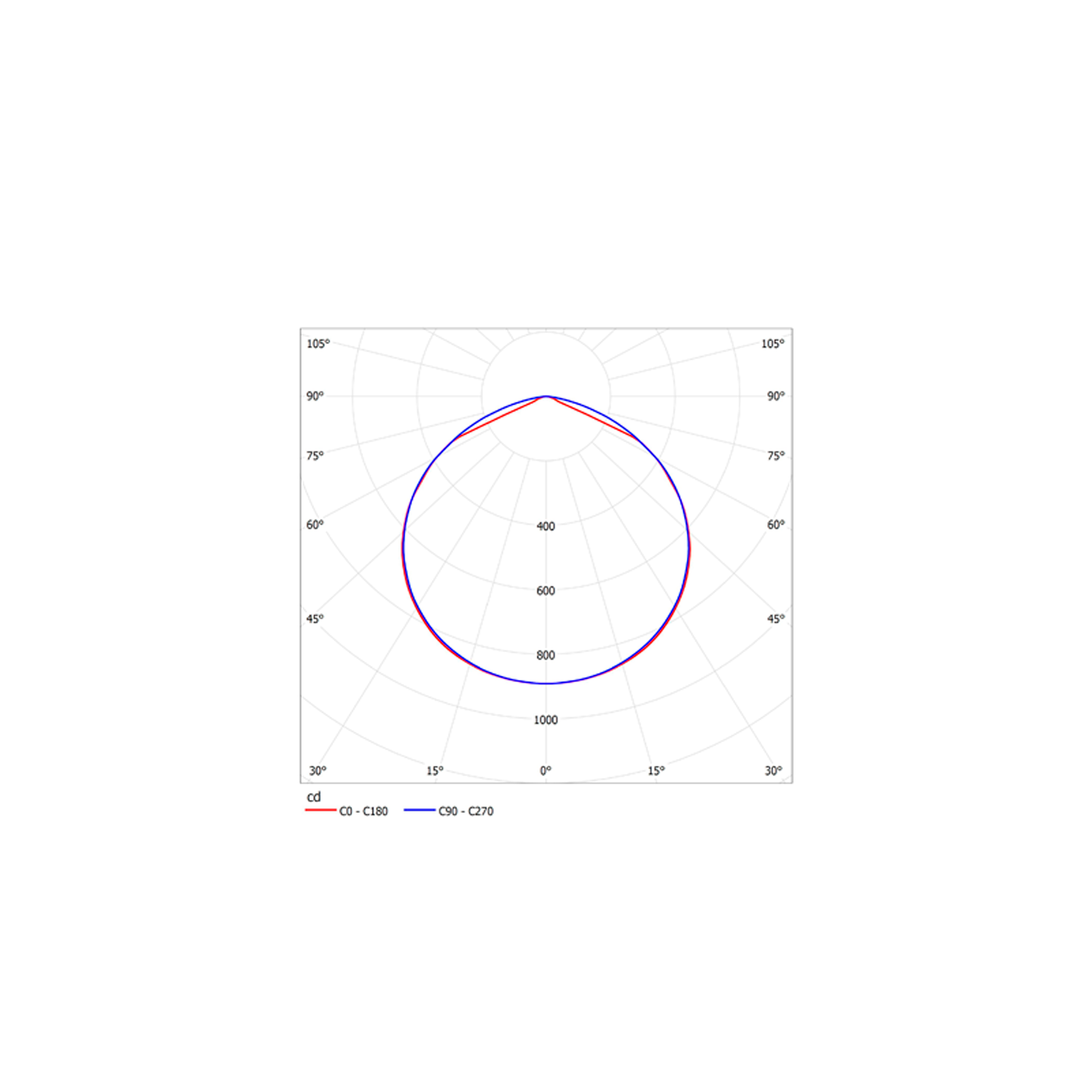

Кривая силы света
показать
Тип корпуса Экструдированный
Корпус Алюминий
Цвет корпуса/материал окраски Серебристый
Вводное устройство Кабельнный ввод PG
Материал вводного устройства Сталь
Уплотнительная прокладка Силиконовая резина
Монтажная панель Сталь
Монтаж панели В пазы корпуса
Цвет монтажной панели/материал окраски Серебристый
Тип оптической системы Рассеиватель
Монтаж оптической системы Устанавливается в корпус
Оптическая система Опаловый
Материал оптической системы Полимерный материал (полиметилметаакрилат)
Крышки Алюминий
Монтаж крышек На саморезы
Цвет крышек/материал окраски Серый (порошковое покрытие)
Тип подключения Кабель
Подключение 3х2,5мм²
Способ установки Потолочный
Способ установки (с аксессуаром) Подвесной
Крепление на подвес (трос) Заказывается дополнительно
Монтажные устройства Скоба
Тип монтажных устройств Штампованный
Размещение монтажных устройств Скользящее
Цвет монтажных устройств/материал окраски Серебристый
Материал монтажных креплений Сталь
Длина провода, м 0.4
Документы для скачивания ДСП49-20-003 Blade 840
Наименование
Новинки
Код
заказа
(А)
Кол-во ?Длина
троса, м (А)
Габариты, м ?Масса,
кг ?
Скачать
1167000001 2 0.078/0.054/0.061
1042053000 2 3 0.34
1042051000 2 1 0.575/0.23/0.13 0.38
1042055000 2 5 0.033
