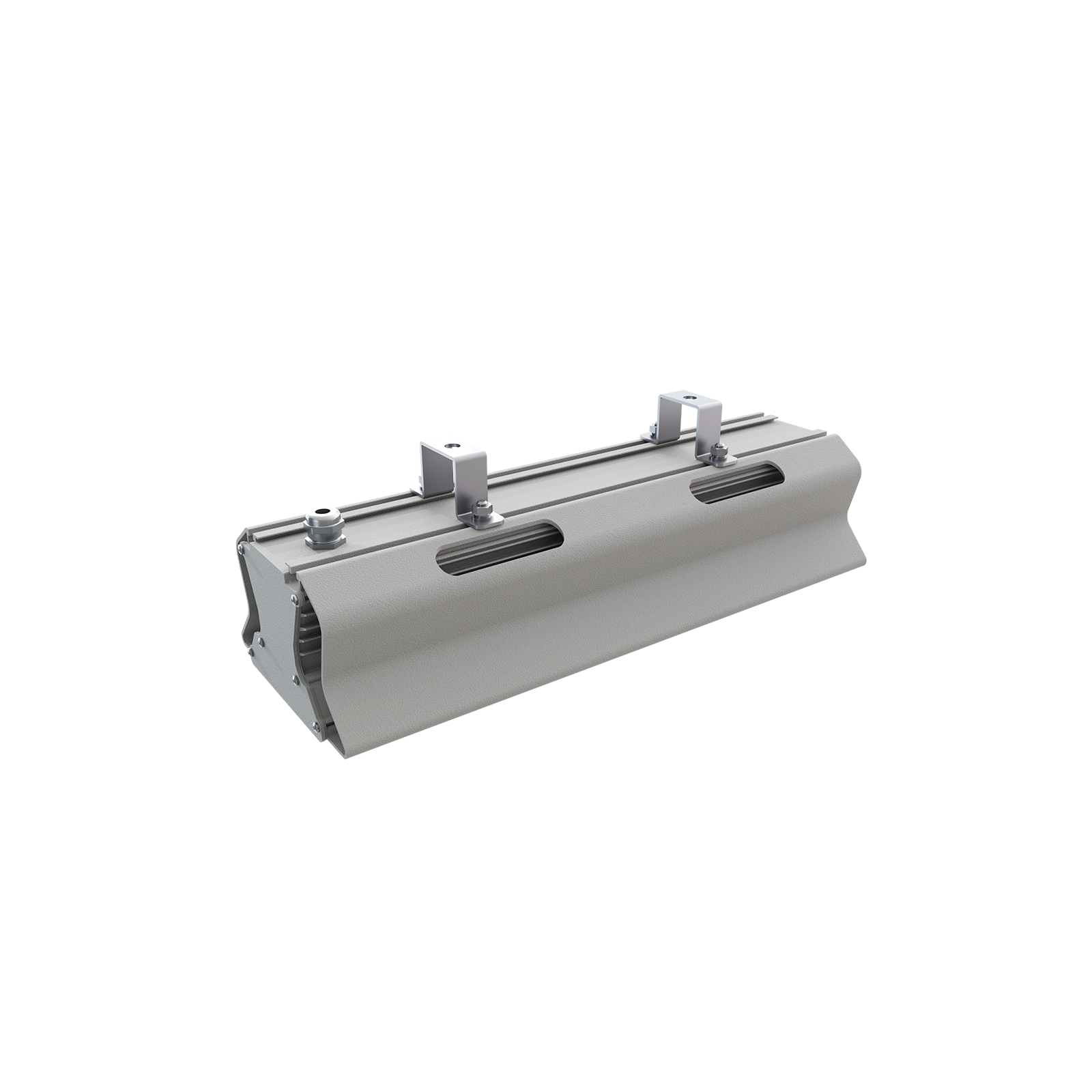

ДСП47 Arsenal
ДСП47 Arsenal
Источник света
Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза
Нормативный документ - ТУ 27.40.25-060-05014337-2017
Тип корпуса:
Экструдированный
Корпус:
Алюминий
Уплотнительная прокладка:
Силиконовая резина
Монтажная панель:
Сталь
Крышки:
Сталь
Способ установки:
Потолочный
Монтажные устройства:
Скоба
Расшифровка модификации
ДСП47-80
-
0
0
1
Arsenal 750
1233580001
0 - КСС «Д» (117°);
1 - КСС «К+Г» (30°+45°);
2 - КСС «К» (30°);
3 - КСС «К» (36°);
4 - КСС «К+Г» (14°+55°);
5 - КСС «Г» (60°);
6 - КСС «Д» (102°);
7 - КСС «К+Д» (35°+104°).
1 - КСС «К+Г» (30°+45°);
2 - КСС «К» (30°);
3 - КСС «К» (36°);
4 - КСС «К+Г» (14°+55°);
5 - КСС «Г» (60°);
6 - КСС «Д» (102°);
7 - КСС «К+Д» (35°+104°).
0 - базовое исполнение;
1 - RA (драйвер с управлением по протоколу 1-10В);
2 - RD (драйвер с управлением по протоколу DALI);
3 - NL (драйвер с функцией дежурного освещения);
4 - EM (с блоком аварийного питания УХЛ4);
6 - DC EL (с функцией аварийного освещения ЦАО);
.41 - EM1 (с блоком аварийного питания на 1 час УХЛ4).
1 - RA (драйвер с управлением по протоколу 1-10В);
2 - RD (драйвер с управлением по протоколу DALI);
3 - NL (драйвер с функцией дежурного освещения);
4 - EM (с блоком аварийного питания УХЛ4);
6 - DC EL (с функцией аварийного освещения ЦАО);
.41 - EM1 (с блоком аварийного питания на 1 час УХЛ4).
1 - прозрачный;
2 - темперированное прозрачное;
3 - опаловый;
4 - темперированное опаловое.
2 - темперированное прозрачное;
3 - опаловый;
4 - темперированное опаловое.
Arsenal - коммерческое название;
RD - драйвер с управлением по протоколу DALI+TD,TD - функция диммирования касанием;
NL - драйвер с функцией дежурного освещения;
EM1 - наличие блока аварийного питания (УХЛ4);
DC EL - драйвер с функцией аварийного освещения (ЦАО);
750 - Ra=70 и T=5000K.
RD - драйвер с управлением по протоколу DALI+TD,TD - функция диммирования касанием;
NL - драйвер с функцией дежурного освещения;
EM1 - наличие блока аварийного питания (УХЛ4);
DC EL - драйвер с функцией аварийного освещения (ЦАО);
750 - Ra=70 и T=5000K.
Нажмите выделенную часть в наименовании модификации, для того чтобы узнать что она означает
0 - КСС «Д» (117°);
1 - КСС «К+Г» (30°+45°);
2 - КСС «К» (30°);
3 - КСС «К» (36°);
4 - КСС «К+Г» (14°+55°);
5 - КСС «Г» (60°);
6 - КСС «Д» (102°);
7 - КСС «К+Д» (35°+104°).
1 - КСС «К+Г» (30°+45°);
2 - КСС «К» (30°);
3 - КСС «К» (36°);
4 - КСС «К+Г» (14°+55°);
5 - КСС «Г» (60°);
6 - КСС «Д» (102°);
7 - КСС «К+Д» (35°+104°).
0 - базовое исполнение;
1 - RA (драйвер с управлением по протоколу 1-10В);
2 - RD (драйвер с управлением по протоколу DALI);
3 - NL (драйвер с функцией дежурного освещения);
4 - EM (с блоком аварийного питания УХЛ4);
6 - DC EL (с функцией аварийного освещения ЦАО);
.41 - EM1 (с блоком аварийного питания на 1 час УХЛ4).
1 - RA (драйвер с управлением по протоколу 1-10В);
2 - RD (драйвер с управлением по протоколу DALI);
3 - NL (драйвер с функцией дежурного освещения);
4 - EM (с блоком аварийного питания УХЛ4);
6 - DC EL (с функцией аварийного освещения ЦАО);
.41 - EM1 (с блоком аварийного питания на 1 час УХЛ4).
1 - прозрачный;
2 - темперированное прозрачное;
3 - опаловый;
4 - темперированное опаловое.
2 - темперированное прозрачное;
3 - опаловый;
4 - темперированное опаловое.
Arsenal - коммерческое название;
RD - драйвер с управлением по протоколу DALI+TD,TD - функция диммирования касанием;
NL - драйвер с функцией дежурного освещения;
EM1 - наличие блока аварийного питания (УХЛ4);
DC EL - драйвер с функцией аварийного освещения (ЦАО);
750 - Ra=70 и T=5000K.
RD - драйвер с управлением по протоколу DALI+TD,TD - функция диммирования касанием;
NL - драйвер с функцией дежурного освещения;
EM1 - наличие блока аварийного питания (УХЛ4);
DC EL - драйвер с функцией аварийного освещения (ЦАО);
750 - Ra=70 и T=5000K.
Проекты
Параметры
- Все модели 182
- Базовые модели 82
- Управляемые 8
- С блоком аварийного питания (БАП) 50
- Архивные 42
- Аксессуары 13
|
Наименование
|
Код | Габариты, мм ? | Тип оптической системы | Оптическая система | Вт ? | кг ? | КСС | лм ? | лм/Вт ? | ° ? | Скачать | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Новинка
|
1000273870 | 230/150/110 | Рассеиватель | Прозрачный | 50 | 2.2 | "Д" косинусная | 6505 | 129 | 117° |
Документы для скачивания
|
|
|
Новинка
|
1000273893 | 230/150/110 | Рассеиватель | Прозрачный | 50 | 2.2 | "К" концентрированная | 6537 | 129 | 30° |
Документы для скачивания
|
|
|
Новинка
|
1000273899 | 230/150/110 | Рассеиватель | Прозрачный | 50 | 2.2 | "К" концентрированная | 6574 | 130 | 36° |
Документы для скачивания
|
|
|
Новинка
|
1000273913 | 230/150/110 | Рассеиватель | Прозрачный | 50 | 2.2 | "Г" глубокая | 6456 | 127 | 60° |
Документы для скачивания
|
|
|
Новинка
|
1000273940 | 230/150/110 | Рассеиватель | Прозрачный | 50 | 2.2 | "Д" косинусная | 6832 | 135 | 102° |
Документы для скачивания
|
|
|
Новинка
|
1000273944 | 230/150/110 | Рассеиватель | Прозрачный | 50 | 2.2 | Ассиметричная | 6536 | 129 | 35+104° |
Документы для скачивания
|
|
|
Новинка
|
1000273875 | 230/150/110 | Стекло | Прозрачный | 50 | 2.2 | "Д" косинусная | 6359 | 126 | 117° |
Документы для скачивания
|
|
|
Новинка
|
1000273897 | 230/150/110 | Стекло | Прозрачный | 50 | 2.2 | "К" концентрированная | 6390 | 129 | 30° |
Документы для скачивания
|
|
|
Новинка
|
1000273901 | 230/150/110 | Стекло | Прозрачный | 50 | 2.2 | "К" концентрированная | 6426 | 127 | 36° |
Документы для скачивания
|
|
|
Новинка
|
1000273902 | 230/150/110 | Стекло | Прозрачный | 50 | 2.2 | "Г" глубокая | 6311 | 124 | 60° |
Документы для скачивания
|
|
|
Наименование
|
Код | Габариты, мм ? | Тип оптической системы | Оптическая система | Вт ? | кг ? | КСС | лм ? | лм/Вт ? | ° ? | Скачать | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Новинка
|
1000273870 | 230/150/110 | Рассеиватель | Прозрачный | 50 | 2.2 | "Д" косинусная | 6505 | 129 | 117° |
Документы для скачивания
|
|
|
Новинка
|
1000273893 | 230/150/110 | Рассеиватель | Прозрачный | 50 | 2.2 | "К" концентрированная | 6537 | 129 | 30° |
Документы для скачивания
|
|
|
Новинка
|
1000273899 | 230/150/110 | Рассеиватель | Прозрачный | 50 | 2.2 | "К" концентрированная | 6574 | 130 | 36° |
Документы для скачивания
|
|
|
Новинка
|
1000273913 | 230/150/110 | Рассеиватель | Прозрачный | 50 | 2.2 | "Г" глубокая | 6456 | 127 | 60° |
Документы для скачивания
|
|
|
Новинка
|
1000273940 | 230/150/110 | Рассеиватель | Прозрачный | 50 | 2.2 | "Д" косинусная | 6832 | 135 | 102° |
Документы для скачивания
|
|
|
Новинка
|
1000273944 | 230/150/110 | Рассеиватель | Прозрачный | 50 | 2.2 | Ассиметричная | 6536 | 129 | 35+104° |
Документы для скачивания
|
|
|
Новинка
|
1000273875 | 230/150/110 | Стекло | Прозрачный | 50 | 2.2 | "Д" косинусная | 6359 | 126 | 117° |
Документы для скачивания
|
|
|
Новинка
|
1000273897 | 230/150/110 | Стекло | Прозрачный | 50 | 2.2 | "К" концентрированная | 6390 | 129 | 30° |
Документы для скачивания
|
|
|
Новинка
|
1000273901 | 230/150/110 | Стекло | Прозрачный | 50 | 2.2 | "К" концентрированная | 6426 | 127 | 36° |
Документы для скачивания
|
|
|
Новинка
|
1000273902 | 230/150/110 | Стекло | Прозрачный | 50 | 2.2 | "Г" глубокая | 6311 | 124 | 60° |
Документы для скачивания
|
|
|
Наименование
|
Код | Габариты, мм ? | Тип оптической системы | Оптическая система | Вт ? | кг ? | КСС | лм ? | лм/Вт ? | ° ? | Скачать | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Архив
|
1233580021 | 430/150/110 | Рассеиватель | Прозрачный | 77 | 3.3 | "Д" косинусная | 12190 | 158 | 117° |
Документы для скачивания
|
|
|
Архив
|
1233580121 | 430/150/110 | Рассеиватель | Прозрачный | 77 | 3.3 | "К+Г" концентрированная+глубокая | 12013 | 156 | 30+45° |
Документы для скачивания
|
|
|
Архив
|
1233580321 | 430/150/110 | Рассеиватель | Прозрачный | 79 | 3.3 | "К" концентрированная | 11135 | 141 | 36° |
Документы для скачивания
|
|
|
Архив
|
1233580421 | 430/150/110 | Рассеиватель | Прозрачный | 75 | 3.3 | "К+Г" концентрированная+глубокая | 10580 | 141 | 14+55° |
Документы для скачивания
|
|
|
Архив
|
1233580621 | 430/150/110 | Рассеиватель | Прозрачный | 77 | 3.3 | "Д" косинусная | 12165 | 158 | 102° |
Документы для скачивания
|
|
|
Архив
|
1233580721 | 430/150/110 | Рассеиватель | Прозрачный | 79 | 3.3 | Ассиметричная | 11004 | 139 | 35+104° |
Документы для скачивания
|
|
|
Архив
|
1233580022 | 430/150/110 | Стекло | Прозрачный | 77 | 3.3 | "Д" косинусная | 11995 | 156 | 117° |
Документы для скачивания
|
|
|
Архив
|
1233580102 | 410/150/110 | Стекло | Прозрачный | 80 | 3.3 | "К+Г" концентрированная+глубокая | 10005 | 125 | 30+45° |
Документы для скачивания
|
|
|
Архив
|
1233580132 | 430/150/110 | Стекло | Прозрачный | 80 | 3.3 | "К+Г" концентрированная+глубокая | 10005 | 125 | 30+45° |
Документы для скачивания
|
|
|
Архив
|
1233580222 | 430/150/110 | Стекло | Прозрачный | 77 | 3.3 | "К" концентрированная | 11643 | 151 | 30° |
Документы для скачивания
|
|
