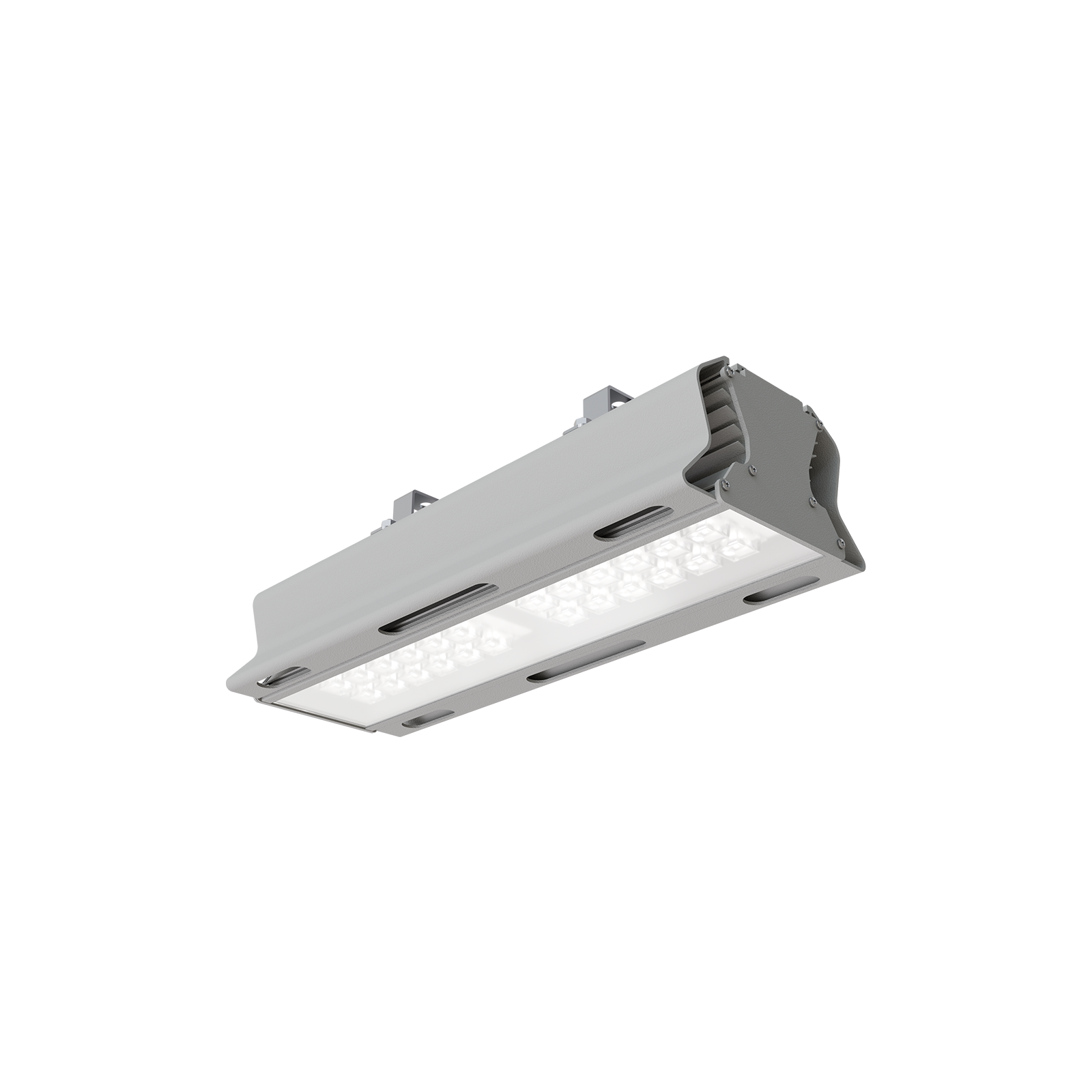

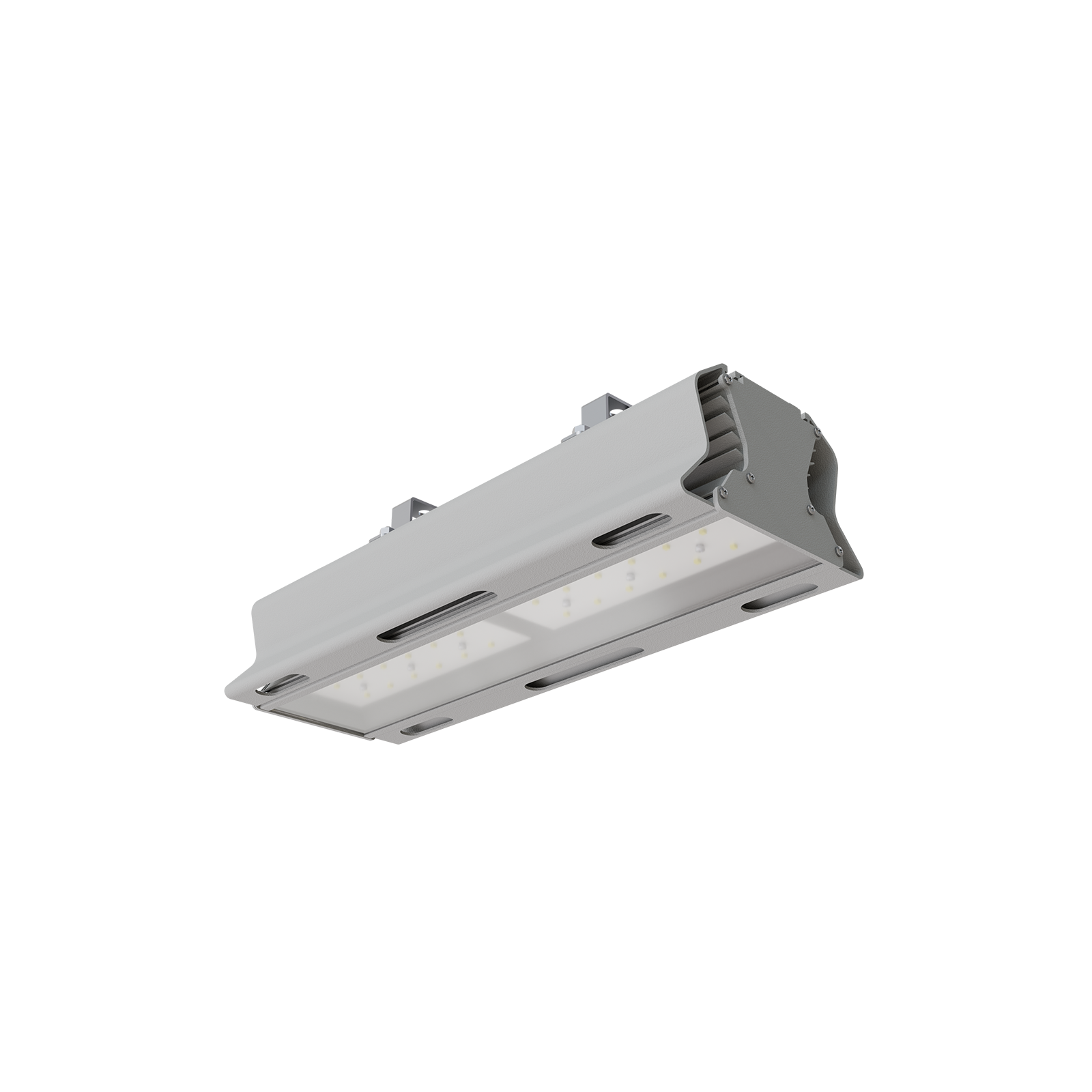

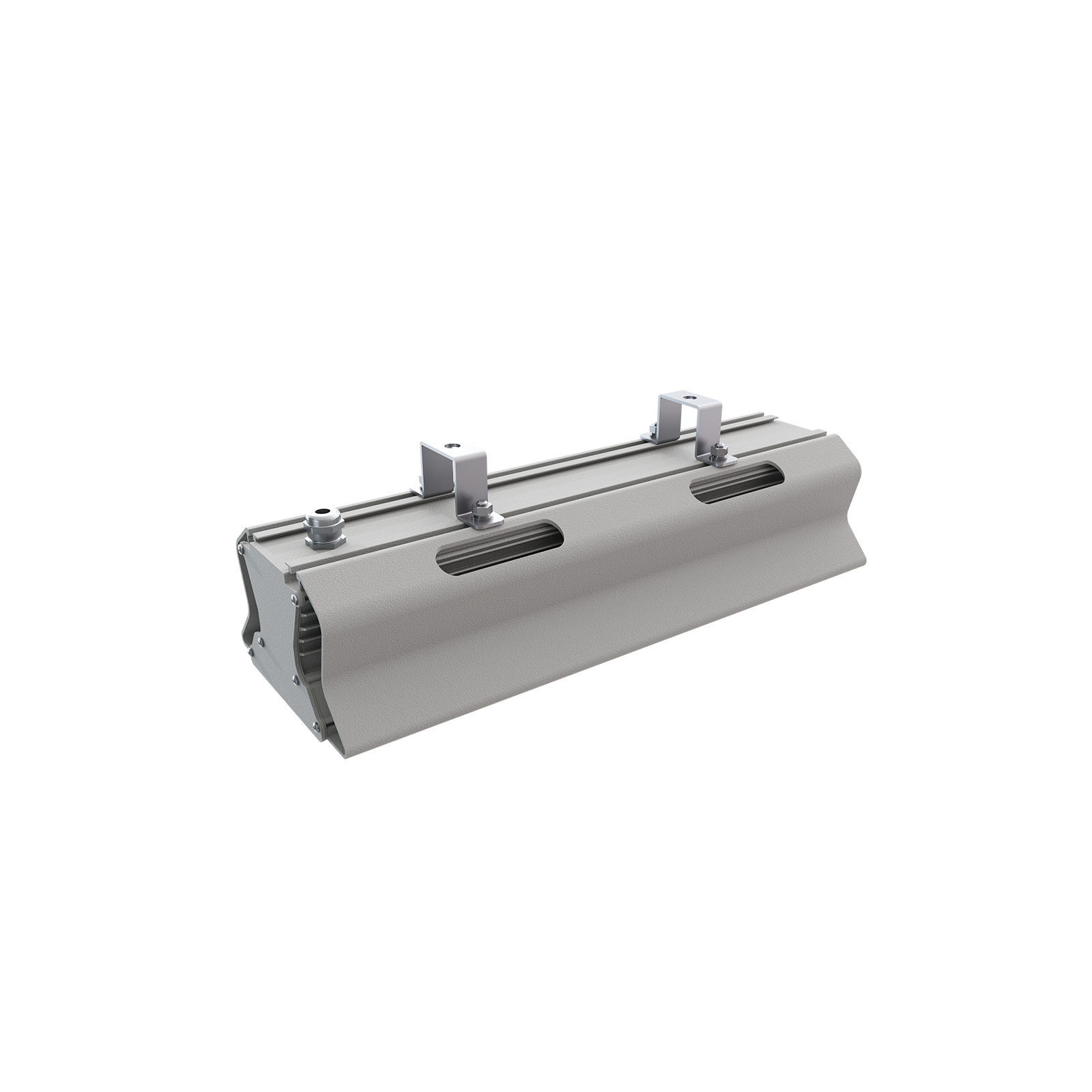

ДСП47-80-641 Arsenal EM1 750
Код: 1233580641.41
Реестровый номер Минпромторга: 10440573
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405 11 003 9
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.40.25.132
Тип напряжения (AC - переменное)
Номинальное напряжение AC, В
Класс защиты от поражения электрическим током
Степень защиты от пыли и влаги
Источник света
Климатическое исполнение
Рабочий диапазон температур
Индекс цветопередачи
Цветовая температура, К
Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза
Применение
Предназначены для освещения производственных и иных помещений с высокими пролетами.
77
Мощность, Вт
12165
Световой поток, лм
158
Световая отдача, лм/Вт
70
Ra
5000
CCT, К
Описание серии
- Модульный светильник из алюминиевого профиля. IP65. Подвешивается на трос, устанавливается на поверхность, поворотный кронштейн. Защитное закаленное стекло, П-IIа, полимерный рассеиватель. Различные КСС. Управление. БАП.
Характеристики
Электротехнические характеристики
Мощность, Вт
77
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Напряжение AC min, В
202
Напряжение AC max, В
242
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,95
Тип аппарата защиты
16А тип С
Пусковой ток, А
5,10
Количество светильников на аппарат, шт
20
Длительность пускового тока, мкс
760
Схема подключения
показать
Эксплуатационные характеристики
IP (Степень защиты)
IP65
Класс защиты от поражения электрического тока
I
Климатическое исполнение
У1
Рабочая температура min,°C
1
Рабочая температура max,°C
40
Аварийное освещение
БАП
Да
Режим
Аварийный режим
Режим работы
Непостоянный
Световой поток в режиме, лм
10%
Время работы, ч
1
Тестирование
Нет
Индикатор
Да
Электронная защита от полной разрядки батареи
Да
Аккумуляторная батарея
Ni-Cd
Время зарядки, ч
24
Габаритные характеристики
Масса, кг
3.6
Длина (L), мм
410
Ширина (B), мм
150
Высота (H), мм
110
Высота с креплением (H1), мм
145
Установочная ширина (a), мм
280

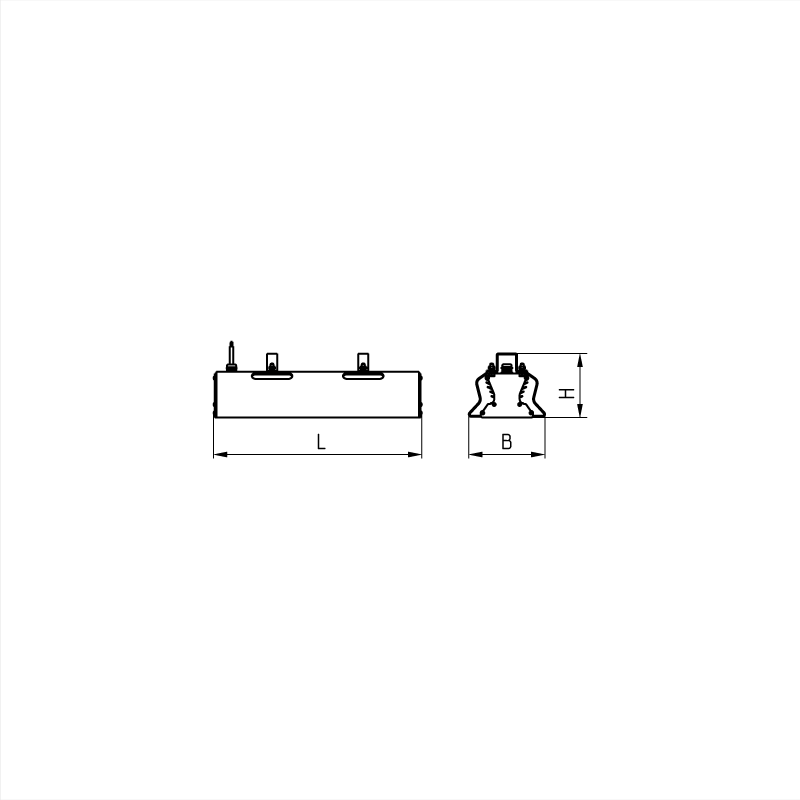

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773042519
ITF14
14600773042516
ITF14 (групповая)
14600773042516,00
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Ra
70
CCT, К
5000
Световой поток, лм
12165
Световая отдача, лм/Вт
158
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Угол рассеяния, °
102°
Коэффициент пульсации, не более, %
5

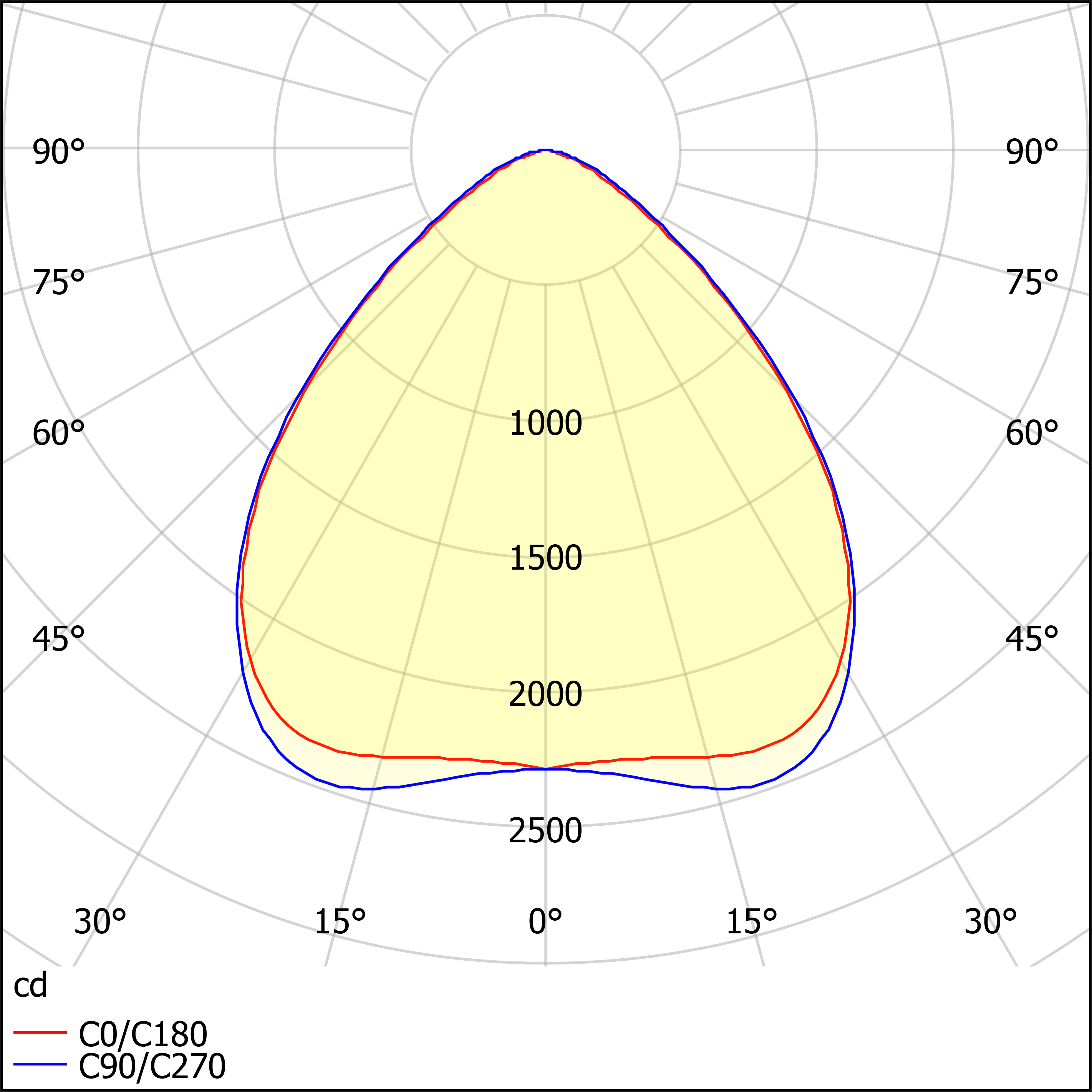

Кривая силы света
показать
Тех. характеристики (конструкция)
Нормативный документ
ТУ 3461-063-05014337-2016, ТР ТС 004/2011, ТР ТС 020/2011, ТР ЕАЭС 037/2016
Тип корпуса
Экструдированный
Корпус
Алюминий
Цвет корпуса/материал окраски
Серый (порошковое покрытие)
Вводное устройство
Кабельнный ввод PG
Материал вводного устройства
Сталь
Уплотнительная прокладка
Силиконовая резина
Монтажная панель
Сталь
Монтаж панели
В пазы корпуса
Цвет монтажной панели/материал окраски
Серебристый
Тип оптической системы
Рассеиватель
Монтаж оптической системы
Устанавливается в корпус
Оптическая система
Прозрачный
Материал оптической системы
Полимерный материал (полиметилметаакрилат)
Линза
Прозрачная
Монтаж линзы
На винты
Материал линзы
Полимерный материал
Крышки
Сталь
Монтаж крышек
На саморезы
Цвет крышек/материал окраски
Серый (порошковое покрытие)
Тип подключения
Кабель
Подключение
4х2,5мм²
Способ установки
Потолочный
Способ установки (с аксессуаром)
Подвесной
Крепление на подвес (трос)
Заказывается дополнительно
Монтажные устройства
Скоба
Тип монтажных устройств
Штампованный
Размещение монтажных устройств
Скользящее
Цвет монтажных устройств/материал окраски
Серый (порошковое покрытие)
Материал монтажных креплений
Сталь
Длина провода, м
0.5
Источник питания в комплекте
Да
