ДСП47-150-131 Arsenal NL 750
Код: 1233515131
Реестровый номер Минпромторга: 10440567
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405 11 003 9
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.40.25.123
Тип напряжения (AC - переменное)
Номинальное напряжение AC, В
Класс защиты от поражения электрическим током
Степень защиты от пыли и влаги
Источник света
Климатическое исполнение
Рабочий диапазон температур
Индекс цветопередачи
Цветовая температура, К
Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза
Применение
Предназначены для освещения производственных и иных помещений с высокими пролетами.
138
Мощность, Вт
21717
Световой поток, лм
157
Световая отдача, лм/Вт
70
Ra
5000
CCT, К
Описание серии
- Модульный светильник из алюминиевого профиля. IP65. Подвешивается на трос, устанавливается на поверхность, поворотный кронштейн. Защитное закаленное стекло, П-IIа, полимерный рассеиватель. Различные КСС. Управление. БАП.
Характеристики
Электротехнические характеристики
Мощность, Вт
138
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Напряжение AC min, В
198
Напряжение AC max, В
264
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,95
Тип аппарата защиты
16А тип С
Пусковой ток, А
60,00
Количество светильников на аппарат, шт
12
Длительность пускового тока, мкс
280
Эксплуатационные характеристики
IP (Степень защиты)
IP65
Класс защиты от поражения электрического тока
I
Климатическое исполнение
У1
Рабочая температура min,°C
-20
Рабочая температура max,°C
40
Аварийное освещение
БАП
Нет
Режим
Дежурный режим
Режим работы
Постоянный
Мощность в режиме, %
20%
Время задержки, сек
0
Время перехода, сек
32
Время активации, сек
55
Время работы, ч
0,17
Габаритные характеристики
Масса, кг
6
Длина (L), мм
810
Ширина (B), мм
150
Высота (H), мм
110
Высота с креплением (H1), мм
145
Установочная ширина (a), мм
550

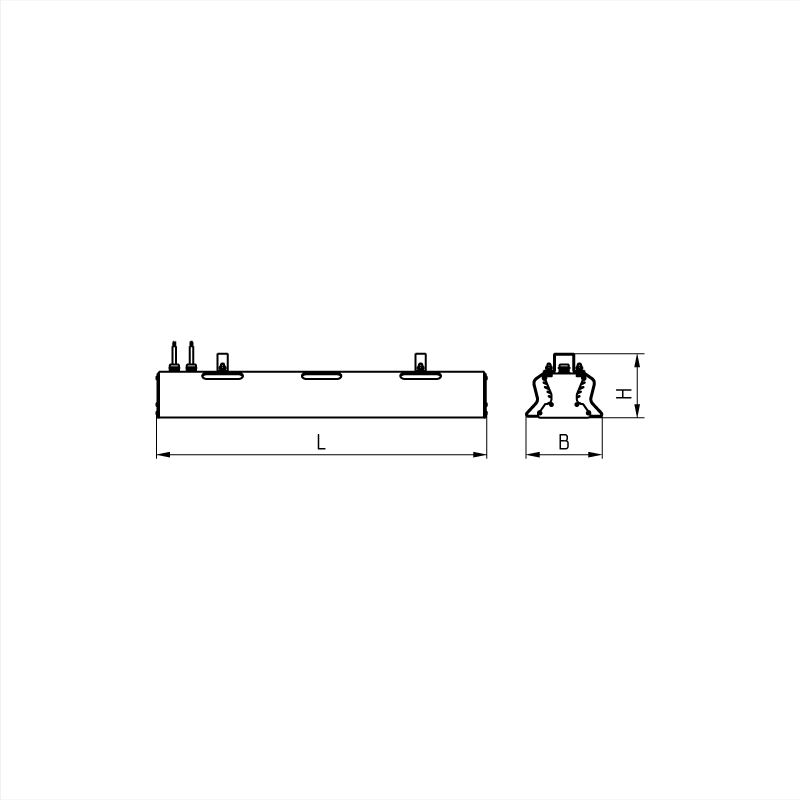

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773034712
ITF14
14600773034719
ITF14 (групповая)
14600773034719,00
Система управлением освещением
Управление
DALI
Светотехнические параметры
КСС
"К+Г" концентрированная+глубокая
Кривая силы света (КСС)
"К+Г" концентрированная+глубокая
Ra
70
CCT, К
5000
Световой поток, лм
21717
Световая отдача, лм/Вт
157
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Угол рассеяния, °
30+45°
Коэффициент пульсации, не более, %
5

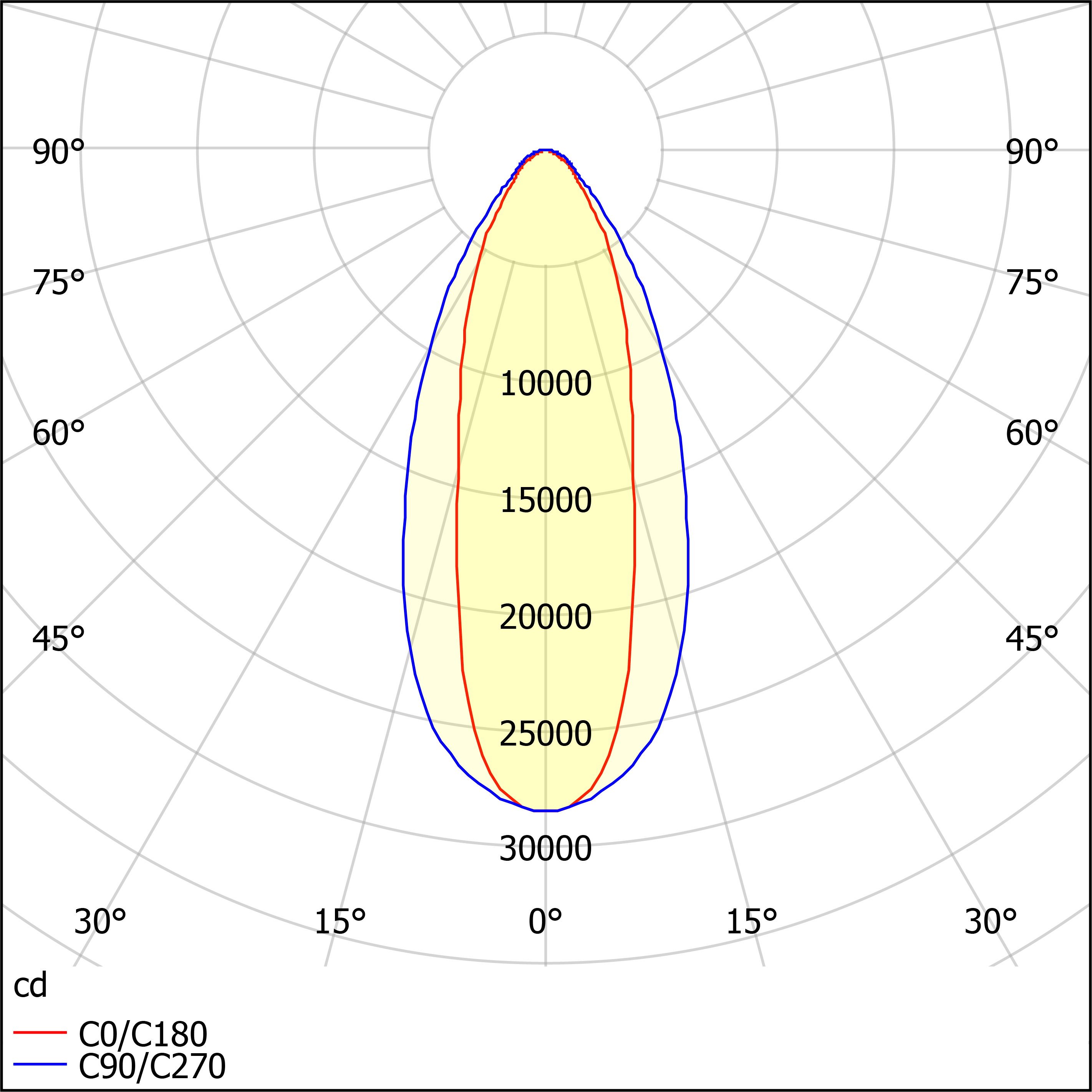

Кривая силы света
показать
Тех. характеристики (конструкция)
Нормативный документ
ТУ 3461-050-05014337-2012, ТР ТС 004/2011, ТР ТС 020/2011, ТР ЕАЭС 037/2016
Тип корпуса
Экструдированный
Корпус
Алюминий
Цвет корпуса/материал окраски
Серый (порошковое покрытие)
Вводное устройство
Кабельнный ввод PG
Материал вводного устройства
Сталь
Уплотнительная прокладка
Силиконовая резина
Монтажная панель
Сталь
Монтаж панели
В пазы корпуса
Цвет монтажной панели/материал окраски
Серебристый
Тип оптической системы
Рассеиватель
Монтаж оптической системы
Устанавливается в корпус
Оптическая система
Прозрачный
Оптическая система*
Прозрачный
Материал оптической системы
Полимерный материал (полиметилметаакрилат)
Линза
Прозрачная
Монтаж линзы
На винты
Материал линзы
Полимерный материал
Крышки
Сталь
Монтаж крышек
На саморезы
Цвет крышек/материал окраски
Серый (порошковое покрытие)
Тип подключения
Кабель
Подключение
5х2,5мм²
Способ установки
Потолочный
Способ установки (с аксессуаром)
Подвесной
Крепление на подвес (трос)
Заказывается дополнительно
Монтажные устройства
Скоба
Тип монтажных устройств
Штампованный
Размещение монтажных устройств
Скользящее
Цвет монтажных устройств/материал окраски
Серый (порошковое покрытие)
Материал монтажных креплений
Сталь
Длина провода, м
0.5
Источник питания в комплекте
Да
