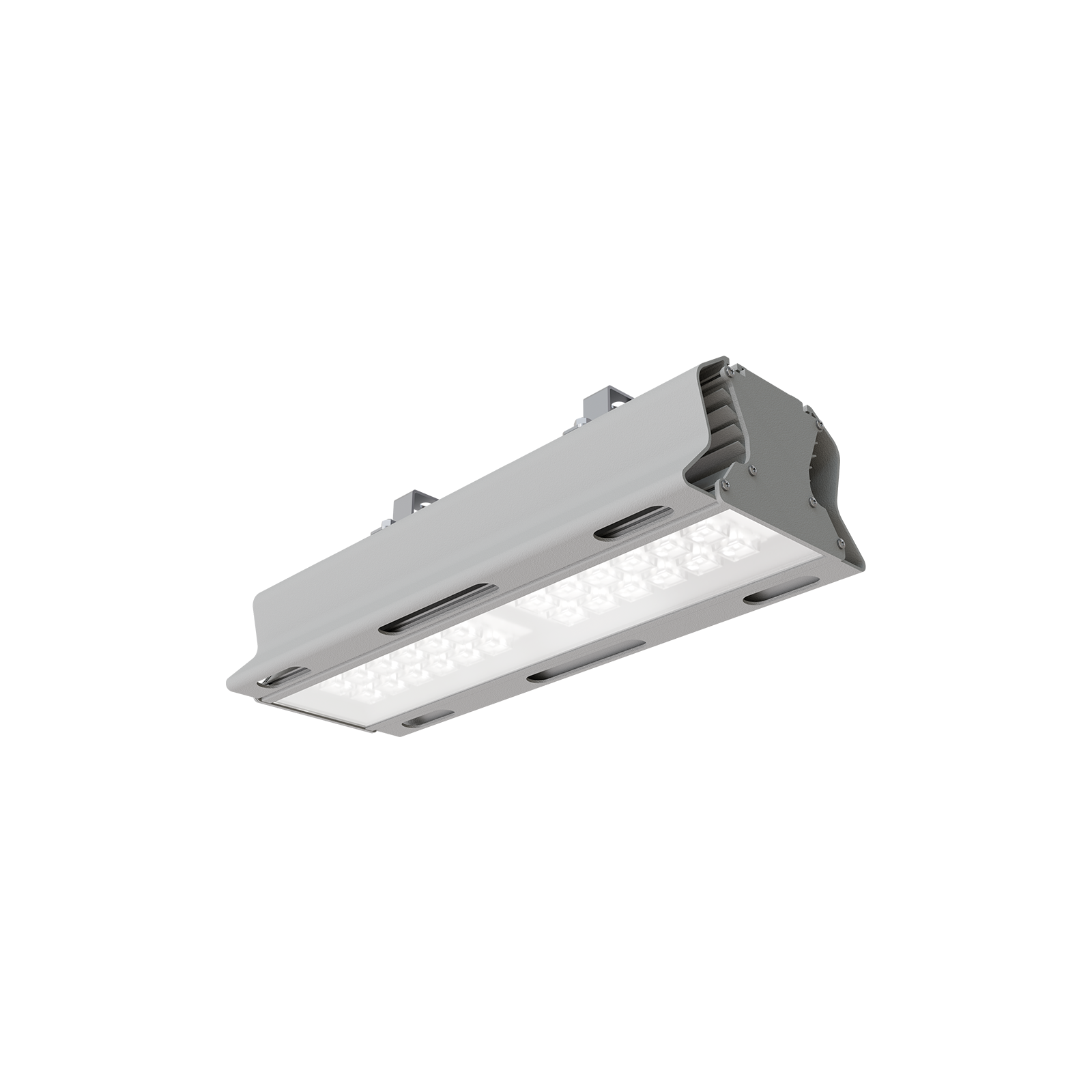

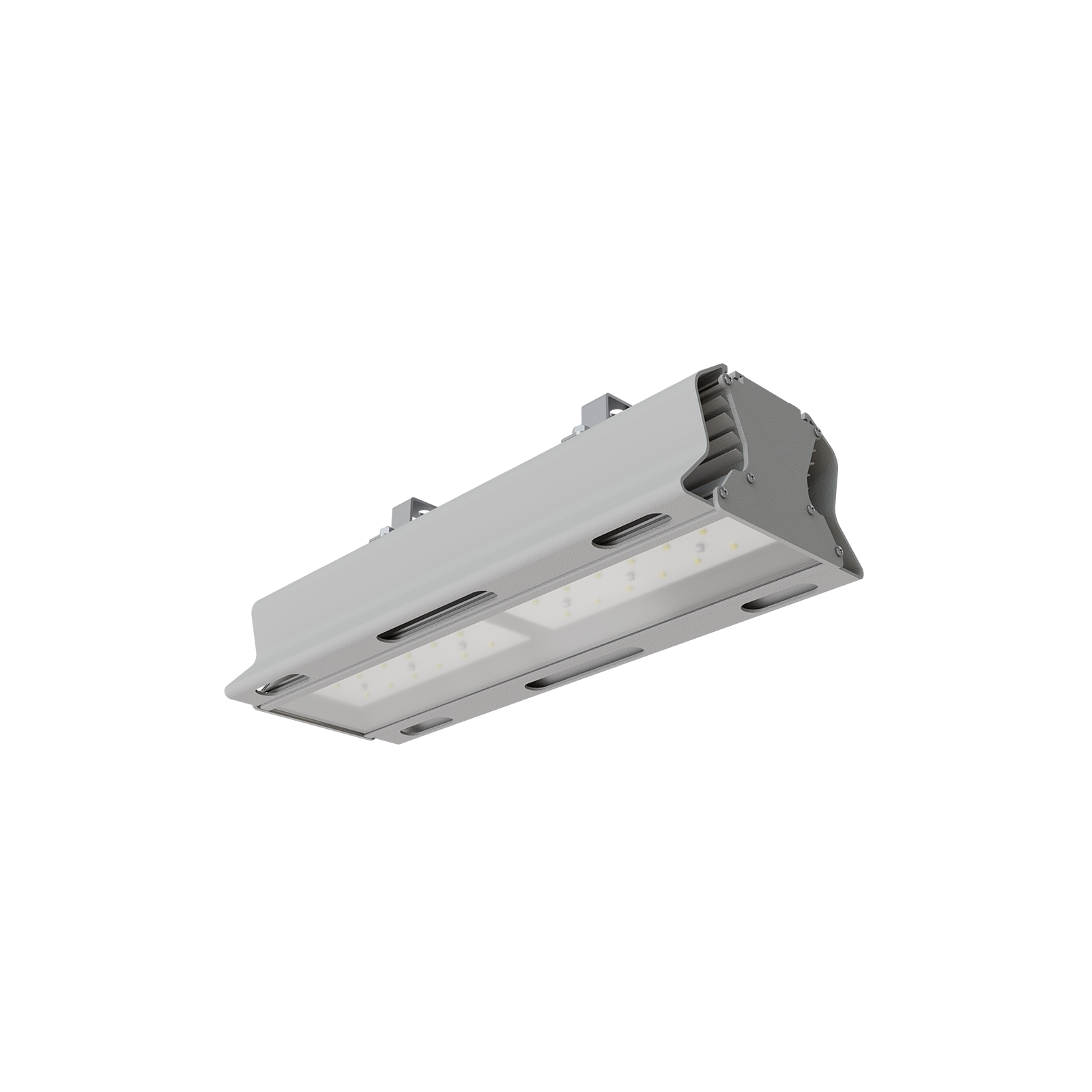

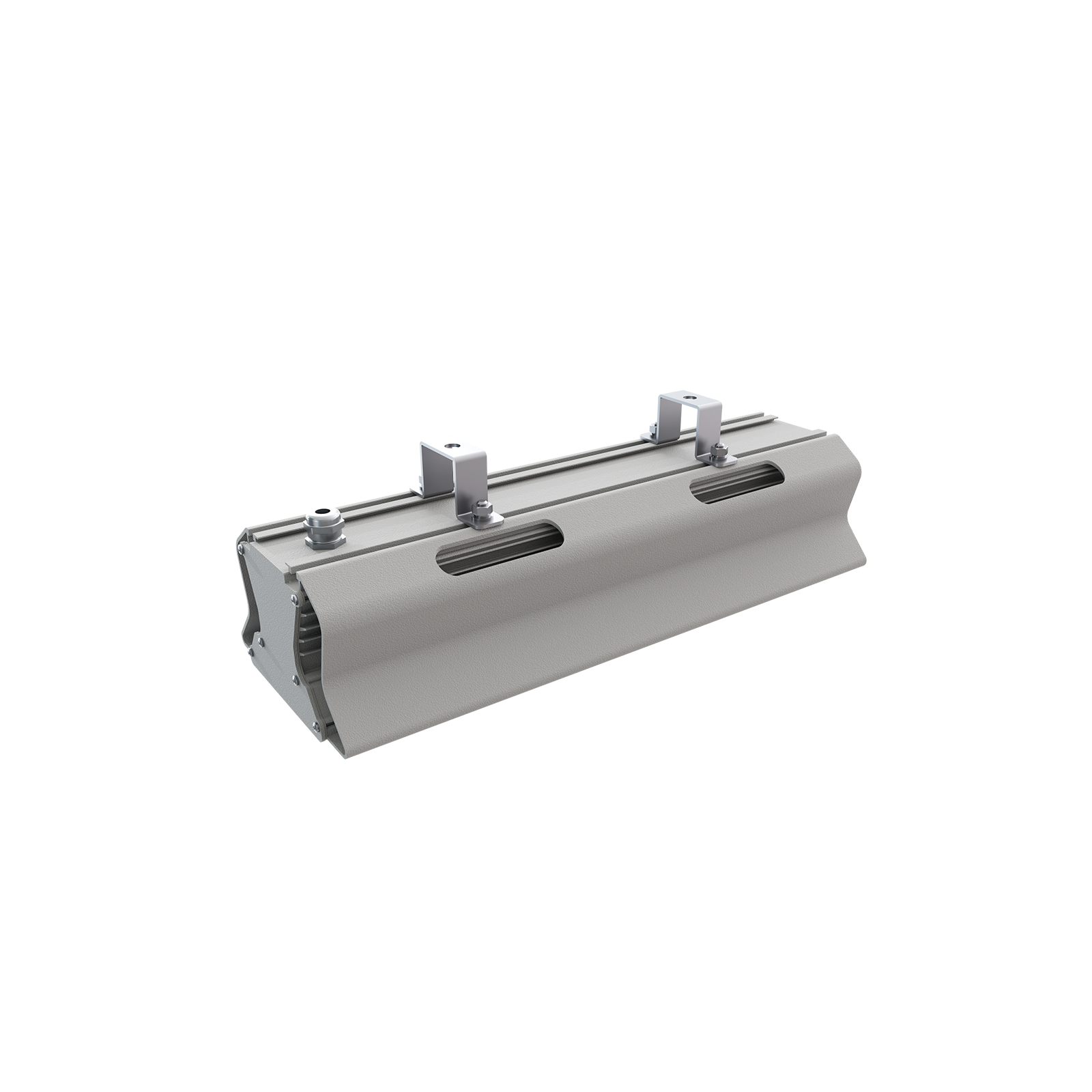

ДСП47-80-102 Arsenal 750
Код: 1233580102
Реестровый номер Минпромторга: 10440567
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405 11 003 9
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.40.25.123
Тип напряжения (AC - переменное)
Номинальное напряжение AC, В
Класс защиты от поражения электрическим током
Степень защиты от пыли и влаги
Источник света
Класс пожарноопасной зоны
Климатическое исполнение
Рабочий диапазон температур
Индекс цветопередачи
Цветовая температура, К
Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза
Применение
Предназначены для освещения производственных и иных помещений с высокими пролетами.
80
Мощность, Вт
10005
Световой поток, лм
125
Световая отдача, лм/Вт
70
Ra
5000
CCT, К
Описание серии
- Модульный светильник из алюминиевого профиля. IP65. Подвешивается на трос, устанавливается на поверхность, поворотный кронштейн. Защитное закаленное стекло, П-IIа, полимерный рассеиватель. Различные КСС. Управление. БАП.
Характеристики
Электротехнические характеристики
Мощность, Вт
80
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Напряжение AC min, В
198
Напряжение AC max, В
264
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,95
Тип аппарата защиты
16А тип С
Пусковой ток, А
27,00
Количество светильников на аппарат, шт
30
Длительность пускового тока, мкс
17
Схема подключения
показать
Эксплуатационные характеристики
IP (Степень защиты)
IP65
Класс защиты от поражения электрического тока
I
Климатическое исполнение
У1
Рабочая температура min,°C
-20
Рабочая температура max,°C
40
Класс пожароопасной зоны
П-IIа
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
3.3
Длина (L), мм
410
Ширина (B), мм
150
Высота (H), мм
110
Высота с креплением (H1), мм
145
Установочная ширина (a), мм
280

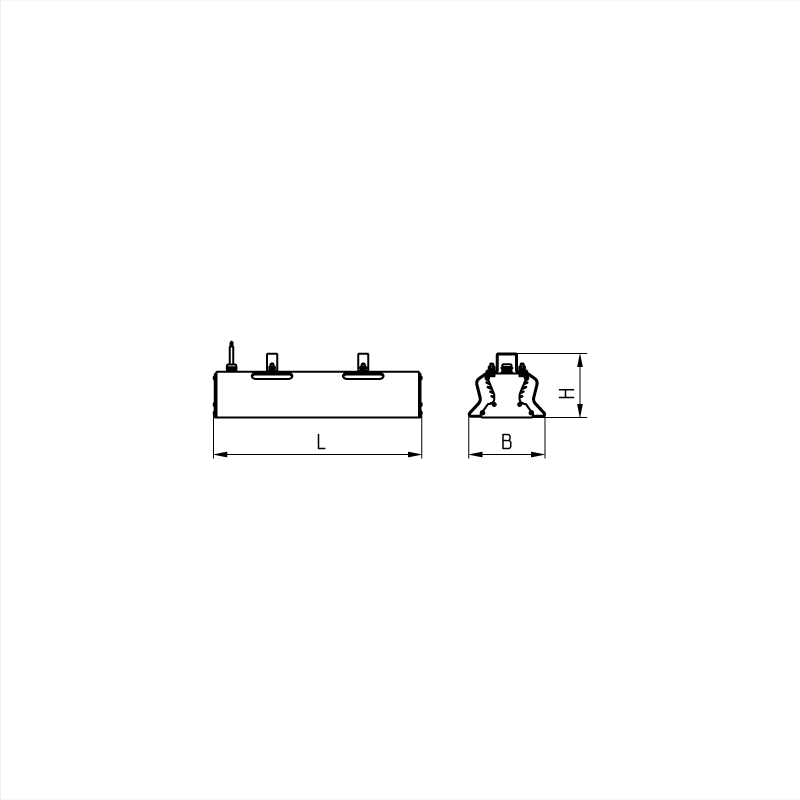

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"К+Г" концентрированная+глубокая
Кривая силы света (КСС)
"К+Г" концентрированная+глубокая
Ra
70
CCT, К
5000
Световой поток, лм
10005
Световая отдача, лм/Вт
125
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Угол рассеяния, °
30+45°
Коэффициент пульсации, не более, %
5
Тех. характеристики (конструкция)
Нормативный документ
ТУ 3461-050-05014337-2012, ТР ТС 004/2011, ТР ТС 020/2011, ТР ЕАЭС 037/2016
Тип корпуса
Экструдированный
Корпус
Алюминий
Цвет корпуса/материал окраски
Серый (порошковое покрытие)
Вводное устройство
Кабельнный ввод PG
Материал вводного устройства
Сталь
Уплотнительная прокладка
Силиконовая резина
Монтажная панель
Сталь
Монтаж панели
В пазы корпуса
Цвет монтажной панели/материал окраски
Серебристый
Тип оптической системы
Стекло
Монтаж оптической системы
Устанавливается в корпус
Оптическая система
Прозрачный
Материал оптической системы
Темперированное стекло
Линза
Прозрачная
Монтаж линзы
На винты
Материал линзы
Полимерный материал
Крышки
Сталь
Монтаж крышек
На саморезы
Цвет крышек/материал окраски
Серый (порошковое покрытие)
Тип подключения
Кабель
Подключение
3х2,5мм²
Способ установки
Потолочный
Способ установки (с аксессуаром)
Подвесной
Крепление на подвес (трос)
Заказывается дополнительно
Монтажные устройства
Скоба
Тип монтажных устройств
Штампованный
Размещение монтажных устройств
Скользящее
Цвет монтажных устройств/материал окраски
Серый (порошковое покрытие)
Материал монтажных креплений
Сталь
Длина провода, м
0.5
Источник питания в комплекте
Да
