Промышленное освещение

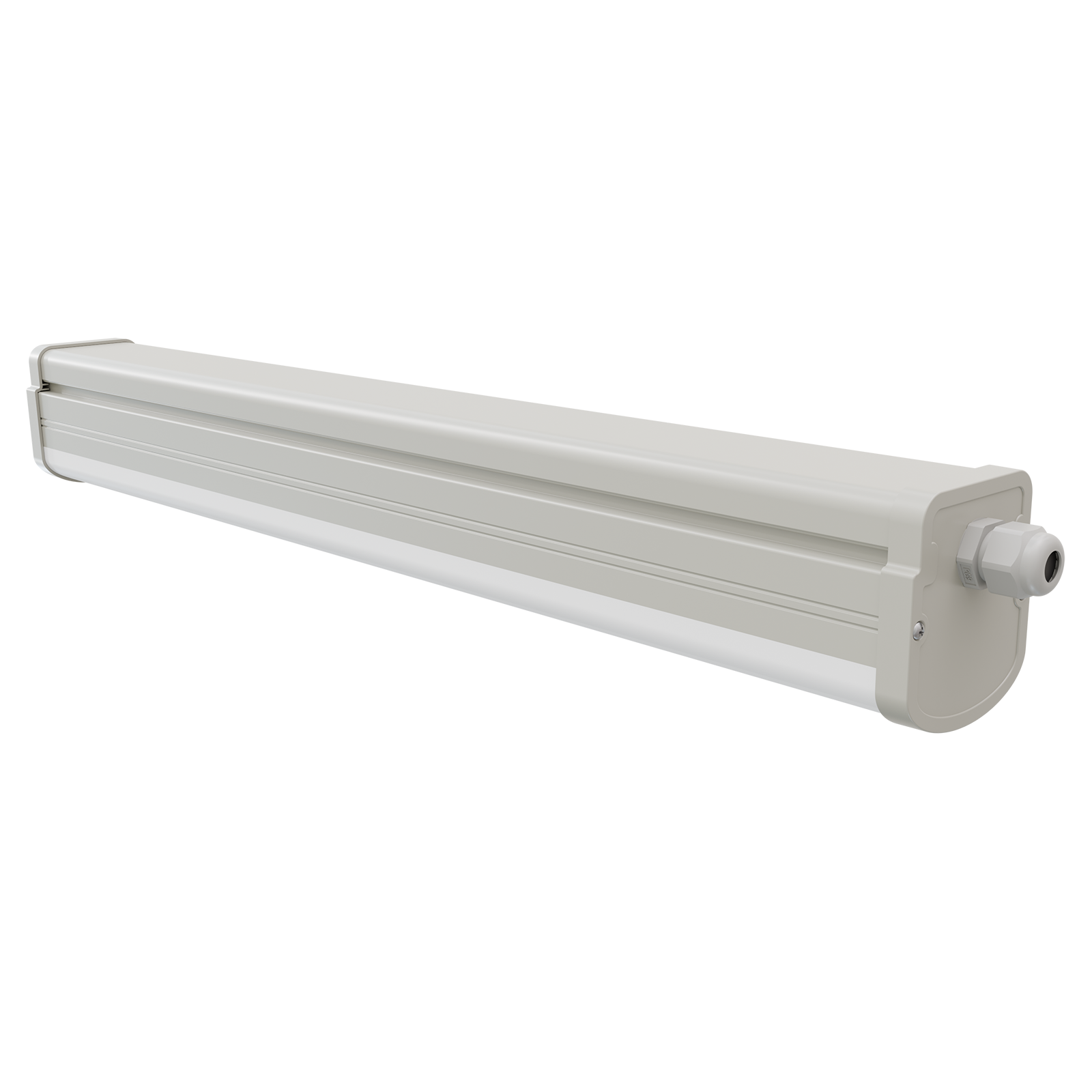

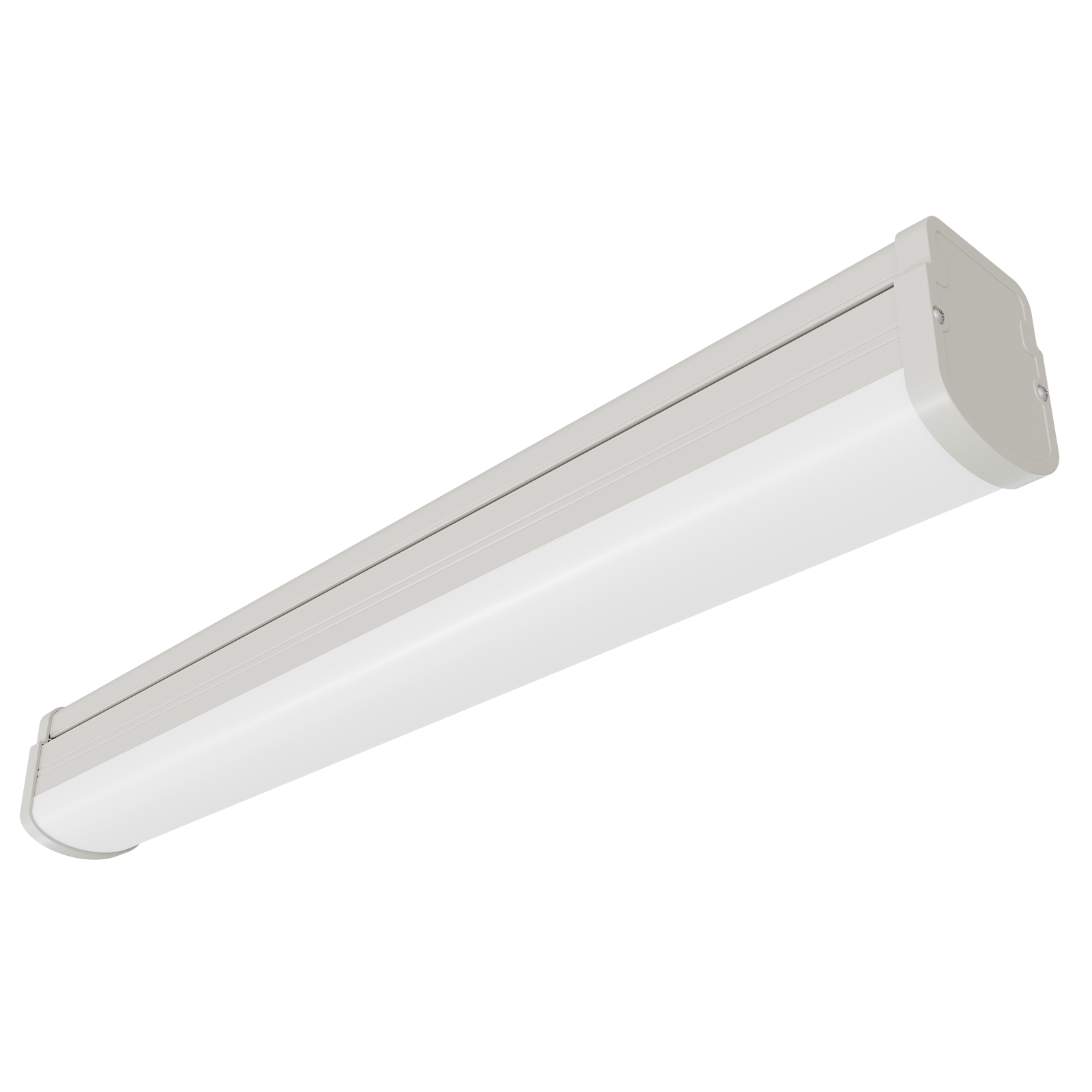

ДСП52-9-351 Optima MW 940
Нормативный документ: ТУ 3461-050-05014337-2012, ТР ЕАЭС 037/2016
Код: 1170809351
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405 10
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.4025.123
PROPERTY_NAME
Класс защиты от поражения электрическим током
PROPERTY_NAME
Степень защиты от пыли и влаги
PROPERTY_NAME
Источник света
PROPERTY_NAME
Климатическое исполнение
PROPERTY_NAME
Рабочий диапазон температур
PROPERTY_NAME
EAC
PROPERTY_NAME
Индекс цветопередачи
PROPERTY_NAME
Цветовая температура, К
Применение
Предназначены для общего освещения производственных и складских помещений, помещений с повышенным содержанием пыли и влаги, коридоров, мастерских, раздевалок, подсобных помещения и т.п. Рекомендуемая высота установки до 6 м.
8 Мощность, Вт
815 Световой поток, лм
102 Световая отдача, лм/Вт
90 Ra
4000 CCT, К
Описание серии
  • Оптимизированный светильник из экструдированного поликарбоната. IP65. Драйвер 220 АС/DC. Индивидуальная установка. Полимерный опаловый или прозрачный призматический рассеиватель. Управление. БАП. Модели со II классом защиты.


Электротехнические характеристики
Номинальное напряжение min AC, В
170
Номинальное напряжение max AC, В
260
Номинальное напряжение DC, В
220
Номинальное напряжение max DC, В
280
Номинальное напряжение min DC, В
176
Запуск при напряжении не менее (для работы в сетях постоянного тока), В
190
Номинальное напряжение AC, В
220
Тип напряжения
AC/DC
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,96
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип аппарата защиты
16А тип С
Количество светильников на аппарат, шт
80
Пусковой ток, А
8,00
Длительность пускового тока, мкс
28
Мощность, Вт
8
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Ra
90
CCT, К
4000
Коэффициент пульсации, не более, %
5
Световой поток, лм
815
Световая отдача, лм/Вт
102
Световой поток, лм*
0

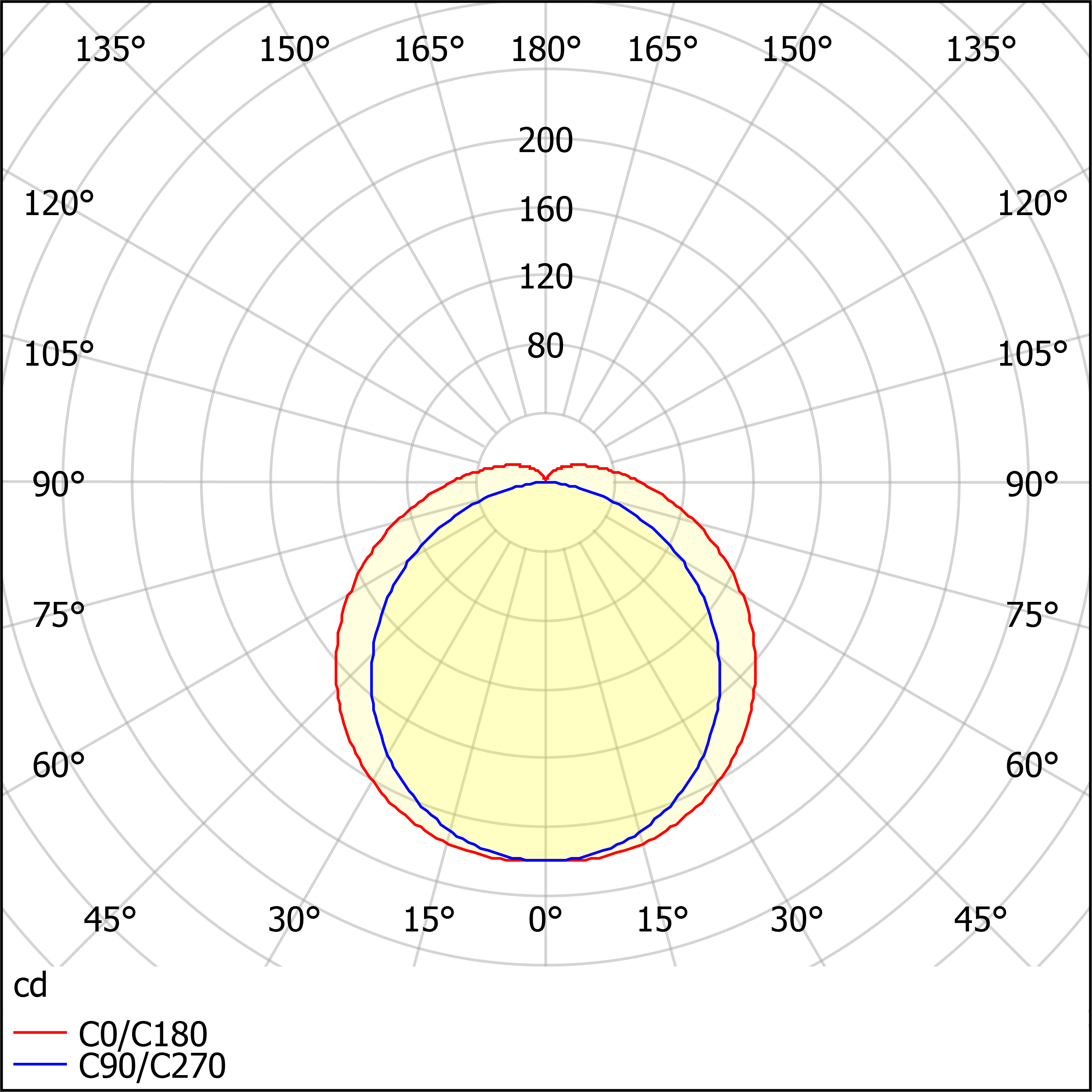

Кривая силы света
показать
Эксплуатационные характеристики
IP (Степень защиты)
IP65
Класс защиты от поражения электрического тока
I
Климатическое исполнение
У2
Рабочая температура min,°C
-40
Рабочая температура max,°C
35
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
0.6
Длина (L), мм
420
Ширина (B), мм
64
Высота (H), мм
74

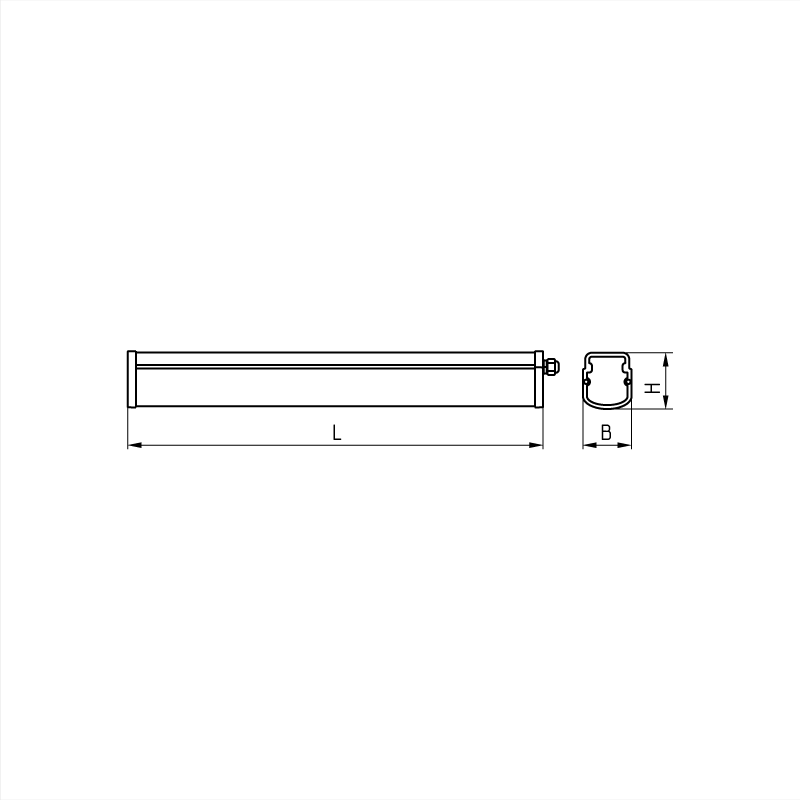

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
Датчик
Время работы после обнаружения движения, сек
90
Датчик
Да
Тип датчика
Микроволновой
Материал корпуса датчика
Полимерный материал
Зона видимости, м
8
Угол обнаружения объекта, °
180
Уровень освещенности (на включение), лк
20
Система управлением освещением
Управление
Нет
Тип корпуса Экструдированный
Корпус Полимерный материал (поликарбонат)
Цвет корпуса/материал окраски Серый
Вводное устройство Кабельнный ввод PG
Материал вводного устройства Полимерный материал
Уплотнительная прокладка Силиконовая резина
Монтажная панель Сталь
Монтаж панели В пазы корпуса
Цвет монтажной панели/материал окраски Белый (порошковое покрытие)
Тип оптической системы Рассеиватель
Монтаж оптической системы Интегрирован с корпусом
Оптическая система Опаловый
Материал оптической системы Полимерный материал (поликарбонат)
Крышки Полимерный материал (поликарбонат)
Монтаж крышек На саморезы
Цвет крышек/материал окраски Серый

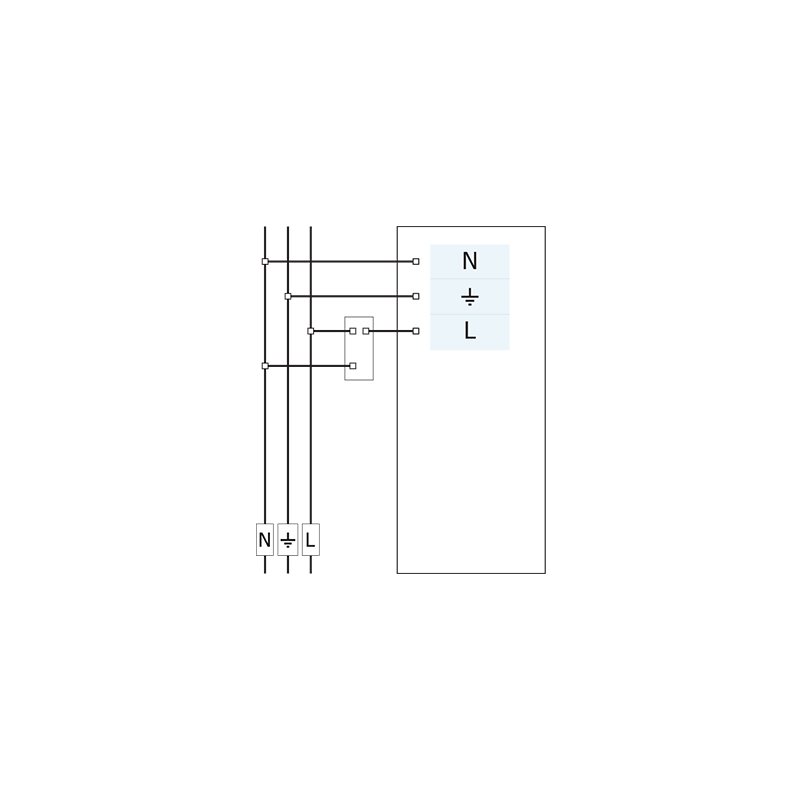

Тип подключения Кабель
Подключение 3х2,5мм²

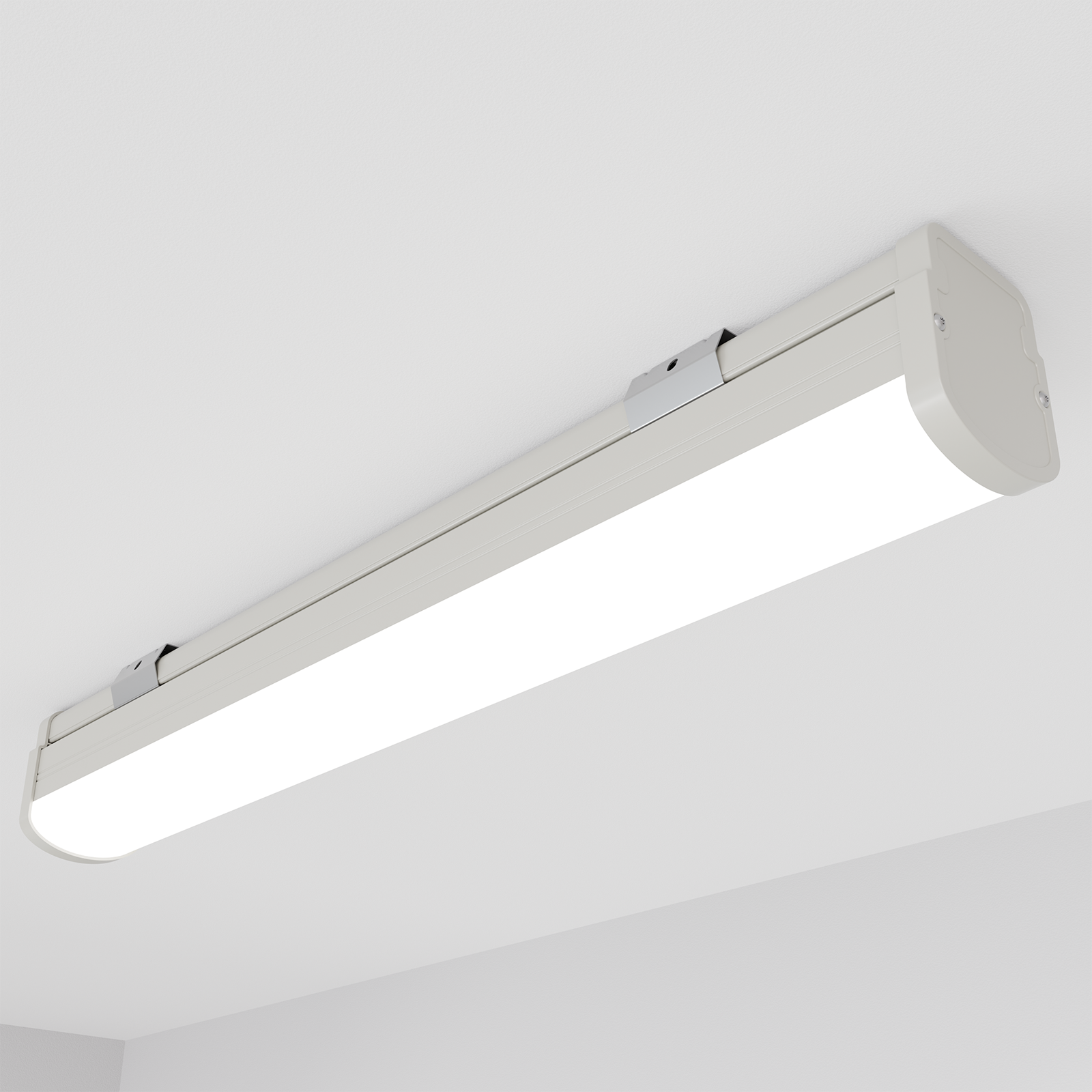

Способ установки светильника Потолочный
Способ установки (с аксессуаром) Подвесной
Крепление на подвес (трос) Заказывается дополнительно
Монтажные устройства Скоба
Тип монтажных устройств Штампованный
Размещение монтажных устройств Фиксированное
Цвет монтажных устройств/материал окраски Серебристый
Материал монтажных креплений Сталь
Длина провода, м 0.35
Документы для скачивания ДСП52-9-351 Optima MW 940
Онлайн калькулятор позволяет легко рассчитать количество светильников или уровень освещенности.
Результаты программы расчета могут отличаться от результатов профессиональной программы.
Схема помещения

Коэффициент отражения (потолок/стены/пол): 70 / 50 / 20
