Взрывозащищенное

ДСП34-60-201 Leda Ex 850

Код: 1190506201

Реестровый номер Минпромторга: 10330168

Код промышленной продукции по ТН ВЭД ЕАЭС: 494cf53c-150b-11f0-bc35-001b7892aaae

Код промышленной продукции по ОК 034 2014 (КПЕС 2008): c35dbde2-3ead-11ea-aff3-001b7892aab0

Тип напряжения (AC - переменное)

Номинальное напряжение AC, В

Класс защиты от поражения электрическим током

Степень защиты от пыли и влаги

Источник света

Класс пожарноопасной зоны

Климатическое исполнение

Рабочий диапазон температур

Индекс цветопередачи

Цветовая температура, К

Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза

Применение

Предназначены для наружного освещения и общего производственного освещения, не исключая зон, опасных по воспламенению горючих газовоздушных смесей и зон, опасных по воспламенению горючей пыли.

56 Мощность, Вт

7226 Световой поток, лм

129 Световая отдача, лм/Вт

80 Ra

5000 CCT, К

LED Лампа

Описание серии

Светильник по электромагнитной совместимости соответствует требованиям ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3, ГОСТ Р 51318.15, ГОСТ Р 51514.
Светильник относится к взрывозащищенному электрооборудованию группы II, предназначенному для применения в потенциально взрывоопасных зонах класса 2 (классы по ГОСТ IEC 60079-10-1) категорий IIА, IIB и IIC (подгруппы по ГОСТ Р МЭК 60079-20-1) и температурным классам Т1, Т2, Т3, (по ГОСТ Р МЭК 60079-20-1), а так же к оборудованию группы III, предназначенному для применения в зонах опасных по воспламенению горючей пыли 21 и 22 (ГОСТ IEC 61241-3) средах групп IIIA, IIIB и IIIC (по ГОСТ IEC 60079-10-2) в соответствии с требованиями и присвоенной маркировкой взрывозащиты по ГОСТ 31610.0.

Источник света (параметры)

Лампа

LED

Электротехнические характеристики

Мощность, Вт

Источник питания

драйвер

Потери в источнике питания, Вт

Тип напряжения

Номинальное напряжение AC, В

220

Напряжение AC min, В

176

Напряжение AC max, В

264

Частота тока питающей сети AC, Гц

Коэффициент мощности (PF)

0,97

Пусковой ток, А

<0,7

Схема подключения

показать

Эксплуатационные характеристики

Ex-маркировка: Газ

2Ex nR IIC T3 Gc X

Ex-маркировка: Пыль

Ex tb IIIC T200°C Db X

IP (Степень защиты)

IP67

Класс защиты от поражения электрическим током

Климатическое исполнение

У1

Рабочая температура min,°C

-40

Рабочая температура max,°C

Аварийное освещение

БАП

Нет

Габаритные характеристики

Масса, кг

3.7

Длина (L), мм

180

Ширина (B), мм

135

Высота с креплением (H1), мм

280

Установочная ширина (a), мм

Чертеж

показать

Упаковка, маркировка

Гарантия, мес

EAN13

4600773032848

Система управлением освещением

Управление

Нет

Светотехнические параметры

КСС

"К" концентрированная

Кривая силы света (КСС)

"К" концентрированная

CCT, К

5000

Световой поток, лм

7226

Световая отдача, лм/Вт

129

Класс светораспределения

"П" прямого света по ГОСТ 34819-2021

Угол рассеяния, °

60°

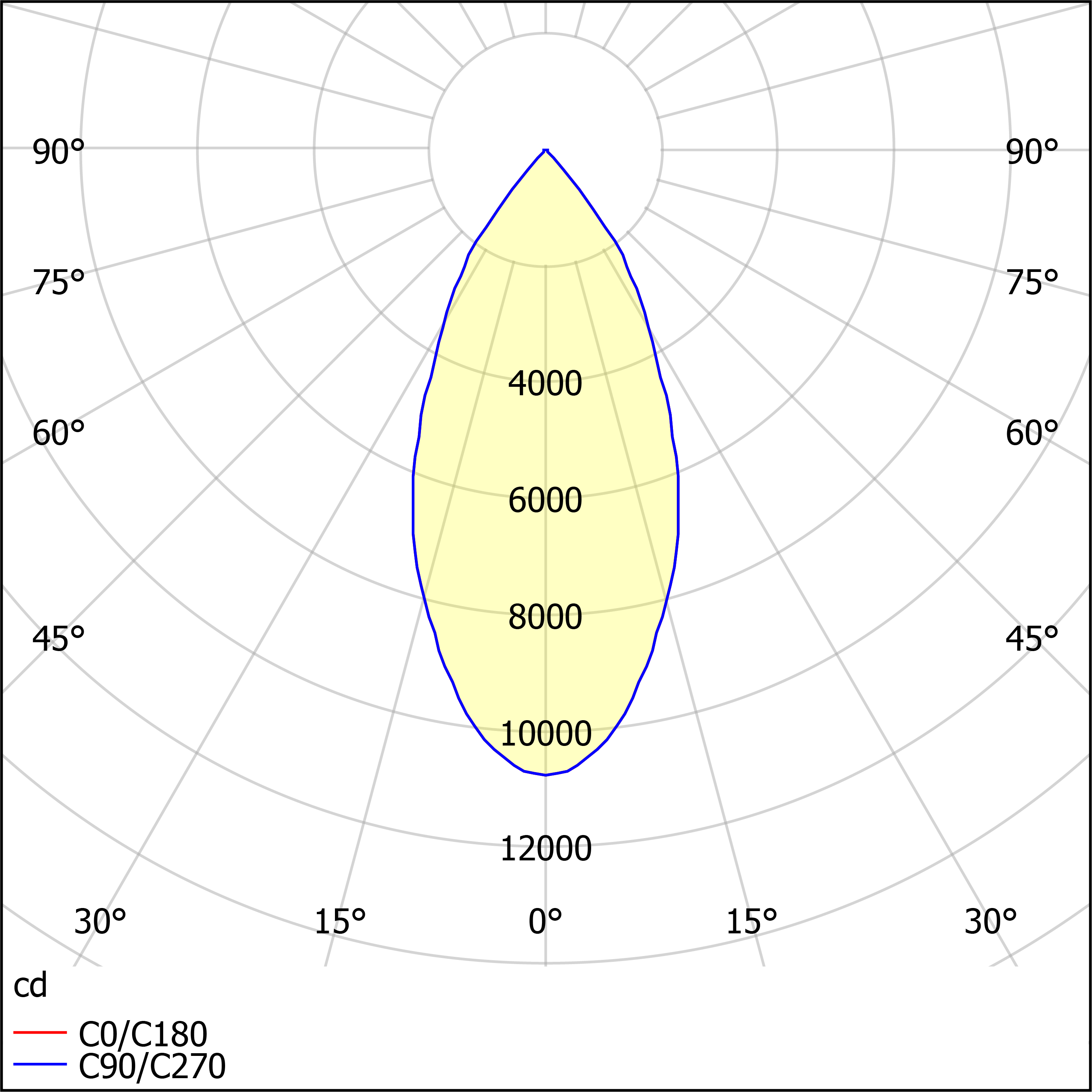

Кривая силы света

показать

Нормативный документ ТУ 27.40.39-065-05014337-2018, ТР ТС 012/2011, ТР ТС 020/2011, ТР ЕАЭС 037/2016

Тип изделия Светильник

Тип корпуса Экструдированный

Корпус Алюминий

Цвет корпуса/материал окраски Оранжевый (порошковое покрытие)

Тип корпуса ПРА Литой

Корпус ПРА Алюминий

Цвет корпуса ПРА/материал окраски Оранжевый (порошковое покрытие)

Вводное устройство Кабельнный ввод PG

Материал вводного устройства Никелированная латунь

Уплотнительная прокладка Силиконовая резина

Монтажная панель Сталь

Монтаж панели В корпус ПРА

Цвет монтажной панели/материал окраски Серебристый

Обечайка Алюминий

Монтаж обечайки На винты

Цвет обечайки/материал окраски Серебристый

Линза Прозрачная

Монтаж линзы На винты

Материал линзы Темперированное стекло

Крышки Сталь

Монтаж крышек На саморезы

Цвет крышек/материал окраски Оранжевый (порошковое покрытие)

Тип подключения Кабель

Подключение 3х2,5мм²

Способ установки Потолочный

Монтажные устройства Лира

Тип монтажных устройств Штампованный

Размещение монтажных устройств Фиксированное

Цвет монтажных устройств/материал окраски Оранжевый (порошковое покрытие)

Материал монтажных креплений Сталь

Источник питания в комплекте Да
