ДСП49-40-343 Blade EM3 DT 840
Нормативный документ: ТУ 3461-063-05014337-2016, ТР ЕАЭС 037/2016
Код: 1167440343.43
PROPERTY_NAME
Класс защиты от поражения электрическим током
PROPERTY_NAME
Степень защиты от пыли и влаги
PROPERTY_NAME
Источник света
PROPERTY_NAME
Климатическое исполнение
PROPERTY_NAME
Рабочий диапазон температур
PROPERTY_NAME
EAC
PROPERTY_NAME
Индекс цветопередачи
PROPERTY_NAME
Цветовая температура, К
Применение
Предназначены для общего освещения общественных зданий, административных, офисных и торговых площадей, складских и других с повышенным содержанием пыли и влаги помещений.
36 Мощность, Вт
4977 Световой поток, лм
140 Световая отдача, лм/Вт
80 Ra
4000 CCT, К
Описание серии
  • Универсальный светильник из алюминиевого профиля. IP65. Подвешивается на трос, устанавливается на поверхность, поворотный кронштейн. Индивидуальная установка. Защитное закаленное стекло, П-IIа, полимерный рассеиватель. Высокая световая отдача. Различные КСС.


Электротехнические характеристики
Номинальное напряжение min AC, В
198
Номинальное напряжение max AC, В
264
Номинальное напряжение AC, В
220
Тип напряжения
AC
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,95
Источник питания
драйвер
Класс энергетической эффективности светильника
А++
Потери в источнике питания, Вт
0
Тип аппарата защиты
16А тип С
Количество светильников на аппарат, шт
56
Пусковой ток, А
25,00
Длительность пускового тока, мкс
176
Мощность, Вт
36
Светотехнические параметры
КСС
"С1" специальная
Кривая силы света (КСС)
"С1" специальная
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Ra
80
CCT, К
4000
Коэффициент пульсации, не более, %
5
Световой поток, лм
4977
Световая отдача, лм/Вт
140
Световой поток, лм*
0
Эксплуатационные характеристики
IP (Степень защиты)
IP65
Класс защиты от поражения электрического тока
I
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
1
Рабочая температура max,°C
35
Аварийное освещение
Режим
Аварийный режим
БАП
Да
Режим работы
Непостоянный
Световой поток в режиме, лм
300
Время работы, ч
3
Тестирование
Устройство дистанционного тестирования и управления (УДТУ)
Индикатор
Да
Электронная защита от полной разрядки батареи
Да
Аккумуляторная батарея
Ni-Cd
Время зарядки, ч
24

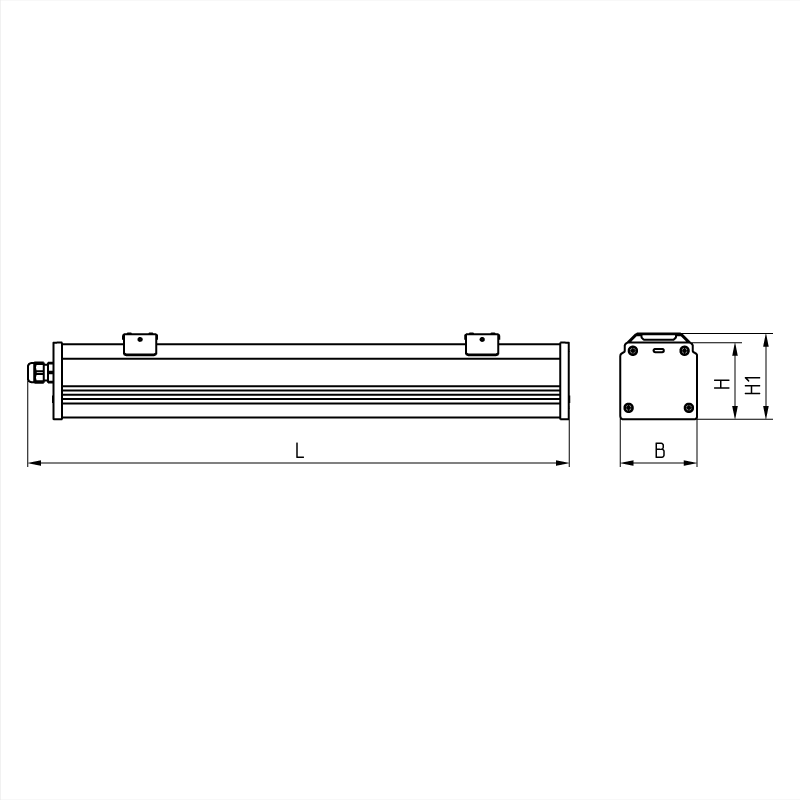

Габаритные характеристики
Масса, кг
2.9
Длина (L), мм
1165
Ширина (B), мм
72
Высота (H), мм
72
Высота с креплением (H1), мм
80
Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
Система управлением освещением
Управление
Нет
Тип корпуса Экструдированный
Корпус Алюминий
Цвет корпуса/материал окраски Серебристый
Вводное устройство Кабельнный ввод PG
Материал вводного устройства Сталь
Уплотнительная прокладка Силиконовая резина
Монтажная панель Сталь
Монтаж панели В пазы корпуса
Цвет монтажной панели/материал окраски Серебристый
Тип оптической системы Рассеиватель
Монтаж оптической системы Устанавливается в корпус
Оптическая система Прозрачный
Материал оптической системы Полимерный материал (полиметилметаакрилат)
Линза Прозрачная
Монтаж линзы На винты
Материал линзы Полимерный материал
Крышки Алюминий
Монтаж крышек На саморезы
Цвет крышек/материал окраски Серый (порошковое покрытие)

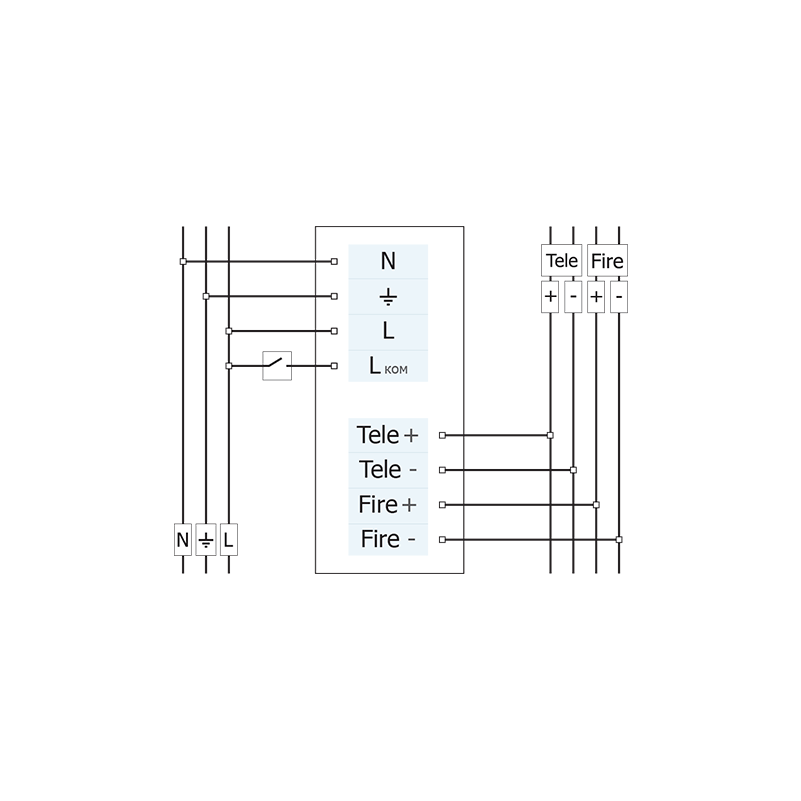

Тип подключения Кабель
Подключение 6х2,5мм²
Способ установки Потолочный
Способ установки (с аксессуаром) Подвесной
Крепление на подвес (трос) Заказывается дополнительно
Монтажные устройства Скоба
Тип монтажных устройств Штампованный
Размещение монтажных устройств Скользящее
Цвет монтажных устройств/материал окраски Серебристый
Материал монтажных креплений Сталь
Длина провода, м 0.4
Документы для скачивания ДСП49-40-343 Blade EM3 DT 840
Наименование
Новинки
Код
заказа
аксессуара
Кол-во ?Длина
троса, м
Габариты, м ?Масса,
кг ?
Скачать
1167000001 2 0.078/0.054/0.061
1042053000 2 3 0.34
1042051000 2 1 0.575/0.23/0.13 0.38
1042055000 2 5 0.033
