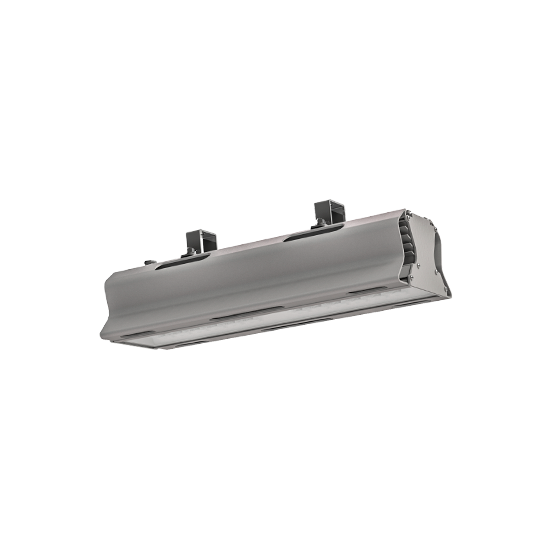

ДСП47-80-432 Arsenal NL 750
Код: 1233580432
Реестровый номер Минпромторга: 10440567
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405 11 003 9
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.40.25.123
Тип напряжения (AC - переменное, DC - постояннное)
Номинальное напряжение AC, В
Номинальное напряжение DC, В
Класс защиты от поражения электрическим током
Степень защиты от пыли и влаги
Источник света
Класс пожарноопасной зоны
Климатическое исполнение
Рабочий диапазон температур
Индекс цветопередачи
Цветовая температура, К
Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза
Применение
Предназначены для освещения производственных и иных помещений с высокими пролетами.
75
Мощность, Вт
10368
Световой поток, лм
138
Световая отдача, лм/Вт
70
Ra
5000
CCT, К
Описание серии
- Модульный светильник из алюминиевого профиля. IP65. Подвешивается на трос, устанавливается на поверхность, поворотный кронштейн. Защитное закаленное стекло, П-IIа, полимерный рассеиватель. Различные КСС. Управление. БАП.
Характеристики
Электротехнические характеристики
Мощность, Вт
75
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
198
Номинальное напряжение max AC, В
264
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,95
Тип аппарата защиты
16А тип С
Пусковой ток, А
25,00
Количество светильников на аппарат, шт
17
Длительность пускового тока, мкс
226
Эксплуатационные характеристики
IP (Степень защиты)
IP65
Класс защиты от поражения электрического тока
I
Климатическое исполнение
У1
Рабочая температура min,°C
-20
Рабочая температура max,°C
40
Класс пожароопасной зоны
П-IIа
Аварийное освещение
БАП
Нет
Режим
Дежурный режим
Режим работы
Постоянный
Мощность в режиме, %
20%
Время задержки, сек
0
Время перехода, сек
32
Время активации, сек
55
Время работы, ч
0,17
Габаритные характеристики
Масса, кг
3.3
Длина (L), мм
430
Ширина (B), мм
150
Высота (H), мм
110
Высота с креплением (H1), мм
145
Установочная ширина (a), мм
280

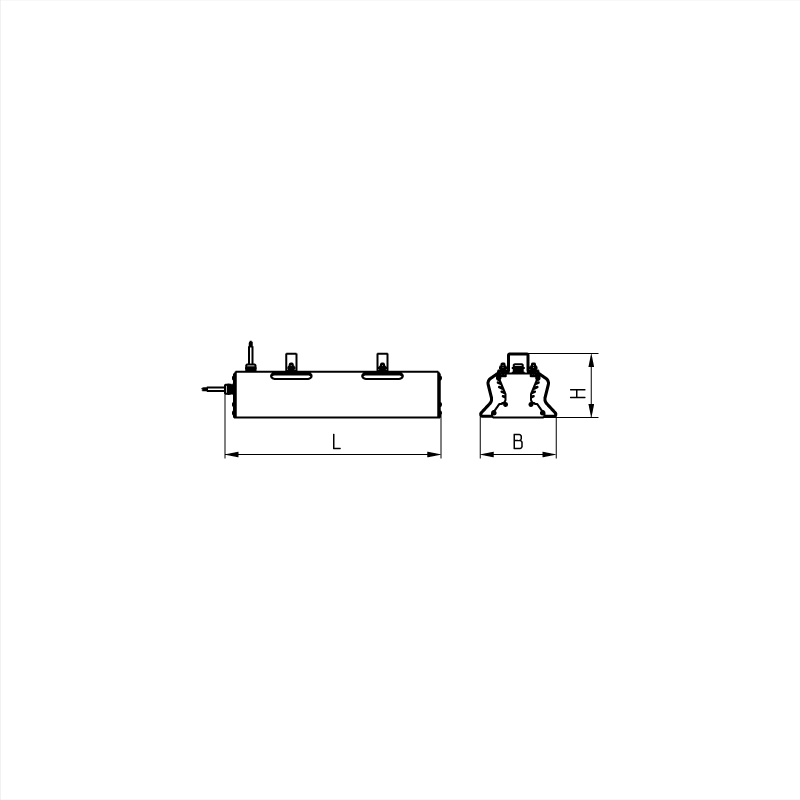

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773037362
ITF14
14600773037369
ITF14 (групповая)
14600773037369,00
Система управлением освещением
Управление
DALI
Светотехнические параметры
КСС
"К+Г" концентрированная+глубокая
Кривая силы света (КСС)
"К+Г" концентрированная+глубокая
Ra
70
CCT, К
5000
Световой поток, лм
10368
Световая отдача, лм/Вт
138
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Угол рассеяния, °
14+55°
Коэффициент пульсации, не более, %
5
Тех. характеристики (конструкция)
Нормативный документ
ТУ 3461-050-05014337-2012, ТР ТС 004/2011, ТР ТС 020/2011, ТР ЕАЭС 037/2016
Тип корпуса
Экструдированный
Корпус
Алюминий
Цвет корпуса/материал окраски
Серый (порошковое покрытие)
Вводное устройство
Кабельнный ввод PG
Материал вводного устройства
Сталь
Уплотнительная прокладка
Силиконовая резина
Монтажная панель
Сталь
Монтаж панели
В пазы корпуса
Цвет монтажной панели/материал окраски
Серебристый
Тип оптической системы
Стекло
Монтаж оптической системы
Устанавливается в корпус
Оптическая система
Прозрачный
Оптическая система*
Прозрачный
Материал оптической системы
Темперированное стекло
Линза
Прозрачная
Монтаж линзы
На винты
Материал линзы
Полимерный материал
Крышки
Сталь
Монтаж крышек
На саморезы
Цвет крышек/материал окраски
Серый (порошковое покрытие)
Тип подключения
Кабель
Подключение
5х2,5мм²
Способ установки
Потолочный
Способ установки (с аксессуаром)
Подвесной
Крепление на подвес (трос)
Заказывается дополнительно
Монтажные устройства
Скоба
Тип монтажных устройств
Штампованный
Размещение монтажных устройств
Скользящее
Цвет монтажных устройств/материал окраски
Серый (порошковое покрытие)
Материал монтажных креплений
Сталь
Длина провода, м
0.5
Источник питания в комплекте
Да
