Промышленное
ДСП47-110-042 Arsenal EM1 750
Код: 1233511042.41
Реестровый номер Минпромторга: 10440573
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.40.25.132
Тип напряжения (AC - переменное)
Номинальное напряжение AC, В
Класс защиты от поражения электрическим током
Степень защиты от пыли и влаги
Источник света
Класс пожарноопасной зоны
Климатическое исполнение
Рабочий диапазон температур
Индекс цветопередачи
Цветовая температура, К
Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза
Применение
Предназначены для освещения производственных и иных помещений с высокими пролетами.
102
Мощность, Вт
15844
Световой поток, лм
156
Световая отдача, лм/Вт
70
Ra
5000
CCT, К
Описание серии
- Модульный светильник из алюминиевого профиля. IP65. Подвешивается на трос, устанавливается на поверхность, поворотный кронштейн. Защитное закаленное стекло, П-IIа, полимерный рассеиватель. Различные КСС. Управление. БАП.
Характеристики
Электротехнические характеристики
Мощность, Вт
102
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
202
Номинальное напряжение max AC, В
242
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,95
Тип аппарата защиты
16А тип С
Пусковой ток, А
5,10
Количество светильников на аппарат, шт
20
Длительность пускового тока, мкс
760

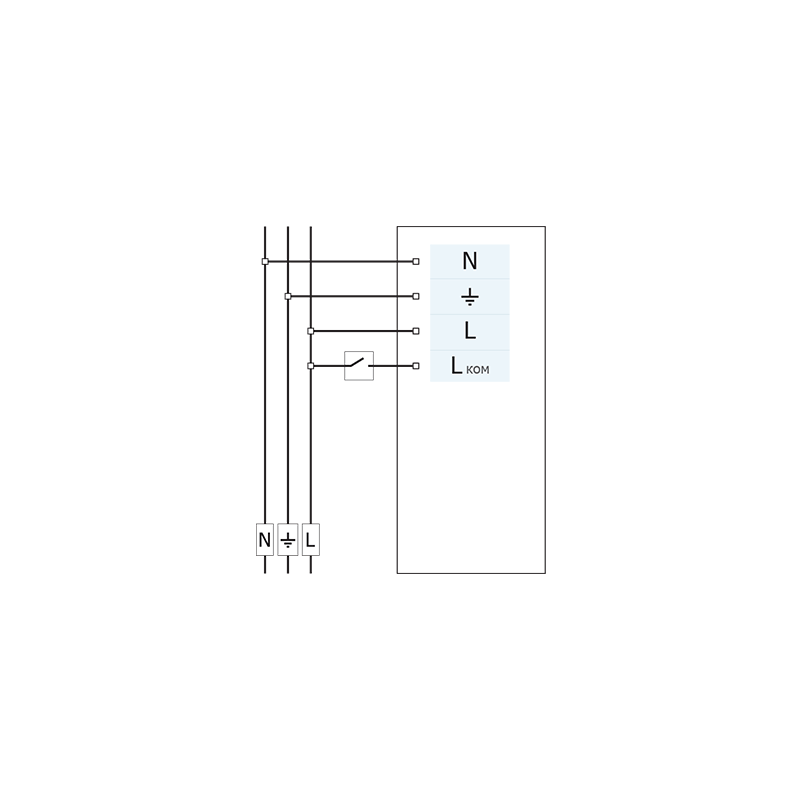

Схема подключения
показать
Эксплуатационные характеристики
IP (Степень защиты)
IP65
Класс защиты от поражения электрического тока
I
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
0
Рабочая температура max,°C
40
Класс пожароопасной зоны
П-IIа
Аварийное освещение
БАП
Да
Режим
Аварийный режим
Режим работы
Непостоянный
Световой поток в режиме, лм
6%
Время работы, ч
1
Тестирование
Нет
Индикатор
Да
Электронная защита от полной разрядки батареи
Да
Аккумуляторная батарея
Ni-Cd
Время зарядки, ч
24
Габаритные характеристики
Масса, кг
4.8
Длина (L), мм
610
Ширина (B), мм
150
Высота (H), мм
110
Высота с креплением (H1), мм
145
Установочная ширина (a), мм
380

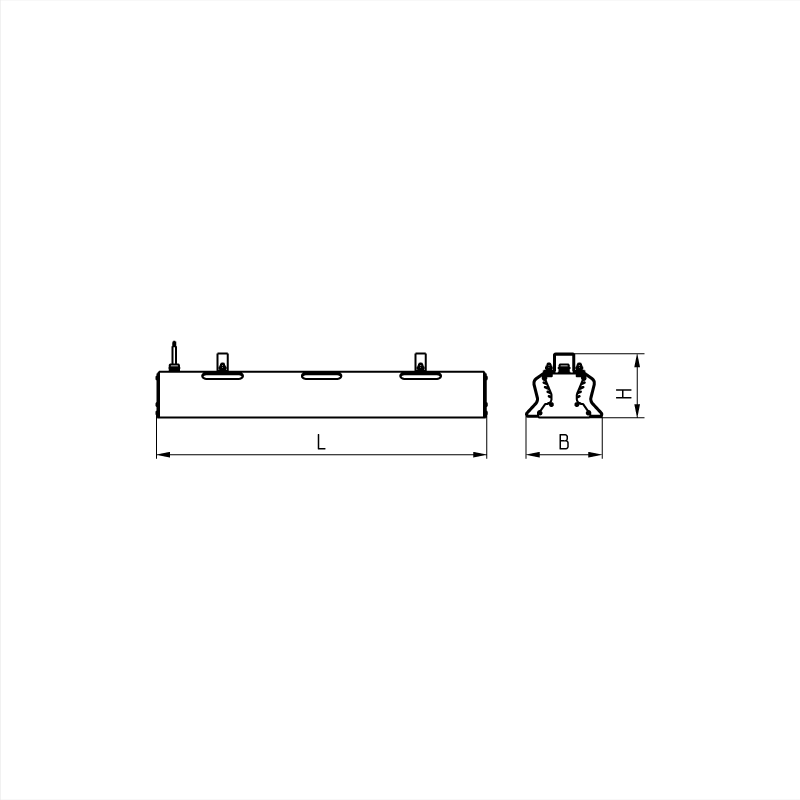

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Ra
70
CCT, К
5000
Световой поток, лм
15844
Световая отдача, лм/Вт
156
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Угол рассеяния, °
117°
Коэффициент пульсации, не более, %
5
Тех. характеристики (конструкция)
Нормативный документ
ТУ 3461-063-05014337-2016, ТР ТС 004/2011, ТР ТС 020/2011, ТР ЕАЭС 037/2016
Тип корпуса
Экструдированный
Корпус
Алюминий
Цвет корпуса/материал окраски
Серый (порошковое покрытие)
Вводное устройство
Кабельнный ввод PG
Материал вводного устройства
Сталь
Уплотнительная прокладка
Силиконовая резина
Монтажная панель
Сталь
Монтаж панели
В пазы корпуса
Цвет монтажной панели/материал окраски
Серебристый
Тип оптической системы
Стекло
Монтаж оптической системы
Устанавливается в корпус
Оптическая система
Прозрачный
Материал оптической системы
Темперированное стекло
Линза
Прозрачная
Монтаж линзы
На винты
Материал линзы
Полимерный материал
Крышки
Сталь
Монтаж крышек
На саморезы
Цвет крышек/материал окраски
Серый (порошковое покрытие)
Тип подключения
Кабель
Подключение
4х2,5мм²
Способ установки
Потолочный
Способ установки (с аксессуаром)
Подвесной
Крепление на подвес (трос)
Заказывается дополнительно
Монтажные устройства
Скоба
Тип монтажных устройств
Штампованный
Размещение монтажных устройств
Скользящее
Цвет монтажных устройств/материал окраски
Серый (порошковое покрытие)
Материал монтажных креплений
Сталь
Длина провода, м
0.5
Источник питания в комплекте
Да
Онлайн калькулятор позволяет легко рассчитать количество светильников или уровень
освещенности.
Результаты программы расчета могут отличаться от результатов профессиональной программы.
Результаты программы расчета могут отличаться от результатов профессиональной программы.
Коэффициент отражения (потолок/стены/пол): 70 / 50 / 20
