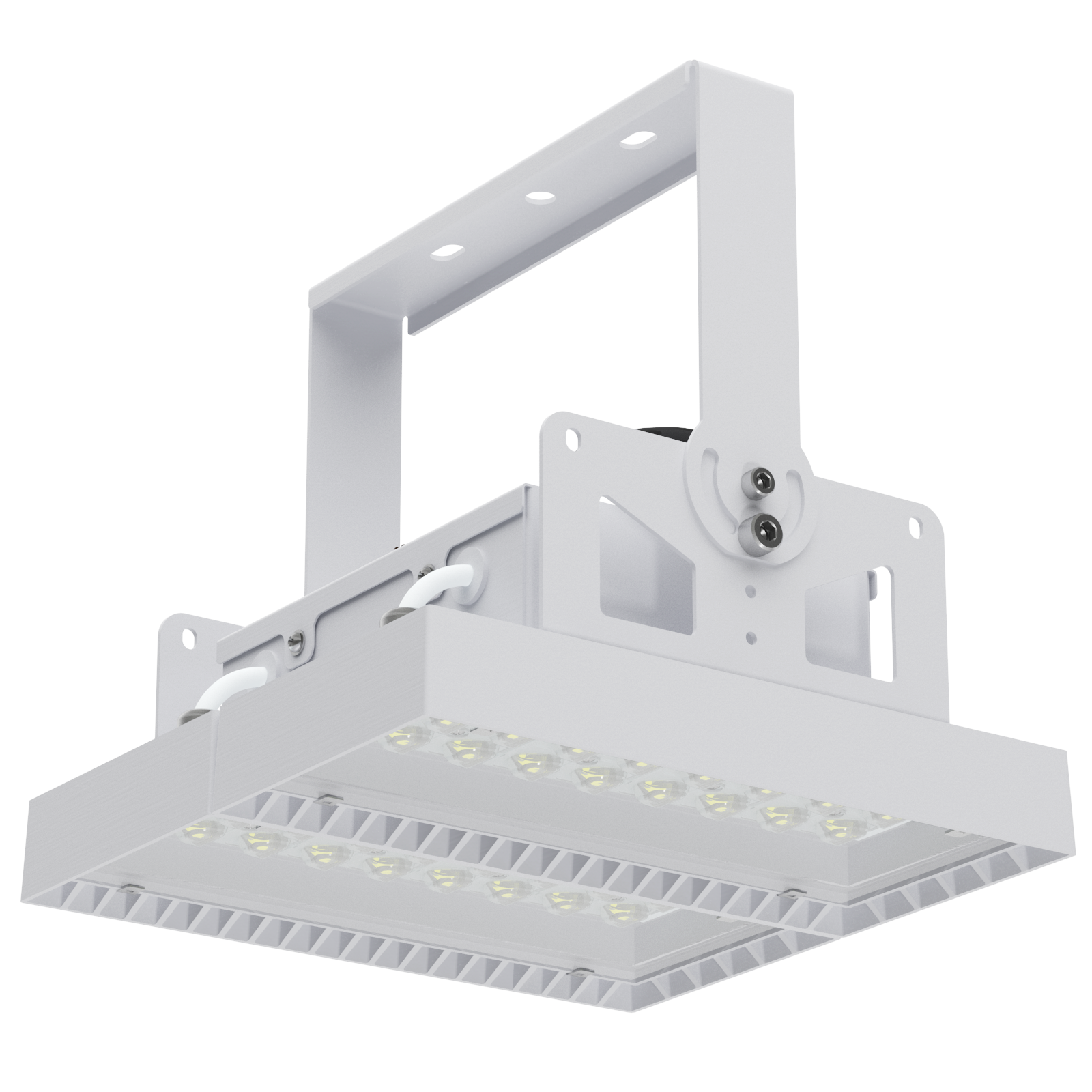

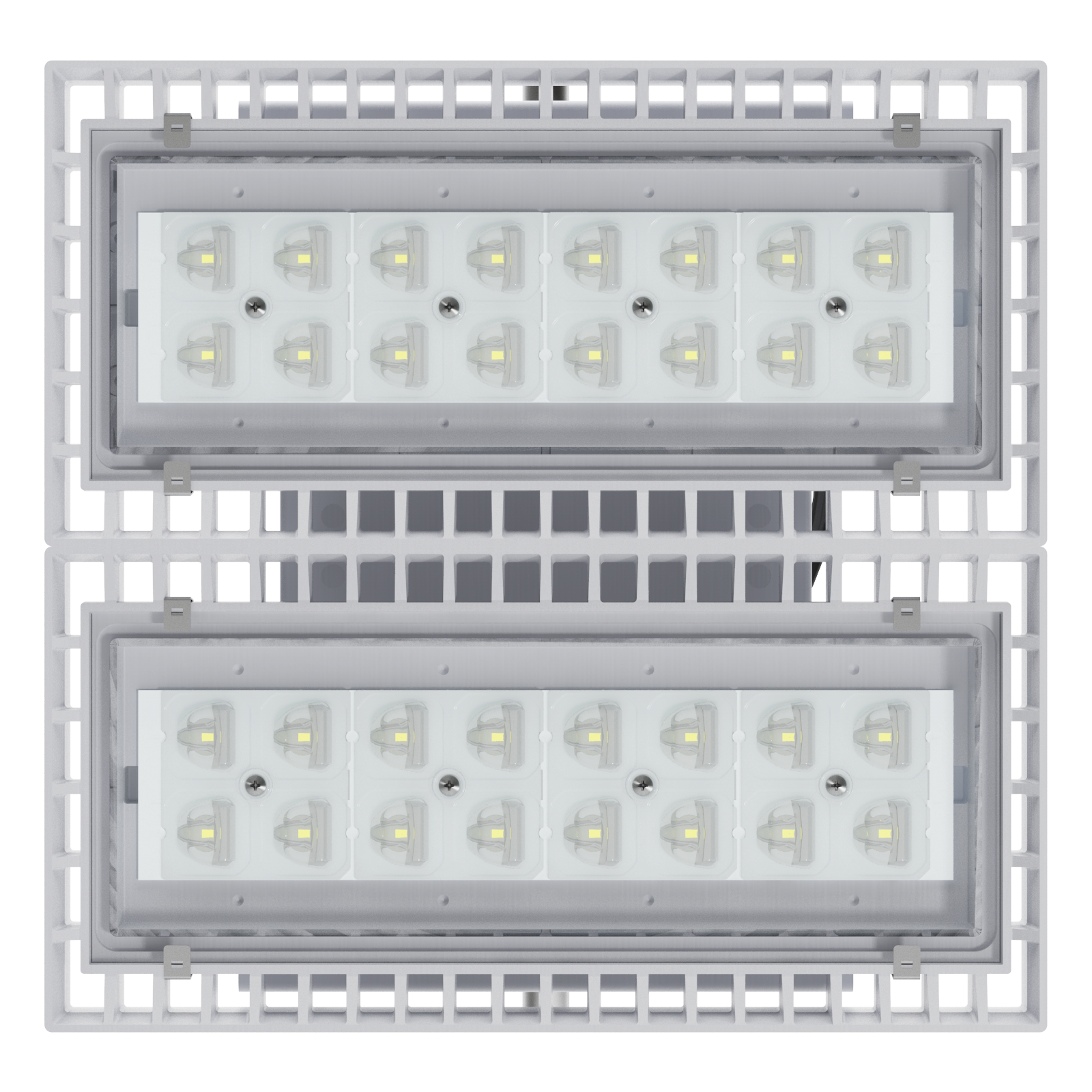

ДСП19-110-101 Quant 750
Код: 1229511101
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405109807
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.90.11
PROPERTY_NAME
Класс защиты от поражения электрическим током
PROPERTY_NAME
Степень защиты от пыли и влаги
PROPERTY_NAME
Источник света
PROPERTY_NAME
Климатическое исполнение
PROPERTY_NAME
Рабочий диапазон температур
PROPERTY_NAME
EAC
PROPERTY_NAME
Индекс цветопередачи
PROPERTY_NAME
Цветовая температура, К
Применение
Предназначены для освещения производственных и иных помещений с высокими пролетами.
107 Мощность, Вт
15836 Световой поток, лм
148 Световая отдача, лм/Вт
70 Ra
5000 CCT, К
Описание серии
  • Светильник из литого алюминия, дополнительный теплоотвод. IP67, П-IIa. Управление, БАП по согласованию. Различные КСС. Крепление на подвес.


Электротехнические характеристики
Мощность, Вт
107
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
190
Номинальное напряжение max AC, В
260
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,96
Класс энергетической эффективности светильника
А++
Тип аппарата защиты
16А тип В/тип С
Пусковой ток, А
46,00
Количество светильников на аппарат, шт
11|18
Длительность пускового тока, мкс
440
Схема подключения
показать
Эксплуатационные характеристики
IP (Степень защиты)
IP67
Класс защиты от поражения электрического тока
I
Климатическое исполнение
У1
Рабочая температура min,°C
-40
Рабочая температура max,°C
40
Класс пожароопасной зоны
П-IIа
Механическая прочность
М2
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
4.6
Длина (L), мм
253
Ширина (B), мм
260
Высота (H), мм
114
Установочная длина (A), мм
383

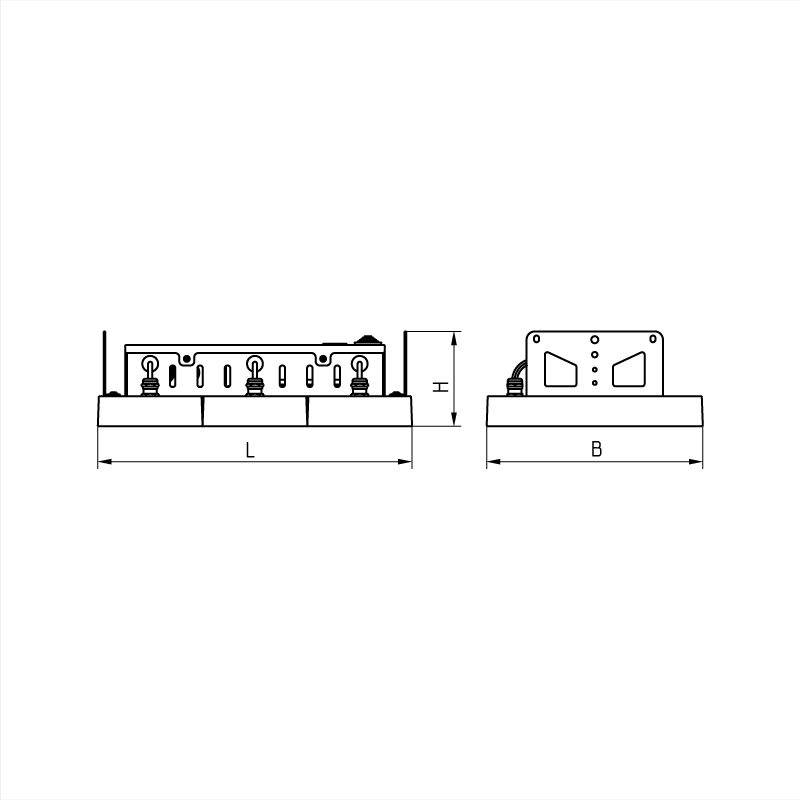

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
60
Срок службы, лет
10
EAN13
4600773044292
ITF14
14600773044299
ITF14 (групповая)
14600773044299,00
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"К" концентрированная
Кривая силы света (КСС)
"К" концентрированная
Ra
70
CCT, К
5000
Световой поток, лм
15836
Световая отдача, лм/Вт
148
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Угол рассеяния, °
30°
Коэффициент пульсации, не более, %
5

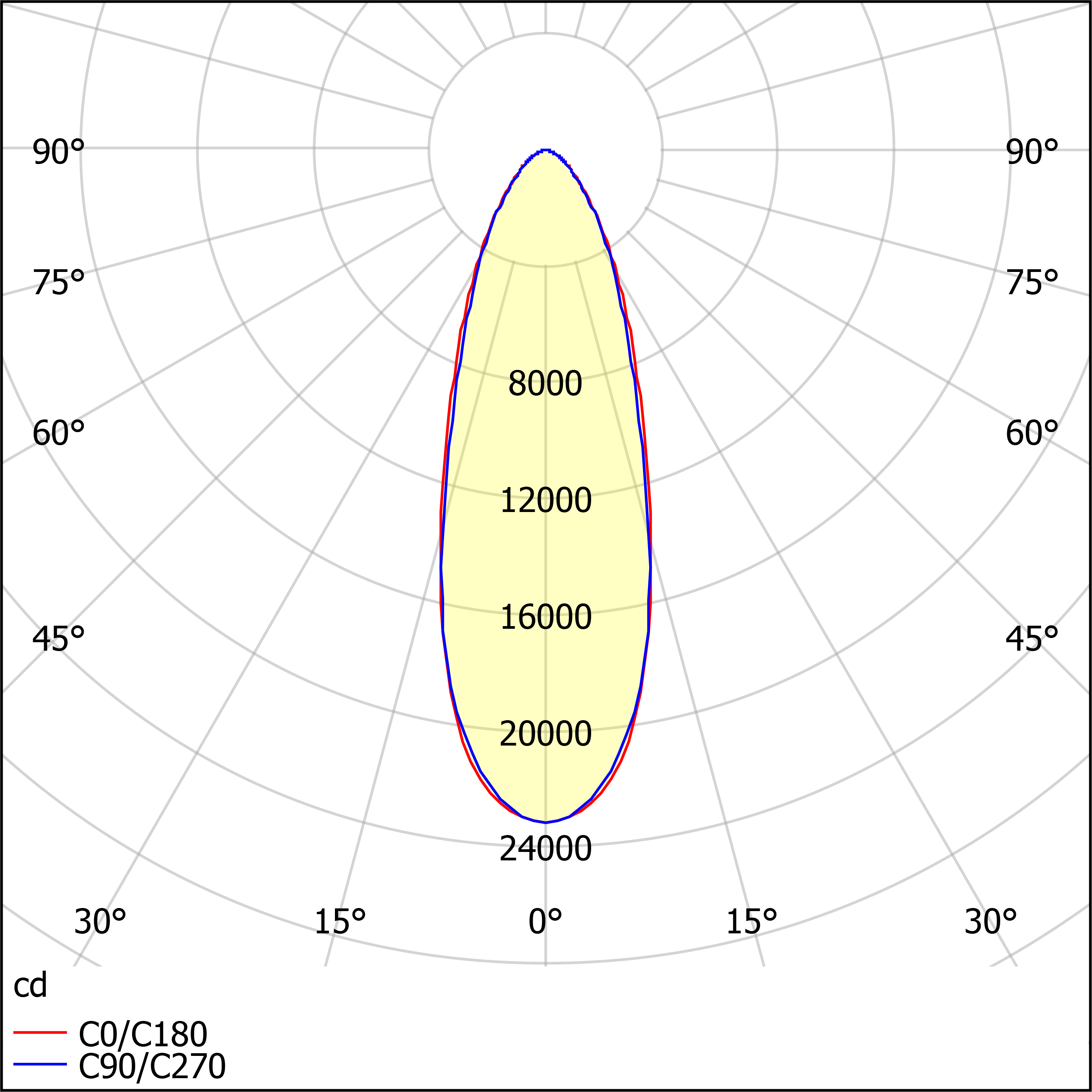

Кривая силы света
показать
Нормативный документ ТУ 3461-050-05014337-2012, ТР ЕАЭС 037/2016
Тип корпуса Литой
Корпус Алюминий
Цвет корпуса/материал окраски Серый (порошковое покрытие)
Уплотнительная прокладка Силиконовая резина
Тип замков Однозвенный
Замки Сталь нержавеющая
Цвет замков/материал окраски Серебристый
Тип оптической системы Стекло
Монтаж оптической системы Устанавливается в корпус на замки
Оптическая система Прозрачный
Материал оптической системы Темперированное стекло
Линза Прозрачная
Монтаж линзы На винты
Материал линзы Полимерный материал
Тип подключения Кабель
Подключение 3х2,5мм²
Способ установки Подвесной
Монтажные устройства Скоба
Тип монтажных устройств Штампованный
Размещение монтажных устройств Фиксированное
Цвет монтажных устройств/материал окраски Серый (порошковое покрытие)
Материал монтажных креплений Сталь
