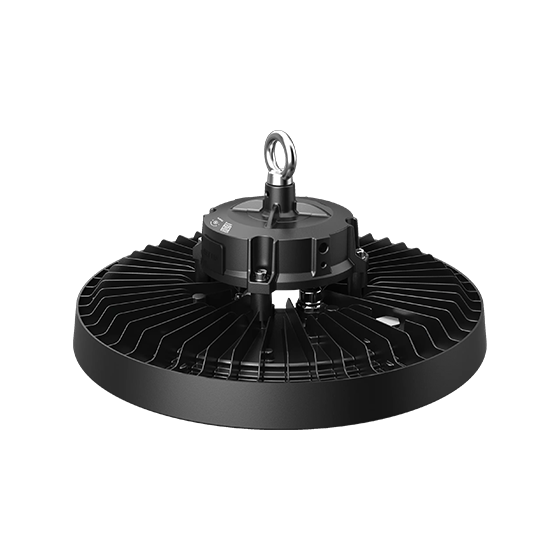

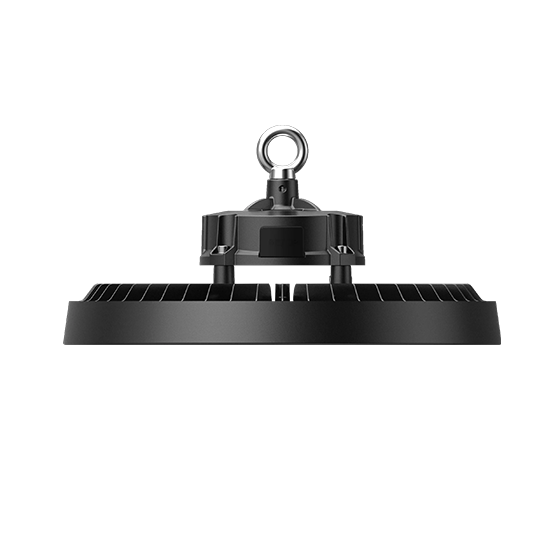

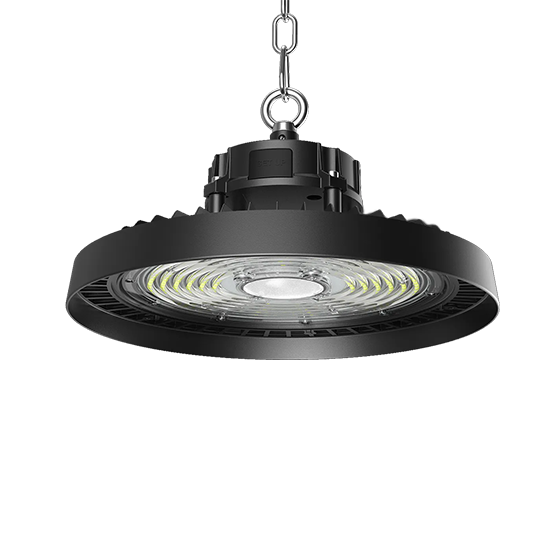

ДСП09 Arctur HE
ДСП09 Arctur HE
Источник света
Рабочий диапазон температур
Индекс цветопередачи
Цветовая температура, К
Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза
Тип корпуса:
Литой
Корпус:
Алюминий
Уплотнительная прокладка:
Силиконовая резина
Линза:
Прозрачная
Тип подключения:
Кабель
Способ установки:
Подвесной
Монтажные устройства:
Рым-болты с уплотнительной прокладкой
Расшифровка модификации
ДСП09-100
-
0
0
1
Arctur HE 750
1318510001
0 - базовое исполнение (КСС Г) (60°);
1 - КСС Д (90°);
2 - КСС Д (120°).
1 - КСС Д (90°);
2 - КСС Д (120°).
0 - базовое исполнение;
1 - RA (драйвер с управлением по протоколу 1-10В);
2 - RD (драйвер с управлением по протоколу DALI).
1 - RA (драйвер с управлением по протоколу 1-10В);
2 - RD (драйвер с управлением по протоколу DALI).
1 - прозрачный рассеиватель;
2 - темперированное прозрачное стекло.
2 - темперированное прозрачное стекло.
Arctur HE - коммерческое название;
Arctur Glass HE - коммерческое название;
RA - драйвер с управлением по протоколу 1-10В;
RD - драйвер с управлением по протоколу DALI;
Glass - защитное темперированное стекло;
750 - Ra=70 и T=5000K.
Arctur Glass HE - коммерческое название;
RA - драйвер с управлением по протоколу 1-10В;
RD - драйвер с управлением по протоколу DALI;
Glass - защитное темперированное стекло;
750 - Ra=70 и T=5000K.
Нажмите выделенную часть в наименовании модификации, для того чтобы узнать что она означает
0 - базовое исполнение (КСС Г) (60°);
1 - КСС Д (90°);
2 - КСС Д (120°).
1 - КСС Д (90°);
2 - КСС Д (120°).
0 - базовое исполнение;
1 - RA (драйвер с управлением по протоколу 1-10В);
2 - RD (драйвер с управлением по протоколу DALI).
1 - RA (драйвер с управлением по протоколу 1-10В);
2 - RD (драйвер с управлением по протоколу DALI).
1 - прозрачный рассеиватель;
2 - темперированное прозрачное стекло.
2 - темперированное прозрачное стекло.
Arctur HE - коммерческое название;
Arctur Glass HE - коммерческое название;
RA - драйвер с управлением по протоколу 1-10В;
RD - драйвер с управлением по протоколу DALI;
Glass - защитное темперированное стекло;
750 - Ra=70 и T=5000K.
Arctur Glass HE - коммерческое название;
RA - драйвер с управлением по протоколу 1-10В;
RD - драйвер с управлением по протоколу DALI;
Glass - защитное темперированное стекло;
750 - Ra=70 и T=5000K.
Параметры
|
Наименование
|
Код | Габариты, мм ? | Тип оптической системы | Оптическая система | Вт ? | кг ? | КСС | лм ? | лм/Вт ? | ° ? | Скачать | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
1318510001 | 255 | Рассеиватель | Прозрачный | 100 | 1.8 | "Г" глубокая | 17470 | 177 | 60° |
Документы для скачивания
|
|
|
|
1318510011 | 255 | Рассеиватель | Прозрачный | 100 | 1.8 | "Г" глубокая | 17470 | 177 | 60° |
Документы для скачивания
|
|
|
|
1318510021 | 255 | Рассеиватель | Прозрачный | 100 | 1.8 | "Г" глубокая | 17470 | 177 | 60° |
Документы для скачивания
|
|
|
Архив
|
1318510101 | 255 | Рассеиватель | Прозрачный | 100 | 1.8 | "Д" косинусная | 18116 | 181 | 90° |
Документы для скачивания
|
|
|
|
1318510111 | 255 | Рассеиватель | Прозрачный | 100 | 1.8 | "Д" косинусная | 18116 | 181 | 90° |
Документы для скачивания
|
|
|
|
1318510121 | 255 | Рассеиватель | Прозрачный | 100 | 1.8 | "Д" косинусная | 18116 | 181 | 90° |
Документы для скачивания
|
|
|
Архив
|
1318510202 | 255 | Стекло | Прозрачный | 100 | 1.8 | "Д" косинусная | 18733 | 187 | 120° |
Документы для скачивания
|
|
|
|
1318510212 | 255 | Стекло | Прозрачный | 100 | 1.8 | "Д" косинусная | 18700 | 187 | 120° |
Документы для скачивания
|
|
|
|
1318510222 | 255 | Стекло | Прозрачный | 100 | 1.8 | "Д" косинусная | 18700 | 187 | 120° |
Документы для скачивания
|
|
|
|
1318515001 | 255 | Рассеиватель | Прозрачный | 150 | 1.8 | "Г" глубокая | 26076 | 174 | 60° |
Документы для скачивания
|
|
|
Наименование
|
Код | Габариты, мм ? | Тип оптической системы | Оптическая система | Вт ? | кг ? | КСС | лм ? | лм/Вт ? | ° ? | Скачать | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Архив
|
1318510101 | 255 | Рассеиватель | Прозрачный | 100 | 1.8 | "Д" косинусная | 18116 | 181 | 90° |
Документы для скачивания
|
|
|
Архив
|
1318510202 | 255 | Стекло | Прозрачный | 100 | 1.8 | "Д" косинусная | 18733 | 187 | 120° |
Документы для скачивания
|
|
|
Архив
|
1318520101 | 300 | Рассеиватель | Прозрачный | 200 | 2.2 | "Д" косинусная | 36583 | 182 | 90° |
Документы для скачивания
|
|
|
Наименование
|
Код | Тип изделия | кг ? | Скачать | |
|---|---|---|---|---|---|
|
|
1233000001 | Коннектор | |||
|
|
1233000002 | Коннектор | |||
|
|
1233000003 | Коннектор | |||
|
|
1233000009 | Коннектор | |||
|
|
1233000010 | Коннектор | |||
|
Архив
|
1292000001 | Комплект для монтажа |
Документы для скачивания
|
||
|
|
1292000002 | Комплект для монтажа |
Документы для скачивания
|
||
