ОФГШ

Расшифровка модификации

ОФГШ -

-75/140

-гц

71 04.262421

6 - Высота опоры: 6 м;
8 - Высота опоры: 8 м;
10 - Высота опоры: 10 м;
12 - Высота опоры: 12 м.

75/140 - Верхний/нижний диаметр: 75/140 мм;
75/150 - Верхний/нижний диаметр: 75/150 мм;
75/196 - Верхний/нижний диаметр: 75/196 мм;
75/220 - Верхний/нижний диаметр: 75/220 мм.

гц - Покрытие: горячий цинк;
по - Покрытие: порошковая окраска.

Нажмите выделенную часть в наименовании модификации, для того чтобы узнать что она означает

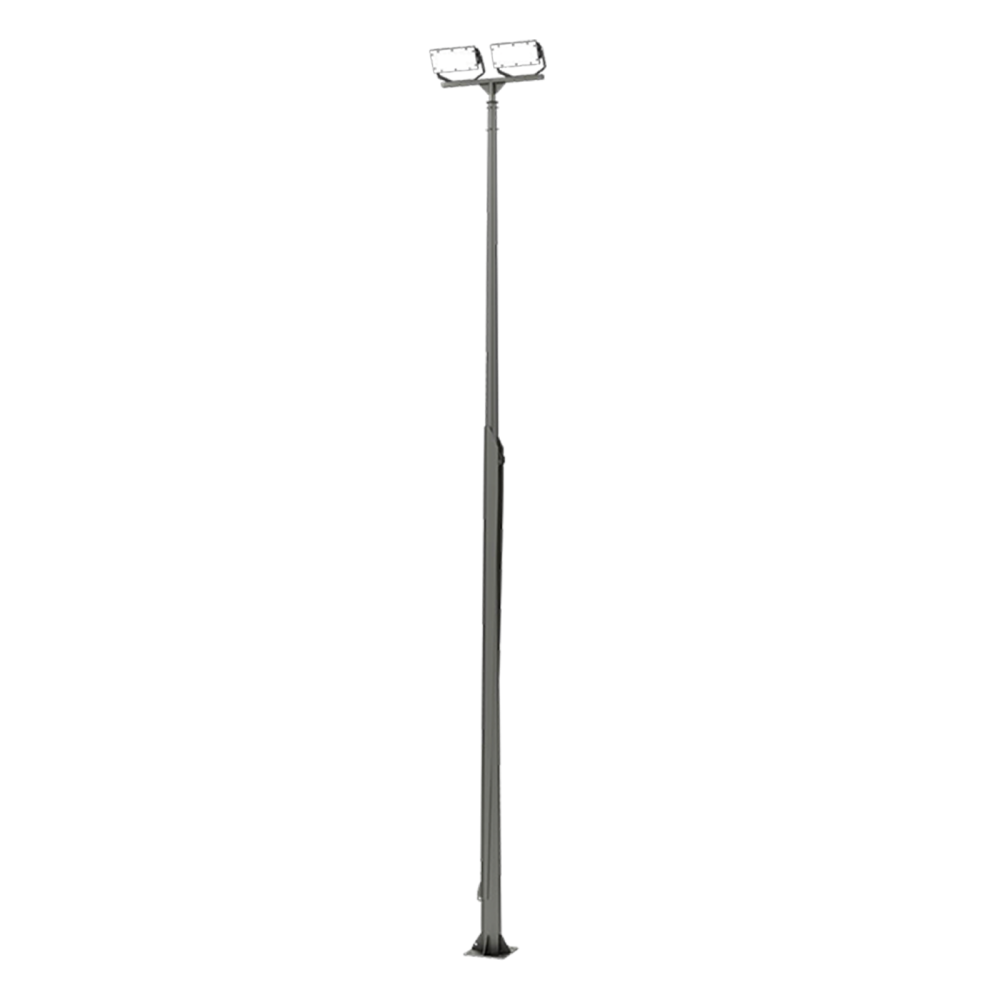

ОФГШ - 6 -75/140 -гц 71 04.262421

6 - Высота опоры: 6 м;
8 - Высота опоры: 8 м;
10 - Высота опоры: 10 м;
12 - Высота опоры: 12 м.

гц - Покрытие: горячий цинк;
по - Покрытие: порошковая окраска.

	Код	Габариты, мм ?	Способ установки на опору	кг ?	Dн, мм ?	Dв, мм ?
Опора ОФГШ-6-75/140-гц	71 04.262421	6000	Фланцевый	101	140	75
Опора ОФГШ-6-75/140 гц+по	71 04.262426	6000	Фланцевый	101	140	75
Опора ОФГШ-8-75/150 гц	71 04.262429	8000	Фланцевый	164	150	75
Опора ОФГШ-8-75/150 гц+по	71 04.262434	8000	Фланцевый	164	150	75
Опора ОФГШ-10-75/196-гц	71 04.262447	10000	Фланцевый	223	196	75
Опора ОФГШ-12-75/220-гц	71 04.262449	12000	Фланцевый	285	220	75

	Код	Габариты, мм ?	Способ установки на опору	кг ?	Dн, мм ?	Dв, мм ?
Опора ОФГШ-6-75/140-гц	71 04.262421	6000	Фланцевый	101	140	75
Опора ОФГШ-6-75/140 гц+по	71 04.262426	6000	Фланцевый	101	140	75
Опора ОФГШ-8-75/150 гц	71 04.262429	8000	Фланцевый	164	150	75
Опора ОФГШ-8-75/150 гц+по	71 04.262434	8000	Фланцевый	164	150	75
Опора ОФГШ-10-75/196-гц	71 04.262447	10000	Фланцевый	223	196	75
Опора ОФГШ-12-75/220-гц	71 04.262449	12000	Фланцевый	285	220	75

	Код	Габариты, мм ?	Тип изделия	кг ?
Закладная деталь ФМ-0,133-1,5-МЦ200-4-М16-б	72 02 15 133 (200) 04	1500	Закладная деталь	26
Закладная деталь ФМ-0,159-1,5-МЦ300-4-М24-б	72 02 15 159 (300) 04	1500	Закладная деталь	30
Закладная деталь ФМ-0,219-2,0-МЦ300-4-М24-б	72 02 20 219 (300) 04	2000	Закладная деталь	60
Кронштейн 14К1-0,2-0-Ф3(Т)-гц	73 014.262553	200	Кронштейн	11
Кронштейн 14К1-0,2-0-Ф3(Т)-гц+по	73 014.262552	200	Кронштейн	11
Кронштейн 14К2-0,2-0,6-Ф3(Т)-гц	73 014.262551	200	Кронштейн	11
Кронштейн 14К2-0,2-0,6-Ф3(Т)-гц+по	73 014.262549	200	Кронштейн	11
Кронштейн 14К3-0,2-1,0-Ф3(Т)-гц	73 014 02 15 02	200	Кронштейн	11
Кронштейн 14К3-0,2-1,0-Ф3(Т)-гц+по	73 014.262548	200	Кронштейн	11
Кронштейн 14К3-0,5-1,5-Ф3(Т)-гц	73 014.262547	200	Кронштейн	13

Товары 1 - 10 из 11

1 2 ... 2 След.
