ОФН

Расшифровка модификации

ОФН -

(76)

-02-гц

71 01 03 (76) 100 02 02

3 - Высота опоры: 3 м;
4 - Высота опоры: 4 м;
5 - Высота опоры: 5 м;
6 - Высота опоры: 6 м;
7 - Высота опоры: 7 м;
8 - Высота опоры: 8 м;
9 - Высота опоры: 9 м;

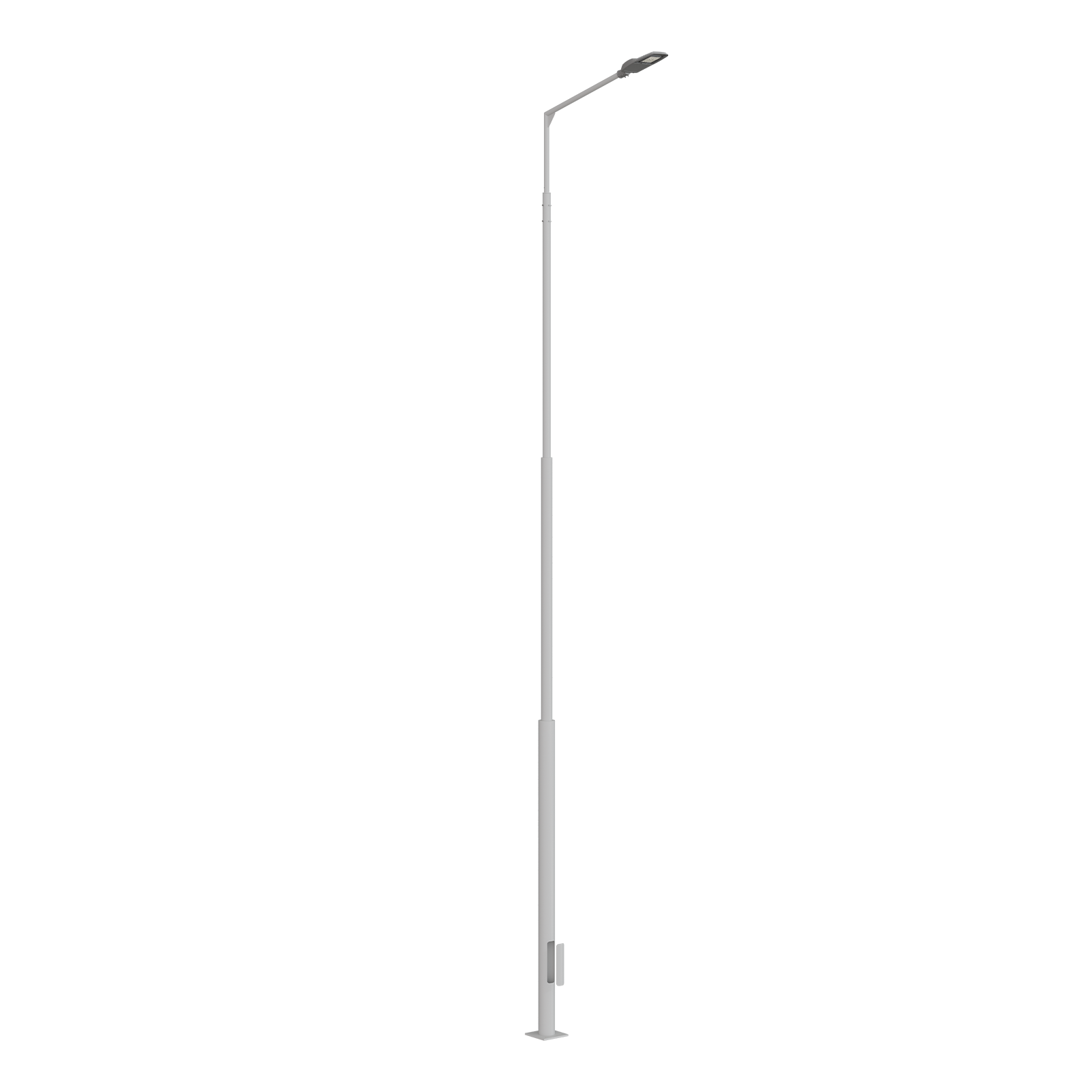

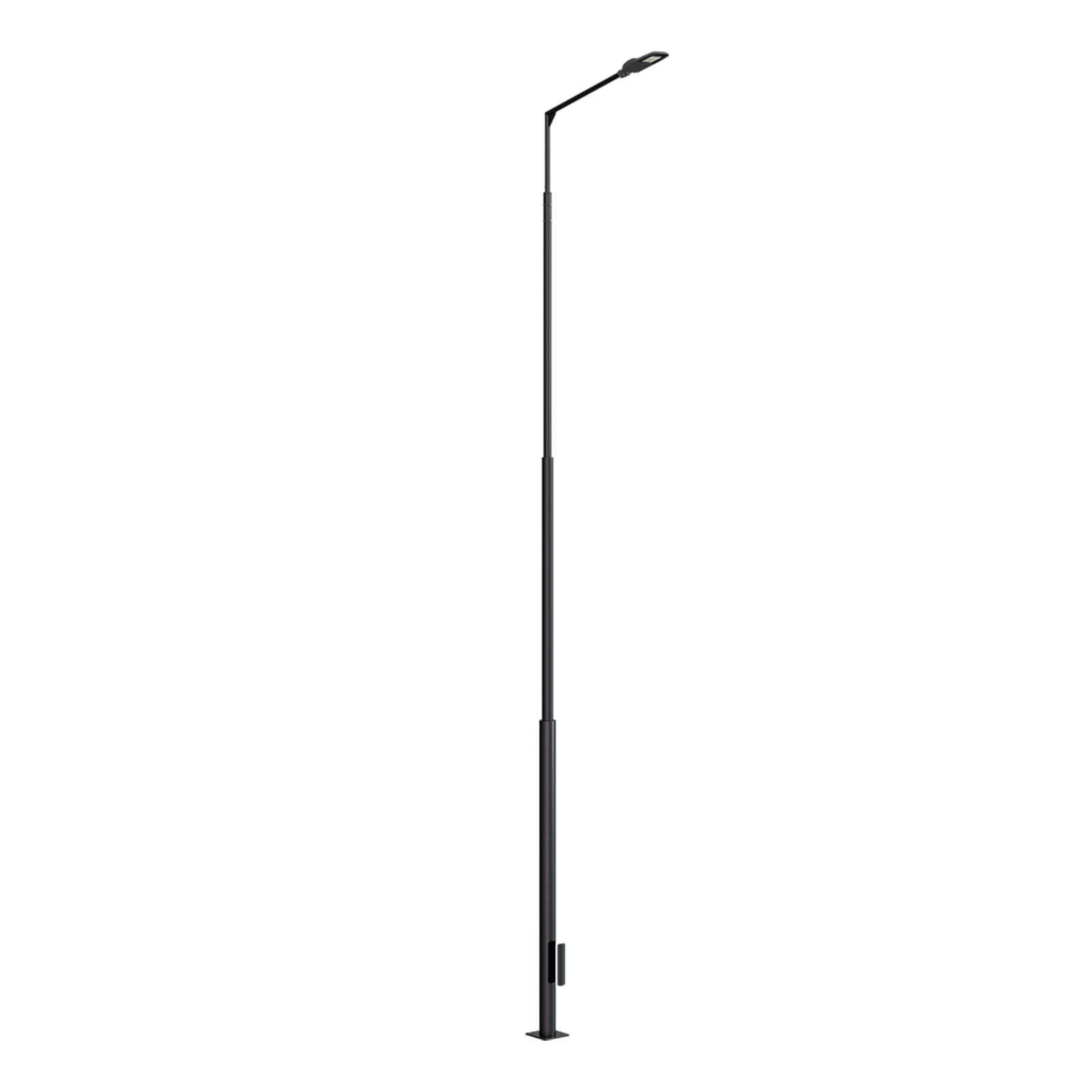

10 - Высота опоры: 10 м.

76 - Верхний диаметр: 76 мм.

02 - Обустройство люка;
гц - Покрытие: горячий цинк;
по - Покрытие: порошковая окраска.

Нажмите выделенную часть в наименовании модификации, для того чтобы узнать что она означает

ОФН - 3 (76) -02-гц 71 01 03 (76) 100 02 02

76 - Верхний диаметр: 76 мм.

02 - Обустройство люка;
гц - Покрытие: горячий цинк;
по - Покрытие: порошковая окраска.

	Код	Габариты, мм ?	Способ установки на опору	кг ?	Dн, мм ?	Dв, мм ?	Размер УМ ?

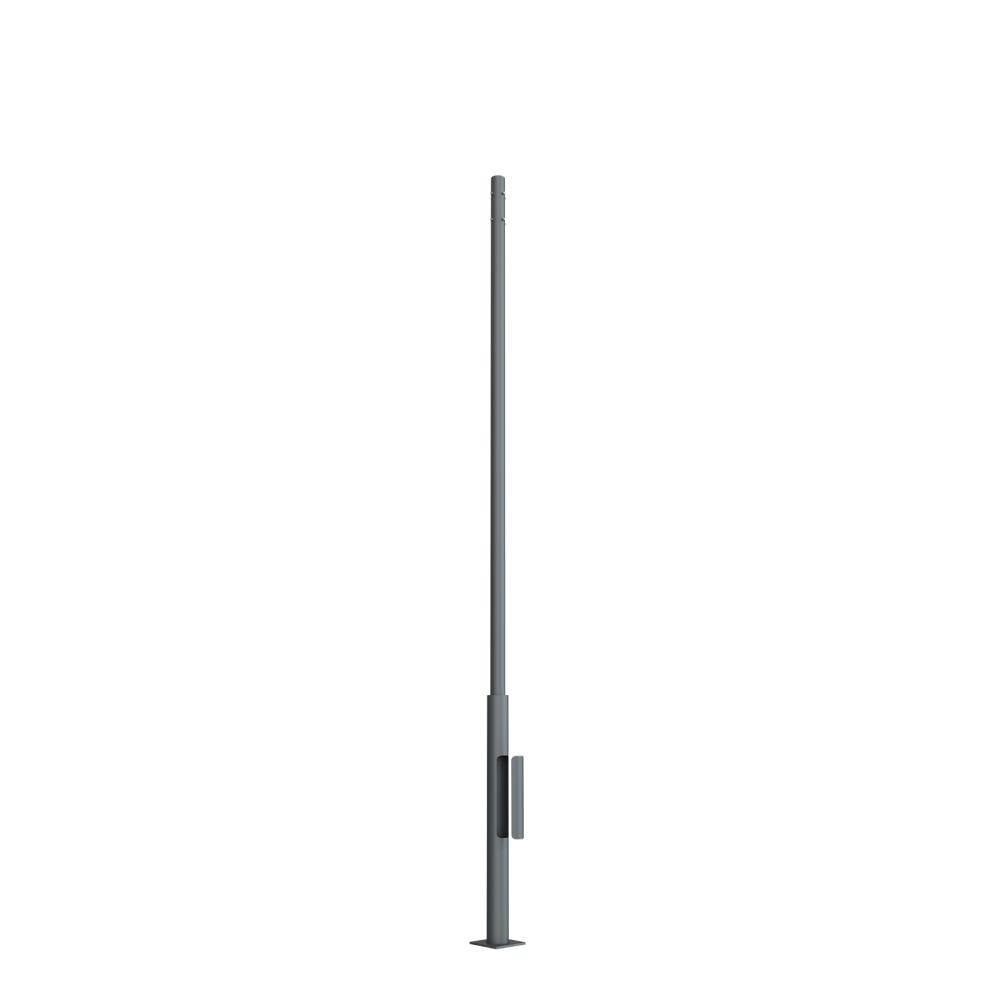

ОФН-3(76)-02-гц	71 01 03 (76) 100 02 02	3000	Фланцевый	28	108	76	57
ОФН-3(76)-02-гц+по	71 01 03 (76) 100 02 03	3000	Фланцевый	28	108	76	57
ОФН-4(76)-02-гц	71 01 04 (76) 100 02 02	4000	Фланцевый	36	108	76	57
ОФН-4(76)-02-гц+по	71 01 04 (76) 100 02 03	4000	Фланцевый	36	108	76	57

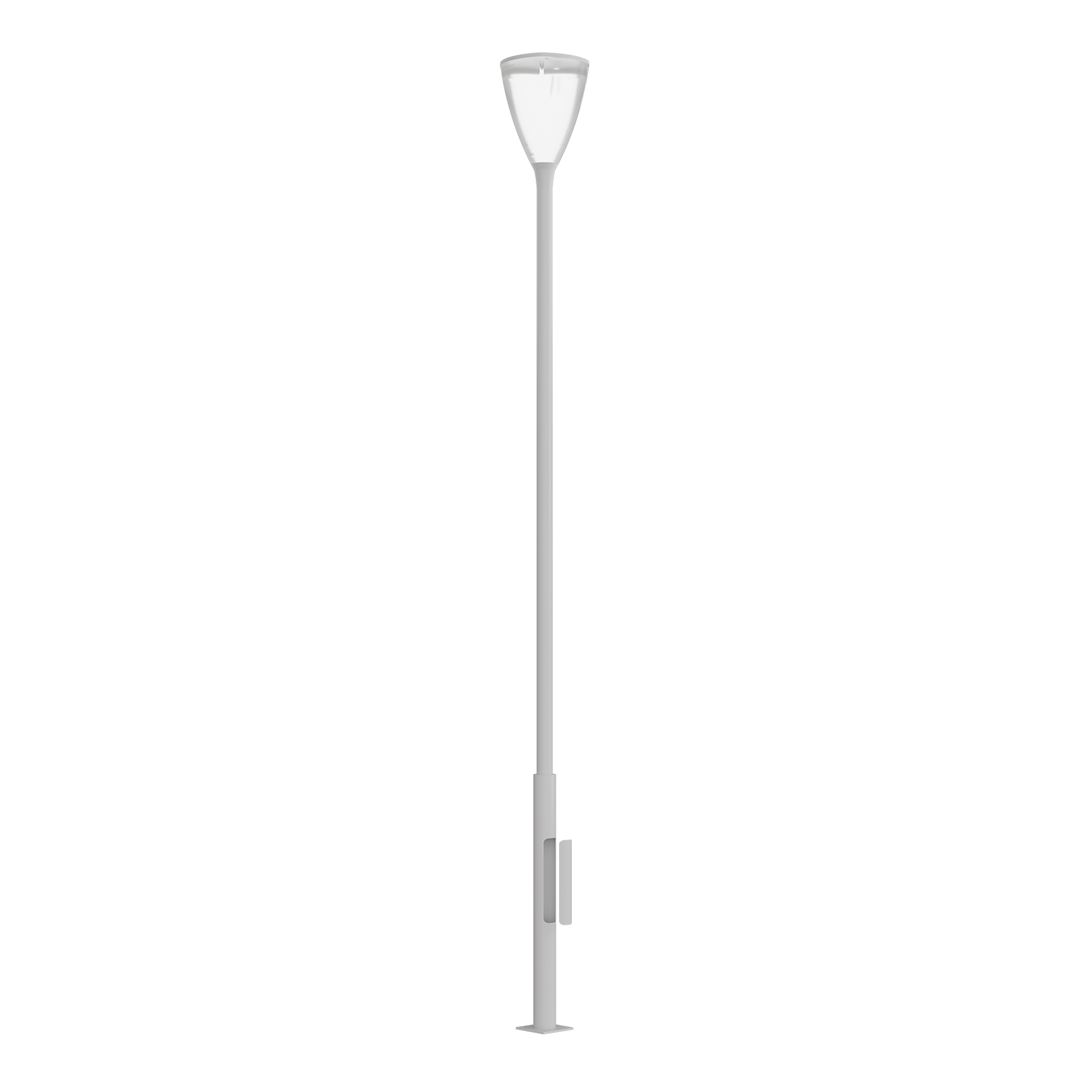

ОФН-5(76)-02-гц	71 01 05 (76) 100 02 02	5000	Фланцевый	44	108	76	57

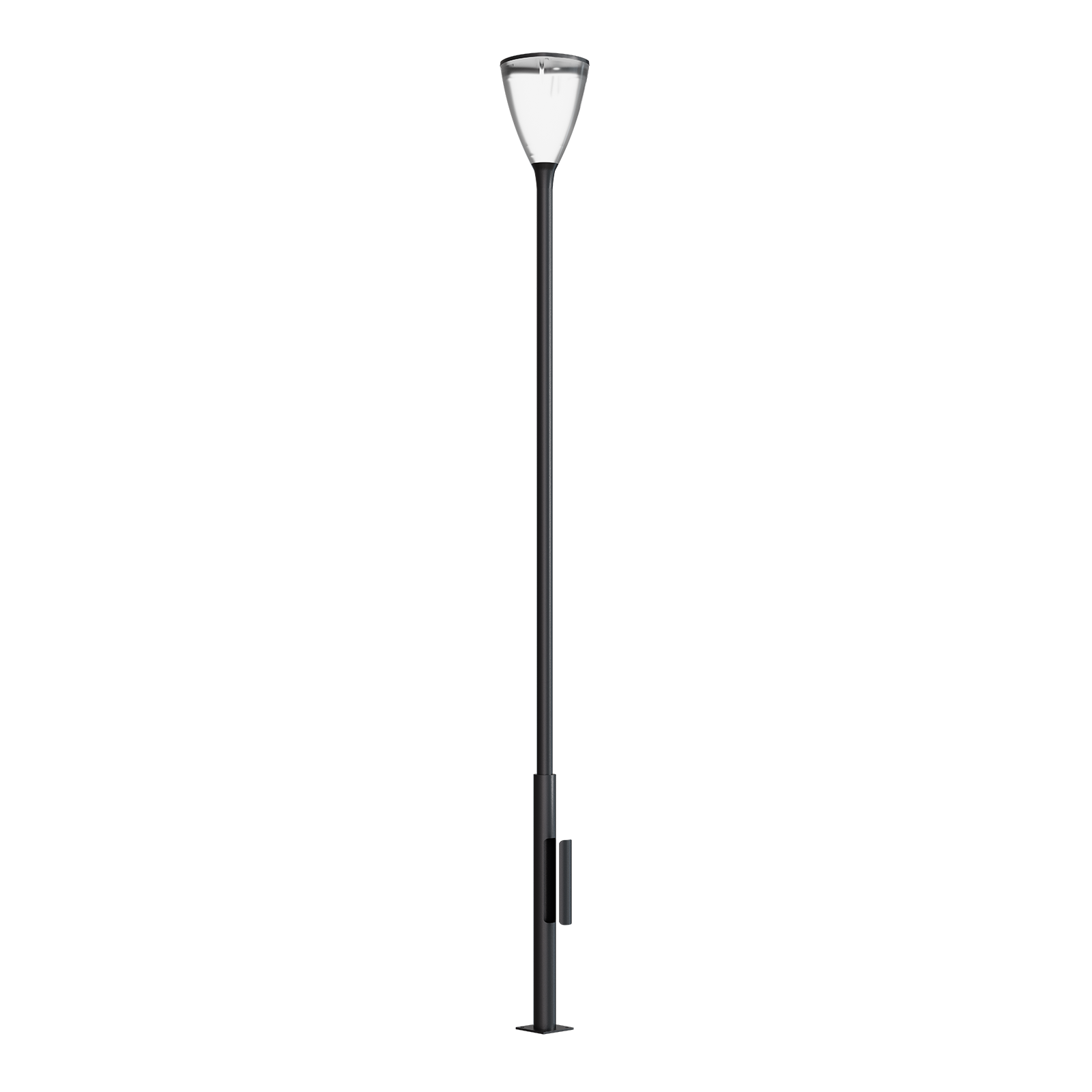

ОФН-5(76)-02-гц+по	71 01 05 (76) 100 02 03	5000	Фланцевый	44	108	76	57

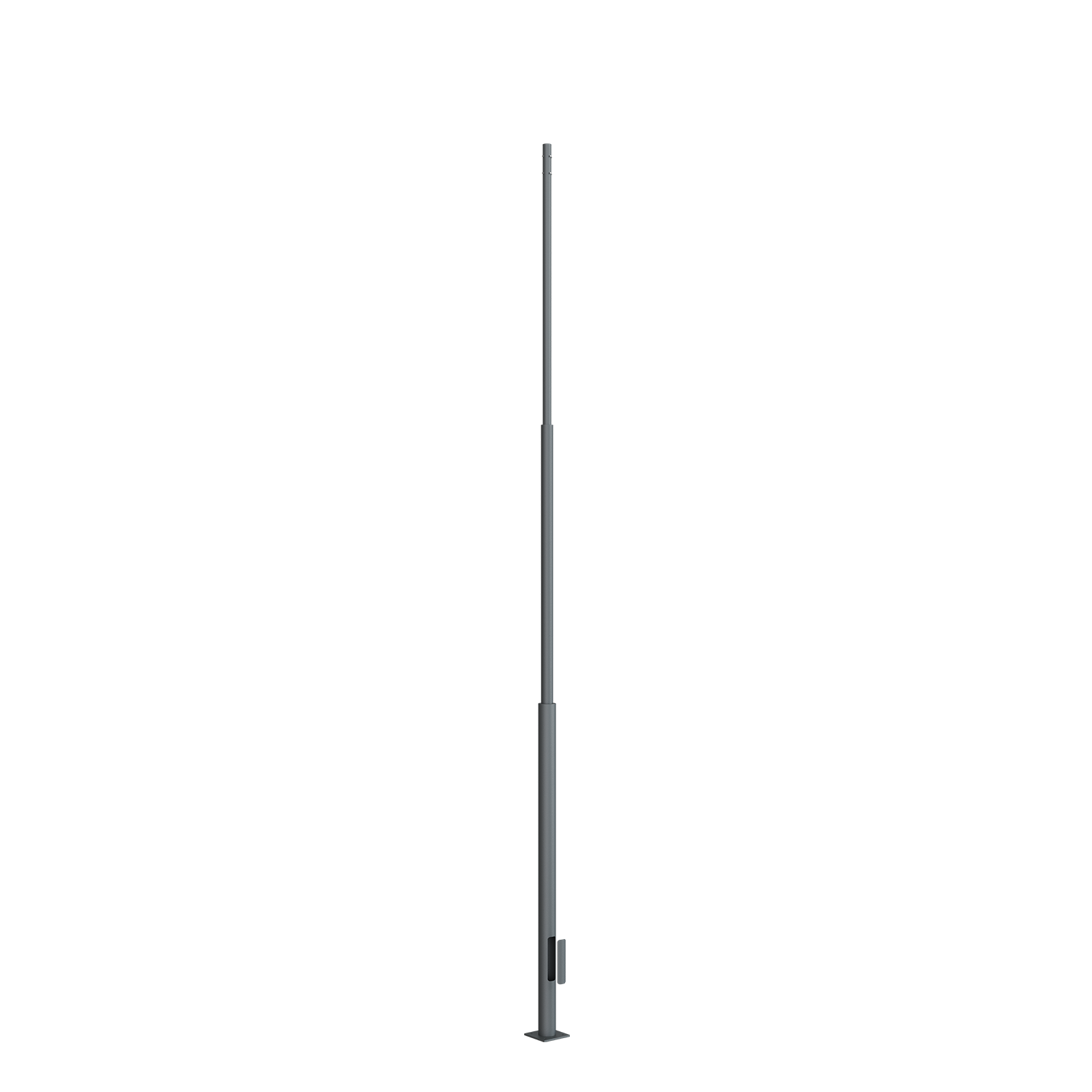

ОФН-6(76)-02-гц	71 01 06 (76) 100 02 02	6000	Фланцевый	82	159	76	57
ОФН-6(76)-02-гц+по	71 01 06 (76) 100 02 03	6000	Фланцевый	82	159	76	57
ОФН-7(76)-02-гц	71 01 07 (76) 100 02 02	7000	Фланцевый	108	159	76	57
ОФН-7(76)-02-гц+по	71 01 07 (76) 100 02 03	7000	Фланцевый	108	159	76	57

Продукция 1 - 10 из 16

1 2 ... 2 След.

	Код	Габариты, мм ?	Способ установки на опору	кг ?	Dн, мм ?	Dв, мм ?	Размер УМ ?
ОФН-3(76)-02-гц	71 01 03 (76) 100 02 02	3000	Фланцевый	28	108	76	57
ОФН-3(76)-02-гц+по	71 01 03 (76) 100 02 03	3000	Фланцевый	28	108	76	57
ОФН-4(76)-02-гц	71 01 04 (76) 100 02 02	4000	Фланцевый	36	108	76	57
ОФН-4(76)-02-гц+по	71 01 04 (76) 100 02 03	4000	Фланцевый	36	108	76	57
ОФН-5(76)-02-гц	71 01 05 (76) 100 02 02	5000	Фланцевый	44	108	76	57
ОФН-5(76)-02-гц+по	71 01 05 (76) 100 02 03	5000	Фланцевый	44	108	76	57
ОФН-6(76)-02-гц	71 01 06 (76) 100 02 02	6000	Фланцевый	82	159	76	57
ОФН-6(76)-02-гц+по	71 01 06 (76) 100 02 03	6000	Фланцевый	82	159	76	57
ОФН-7(76)-02-гц	71 01 07 (76) 100 02 02	7000	Фланцевый	108	159	76	57
ОФН-7(76)-02-гц+по	71 01 07 (76) 100 02 03	7000	Фланцевый	108	159	76	57

Продукция 1 - 10 из 16

1 2 ... 2 След.

	Тип изделия	Код	Габариты, мм ?	кг ?
Закладная деталь ФМ-0,108-1,0-МЦ150-4-М16-б	Закладная деталь	72 02 10 108 (150) 04	1000	11
Закладная деталь ФМ-0,108-1,2-МЦ150-4-М16-б	Закладная деталь	72 02 12 108 (150) 04	1200	13
Закладная деталь ФМ-0,159-1,2-МЦ200-4-М24-б	Закладная деталь	72 02 12 159 (200) 04	1200	27
Закладная деталь ФМ-0,159-1,5-МЦ200-4-М24-б	Закладная деталь	72 02 15 159 (200) 04	1500	30
Закладная деталь ФМ-0,159-2,0-МЦ300-4-М24-б	Закладная деталь	72 02 20 159 (300) 04	2000	47
Кронштейн 1К1-0,5-0,5-Ф3-гц	Кронштейн	73 001.262478	48/500	4
Кронштейн 1К1-0,5-0,5-Ф3-гц+по	Кронштейн	73 001.262479	48/500	4
Кронштейн 1К1-1,0-1,0-Ф3-гц	Кронштейн	73 001.262486	48/1000	8
Кронштейн 1К1-1,0-1,0-Ф3-гц+по	Кронштейн	73 001.262487	48/1000	9
Кронштейн 1К1-1,0-1,5-Ф3-гц	Кронштейн	73 001.262492	48/1000	9
