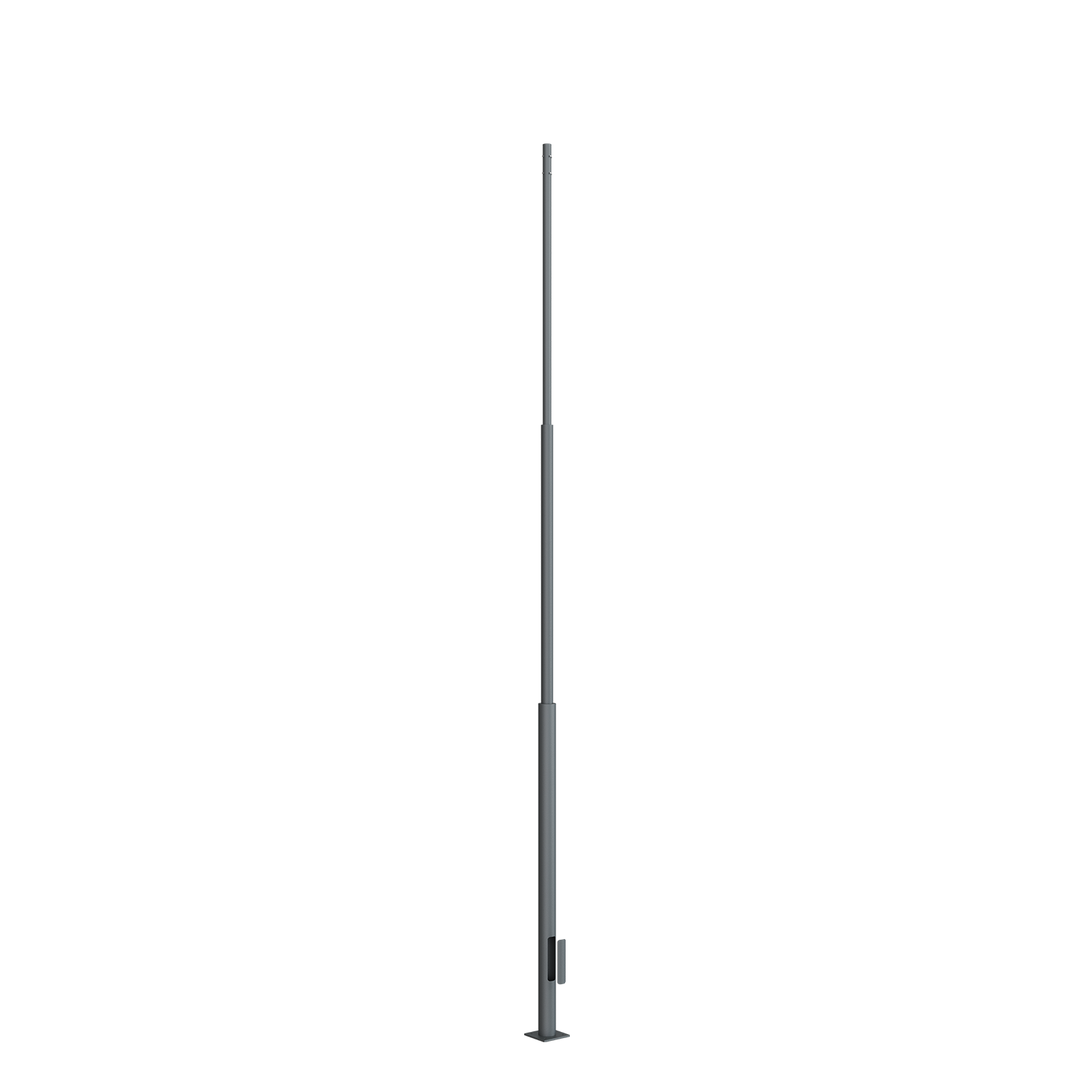

ОФН-7(76)-02-гц+по
Код: 71 01 07 (76) 100 02 03
Применение
Опора предназначена для освещения парков, скверов и зеленых зон, пешеходных дорожек, городской инфраструктуры. Устанавливается на фланцевую закладную с применением болтов или резьбовых шпилек. Закладная деталь предназначена для бетонирования в грунт.
Описание серии

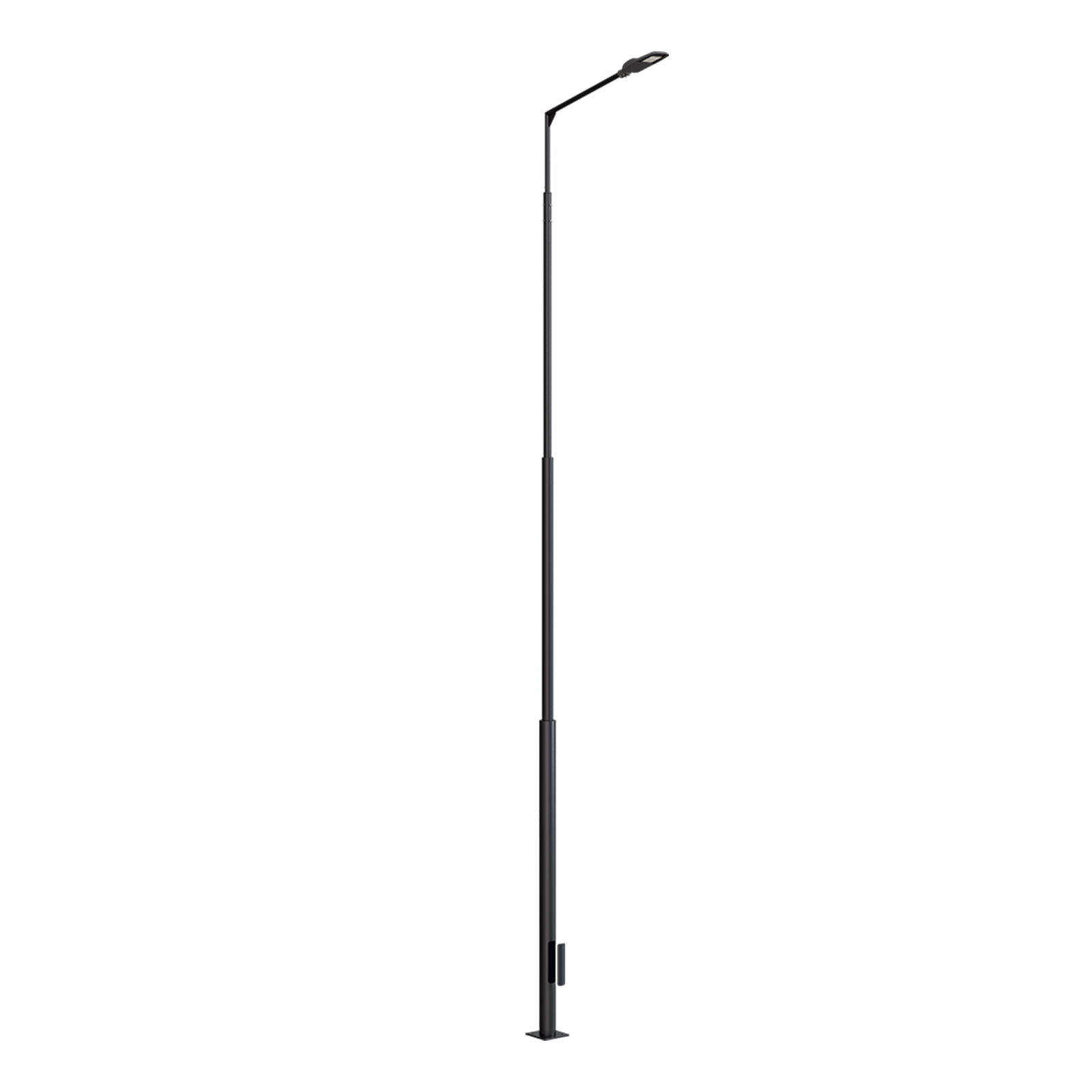

Опора ОФН-7(76)-02-гц+по
Характеристики
Габаритные характеристики
Масса, кг
108
Высота (H), мм
7000
Диаметр Dн (d1), мм
159
Диаметр d2, мм
108
Диаметр Dв (d3), мм
76
Размер установочного места кронштейна/светильника
57
Габаритный размер фланца/кондуктора (диаметр или сторона квадрата), мм
295
Межцентровое расстояние отверстий, мм
200
Количество отверстий на фланце, шт
4
Диаметр отверстий во фланце, мм
23
Толщина стенки, мм
4
Тех. характеристики (конструкция)
Тип опоры
Несиловая
Форма опоры
Трубчатая
Защита от коррозии
Горячее цинкование (Zn>60мкм)
Цвет опоры/материал окраски
Черный RAL 9005 (порошковое покрытие)
Ствол
Сталь
Тип ствола
Высококачественный трубный прокат (Электросварная труба)
Способ установки на опору
Фланцевый
Подвод питания
Подземный
Способ установки
Фланцевый
Монтажные устройства
Фланцевое с винтами М10 - в комплекте
Размещение монтажных устройств
Фиксированное (сварка на стволе)
Технические данные
Закладная деталь - заказывается дополнительно
