Общественное освещение

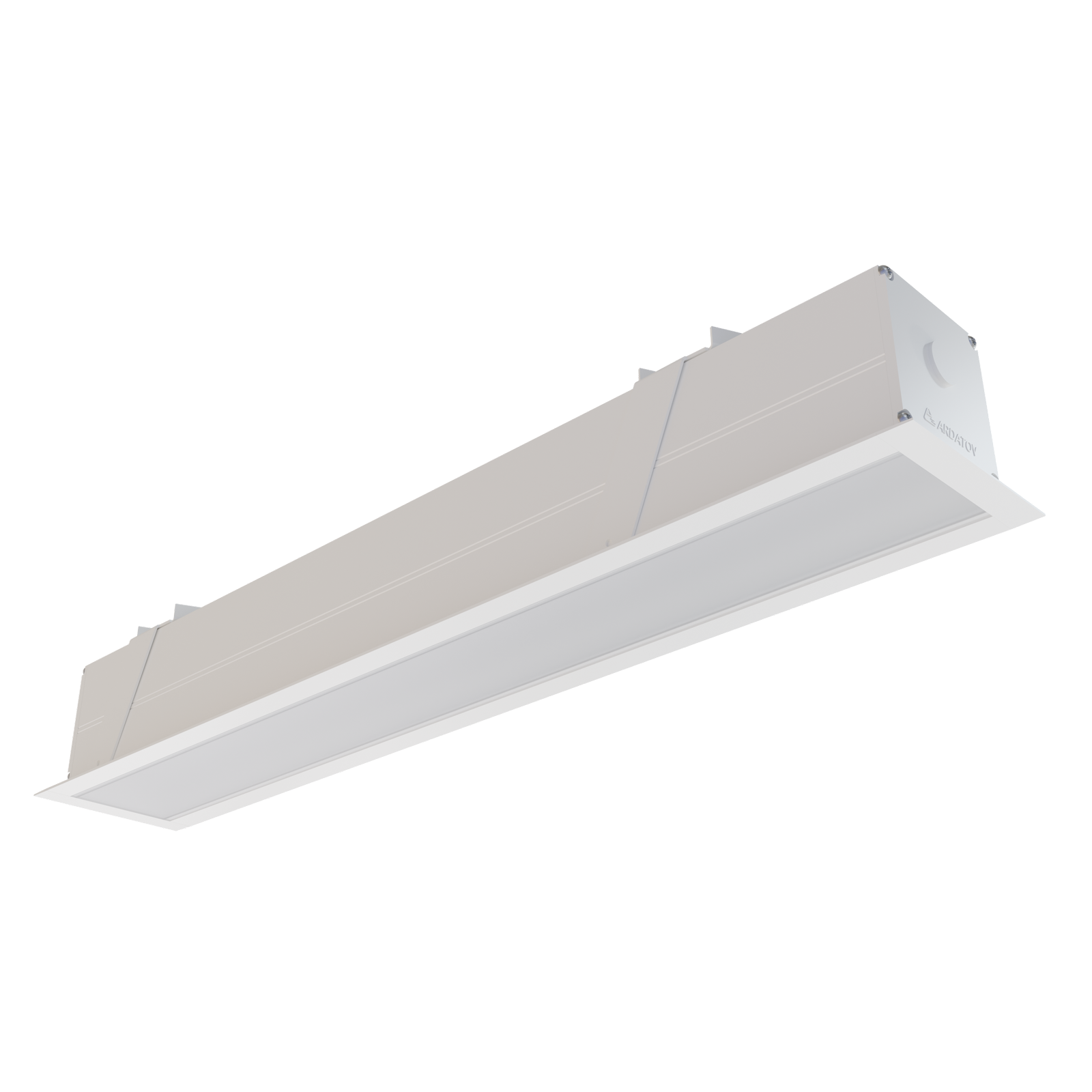

ДВО02-20-021 Line RD 840
Нормативный документ: ТУ 3461-048-05014337-2011, ТР ЕАЭС 037/2016
Код: 1223420021
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405110039
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.40.25.123
Класс защиты от поражения электрическим током
Степень защиты от пыли и влаги
Источник света
Климатическое исполнение
Рабочий диапазон температур
EAC
Индекс цветопередачи
Цветовая температура, К
Применение
Предназначены для общего освещения общественных и производственных помещений,торговых залов, гипермаркетов, складских помещений.
20
Мощность (в нижнюю полусферу), Вт
1819
Световой поток (в нижнюю полусферу), лм
91
Световая отдача (в нижнюю полусферу), лм/Вт
80
Ra
4000
CCT, К
Описание серии

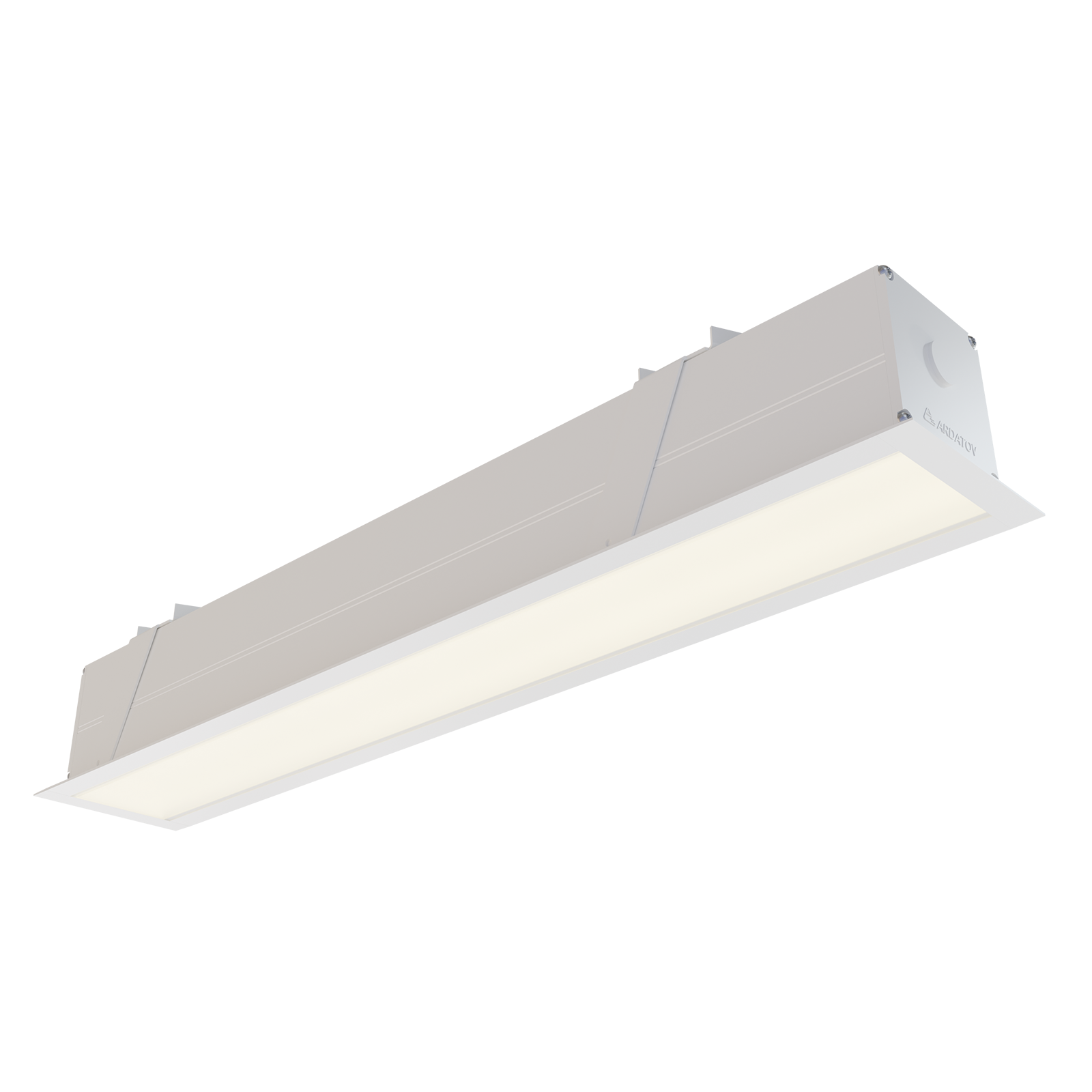

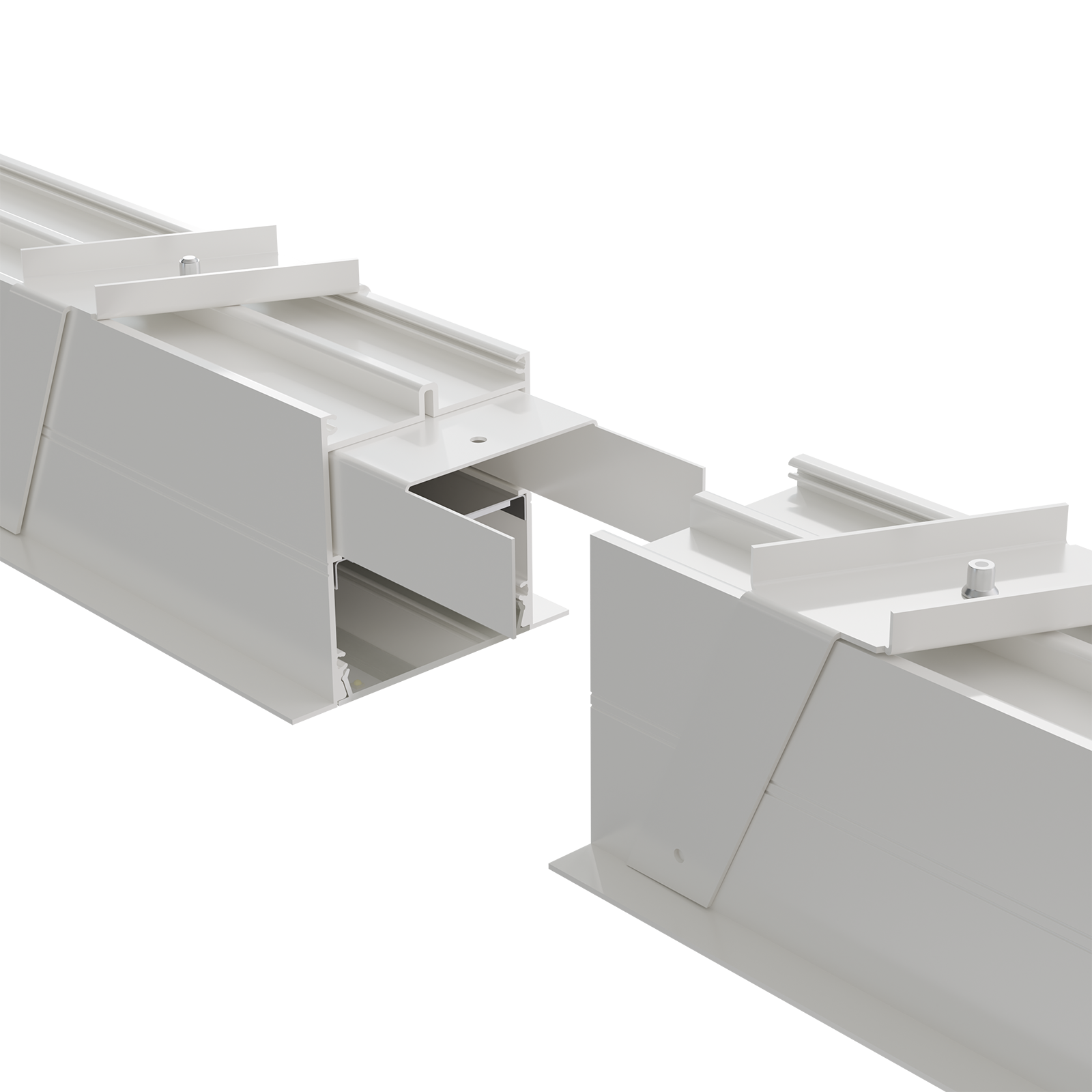

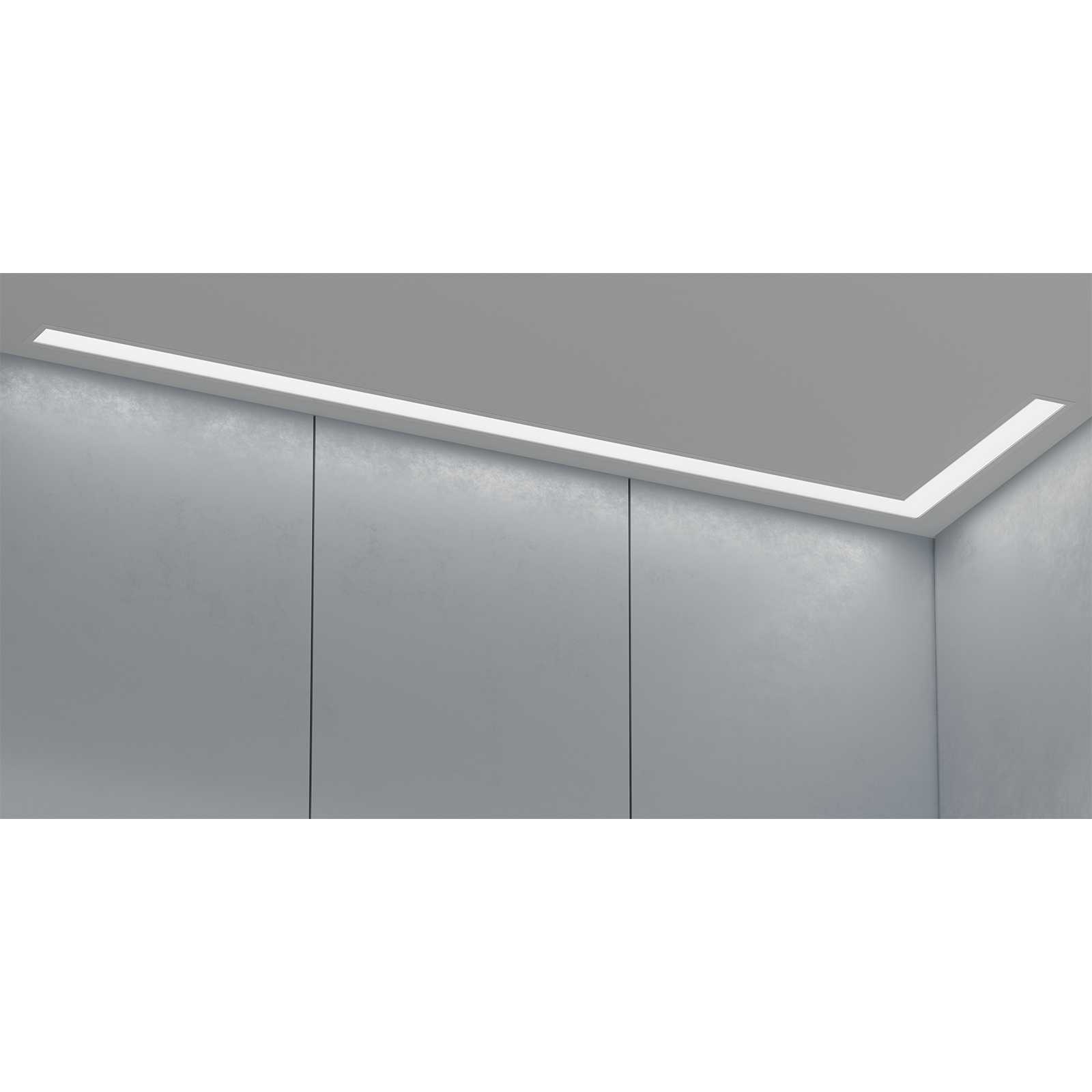

- Светодиодный светильник с полимерным опаловым бестеневым рассеивателем создан на базе современных полупроводниковых технологий, Корпус выполнен из алюминиевого сплава который базово окрашен порошковой краской белого цвета. Опционально может быть окрашен в любой цвет по шкале RAL. Имеет удобный и быстрый монтаж. Светильники серии ДВО02 возможно установить в линию, а также собрать в различные формы с помощью Г, Х и Т –образных переходов. Класс пылевлагозащиты – IP20. Светильник устанавливается в потолки с профилем T15, T24, реечные потолки, поверхности из гипсокартона.Базовая ветовая температура – 4000 К. Можно заказать LED-светильник линейки ДВО02 Line с цветовой температурой 3000 К и 5000 К. Светильники укомплектовываются светодиодами CRI>80 и CRI >90 в соответствие с требованиями к современным нормам освещения общественных пространств, в том числе образовательных (сады, школы) и мед. учреждений.Устройство может быть оснащено блоком аварийного питания, которое способно проработать в аварийном режиме до 3 часов. Обеспечивает оптимальный световой поток в аварийном режиме, быстро включается и стабильно функционирует. Предусмотрена возможность оснащения светильников драйвером, работающим по протоколу DALI, для интеграции в систему управления освещением, с помощью которой можно управлять интенсивностью светового потока, менять сценарии освещения в зависимости от выбранных условий тем самым обеспечивая экономию электроэнергии.ПрименениеLED-светильник устанавливается в подвесной потолок, подходит для использования в офисных, административных, торговых и складских помещениях.
Электротехнические характеристики
Мощность (в нижнюю полусферу), Вт
20
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC/DC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
198
Номинальное напряжение max AC, В
264
Частота тока питающей сети, Гц
50
Запуск при напряжении не менее (для работы в сетях постоянного тока), В
190
Номинальное напряжение DC, В
220
Номинальное напряжение min DC, В
176
Номинальное напряжение max DC, В
280
Коэффициент мощности (PF)
0,98
Тип аппарата защиты
16А тип С
Пусковой ток, А
23,00
Рекомендуемое количество светильников на автоматический выключатель
57
Длительность пускового тока, мкс
176
Количество светильников подключенных на одну фазу, шт
100
Эксплуатационные характеристики
IP (Степень защиты)
IP20
Класс защиты от поражения электрического тока
I
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
1
Рабочая температура max,°C
35
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
3
Длина (L), мм
563
Ширина (B), мм
100
Высота (H), мм
0
Высота с креплением (H1), мм
115
Установочная длина (A), мм
575
Установочная ширина (a), мм
80

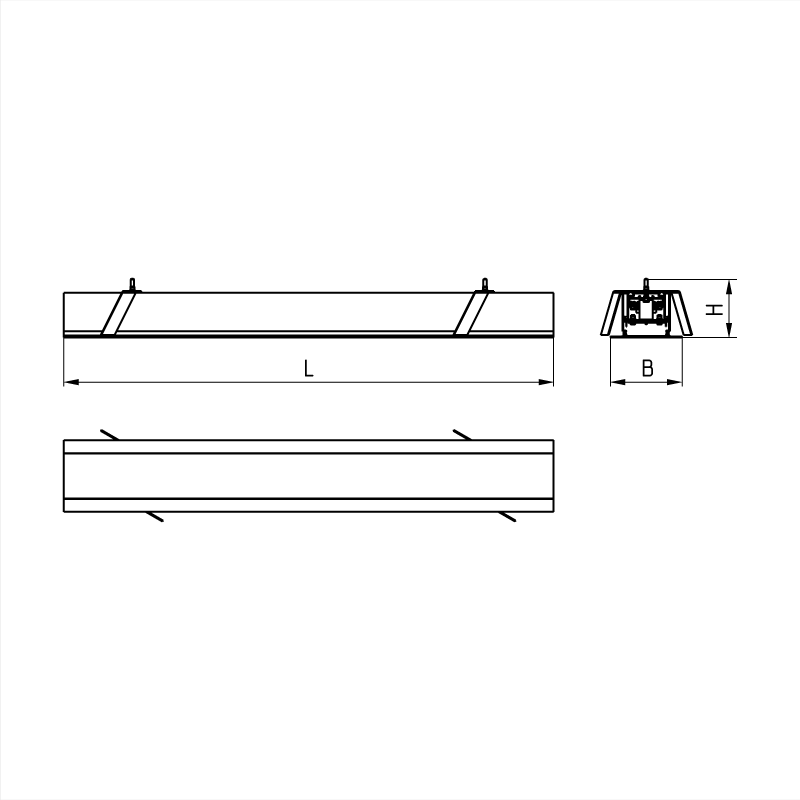

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773045039
ITF14
14600773045043
ITF14: Количество в упаковке, шт
0
ITF14: Вес упаковки, кг
0
Система управлением освещением
Управление
DALI
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Ra
80
CCT, К
4000
Световой поток (в нижнюю полусферу), лм
1819
Световая отдача (в нижнюю полусферу), лм/Вт
91
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Коэффициент пульсации, не более, %
1
Тип корпуса
Экструдированный
Корпус
Алюминий
Цвет корпуса/материал окраски
Белый (порошковое покрытие)
Вводное устройство
Сальниковый ввод
Материал вводного устройства
Кремнийорганическая резина
Тип оптической системы
Рассеиватель
Монтаж оптической системы
Устанавливается в корпус
Оптическая система
Опаловый
Материал оптической системы
Полимерный материал

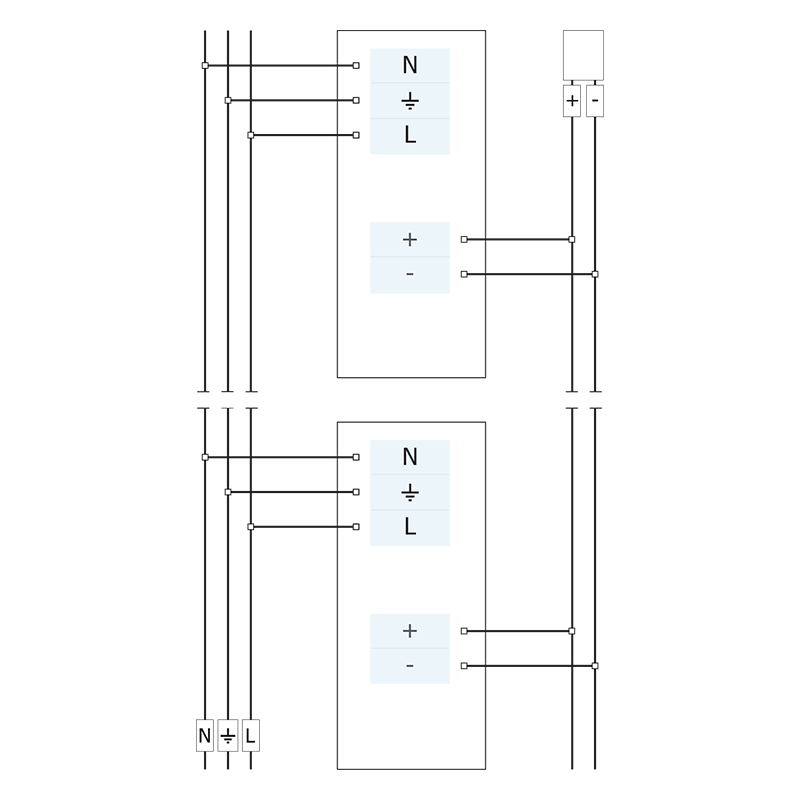

Тип подключения
Клеммная колодка
Подключение
5х2,5мм²
Способ установки
Встраиваемый
Тип потолка
Подшивной
Монтажные устройства
Кронштейн
Тип монтажных устройств
Штампованный
Размещение монтажных устройств
Фиксированное
Цвет монтажных устройств/материал окраски
Белый (порошковое покрытие)
Материал монтажных креплений
Сталь
Онлайн калькулятор позволяет легко рассчитать количество светильников или уровень
освещенности.
Результаты программы расчета могут отличаться от результатов профессиональной программы.
Результаты программы расчета могут отличаться от результатов профессиональной программы.
Коэффициент отражения (потолок/стены/пол): 70 / 50 / 20
