Взрывозащищенное освещение

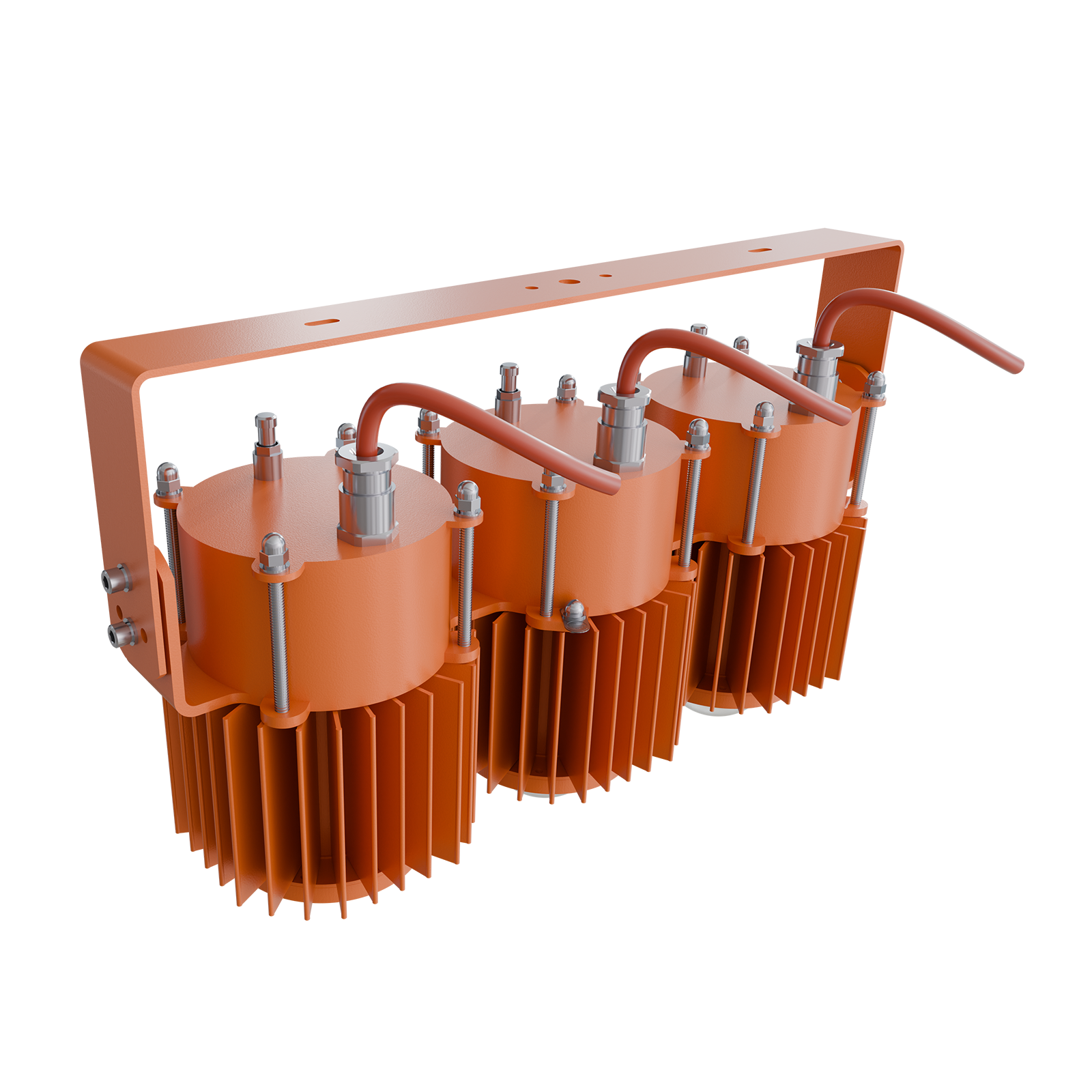

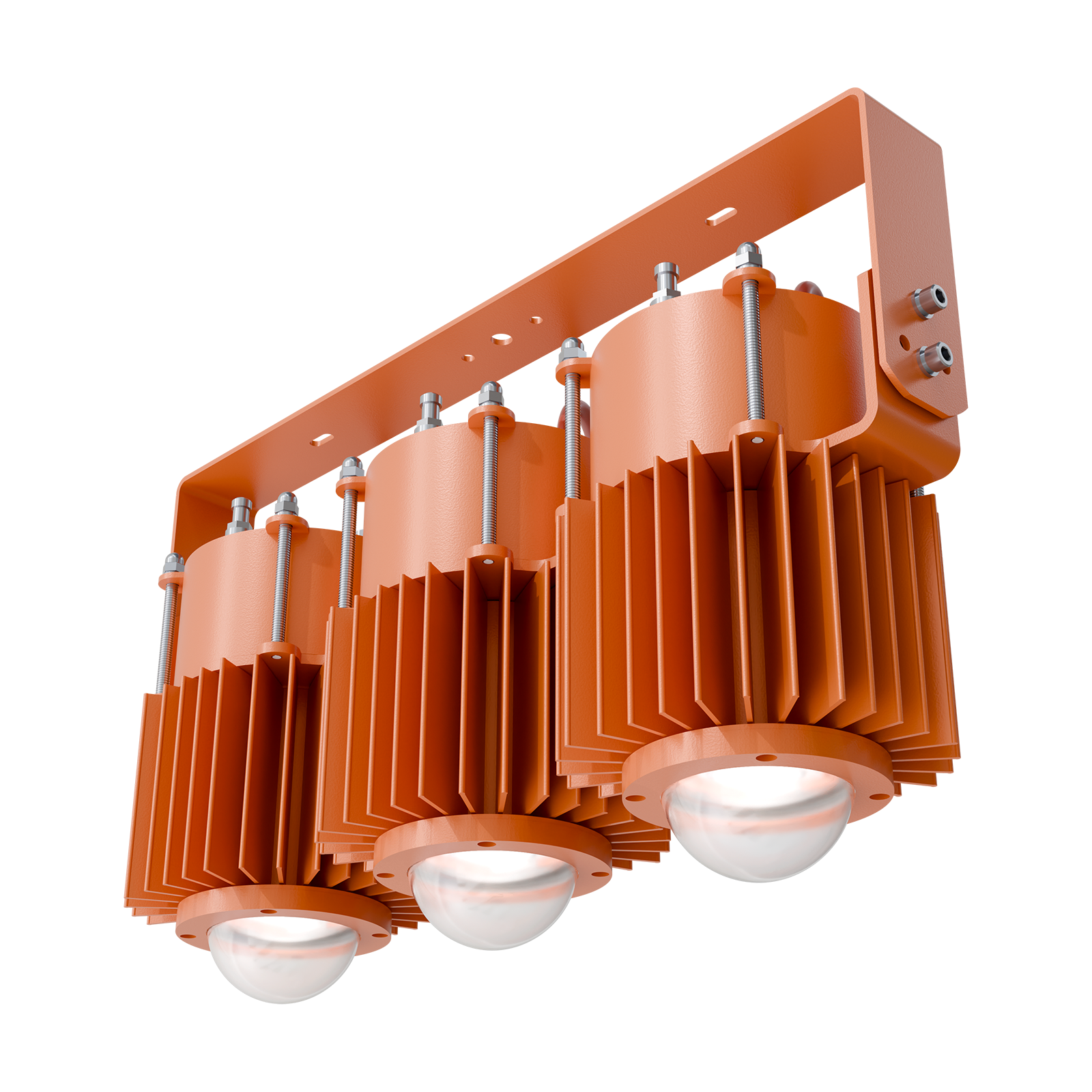

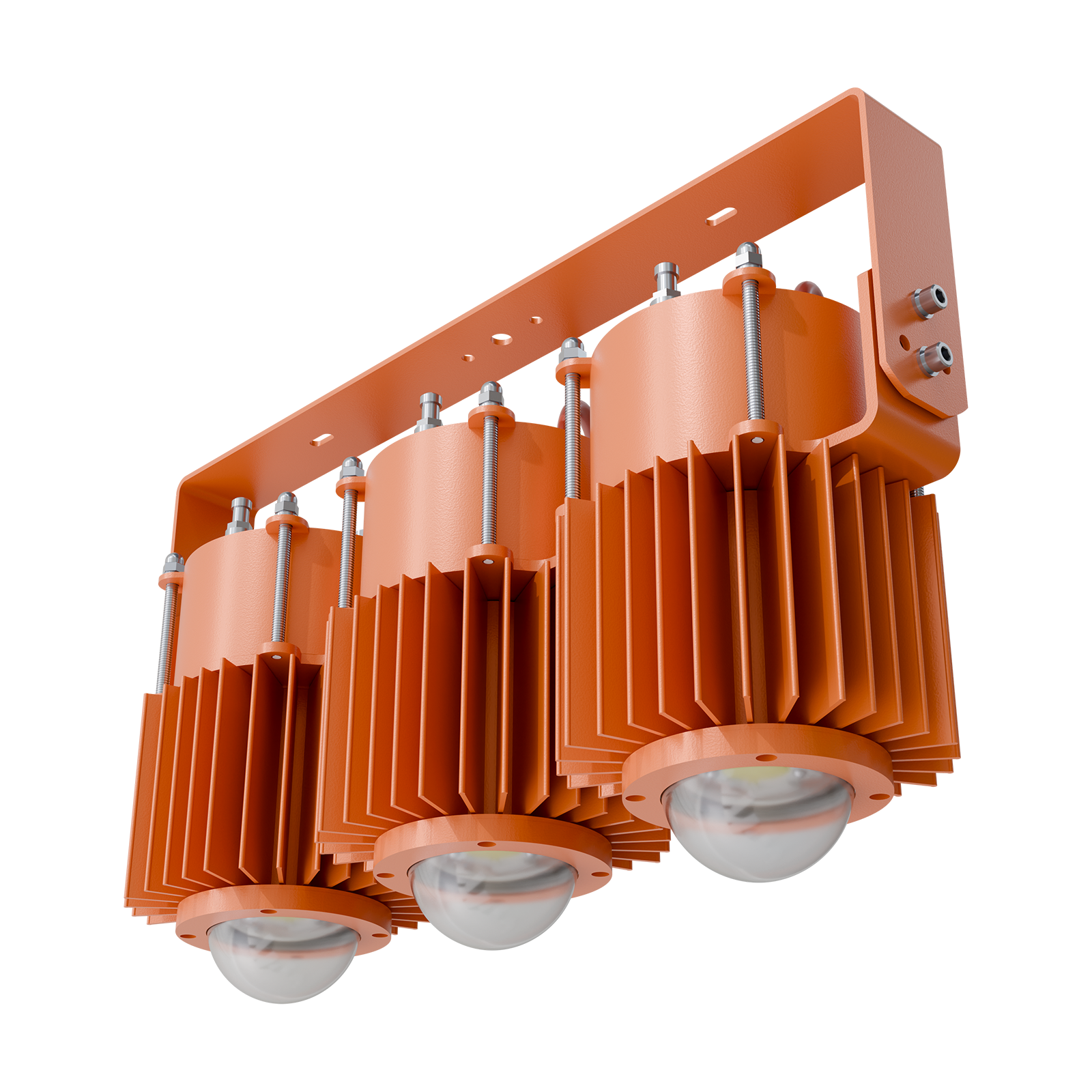

ДСП34-180-001 Leda Ex 850
Нормативный документ: ТУ 27.40.39-065-05014337-2018, ТР ТС 012/2011
Код: 1190518001
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405110039
Класс защиты от поражения электрическим током
Степень защиты от пыли и влаги
Источник света
Климатическое исполнение
Рабочий диапазон температур
Класс пожарноопасной зоны
EAC
Индекс цветопередачи
Цветовая температура, К
Применение
Предназначены для наружного освещения и общего производственного освещения, не исключая зон, опасных по воспламенению горючих газовоздушных смесей и зон, опасных по воспламенению горючей пыли.
168
Мощность (в нижнюю полусферу), Вт
22038
Световой поток (в нижнюю полусферу), лм
131
Световая отдача (в нижнюю полусферу), лм/Вт
80
Ra
5000
CCT, К
Описание серии
- Светильник по электромагнитной совместимости соответствует требованиям ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3, ГОСТ Р 51318.15, ГОСТ Р 51514.
- Светильник относится к взрывозащищенному электрооборудованию группы II, предназначенному для применения в потенциально взрывоопасных зонах класса 2 (классы по ГОСТ IEC 60079-10-1) категорий IIА, IIB и IIC (подгруппы по ГОСТ Р МЭК 60079-20-1) и температурным классам Т1, Т2, Т3, (по ГОСТ Р МЭК 60079-20-1), а так же к оборудованию группы III, предназначенному для применения в зонах опасных по воспламенению горючей пыли 21 и 22 (ГОСТ IEC 61241-3) средах групп IIIA, IIIB и IIIC (по ГОСТ IEC 60079-10-2) в соответствии с требованиями и присвоенной маркировкой взрывозащиты по ГОСТ 31610.0.
Электротехнические характеристики
Мощность (в нижнюю полусферу), Вт
168
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
176
Номинальное напряжение max AC, В
264
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,97
Пусковой ток, А
<2,1
Эксплуатационные характеристики
Ex-маркировка: Газ
2Ex nR IIC T3 Gc X
Ex-маркировка: Пыль
Ex tb IIIC T200°C Db X
IP (Степень защиты)
IP67
Класс защиты от поражения электрического тока
I
Климатическое исполнение
У1
Рабочая температура min,°C
-40
Рабочая температура max,°C
40
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
9.7
Длина (L), мм
492
Ширина (B), мм
135
Высота с креплением (H1), мм
295
Установочная длина (A), мм
280
Установочная ширина (a), мм
48
Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
EAN13
4600773032763
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"Г" глубокая
Кривая силы света (КСС)
"Г" глубокая
Ra
80
CCT, К
5000
Световой поток (в нижнюю полусферу), лм
22038
Световая отдача (в нижнюю полусферу), лм/Вт
131
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Угол рассеяния, °
90°

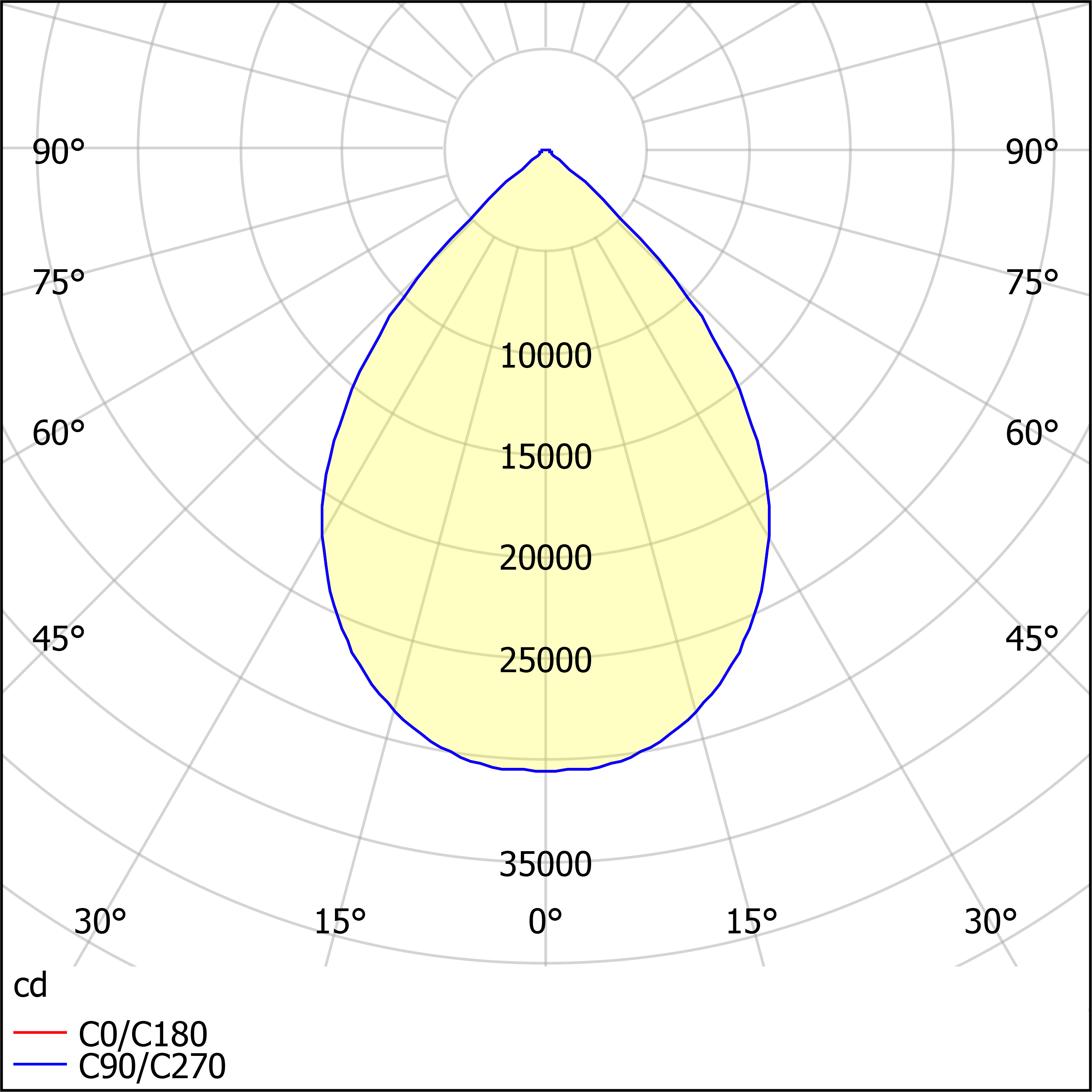

Кривая силы света
показать
Тип корпуса
Экструдированный
Корпус
Алюминий
Цвет корпуса/материал окраски
Оранжевый (порошковое покрытие)
Тип корпуса ПРА
Литой
Корпус ПРА
Алюминий
Цвет корпуса ПРА/материал окраски
Оранжевый (порошковое покрытие)
Вводное устройство
Кабельнный ввод PG
Материал вводного устройства
Сталь
Уплотнительная прокладка
Силиконовая резина
Монтажная панель
Сталь
Монтаж панели
В корпус ПРА
Цвет монтажной панели/материал окраски
Серебристый
Обечайка
Алюминий
Монтаж обечайки
На винты
Цвет обечайки/материал окраски
Серебристый
Линза
Прозрачная
Монтаж линзы
На винты
Материал линзы
Темперированное стекло
Крышки
Сталь
Монтаж крышек
На саморезы
Цвет крышек/материал окраски
Оранжевый (порошковое покрытие)
Тип подключения
Кабель
Подключение
3х2,5мм²
Способ установки
Потолочный
Монтажные устройства
Лира
Тип монтажных устройств
Штампованный
Размещение монтажных устройств
Фиксированное
Цвет монтажных устройств/материал окраски
Оранжевый (порошковое покрытие)
Материал монтажных креплений
Сталь
Источник питания в комплекте
Да
Онлайн калькулятор позволяет легко рассчитать количество светильников или уровень
освещенности.
Результаты программы расчета могут отличаться от результатов профессиональной программы.
Результаты программы расчета могут отличаться от результатов профессиональной программы.
Коэффициент отражения (потолок/стены/пол): 70 / 50 / 20
