Уличное освещение

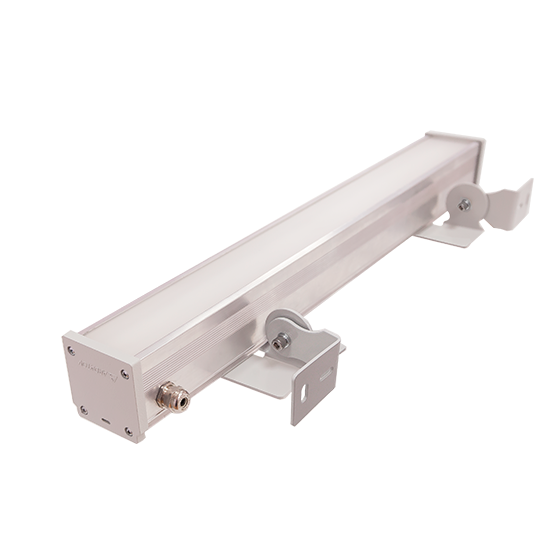

ДБУ49-20-001 Wall Line 830
Нормативный документ: ТУ 3461-051-05014337-2012
Код: 1206302001
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405420032
Класс защиты от поражения электрическим током
Степень защиты от пыли и влаги
Источник света
Климатическое исполнение
Рабочий диапазон температур
EAC
Индекс цветопередачи
Цветовая температура, К
Применение
Предназначены для подсветки фасадов зданий и различных сооружений, зеленных насаждений и памятников, а также промышленных и индустриальных объектов.
19
Мощность (в нижнюю полусферу), Вт
2388
Световой поток (в нижнюю полусферу), лм
125
Световая отдача (в нижнюю полусферу), лм/Вт
80
Ra
3000
CCT, К
Описание серии
- Настенный светильник из алюминия для подсветки стен. IP65. Мощность 20, 40 Вт. Различные КСС, ССТ. Управление, датчики.
Электротехнические характеристики
Мощность (в нижнюю полусферу), Вт
19
Источник питания
драйвер
Тип напряжения
AC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
176
Номинальное напряжение max AC, В
264
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,95
Класс энергетической эффективности светильника
А++
Тип аппарата защиты
16А тип С
Пусковой ток, А
25,00
Рекомендуемое количество светильников на автоматический выключатель
56
Длительность пускового тока, мкс
176
Схема подключения
показать
Эксплуатационные характеристики
IP (Степень защиты)
IP65
Класс защиты от поражения электрического тока
I
Климатическое исполнение
У1
Рабочая температура min,°C
-40
Рабочая температура max,°C
40
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
2
Длина (L), мм
600
Ширина (B), мм
73
Высота (H), мм
80

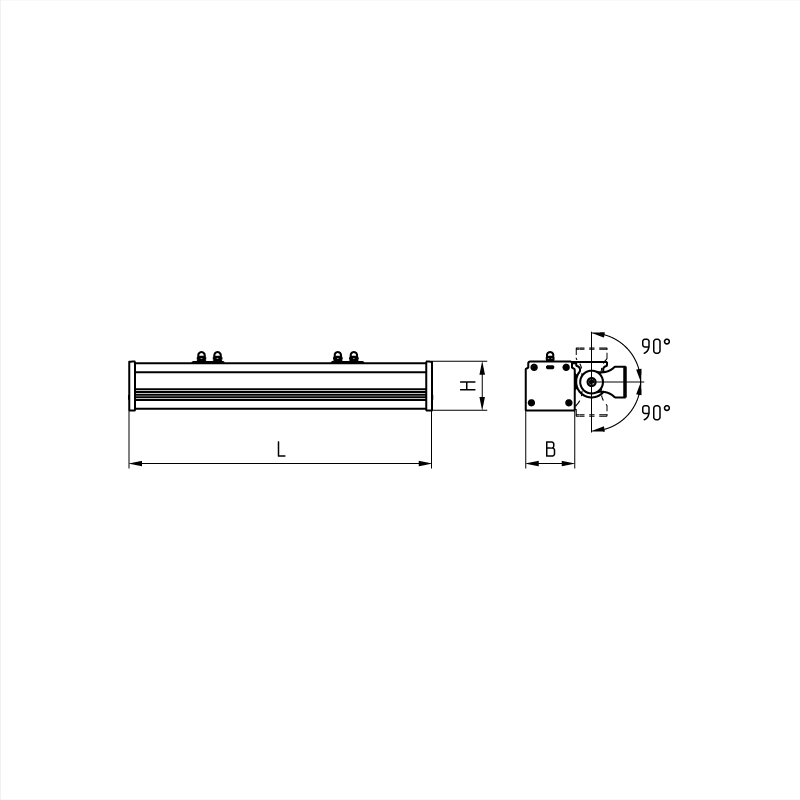

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773027226
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Ra
80
CCT, К
3000
Световой поток (в нижнюю полусферу), лм
2388
Световая отдача (в нижнюю полусферу), лм/Вт
125
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Угол рассеяния, °
115°
Коэффициент пульсации, не более, %
5
Кривая силы света
показать
Тип корпуса
Экструдированный
Корпус
Алюминий
Цвет корпуса/материал окраски
Серебристый
Вводное устройство
Кабельнный ввод PG
Материал вводного устройства
Сталь
Уплотнительная прокладка
Силиконовая резина
Монтажная панель
Сталь
Монтаж панели
В пазы корпуса
Цвет монтажной панели/материал окраски
Серебристый
Тип оптической системы
Рассеиватель
Монтаж оптической системы
Устанавливается в корпус
Оптическая система
Прозрачный
Материал оптической системы
Полимерный материал (полиметилметаакрилат)
Регулирование угла наклона min, °
-90
Регулирование угла наклона max, °
+90
Шаг регулировки, °
1
Крышки
Алюминий
Монтаж крышек
На саморезы
Цвет крышек/материал окраски
Серый (порошковое покрытие)
Тип подключения
Кабель
Подключение
3х2,5мм²
Способ установки
Настенный
Монтажные устройства
Кронштейн
Тип монтажных устройств
Штампованный
Размещение монтажных устройств
Фиксированное
Цвет монтажных устройств/материал окраски
Серый (порошковое покрытие)
Материал монтажных креплений
Сталь
