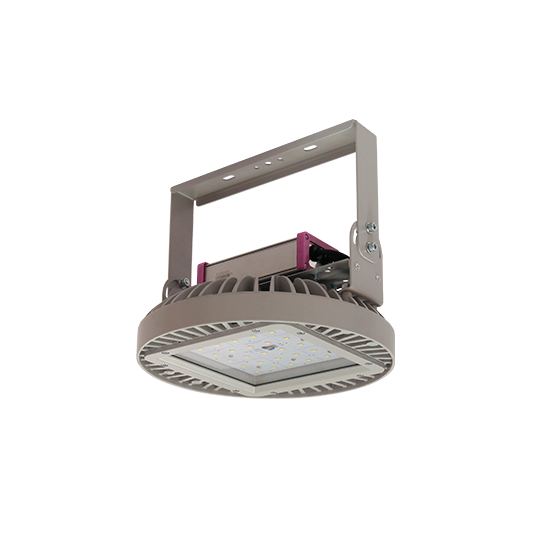

ДСП03-100-312 Orion RA 750
Нормативный документ: ТУ 3461-050-05014337-2012, ТР ЕАЭС 037/2016
Код: 1228510312
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405109807
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.90.11
![PROPERTY_NAME](/upload/uf/31e/ali2rlqm74s0f2qqp6q9wrsr0ei7acfn.png)
Класс защиты от поражения электрическим током
![PROPERTY_NAME](/upload/uf/f4a/zc08flw714sheptwakg8oij40v2hhfqh.png)
Степень защиты от пыли и влаги
![PROPERTY_NAME](/upload/uf/308/s2eonydbeapqounp01rbzuw7x708b2g8.png)
Источник света
![PROPERTY_NAME](/upload/uf/a11/vuqb681j12arb9wqzwbpv7mz0i7wug0h.png)
Климатическое исполнение
![PROPERTY_NAME](/upload/uf/329/0bk5qhuavvad8zz2ye763wnhxb7gj8kr.png)
Рабочий диапазон температур
![PROPERTY_NAME](/upload/uf/278/go53g5xehnc90t0p5l8eteoysxtubifz.png)
EAC
![PROPERTY_NAME](/upload/uf/5ba/ot430m9g1r9ldzqzhdf0i9gqr8a480yp.png)
Индекс цветопередачи
![PROPERTY_NAME](/upload/uf/536/686q3b5hikajlx41q266xs4zdv5lm30w.png)
Цветовая температура, К
Применение
Предназначены для освещения производственных и иных помещений с высокими пролетами.
104
Мощность, Вт
15248
Световой поток, лм
146
Световая отдача, лм/Вт
70
Ra
5000
CCT, К
Описание серии
- Многофункциональный светильник из алюминия, с повышенным теплоотводом. IP65. Силикатное защитное стекло (П-IIa). Управление 1-10В. Различные КСС. Крепление на рым-болт или лиру.
Электротехнические характеристики
Мощность, Вт
104
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
180
Номинальное напряжение max AC, В
295
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,98
Класс энергетической эффективности светильника
А++
Пусковой ток, А
75,00
Длительность пускового тока, мкс
200
Эксплуатационные характеристики
IP (Степень защиты)
IP65
Класс защиты от поражения электрического тока
I
Климатическое исполнение
У3
Рабочая температура min,°C
-40
Рабочая температура max,°C
40
Класс пожароопасной зоны
П-IIа
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
4.8
Диаметр (D), мм
286
Высота с креплением (H1), мм
250

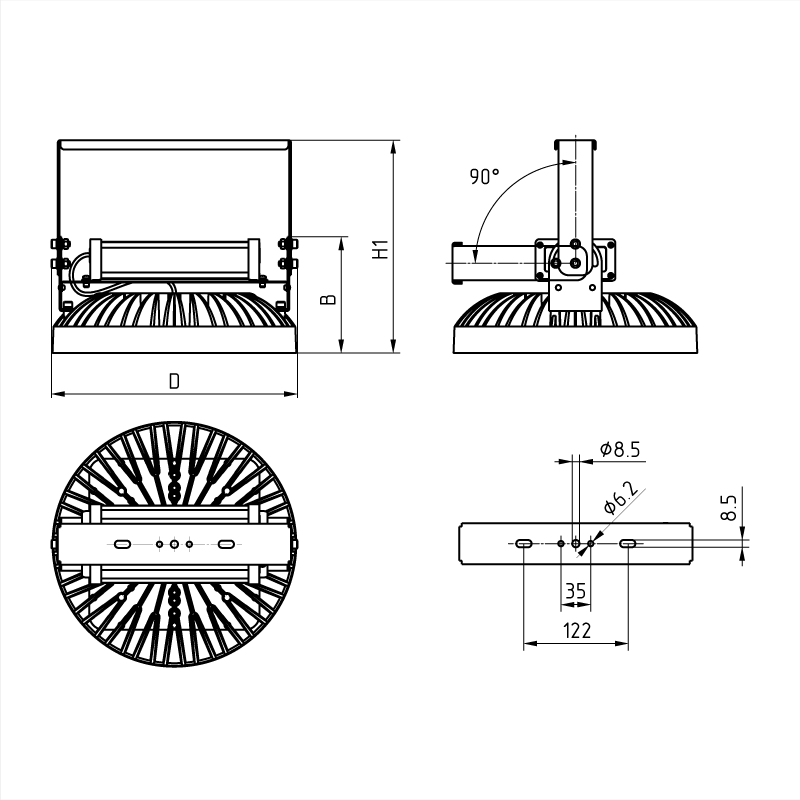

Чертеж
показать
![](/upload/iblock/6b9/0uhc7x5ba8jyettftytm0ba9ysotvhya/CH_1228510312.png)
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773043264
ITF14
14600773043261
ITF14 (групповая)
14600773043261,00
Система управлением освещением
Управление
1-10В
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Ra
70
CCT, К
5000
Световой поток, лм
15248
Световая отдача, лм/Вт
146
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Угол рассеяния, °
90°

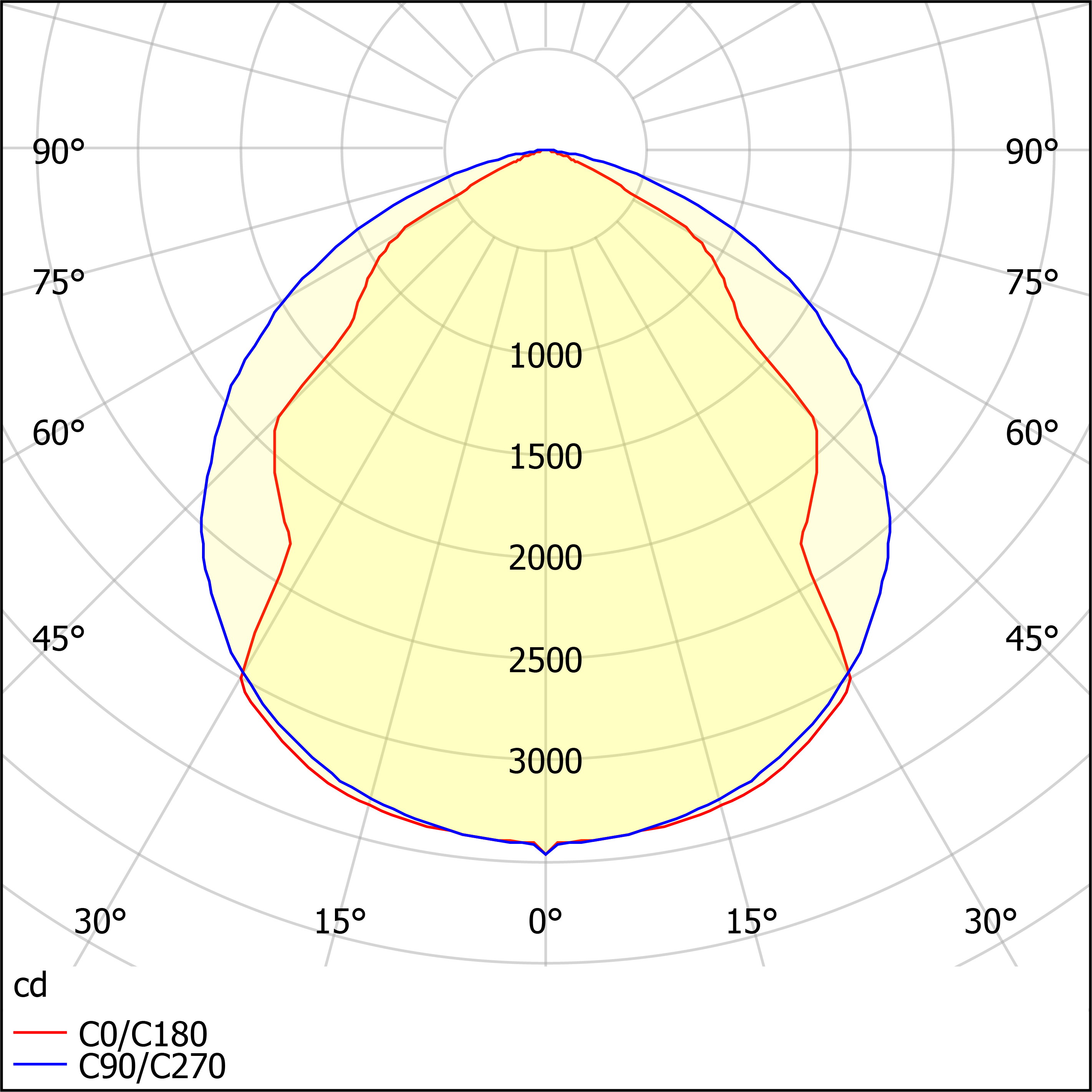

Кривая силы света
показать
![](/upload/iblock/01b/endg7i863bk57ebc26dqbdfm532rskis/kss_1228510312.png)
Тип корпуса
Литой
Корпус
Алюминий
Цвет корпуса/материал окраски
Серый (порошковое покрытие)
Уплотнительная прокладка
Кремнийорганическая резина
Обечайка
Алюминий
Монтаж обечайки
На винты
Цвет обечайки/материал окраски
Серый (порошковое покрытие)
Тип оптической системы
Стекло
Монтаж оптической системы
Устанавливается в обечайку (с уплотнительной прокладкой)
Оптическая система
Прозрачный
Материал оптической системы
Темперированное стекло
Линза
Прозрачная
Монтаж линзы
На винты
Материал линзы
Полимерный материал
Тип подключения
Кабель
Подключение
5х(0,5-4,0)мм²
Способ установки
Потолочный
Монтажные устройства
Лира
Тип монтажных устройств
Штампованный
Размещение монтажных устройств
Фиксированное
Цвет монтажных устройств/материал окраски
Серый (порошковое покрытие)
Материал монтажных креплений
Сталь
