Промышленное освещение

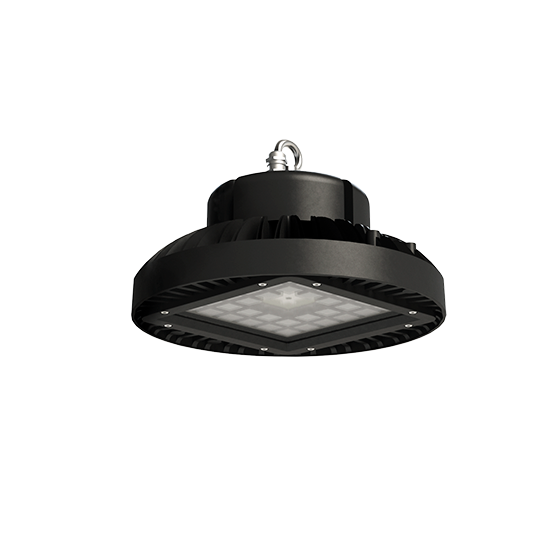

ДСП03-100-211 Orion RA 750
Нормативный документ: ТУ 3461-050-05014337-2012, ТР ЕАЭС 037/2016
Код: 1228510211
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405110039
Класс защиты от поражения электрическим током
Степень защиты от пыли и влаги
Источник света
Климатическое исполнение
Рабочий диапазон температур
EAC
Индекс цветопередачи
Цветовая температура, К
Применение
Предназначены для освещения производственных и иных помещений с высокими пролетами.
100
Мощность (в нижнюю полусферу), Вт
13480
Световой поток (в нижнюю полусферу), лм
133
Световая отдача (в нижнюю полусферу), лм/Вт
70
Ra
5000
CCT, К
Описание серии
- Многофункциональный светильник из алюминия, с повышенным теплоотводом. IP65. Силикатное защитное стекло (П-IIa). Управление 1-10В. Различные КСС. Крепление на рым-болт или лиру.
Электротехнические характеристики
Мощность (в нижнюю полусферу), Вт
100
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
180
Номинальное напряжение max AC, В
295
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,98
Класс энергетической эффективности светильника
А++
Пусковой ток, А
65,00
Длительность пускового тока, мкс
500
Эксплуатационные характеристики
IP (Степень защиты)
IP65
Класс защиты от поражения электрического тока
I
Климатическое исполнение
У3
Рабочая температура min,°C
-40
Рабочая температура max,°C
40
Класс пожароопасной зоны
П-IIа
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
4.2
Диаметр (D), мм
286
Высота с креплением (H1), мм
176

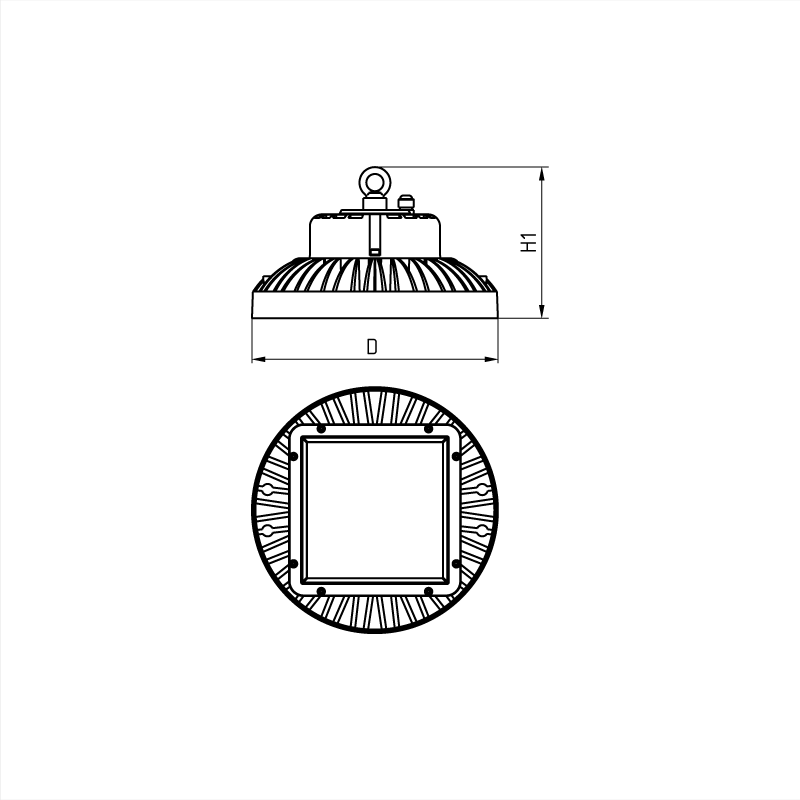

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773043004
ITF14
14600773043001
ITF14 (групповая)
14600773043001,00

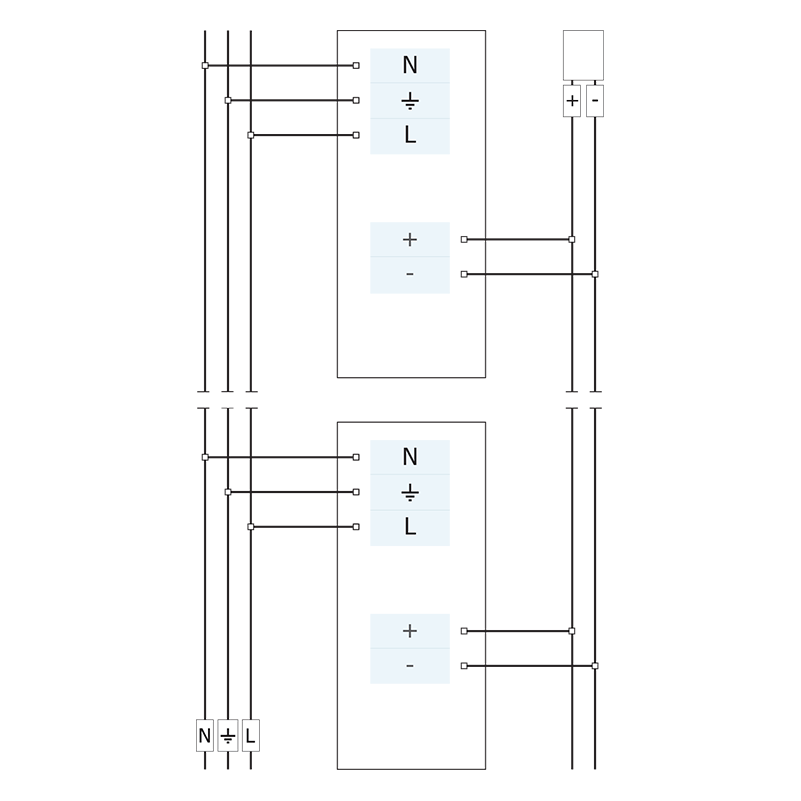

Система управлением освещением
Управление
1-10В
Светотехнические параметры
КСС
"К" концентрированная
Кривая силы света (КСС)
"К" концентрированная
Ra
70
CCT, К
5000
Световой поток (в нижнюю полусферу), лм
13480
Световая отдача (в нижнюю полусферу), лм/Вт
133
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Угол рассеяния, °
54°

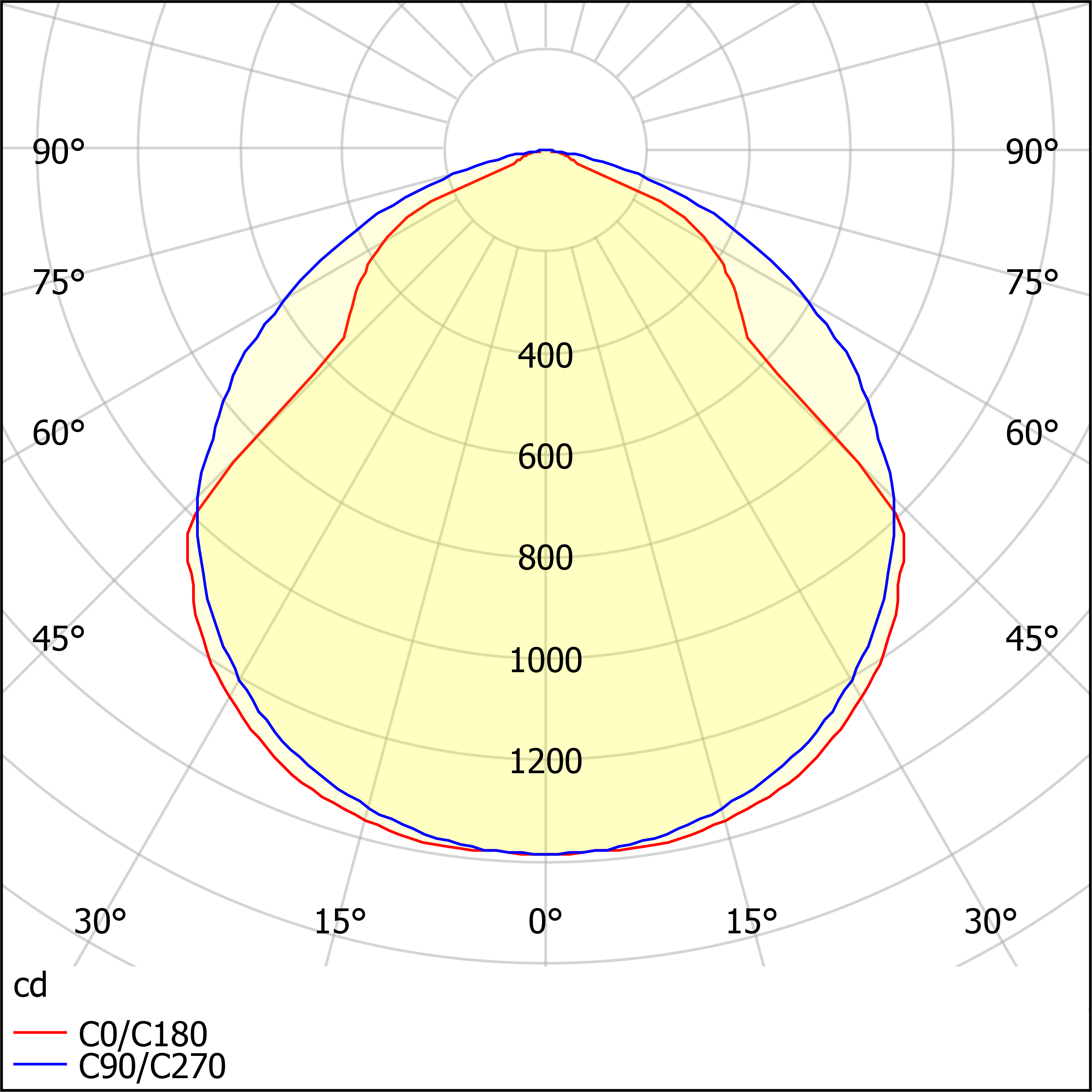

Кривая силы света
показать
Тип корпуса
Литой
Корпус
Алюминий
Цвет корпуса/материал окраски
Черный (порошковое покрытие)
Тип корпуса ПРА
Литой
Корпус ПРА
Алюминий
Цвет корпуса ПРА/материал окраски
Черный (порошковое покрытие)
Вводное устройство
Кабельнный ввод PG
Материал вводного устройства
Полимерный материал
Уплотнительная прокладка
Кремнийорганическая резина
Обечайка
Алюминий
Монтаж обечайки
На винты
Цвет обечайки/материал окраски
Черный (порошковое покрытие)
Тип оптической системы
Стекло
Монтаж оптической системы
Устанавливается в обечайку (с уплотнительной прокладкой)
Оптическая система
Прозрачный
Материал оптической системы
Темперированное стекло
Линза
Прозрачная
Монтаж линзы
На винты
Материал линзы
Полимерный материал
Тип подключения
Кабель
Подключение
5х(0,5-4,0)мм²
Способ установки
Подвесной
Монтажные устройства
Рым-болты с уплотнительной прокладкой
Тип монтажных устройств
Литой
Размещение монтажных устройств
Фиксированное
Цвет монтажных устройств/материал окраски
Серебристый
Материал монтажных креплений
Сталь
