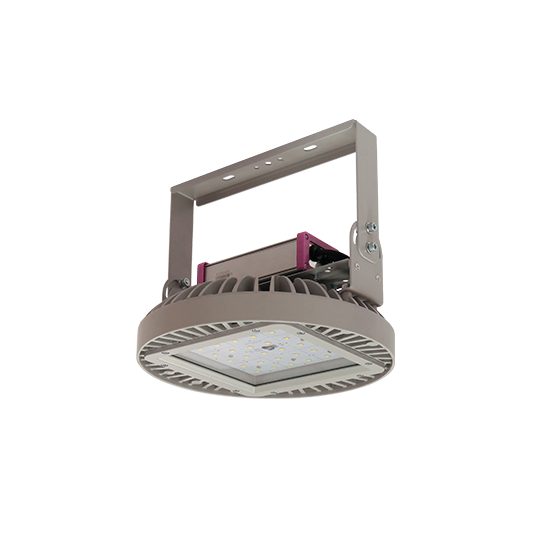

ДСП03-100-202 Orion 750
Нормативный документ: ТУ 3461-050-05014337-2012, ТР ЕАЭС 037/2016
Код: 1228510202
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405109807
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.90.11
![PROPERTY_NAME](/upload/uf/31e/ali2rlqm74s0f2qqp6q9wrsr0ei7acfn.png)
Класс защиты от поражения электрическим током
![PROPERTY_NAME](/upload/uf/f4a/zc08flw714sheptwakg8oij40v2hhfqh.png)
Степень защиты от пыли и влаги
![PROPERTY_NAME](/upload/uf/308/s2eonydbeapqounp01rbzuw7x708b2g8.png)
Источник света
![PROPERTY_NAME](/upload/uf/a11/vuqb681j12arb9wqzwbpv7mz0i7wug0h.png)
Климатическое исполнение
![PROPERTY_NAME](/upload/uf/329/0bk5qhuavvad8zz2ye763wnhxb7gj8kr.png)
Рабочий диапазон температур
![PROPERTY_NAME](/upload/uf/278/go53g5xehnc90t0p5l8eteoysxtubifz.png)
EAC
![PROPERTY_NAME](/upload/uf/5ba/ot430m9g1r9ldzqzhdf0i9gqr8a480yp.png)
Индекс цветопередачи
![PROPERTY_NAME](/upload/uf/536/686q3b5hikajlx41q266xs4zdv5lm30w.png)
Цветовая температура, К
Применение
Предназначены для освещения производственных и иных помещений с высокими пролетами.
104
Мощность, Вт
15285
Световой поток, лм
147
Световая отдача, лм/Вт
70
Ra
5000
CCT, К
Описание серии
- Многофункциональный светильник из алюминия, с повышенным теплоотводом. IP65. Силикатное защитное стекло (П-IIa). Управление 1-10В. Различные КСС. Крепление на рым-болт или лиру.
Электротехнические характеристики
Мощность, Вт
104
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
180
Номинальное напряжение max AC, В
295
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,98
Класс энергетической эффективности светильника
А++
Пусковой ток, А
75,00
Длительность пускового тока, мкс
200
Эксплуатационные характеристики
IP (Степень защиты)
IP65
Класс защиты от поражения электрического тока
I
Климатическое исполнение
У3
Рабочая температура min,°C
-40
Рабочая температура max,°C
40
Класс пожароопасной зоны
П-IIа
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
4.8
Диаметр (D), мм
286
Высота с креплением (H1), мм
250

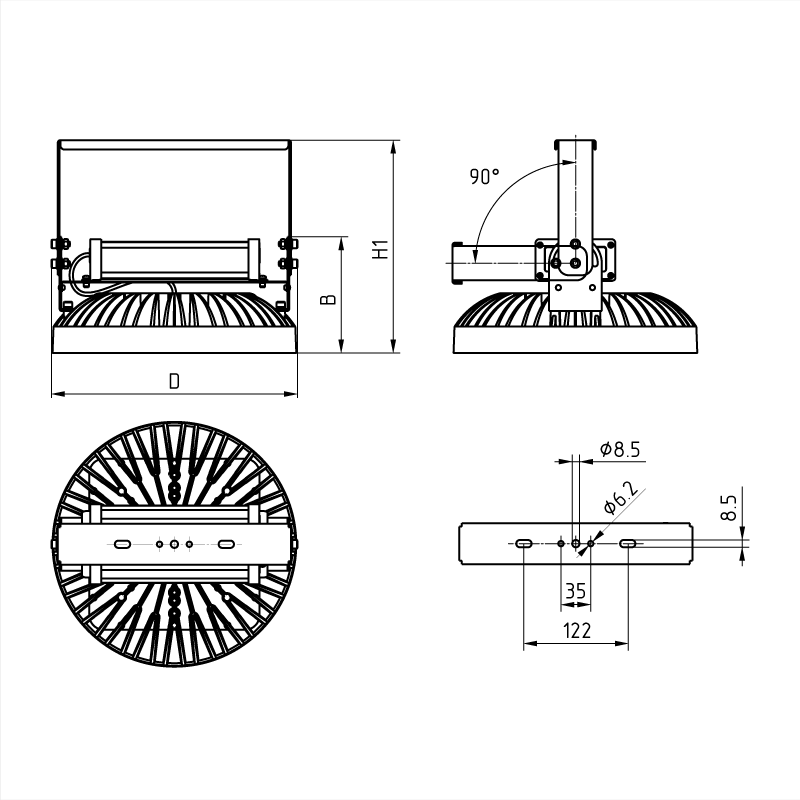

Чертеж
показать
![](/upload/iblock/525/kuhunk9j04sp02l0hxtoa72t073drwz0/CH_1228510202.png)
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773043233
ITF14
14600773043230
ITF14 (групповая)
14600773043230,00
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"К" концентрированная
Кривая силы света (КСС)
"К" концентрированная
Ra
70
CCT, К
5000
Световой поток, лм
15285
Световая отдача, лм/Вт
147
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Угол рассеяния, °
54°

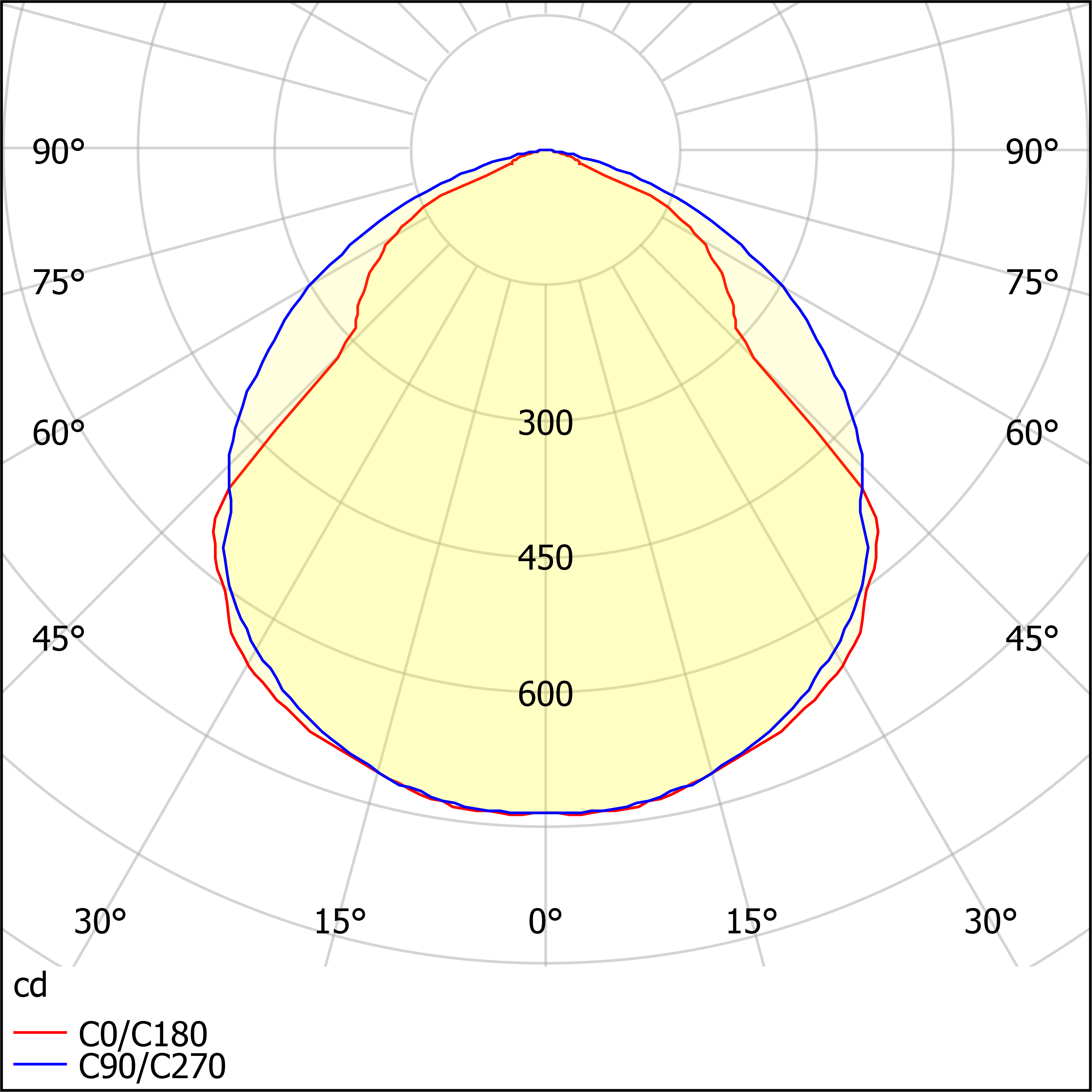

Кривая силы света
показать
![](/upload/iblock/c3e/xw8ndxd7i1pc1pquqif32q0350b8ha3u/kss_1228510202.png)
Тип корпуса
Литой
Корпус
Алюминий
Цвет корпуса/материал окраски
Серый (порошковое покрытие)
Уплотнительная прокладка
Кремнийорганическая резина
Обечайка
Алюминий
Монтаж обечайки
На винты
Цвет обечайки/материал окраски
Серый (порошковое покрытие)
Тип оптической системы
Стекло
Монтаж оптической системы
Устанавливается в обечайку (с уплотнительной прокладкой)
Оптическая система
Прозрачный
Материал оптической системы
Темперированное стекло
Линза
Прозрачная
Монтаж линзы
На винты
Материал линзы
Полимерный материал
Тип подключения
Кабель
Подключение
3х(0,5-4,0)мм²
Способ установки
Потолочный
Монтажные устройства
Лира
Тип монтажных устройств
Штампованный
Размещение монтажных устройств
Фиксированное
Цвет монтажных устройств/материал окраски
Серый (порошковое покрытие)
Материал монтажных креплений
Сталь
