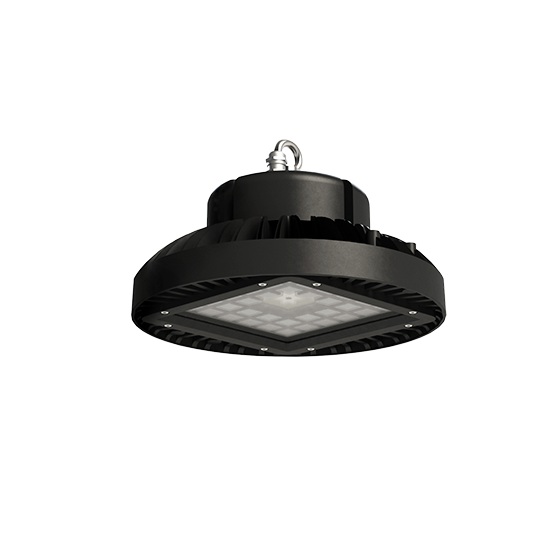

ДСП03-100-111 Orion RA 750
Код: 1228510111
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405109807
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.90.11
PROPERTY_NAME
Тип напряжения
PROPERTY_NAME
Номинальное напряжение, В
PROPERTY_NAME
Класс защиты от поражения электрическим током
PROPERTY_NAME
Степень защиты от пыли и влаги
PROPERTY_NAME
Источник света
PROPERTY_NAME
Климатическое исполнение
PROPERTY_NAME
Рабочий диапазон температур
PROPERTY_NAME
Индекс цветопередачи
PROPERTY_NAME
Цветовая температура, К
PROPERTY_NAME
Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза
Применение
Предназначены для освещения производственных и иных помещений с высокими пролетами.
104 Мощность, Вт
15375 Световой поток, лм
148 Световая отдача, лм/Вт
70 Ra
5000 CCT, К
Описание серии
  • Многофункциональный светильник из алюминия, с повышенным теплоотводом. IP65. Силикатное защитное стекло (П-IIa). Управление 1-10В. Различные КСС. Крепление на рым-болт или лиру.


Электротехнические характеристики
Мощность, Вт
104
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
180
Номинальное напряжение max AC, В
295
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,98
Класс энергетической эффективности светильника
А++
Пусковой ток, А
65,00
Длительность пускового тока, мкс
500

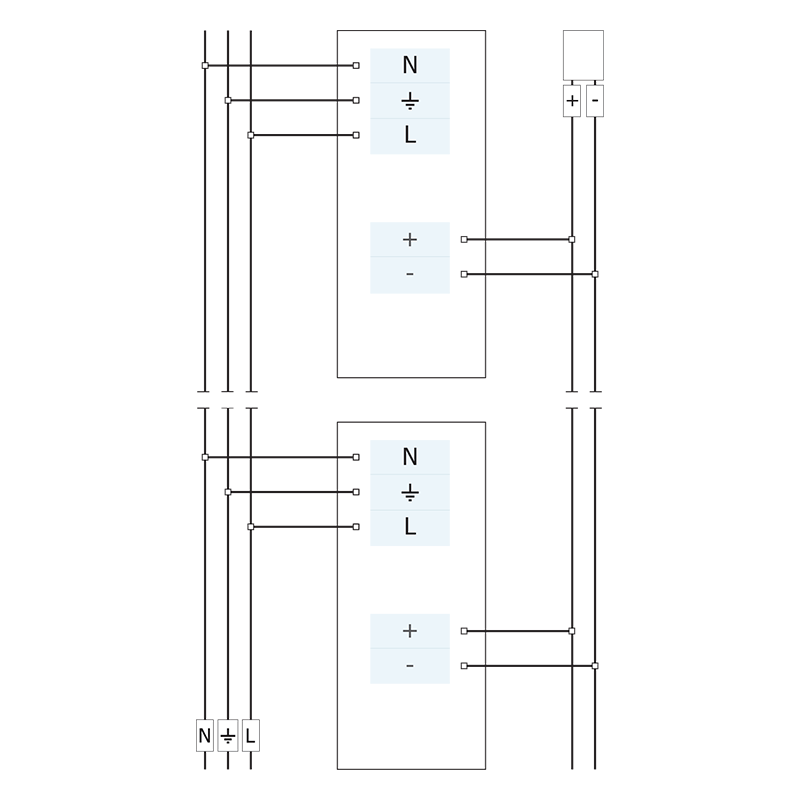

Схема подключения
показать
Эксплуатационные характеристики
IP (Степень защиты)
IP65
Класс защиты от поражения электрического тока
I
Климатическое исполнение
У3
Рабочая температура min,°C
-40
Рабочая температура max,°C
40
Класс пожароопасной зоны
П-IIа
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
4.2
Диаметр (D), мм
286
Высота с креплением (H1), мм
176

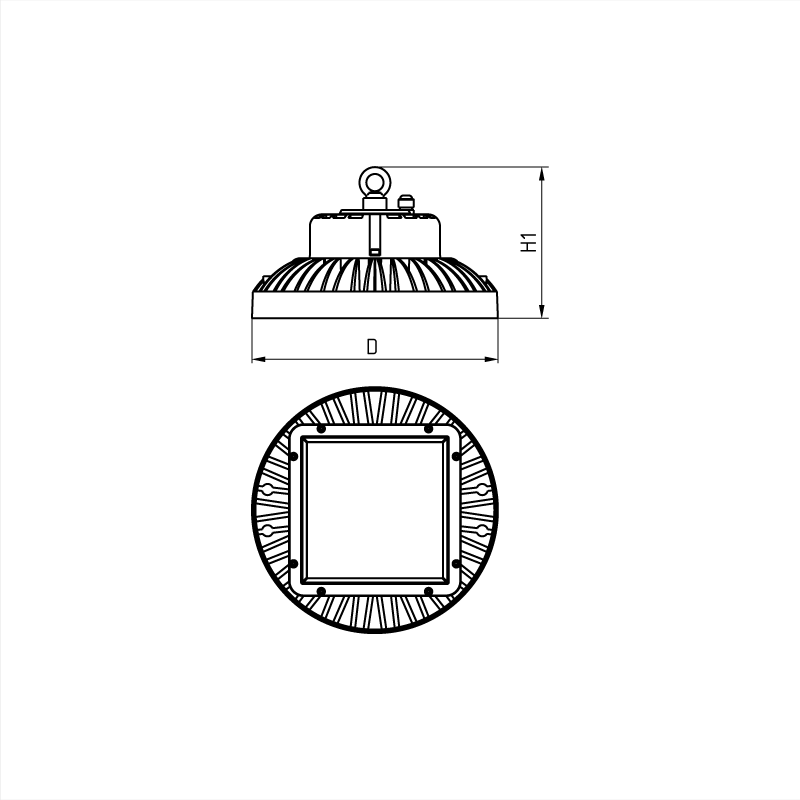

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773042984
ITF14
14600773042981
ITF14 (групповая)
14600773042981,00
Система управлением освещением
Управление
1-10В
Светотехнические параметры
КСС
"К" концентрированная
Кривая силы света (КСС)
"К" концентрированная
Ra
70
CCT, К
5000
Световой поток, лм
15375
Световая отдача, лм/Вт
148
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Угол рассеяния, °
34°
Нормативный документ ТУ 3461-050-05014337-2012, ТР ЕАЭС 037/2016
Тип корпуса Литой
Корпус Алюминий
Цвет корпуса/материал окраски Черный (порошковое покрытие)
Тип корпуса ПРА Литой
Корпус ПРА Алюминий
Цвет корпуса ПРА/материал окраски Черный (порошковое покрытие)
Вводное устройство Кабельнный ввод PG
Материал вводного устройства Полимерный материал
Уплотнительная прокладка Кремнийорганическая резина
Обечайка Алюминий
Монтаж обечайки На винты
Цвет обечайки/материал окраски Черный (порошковое покрытие)
Тип оптической системы Стекло
Монтаж оптической системы Устанавливается в обечайку (с уплотнительной прокладкой)
Оптическая система Прозрачный
Материал оптической системы Темперированное стекло
Линза Прозрачная
Монтаж линзы На винты
Материал линзы Полимерный материал
Тип подключения Кабель
Подключение 5х(0,5-4,0)мм²
Способ установки Подвесной
Монтажные устройства Рым-болты с уплотнительной прокладкой
Тип монтажных устройств Литой
Размещение монтажных устройств Фиксированное
Цвет монтажных устройств/материал окраски Серебристый
Материал монтажных креплений Сталь
Документы для скачивания ДСП03-100-111 Orion RA 750
