Промышленное освещение

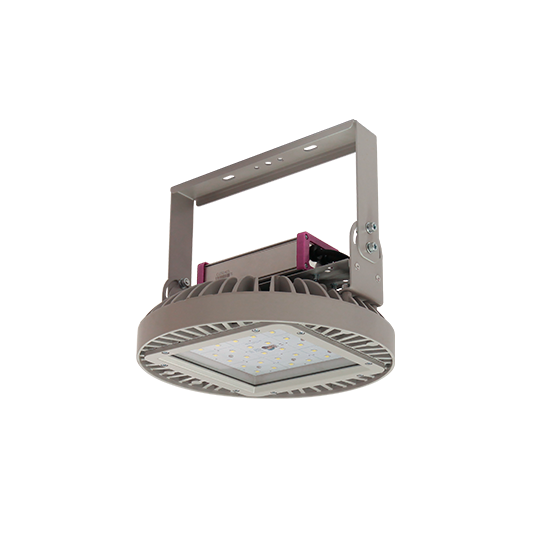

ДСП03-100-102 Orion 750
Нормативный документ: ТУ 3461-050-05014337-2012, ТР ЕАЭС 037/2016
Код: 1228510102
PROPERTY_NAME
Класс защиты от поражения электрическим током
PROPERTY_NAME
Степень защиты от пыли и влаги
PROPERTY_NAME
Источник света
PROPERTY_NAME
Климатическое исполнение
PROPERTY_NAME
Рабочий диапазон температур
PROPERTY_NAME
EAC
PROPERTY_NAME
Индекс цветопередачи
PROPERTY_NAME
Цветовая температура, К
Применение
Предназначены для освещения производственных и иных помещений с высокими пролетами.
100 Мощность, Вт
13559 Световой поток, лм
134 Световая отдача, лм/Вт
70 Ra
5000 CCT, К
Описание серии
  • Многофункциональный светильник из алюминия, с повышенным теплоотводом. IP65. Силикатное защитное стекло (П-IIa). Управление 1-10В. Различные КСС. Крепление на рым-болт или лиру.


Электротехнические характеристики
Номинальное напряжение min AC, В
180
Номинальное напряжение max AC, В
295
Номинальное напряжение AC, В
220
Тип напряжения
AC
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,98
Источник питания
драйвер
Класс энергетической эффективности светильника
А++
Потери в источнике питания, Вт
0
Пусковой ток, А
75,00
Длительность пускового тока, мкс
200
Мощность, Вт
100
Светотехнические параметры
КСС
"К" концентрированная
Кривая силы света (КСС)
"К" концентрированная
Угол рассеяния, °
34°
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Ra
70
CCT, К
5000
Световой поток, лм
13559
Световая отдача, лм/Вт
134
Световой поток, лм*
0
Эксплуатационные характеристики
IP (Степень защиты)
IP65
Класс защиты от поражения электрического тока
I
Класс пожароопасной зоны
П-IIа
Климатическое исполнение
У3
Рабочая температура min,°C
-40
Рабочая температура max,°C
40
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
4.8
Диаметр (D), мм
286
Высота (H), мм
0
Высота с креплением (H1), мм
250

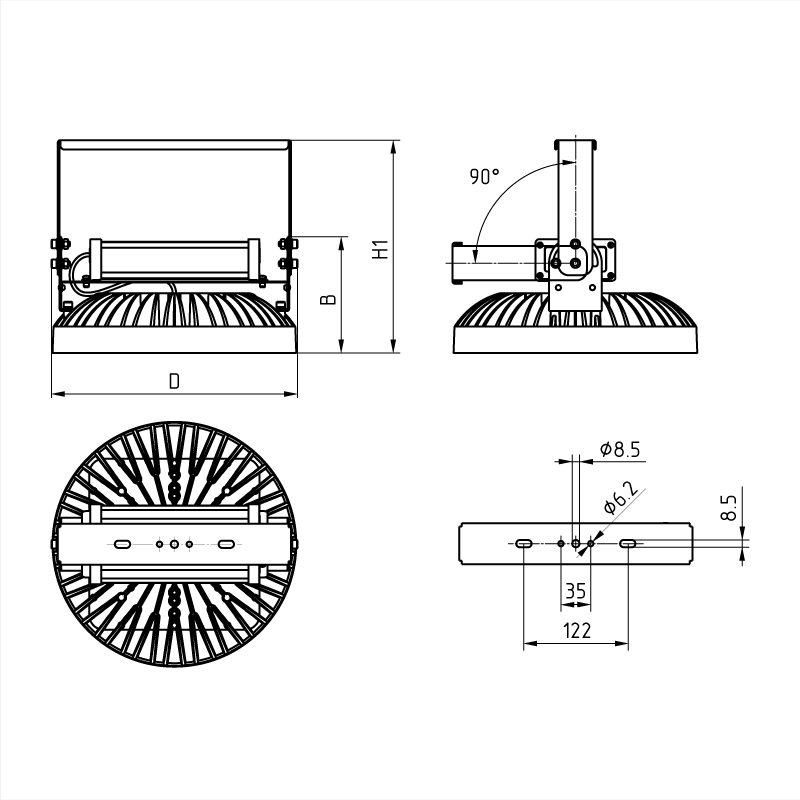

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773043219
ITF14
14600773043216,00
ITF14 (групповая)
14600773043216,00
Система управлением освещением
Управление
Нет
Тип корпуса Литой
Корпус Алюминий
Цвет корпуса/материал окраски Серый (порошковое покрытие)
Уплотнительная прокладка Кремнийорганическая резина
Обечайка Алюминий
Монтаж обечайки На винты
Цвет обечайки/материал окраски Серый (порошковое покрытие)
Тип оптической системы Стекло
Монтаж оптической системы Устанавливается в обечайку (с уплотнительной прокладкой)
Оптическая система Прозрачный
Материал оптической системы Темперированное стекло
Линза Прозрачная
Монтаж линзы На винты
Материал линзы Полимерный материал
Тип подключения Кабель
Подключение 3х(0,5-4,0)мм²
Способ установки Потолочный
Монтажные устройства Лира
Тип монтажных устройств Штампованный
Размещение монтажных устройств Фиксированное
Цвет монтажных устройств/материал окраски Серый (порошковое покрытие)
Материал монтажных креплений Сталь
Документы для скачивания ДСП03-100-102 Orion 750
