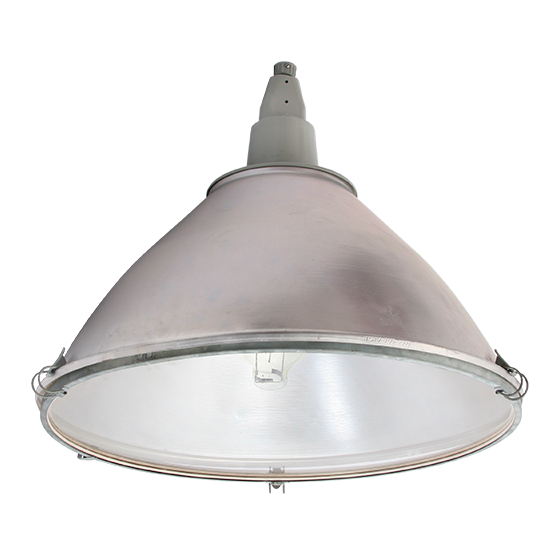

ГСП17-700-032 Grand
Нормативный документ: ТУ 16-676.114-85
Код: 1018700032
PROPERTY_NAME
Класс защиты от поражения электрическим током
PROPERTY_NAME
Степень защиты от пыли и влаги
PROPERTY_NAME
Источник света
PROPERTY_NAME
Климатическое исполнение
PROPERTY_NAME
Рабочий диапазон температур
PROPERTY_NAME
Защитный угол
PROPERTY_NAME
EAC
Применение
Предназначены для общего освещения производственных, складских, спортивных, и иных помещений с высокими пролетами.
Металлогалогенная Лампа
1 Количество (ИС)
E40 Цоколь (ИС)
700 Мощность лампы, Вт
Описание серии
  • Функциональный дизайн.
  • Практичность обслуживания. Независимый ЭмПРА.
  • Надежное крепление.
  • Безопасность. Защитное закаленное стекло. Специальные держатели для ламп.


Электротехнические характеристики
Номинальное напряжение min AC, В
220
Номинальное напряжение max AC, В
220
Номинальное напряжение AC, В
220
Тип напряжения
AC
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,56
Потери в источнике питания, Вт
35
Мощность, Вт
0
Светотехнические параметры
КСС
"Г" глубокая
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
КПД, %
65
Кривая силы света
показать
Источник света (параметры)
Мощность лампы, Вт
700
ILCOS
MC(T)
Лампа
Металлогалогенная
В комплекте со световым прибором
Нет
Количество (ИС)
1
Цоколь (ИС)
E40
Эксплуатационные характеристики
IP (Степень защиты)
IP54
Класс защиты от поражения электрического тока
I
Класс пожароопасной зоны
П-IIа
Климатическое исполнение
У3
Рабочая температура min,°C
-40
Рабочая температура max,°C
40
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
5.8
Диаметр (D), мм
676
Высота (H), мм
590
Высота с креплением (H1), мм
650
Чертеж
показать
Упаковка, маркировка
ITF14: Количество в упаковке, шт
6
EAN13
4600773017555
ITF14
14600773017552,00
ITF14 (групповая)
14600773017552,00
Система управлением освещением
Управление
Нет
Тип корпуса Штампованный с последующей ротационной вытяжкой
Корпус Алюминий
Вводное устройство Кабельнный ввод PG
Материал вводного устройства Полимерный материал
Уплотнительная прокладка Кремнийорганическая резина
Тип замков Двухзвенный
Замки Сталь нержавеющая
Цвет замков/материал окраски Серебристый
Патрон E40
Материал патрона Керамика, медь
Тип отражателя Диффузный
Отражатель Алюминий с химической обработкой
Цвет отражателя/материал окраски Серебристый
Монтаж отражателя/экрана На винты
Обечайка Сталь
Монтаж обечайки На замки
Цвет обечайки/материал окраски Серебристый
Тип оптической системы Стекло
Монтаж оптической системы Устанавливается в обечайку (с уплотнительной прокладкой)
Оптическая система Прозрачный
Материал оптической системы Темперированное стекло
Тип подключения Клеммная колодка
Подключение 3х2,5мм²
Способ установки Потолочный/Подвесной
Монтажные устройства Скоба
Тип монтажных устройств Гнутая
Размещение монтажных устройств Фиксированное
Цвет монтажных устройств/материал окраски Серебристый
Материал монтажных креплений Сталь
Примечания При комплектовании светильников лампами, ток лампы должен соответствовать току на аппаратах. Коэффициент мощности (cosϕ) определяется типом независимого ПРА, работающего со светильником. В КОМПЛЕКТ ПОСТАВКИ ПРА НЕ ВХОДИТ
