ОМСП

ОМСП - 0,4-

8/10

(159)

-01-гц

7111.277685

0,4 - Максимальное горизонтальное усилие 400 кг;
0,7 - Максимальное горизонтальное усилие 700 кг;
1,0 - Максимальное горизонтальное усилие 1000 кг.

8/10 - Высота опоры: 8 м + Подземная часть 2 м;
9/11 - Высота опоры: 9 м + Подземная часть 2 м;
10/12 - Высота опоры: 10 м + Подземная часть 2 м.

159 - Верхний диаметр: 159 мм;
168 - Верхний диаметр: 168 мм;
219 - Верхний диаметр: 219 мм;
273 - Верхний диаметр: 273 мм.

01 - воздушный подвод питания;
гц - Покрытие: горячий цинк.

Нажмите выделенную часть в наименовании модификации, для того чтобы узнать что она означает

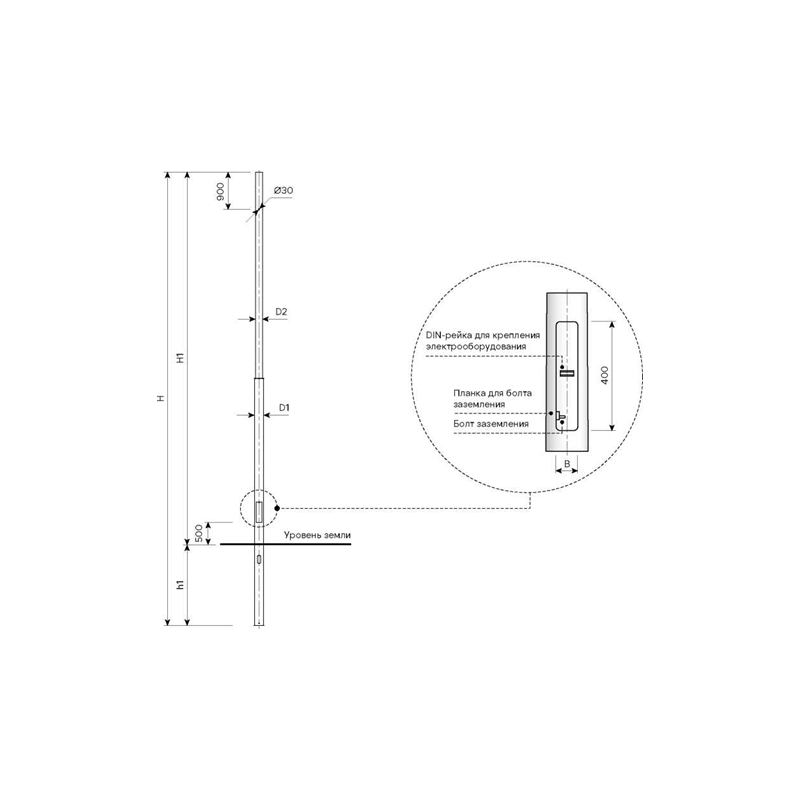

ОМСП - 0,4- 8/10 (159) -01-гц 7111.277685

01 - воздушный подвод питания;
гц - Покрытие: горячий цинк.

Все модели 9
Базовые модели 9

	Код	Габариты, мм ?	Способ установки на опору	кг ?	Dн, мм ?	Dв, мм ?	Размер УМ ?
Опора ОМСП-0,4-8/10(159)-01-гц	7111.277685	10000	Обечаечный	316	219	159	130
Опора ОМСП-0,4-9/11(159)-01-гц	7111.277686	11000	Обечаечный	340	219	159	130
Опора ОМСП-0,4-10/12(168)-01-гц	7111.277687	12000	Обечаечный	433	219	168	130
Опора ОМСП-0,7-8/10(219)-01-гц	7111.277688	10000	Обечаечный	387	273	219	165
Опора ОМСП-0,7-9/11(219)-01-гц	7111.277689	11000	Обечаечный	487	273	219	165
Опора ОМСП-0,7-10/12(219)-01-гц	7111.277690	12000	Обечаечный	589	273	219	165
Опора ОМСП-1,0-8/10(273)-01-гц	7111.277691	10000	Обечаечный	525	325	273	200
Опора ОМСП-1,0-9/11(273)-01-гц	7111.277694	11000	Обечаечный	599	325	273	200
Опора ОМСП-1,0-10/12(273)-01-гц	7111.277695	12000	Обечаечный	690	325	273	200

	Код	Габариты, мм ?	Способ установки на опору	кг ?	Dн, мм ?	Dв, мм ?	Размер УМ ?
Опора ОМСП-0,4-8/10(159)-01-гц	7111.277685	10000	Обечаечный	316	219	159	130
Опора ОМСП-0,4-9/11(159)-01-гц	7111.277686	11000	Обечаечный	340	219	159	130
Опора ОМСП-0,4-10/12(168)-01-гц	7111.277687	12000	Обечаечный	433	219	168	130
Опора ОМСП-0,7-8/10(219)-01-гц	7111.277688	10000	Обечаечный	387	273	219	165
Опора ОМСП-0,7-9/11(219)-01-гц	7111.277689	11000	Обечаечный	487	273	219	165
Опора ОМСП-0,7-10/12(219)-01-гц	7111.277690	12000	Обечаечный	589	273	219	165
Опора ОМСП-1,0-8/10(273)-01-гц	7111.277691	10000	Обечаечный	525	325	273	200
Опора ОМСП-1,0-9/11(273)-01-гц	7111.277694	11000	Обечаечный	599	325	273	200
Опора ОМСП-1,0-10/12(273)-01-гц	7111.277695	12000	Обечаечный	690	325	273	200
