ОФКИ

ОФКИ -

(60)

-02-гц

71 03 04 (60) 05 02 02

4 - Высота опоры: 4 м;
4,5 - Высота опоры: 4,5 м;
5 - Высота опоры: 5 м;
6 - Высота опоры: 6 м;
7 - Высота опоры: 7 м;
8 - Высота опоры: 8 м;
9 - Высота опоры: 9 м.

60 - Верхний диаметр: 60 мм.

02 - Обустройство люка;
гц - Покрытие: горячий цинк;
по - Покрытие: порошковая окраска.

Нажмите выделенную часть в наименовании модификации, для того чтобы узнать что она означает

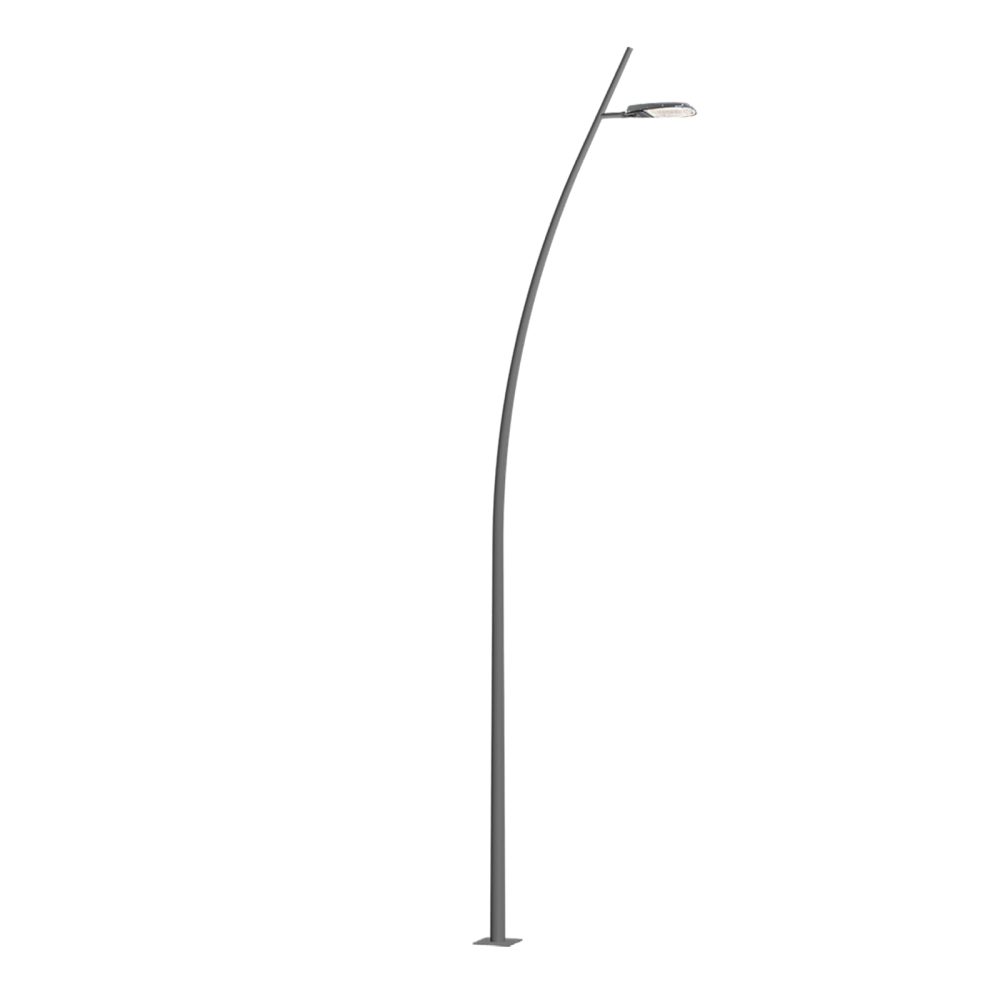

ОФКИ - 4 (60) -02-гц 71 03 04 (60) 05 02 02

60 - Верхний диаметр: 60 мм.

02 - Обустройство люка;
гц - Покрытие: горячий цинк;
по - Покрытие: порошковая окраска.

	Код	Габариты, мм ?	Способ установки на опору	кг ?	Dн, мм ?	Dв, мм ?	Размер УМ ?
ОФКИ-4(60)-0,5-02-гц	71 03 04 (60) 05 02 02	4000	Фланцевый	21	110	60	48
ОФКИ-4(60)-0,5-02-гц+по	71 03 04 (60) 05 02 03	4000	Фланцевый	21	110	60	48
ОФКИ-4,5(60)-0,5-02-гц	71 03 045 (60) 05 02 02	4500	Фланцевый	33	116	60	48
ОФКИ-4,5(60)-0,5-02-гц+по	71 03 045 (60) 05 02 03	4500	Фланцевый	33	116	60	48
ОФКИ-5(60)-0,5-02-гц	71 03 05 (60) 05 02 02	5000	Фланцевый	37	122	60	48
ОФКИ-6(60)-0,75-02-гц	71 03 06 (60) 75 02 02	6000	Фланцевый	45	134	60	48
ОФКИ-7(60)-1,0-02-гц	71 03 07 (60) 101 02 02	7000	Фланцевый	59	146	60	48
ОФКИ-8(60)-1,0-02-гц	71 03 08 (60) 101 02 02	8000	Фланцевый	75	158	60	48
ОФКИ-9(60)-1,0-02-гц	71 03 09 (60) 100 02 02	9000	Фланцевый	96	170	60	48

	Код	Габариты, мм ?	Способ установки на опору	кг ?	Dн, мм ?	Dв, мм ?	Размер УМ ?
ОФКИ-4(60)-0,5-02-гц	71 03 04 (60) 05 02 02	4000	Фланцевый	21	110	60	48
ОФКИ-4(60)-0,5-02-гц+по	71 03 04 (60) 05 02 03	4000	Фланцевый	21	110	60	48
ОФКИ-4,5(60)-0,5-02-гц	71 03 045 (60) 05 02 02	4500	Фланцевый	33	116	60	48
ОФКИ-4,5(60)-0,5-02-гц+по	71 03 045 (60) 05 02 03	4500	Фланцевый	33	116	60	48
ОФКИ-5(60)-0,5-02-гц	71 03 05 (60) 05 02 02	5000	Фланцевый	37	122	60	48
ОФКИ-6(60)-0,75-02-гц	71 03 06 (60) 75 02 02	6000	Фланцевый	45	134	60	48
ОФКИ-7(60)-1,0-02-гц	71 03 07 (60) 101 02 02	7000	Фланцевый	59	146	60	48
ОФКИ-8(60)-1,0-02-гц	71 03 08 (60) 101 02 02	8000	Фланцевый	75	158	60	48
ОФКИ-9(60)-1,0-02-гц	71 03 09 (60) 100 02 02	9000	Фланцевый	96	170	60	48

	Код	Габариты, мм ?	Тип изделия	кг ?
Закладная деталь ФМ-0,108-1,0-МЦ150-4-М16-б	72 02 10 108 (150) 04	1000	Закладная деталь	11
Закладная деталь ФМ-0,108-1,2-МЦ150-4-М16-б	72 02 12 108 (150) 04	1200	Закладная деталь	13
Закладная деталь ФМ-0,133-1,5-МЦ200-4-М20-б	72 02 15 133 (150) 04	1500	Закладная деталь	26
Закладная деталь ФМ-0,159-1,5-МЦ200-4-М24-б	72 02 15 159 (200) 04	1500	Закладная деталь	30
Закладная деталь ФМ-0,159-2,0-МЦ300-4-М24-б	72 02 20 159 (300) 04	2000	Закладная деталь	47
