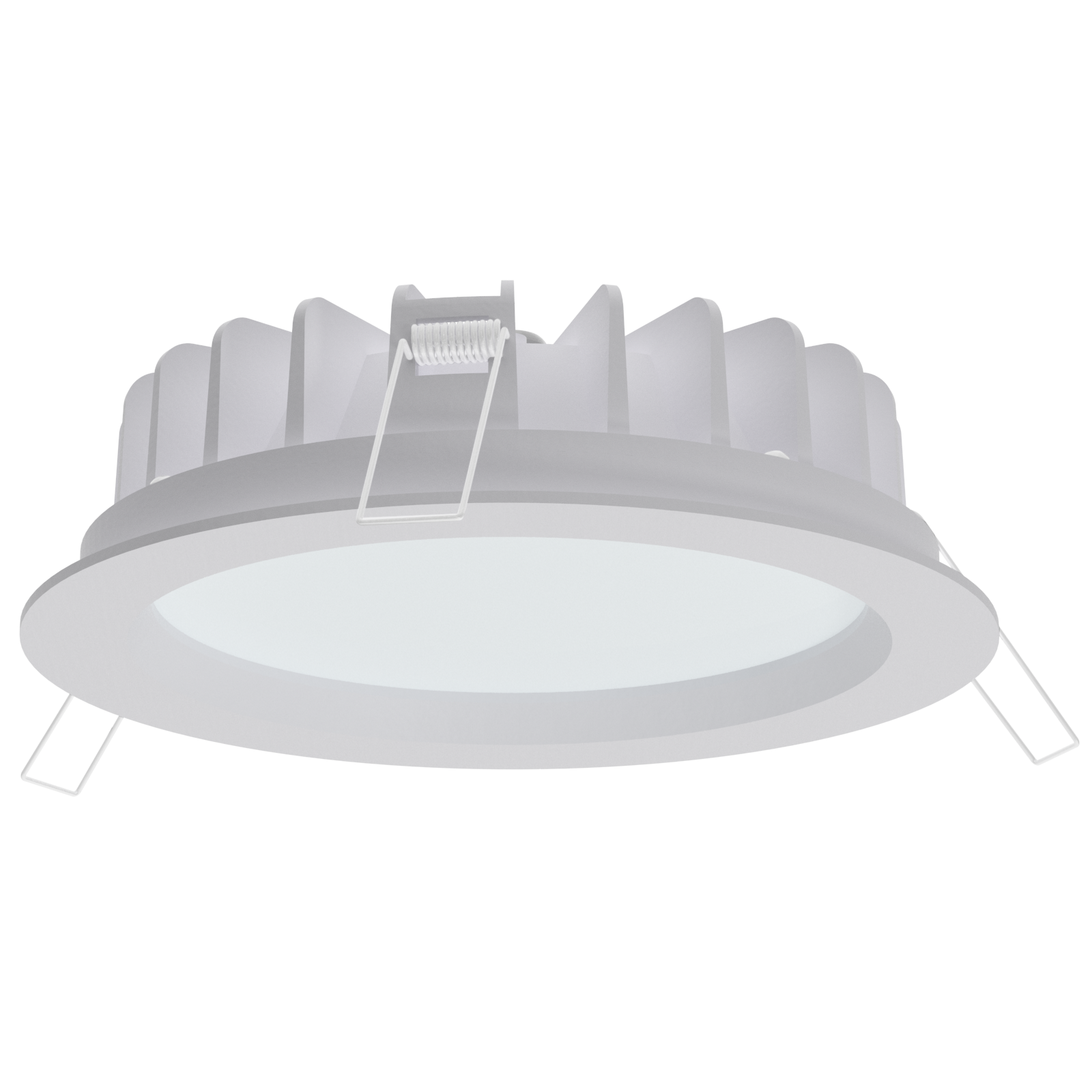

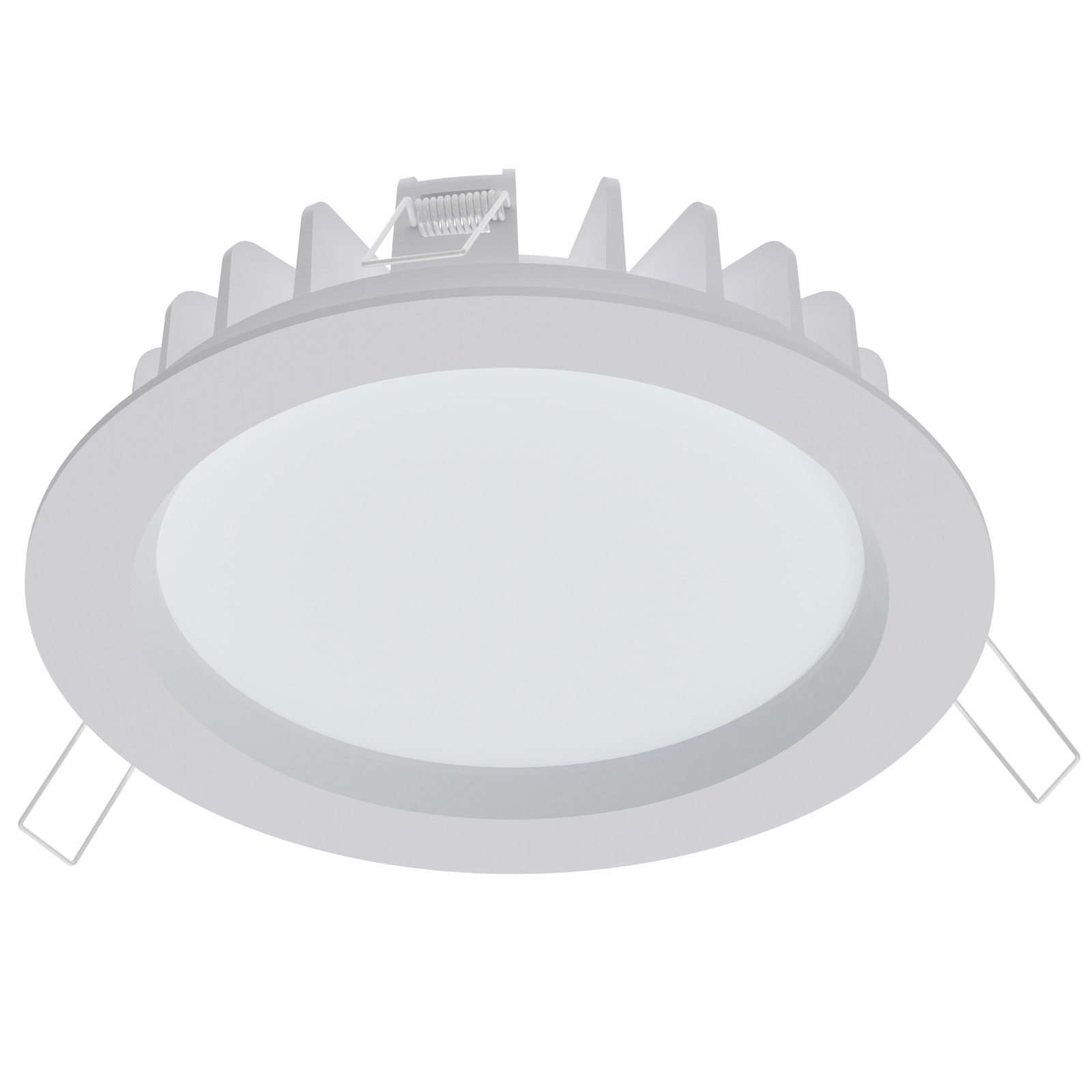

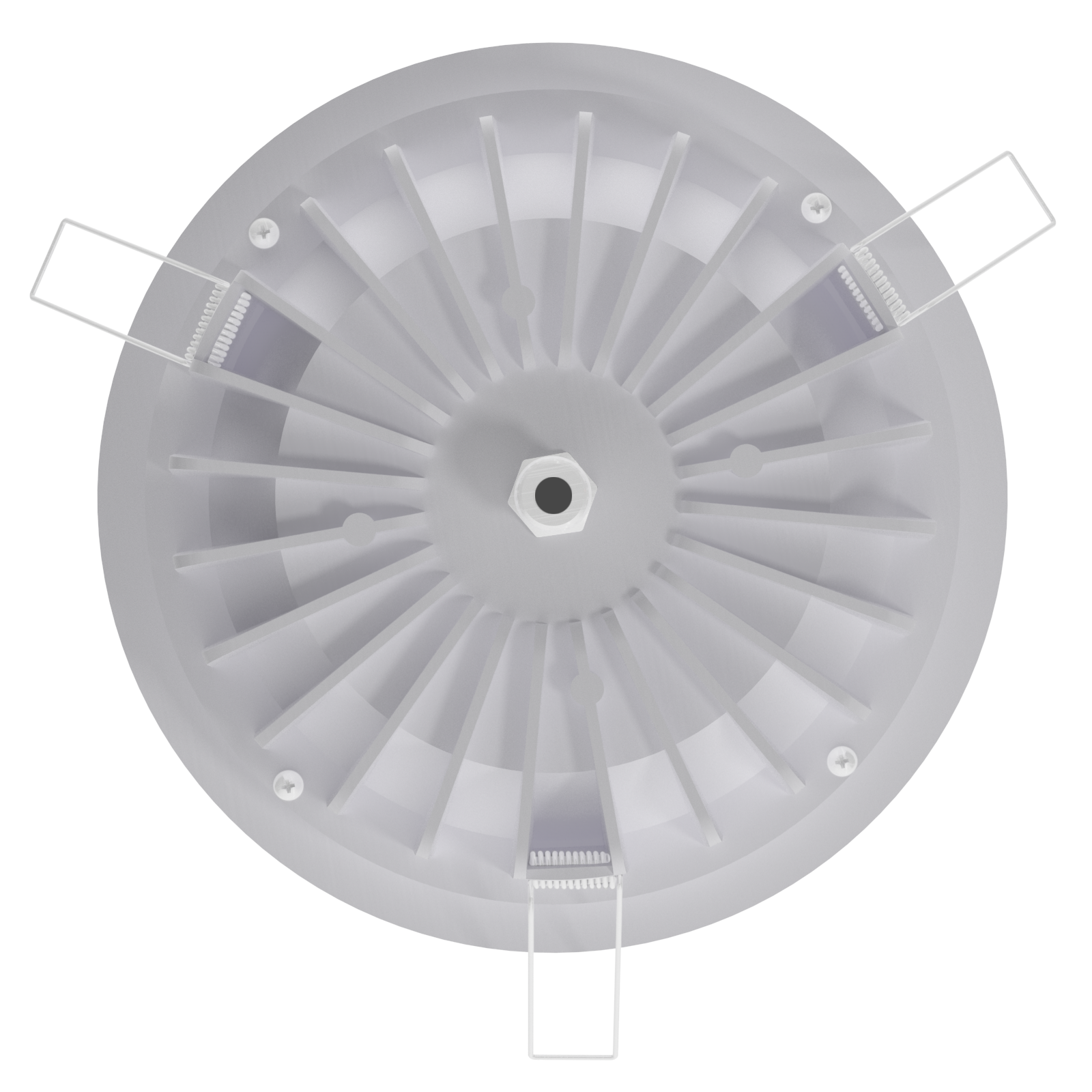

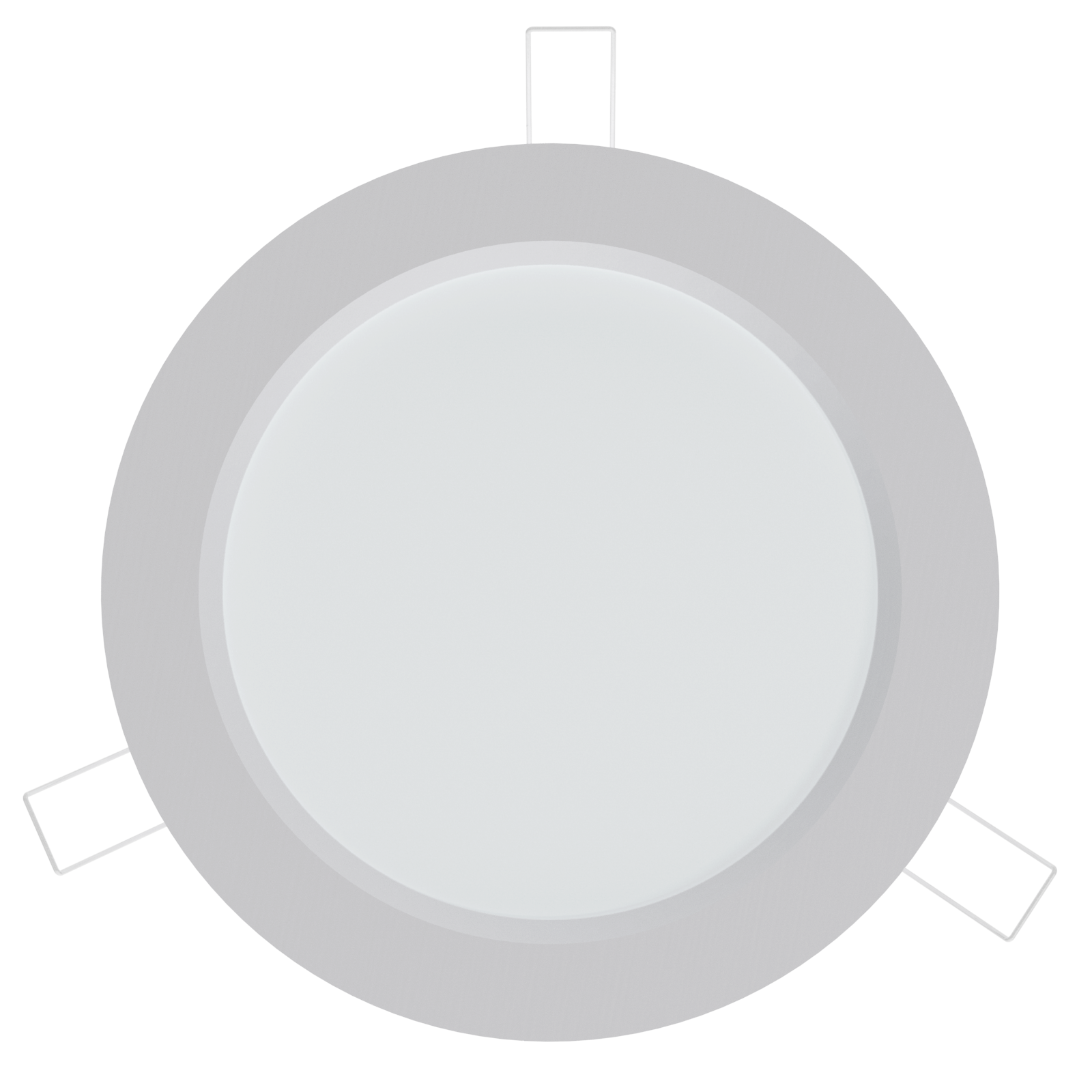

ДВО59-18-001 DLU 940
Нормативный документ: ТУ 3461-048-05014337-2011, ТР ЕАЭС 037/2016
Код: 1159818001
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405110039
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.40.25.123
Класс защиты от поражения электрическим током
Степень защиты от пыли и влаги
Степень защиты от пыли и влаги
Источник света
Климатическое исполнение
Рабочий диапазон температур
EAC
Индекс цветопередачи
Цветовая температура, К
Применение
Предназначены для общего освещения общественных зданий, административных, офисных и иных помещений.
19
Мощность (в нижнюю полусферу), Вт
2017
Световой поток (в нижнюю полусферу), лм
106
Световая отдача (в нижнюю полусферу), лм/Вт
90
Ra
4000
CCT, К
Описание серии
- Массовый даунлайт с внешним источником питания. Высокая степень защиты от проникновения пыли и влаги (IP65).Модификации с блоком аварийного питания, в том числе с функцией дистанционного тестирования. Диммируемые модели с управлением DALI. Серийные варианты с улучшенной цветопредачей Ra90.
Электротехнические характеристики
Мощность (в нижнюю полусферу), Вт
19
Источник питания
внешний драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC/DC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
198
Номинальное напряжение max AC, В
264
Частота тока питающей сети, Гц
50
Запуск при напряжении не менее (для работы в сетях постоянного тока), В
190
Номинальное напряжение DC, В
220
Номинальное напряжение min DC, В
176
Номинальное напряжение max DC, В
280
Коэффициент мощности (PF)
0,89
Класс энергетической эффективности светильника
А+
Тип аппарата защиты
16А тип С
Пусковой ток, А
7,00
Количество светильников на аппарат, шт
80
Длительность пускового тока, мкс
24
Эксплуатационные характеристики
IP (Степень защиты)
IP54
IP (Степень защиты) источника питания
IP20
IP (Степень защиты) оптической части
IP54
Класс защиты от поражения электрического тока
II
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
1
Рабочая температура max,°C
35
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
0.67
Диаметр (D), мм
170
Высота (H), мм
64
Установочный диаметр (d), мм
150
Длина внешнего ИП, мм (L2)
160
Ширина внешнего ИП, мм (B2)
43
Высота внешнего ИП, мм (H2)
30
Длина провода до ИП, мм
240
Глубина установки, мм
164

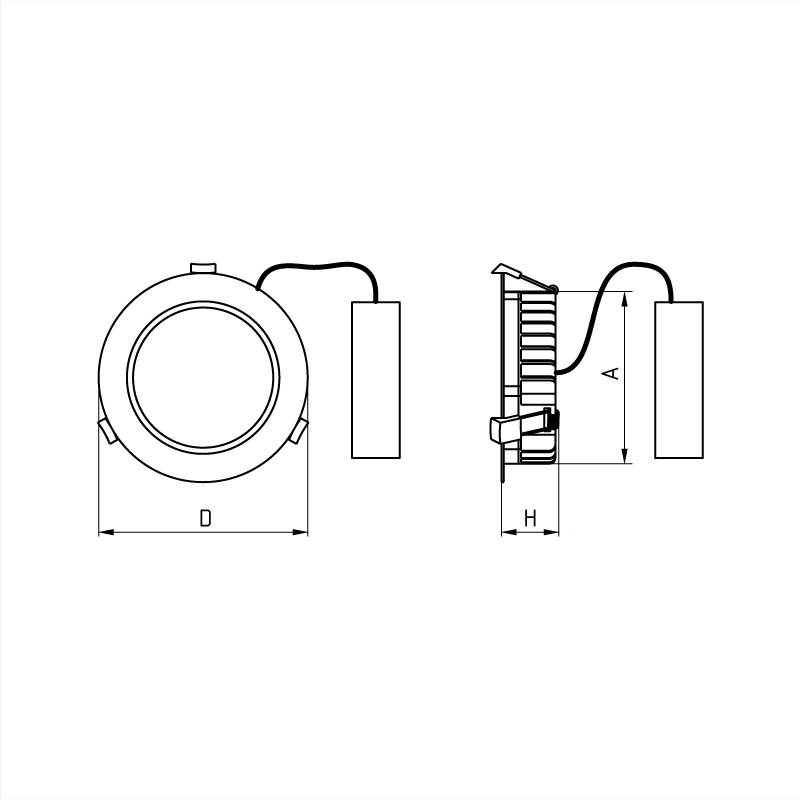

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Ra
90
CCT, К
4000
Световой поток (в нижнюю полусферу), лм
2017
Световая отдача (в нижнюю полусферу), лм/Вт
106
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Коэффициент пульсации, не более, %
1

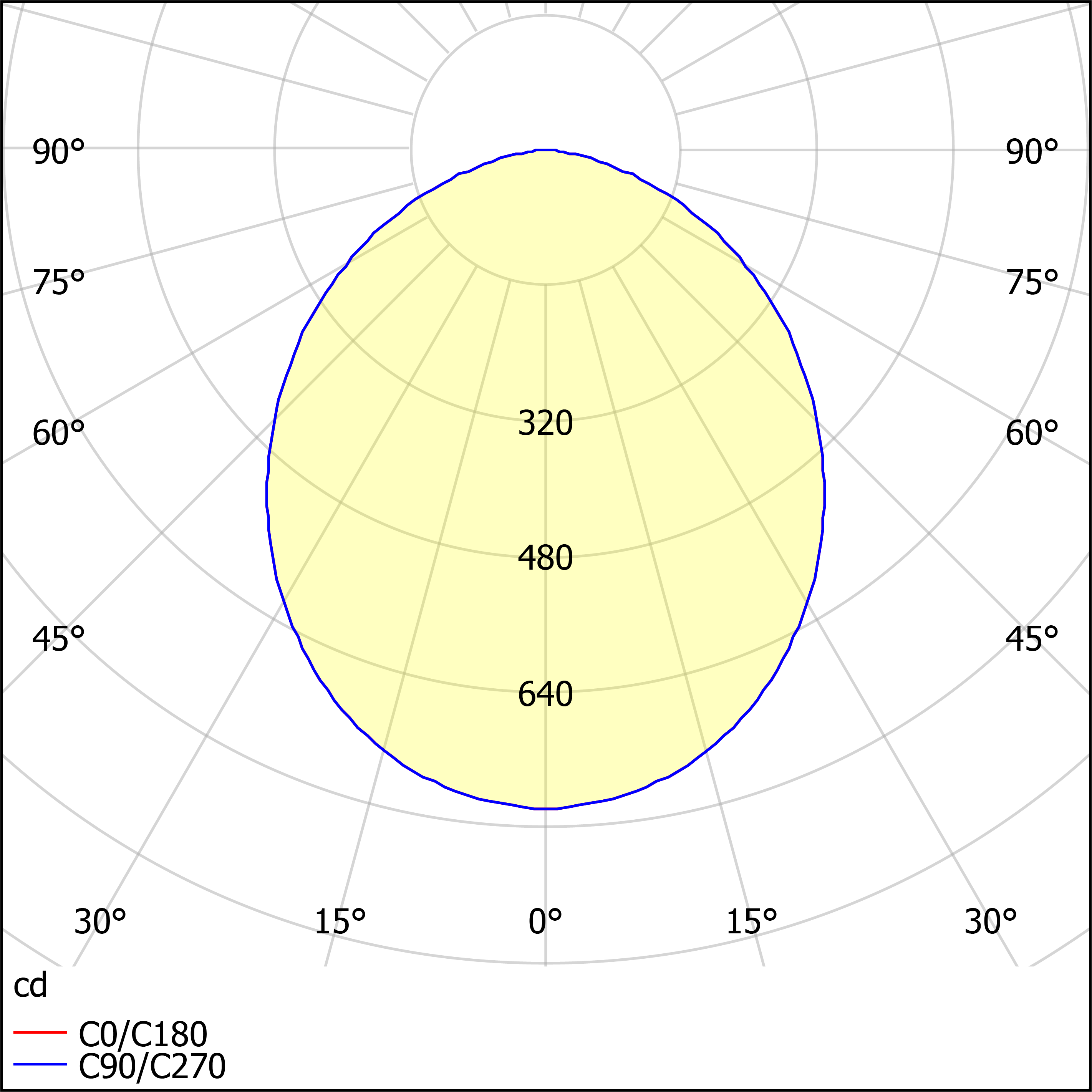

Кривая силы света
показать
Тип корпуса ПРА
Литой
Корпус ПРА
Полимерный материал
Цвет корпуса ПРА/материал окраски
Белый (порошковое покрытие)
Вводное устройство
Кабельнный ввод PG
Материал вводного устройства
Сталь
Тип основания
Литой
Основание
Алюминий
Цвет основания/материал окраски
Белый (порошковое покрытие)
Уплотнительная прокладка
Силиконовая резина
Тип декоративной панели
Литой
Декоративная панель
Алюминий
Цвет декоративной панели/материал окраски
Белый
Монтаж декоративной панели
На винты
Обслуживание декоративной панели
Нет
Обслуживание обечайки
Нет
Тип оптической системы
Рассеиватель
Монтаж оптической системы
Вклеивается в декоративную панель (силикон)
Оптическая система
Опаловый
Материал оптической системы
Полимерный материал (полиметилметаакрилат)
Обслуживание решетки
Нет

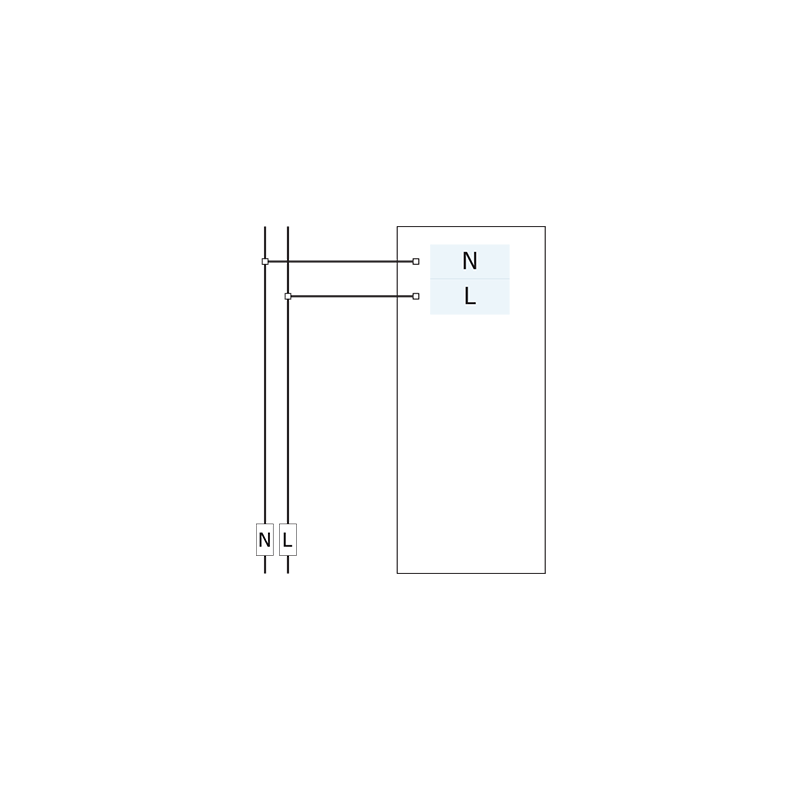

Тип подключения
Клеммная колодка
Подключение
2х1,5мм²
Способ установки
Встраиваемый

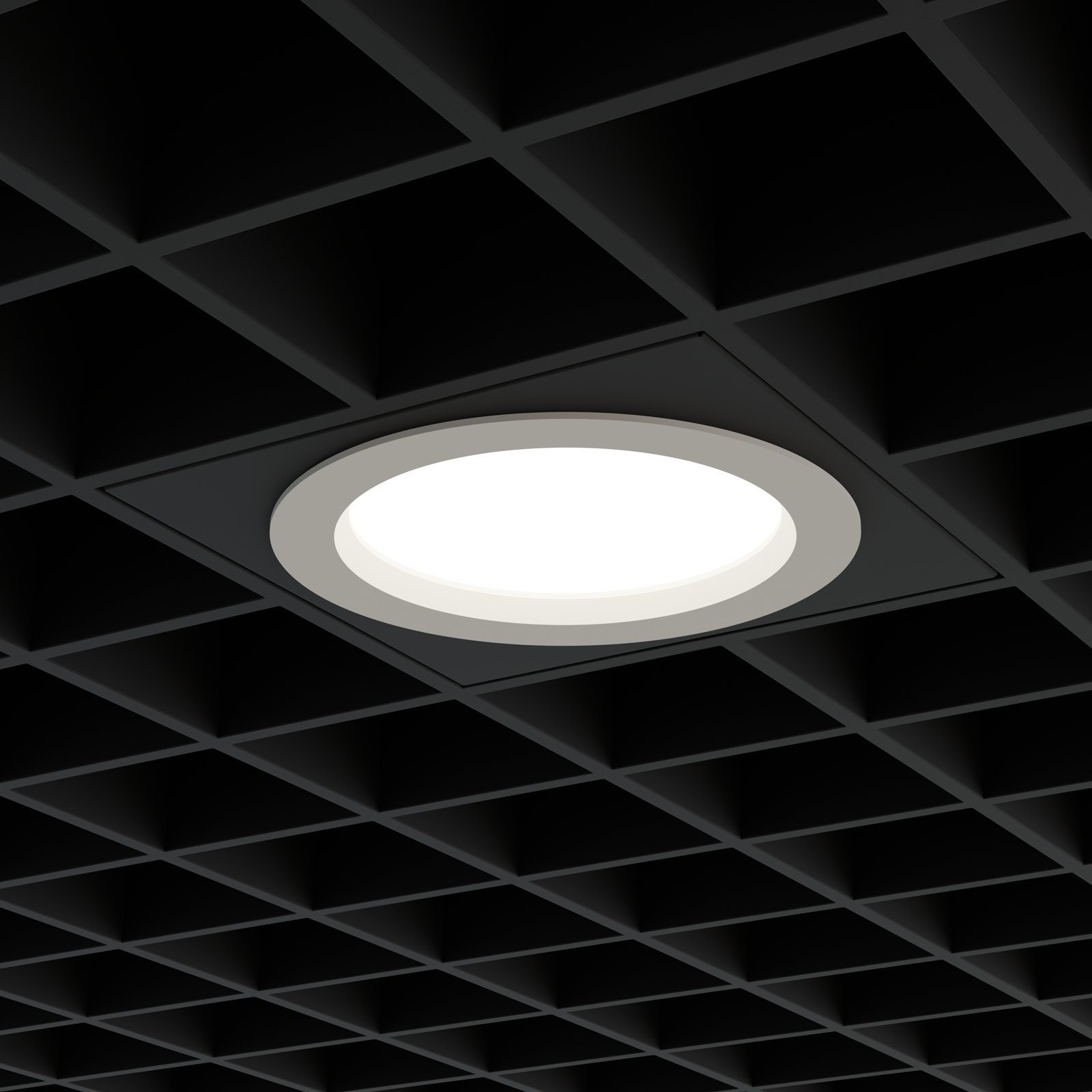

Тип потолка
Минеральный (Армстронг), Подшивной, Реечный
Подробная информация по потолкам
Armstrong кромка Board, Ecophon кромка А, Rockfon кромка A15, A24, Итальянский дизайн с открытыми стыками, Немецкий дизайн с открытыми стыками

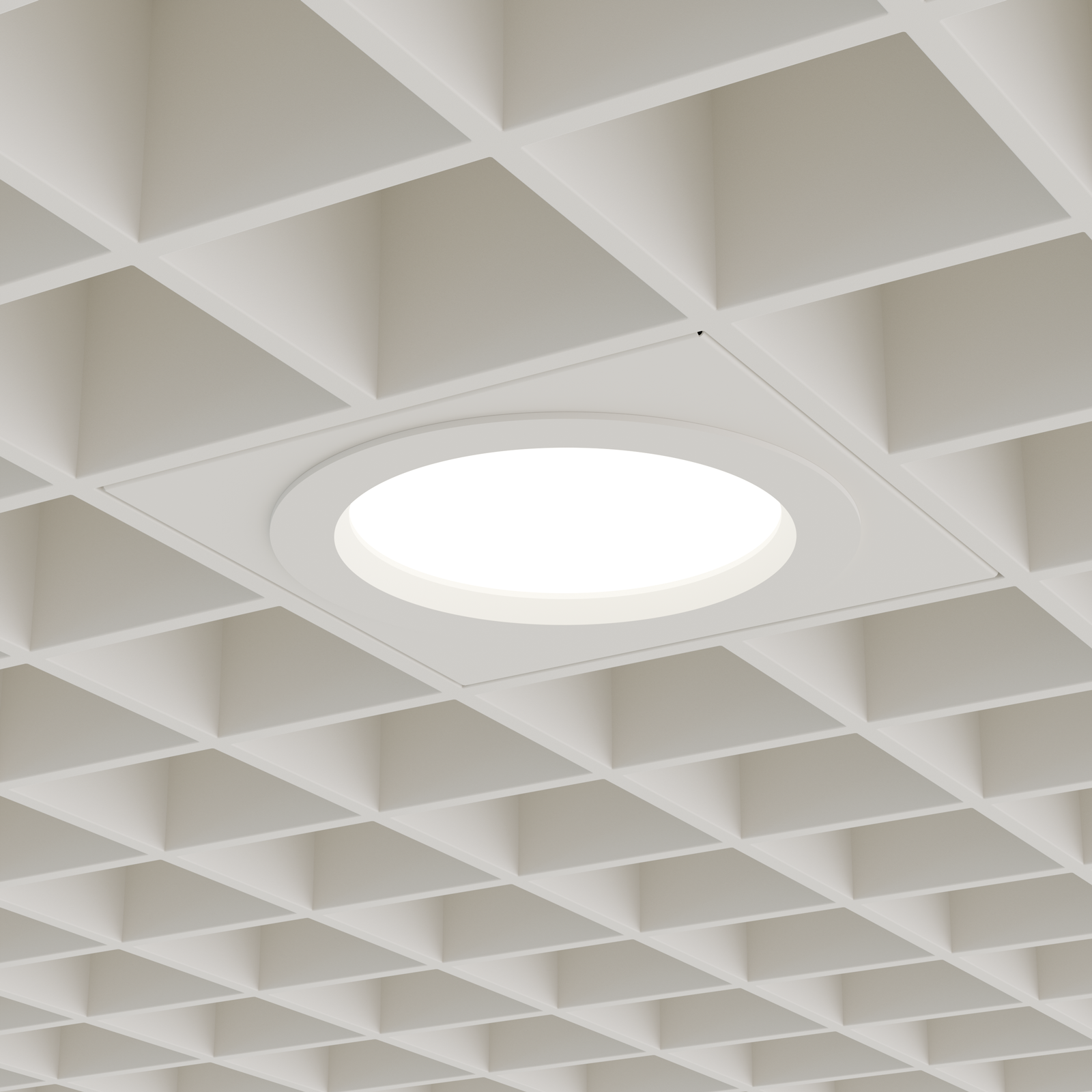

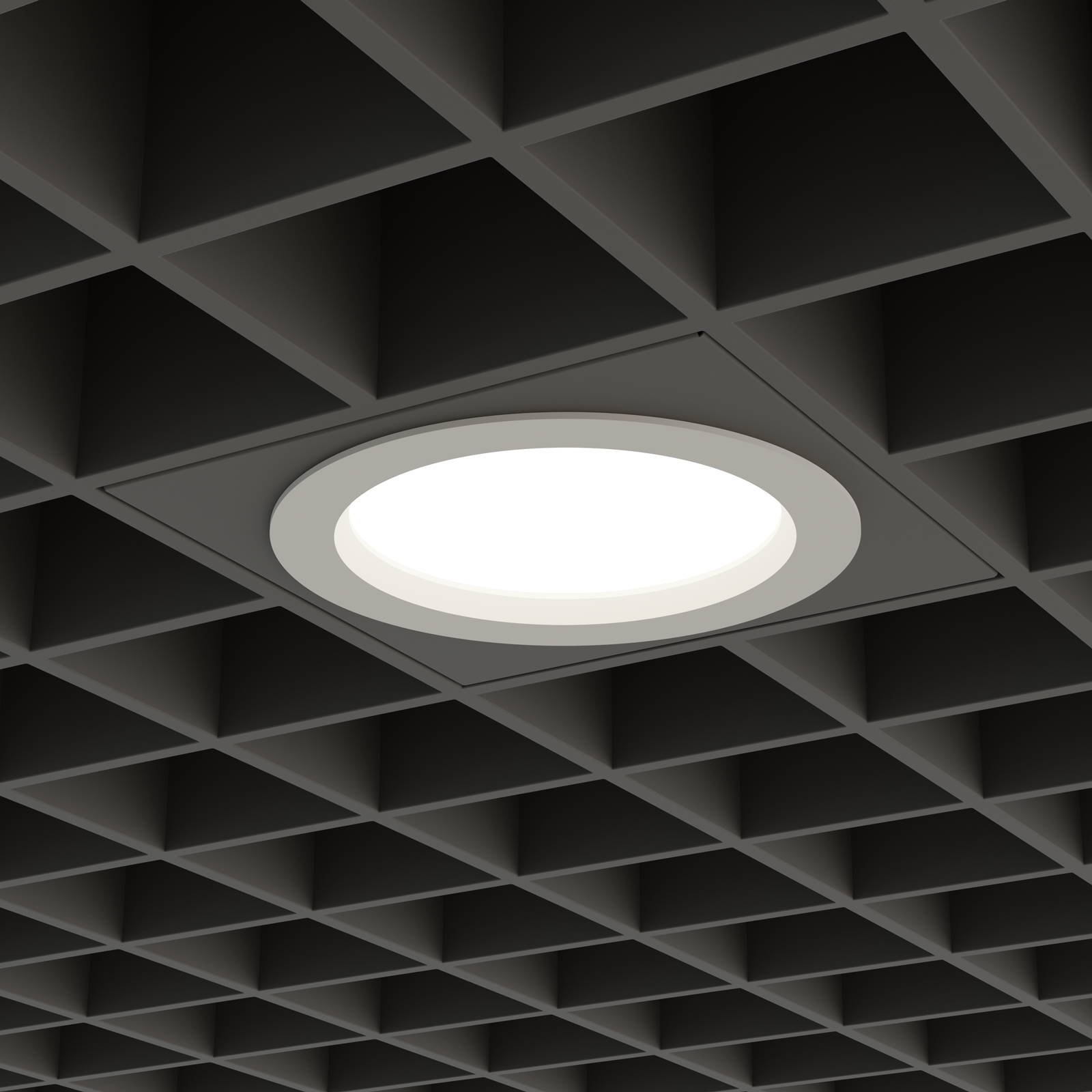

Тип потолка (с аксессуаром)
Грильято
Монтажные устройства
Скоба
Тип монтажных устройств
Завитая проволока
Размещение монтажных устройств
Фиксированное
Цвет монтажных устройств/материал окраски
Серебристый
Материал монтажных креплений
Сталь
Онлайн калькулятор позволяет легко рассчитать количество светильников или уровень
освещенности.
Результаты программы расчета могут отличаться от результатов профессиональной программы.
Результаты программы расчета могут отличаться от результатов профессиональной программы.
Коэффициент отражения (потолок/стены/пол): 70 / 50 / 20
