Общественное освещение

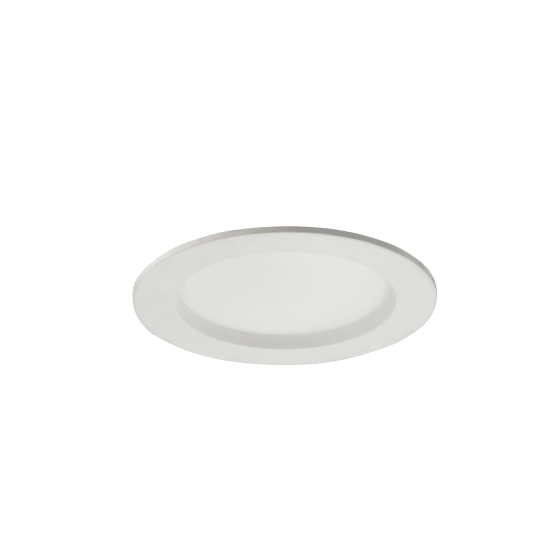

ДВО23-20-101 DLM 840
Нормативный документ: ТУ 3461-048-05014337-2011, ТР ЕАЭС 037/2016
Код: 1161420101
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405110039
Класс защиты от поражения электрическим током
Степень защиты от пыли и влаги
Степень защиты от пыли и влаги
Источник света
Климатическое исполнение
Рабочий диапазон температур
EAC
Индекс цветопередачи
Цветовая температура, К
Применение
Предназначены для общего освещения общественных зданий, административных, офисных и иных помещений (столовых, проходов, раздевалок, вестибюлей, гардеробов, складов, архивов, холлов, коридоров, лестниц, экскалаторов).
20
Мощность (в нижнюю полусферу), Вт
2104
Световой поток (в нижнюю полусферу), лм
105
Световая отдача (в нижнюю полусферу), лм/Вт
80
Ra
4000
CCT, К
Описание серии
- Пылевлагозащищенный (IP54 полимерный корпус) даунлайт, II класс защиты.Встраивается в подвсные потолки, в том числе с дополнительным аксессуаром в Грильято.В модификации -101 с использованием внешнего драйвера может применяться на улице под навесом (У2).
Электротехнические характеристики
Мощность (в нижнюю полусферу), Вт
20
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
220
Номинальное напряжение max AC, В
220
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,96
Класс энергетической эффективности светильника
А+
Эксплуатационные характеристики
IP (Степень защиты)
IP54
IP (Степень защиты) источника питания
IP65
IP (Степень защиты) оптической части
IP54
Класс защиты от поражения электрического тока
II
Климатическое исполнение
У2
Рабочая температура min,°C
-45
Рабочая температура max,°C
40
Аварийное освещение
БАП
Нет

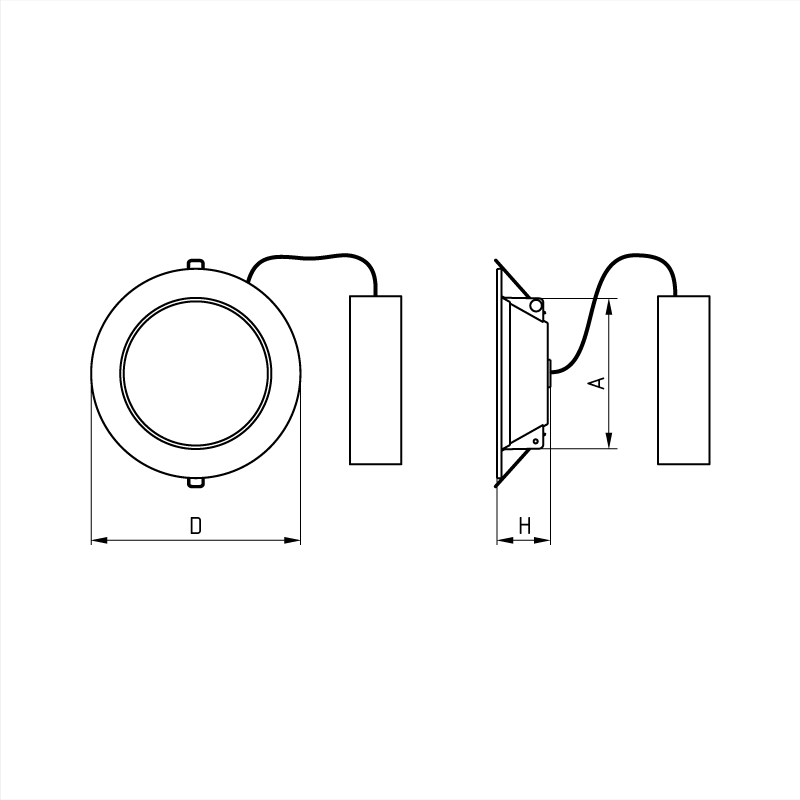

Габаритные характеристики
Масса, кг
0.54
Диаметр (D), мм
220
Высота (H), мм
63
Установочный диаметр (d), мм
183
Длина внешнего ИП, мм (L2)
145
Ширина внешнего ИП, мм (B2)
40
Высота внешнего ИП, мм (H2)
30
Длина провода до ИП, мм
260
Глубина установки, мм
88
Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773034255
ITF14
14600773034252
ITF14 (групповая)
24600773034259
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Ra
80
CCT, К
4000
Световой поток (в нижнюю полусферу), лм
2104
Световая отдача (в нижнюю полусферу), лм/Вт
105
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Коэффициент пульсации, не более, %
2
Тип корпуса ПРА
Литой
Корпус ПРА
Полимерный материал
Цвет корпуса ПРА/материал окраски
Белый (порошковое покрытие)
Тип основания
Литой
Основание
Полимерный материал (поликарбонат)
Цвет основания/материал окраски
Белый
Уплотнительная прокладка
Силиконовая резина
Тип декоративной панели
Литой
Декоративная панель
Полимерный материал
Цвет декоративной панели/материал окраски
Белый (порошковое покрытие)
Монтаж декоративной панели
На винты
Обслуживание декоративной панели
Нет
Обслуживание обечайки
Нет
Тип оптической системы
Рассеиватель
Монтаж оптической системы
Вклеивается в декоративную панель (силикон)
Оптическая система
Опаловый
Материал оптической системы
Полимерный материал (поликарбонат)
Обслуживание решетки
Нет

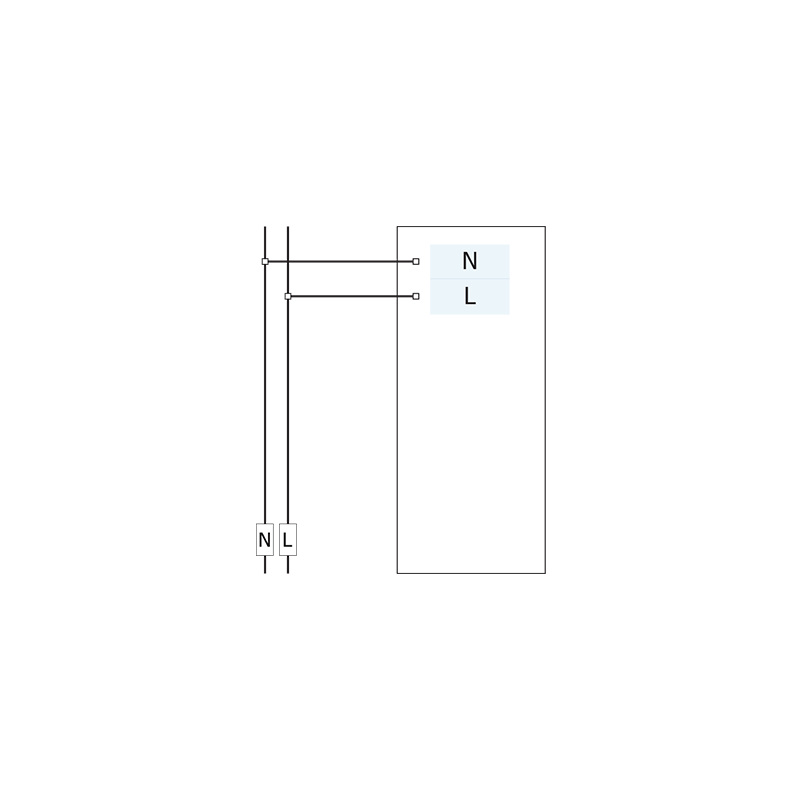

Тип подключения
Кабель
Подключение
2х1,5мм²
Способ установки
Встраиваемый
Тип потолка
Минеральный (Армстронг), Подшивной, Реечный
Подробная информация по потолкам
Armstrong кромка Board, Ecophon кромка А, Rockfon кромка A15, A24, Итальянский дизайн с открытыми стыками, Немецкий дизайн с открытыми стыками

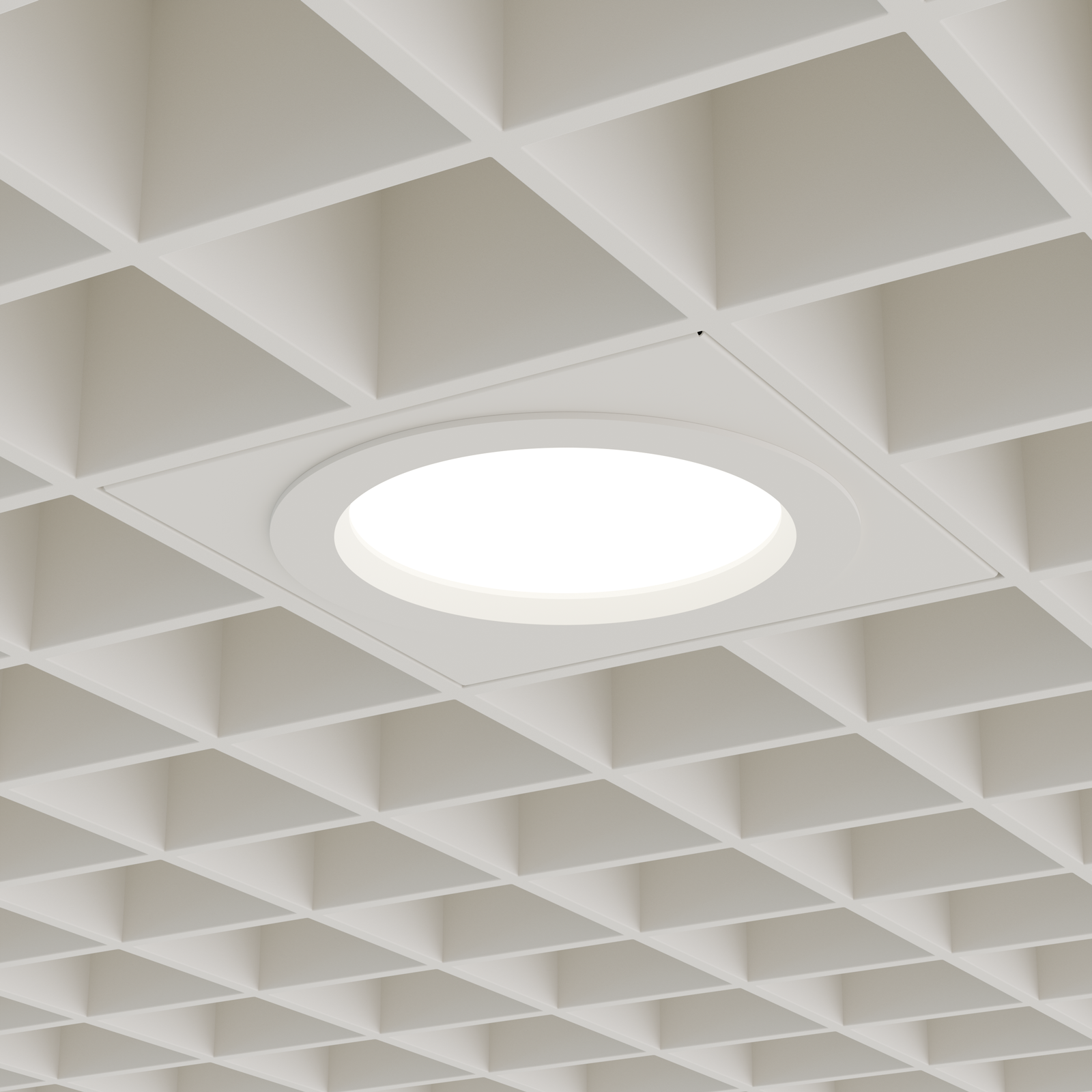

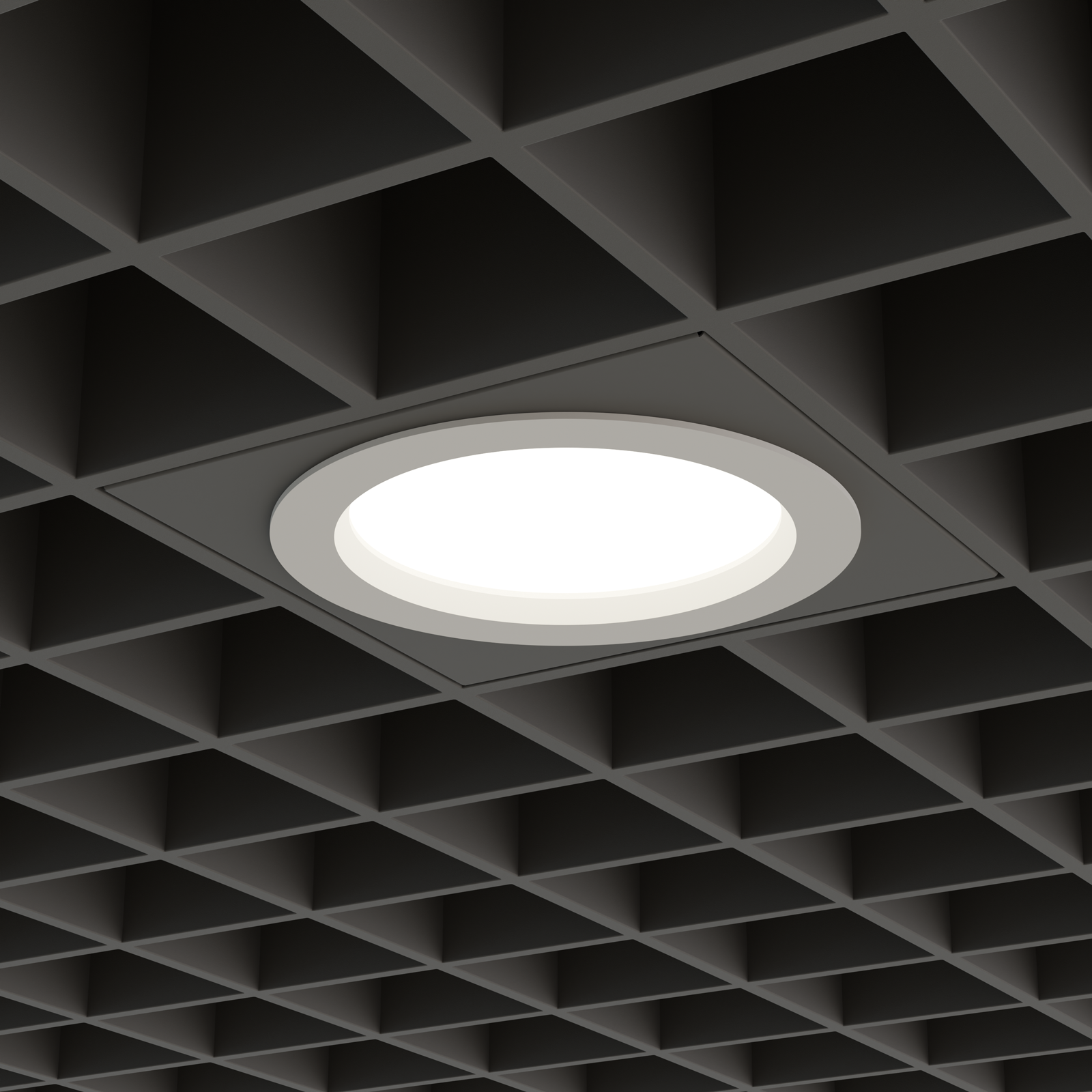

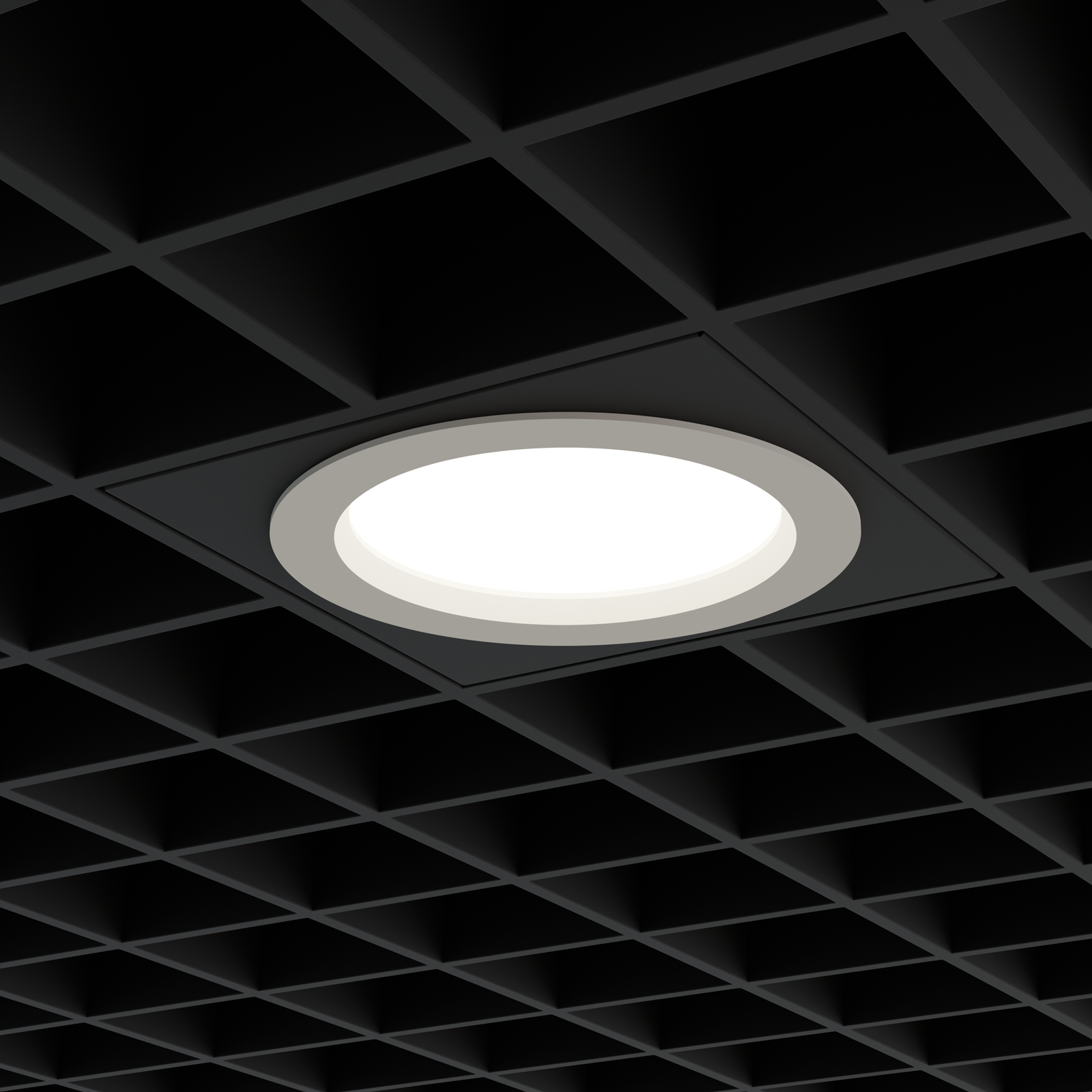

Тип потолка (с аксессуаром)
Грильято
Монтажные устройства
Скоба
Тип монтажных устройств
Завитая проволока
Размещение монтажных устройств
Фиксированное
Цвет монтажных устройств/материал окраски
Серебристый
Материал монтажных креплений
Сталь
Длина провода, м
0.26
Онлайн калькулятор позволяет легко рассчитать количество светильников или уровень
освещенности.
Результаты программы расчета могут отличаться от результатов профессиональной программы.
Результаты программы расчета могут отличаться от результатов профессиональной программы.
Коэффициент отражения (потолок/стены/пол): 70 / 50 / 20
