ДВО23-16-101 DLM 840
Код: 1161416101
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405110039
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.90.11
PROPERTY_NAME
Тип напряжения
PROPERTY_NAME
Номинальное напряжение, В
PROPERTY_NAME
Класс защиты от поражения электрическим током
PROPERTY_NAME
Степень защиты от пыли и влаги
PROPERTY_NAME
Степень защиты от пыли и влаги
PROPERTY_NAME
Источник света
PROPERTY_NAME
Климатическое исполнение
PROPERTY_NAME
Рабочий диапазон температур
PROPERTY_NAME
Индекс цветопередачи
PROPERTY_NAME
Цветовая температура, К
PROPERTY_NAME
Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза
Применение
Предназначены для общего освещения общественных зданий, административных, офисных и иных помещений (столовых, проходов, раздевалок, вестибюлей, гардеробов, складов, архивов, холлов, коридоров, лестниц, экскалаторов).
16 Мощность, Вт
1642 Световой поток, лм
102 Световая отдача, лм/Вт
80 Ra
4000 CCT, К
Описание серии
  • Пылевлагозащищенный (IP54 полимерный корпус) даунлайт, II класс защиты.Встраивается в подвсные потолки, в том числе с дополнительным аксессуаром в Грильято.В модификации -101 с использованием внешнего драйвера может применяться на улице под навесом (У2).


Электротехнические характеристики
Мощность, Вт
16
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
220
Номинальное напряжение max AC, В
220
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,96
Класс энергетической эффективности светильника
А+

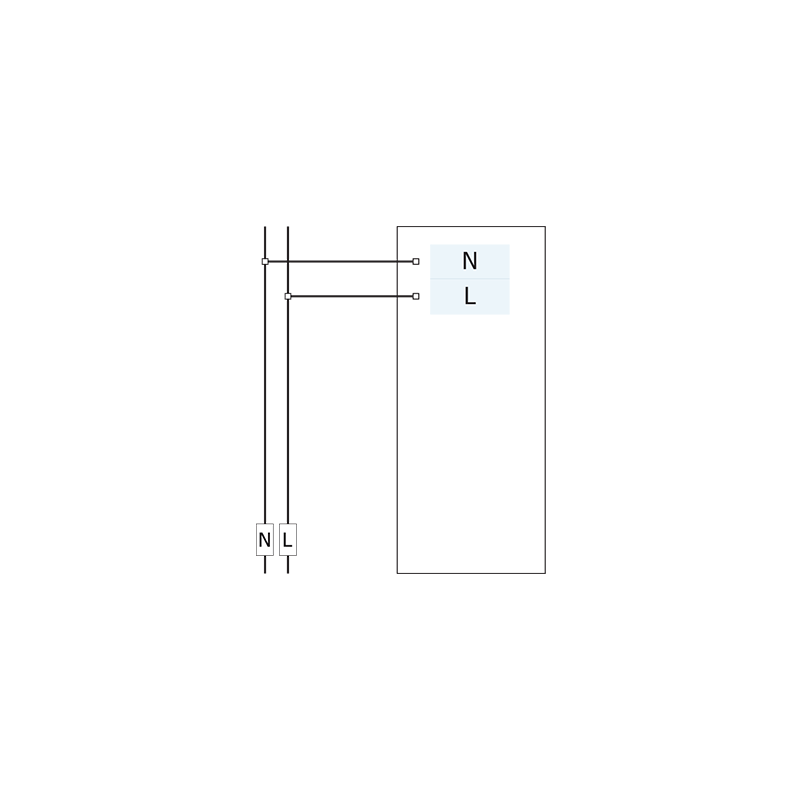

Схема подключения
показать
Эксплуатационные характеристики
IP (Степень защиты)
IP54
IP (Степень защиты) источника питания
IP65
IP (Степень защиты) оптической части
IP54
Класс защиты от поражения электрического тока
II
Климатическое исполнение
У2
Рабочая температура min,°C
-45
Рабочая температура max,°C
40
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
0.46
Диаметр (D), мм
220
Высота (H), мм
63
Установочный диаметр (d), мм
183
Длина внешнего ИП, мм (L2)
148
Ширина внешнего ИП, мм (B2)
40
Высота внешнего ИП, мм (H2)
32
Длина провода до ИП, мм
240
Глубина установки, мм
88

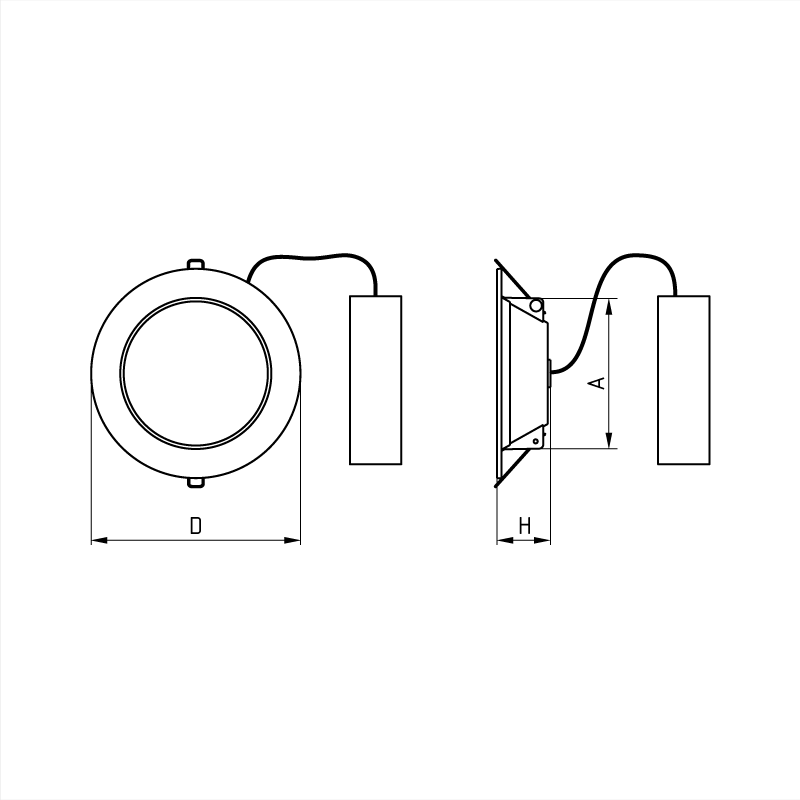

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773034248
ITF14
14600773034245
ITF14 (групповая)
24600773034242
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Ra
80
CCT, К
4000
Световой поток, лм
1642
Световая отдача, лм/Вт
102
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Коэффициент пульсации, не более, %
2
Нормативный документ ТУ 3461-048-05014337-2011, ТР ЕАЭС 037/2016
Тип корпуса ПРА Литой
Корпус ПРА Полимерный материал
Цвет корпуса ПРА/материал окраски Белый (порошковое покрытие)
Тип основания Литой
Основание Полимерный материал (поликарбонат)
Цвет основания/материал окраски Белый
Уплотнительная прокладка Силиконовая резина
Тип декоративной панели Литой
Декоративная панель Полимерный материал
Цвет декоративной панели/материал окраски Белый (порошковое покрытие)
Монтаж декоративной панели На винты
Обслуживание декоративной панели Нет
Обслуживание обечайки Нет
Тип оптической системы Рассеиватель
Монтаж оптической системы Вклеивается в декоративную панель (силикон)
Оптическая система Опаловый
Материал оптической системы Полимерный материал (поликарбонат)
Обслуживание решетки Нет
Тип подключения Кабель
Подключение 2х1,5мм²
Способ установки Встраиваемый
Тип потолка Минеральный (Армстронг), Подшивной, Реечный
Подробная информация по потолкам Armstrong кромка Board, Ecophon кромка А, Rockfon кромка A15, A24, Итальянский дизайн с открытыми стыками, Немецкий дизайн с открытыми стыками

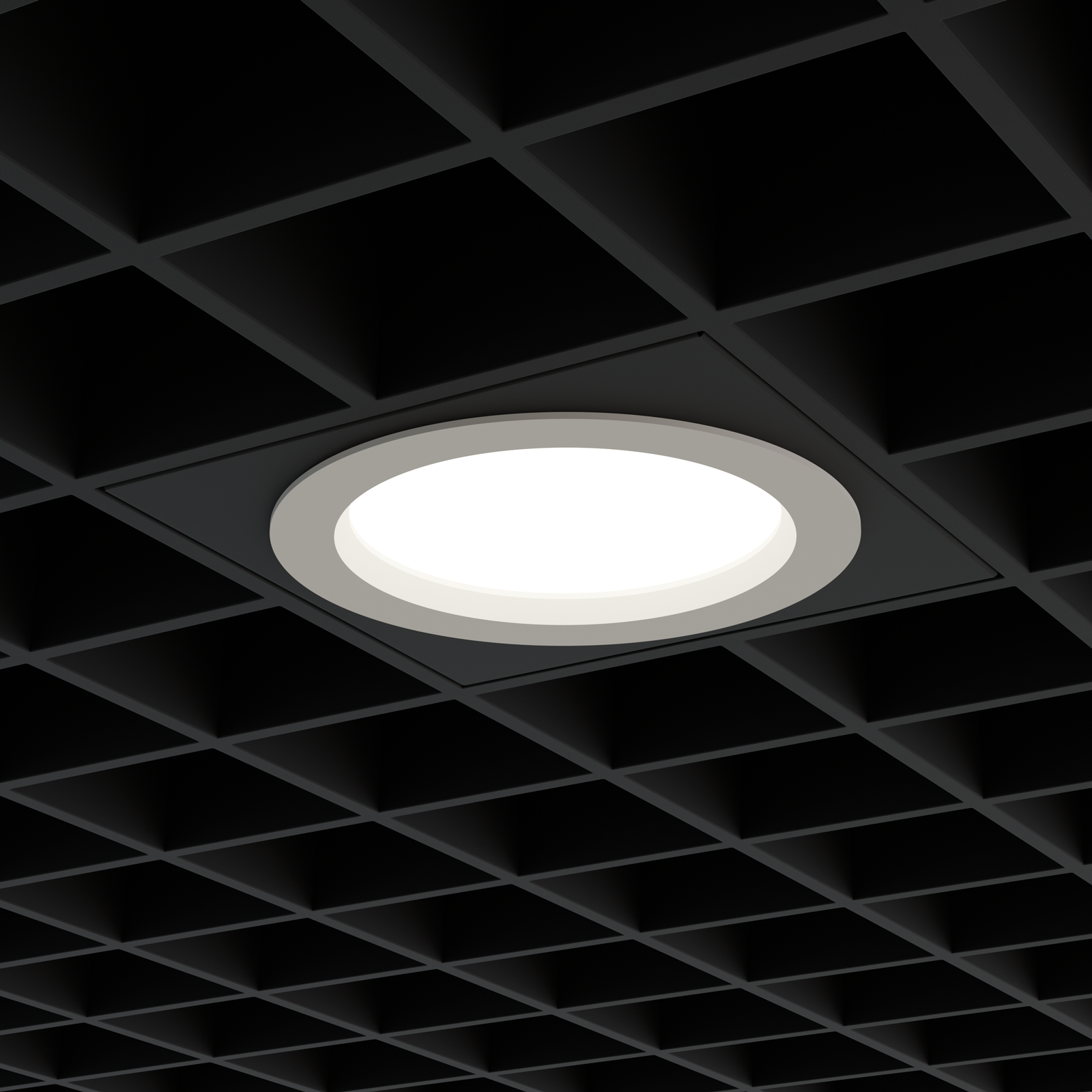

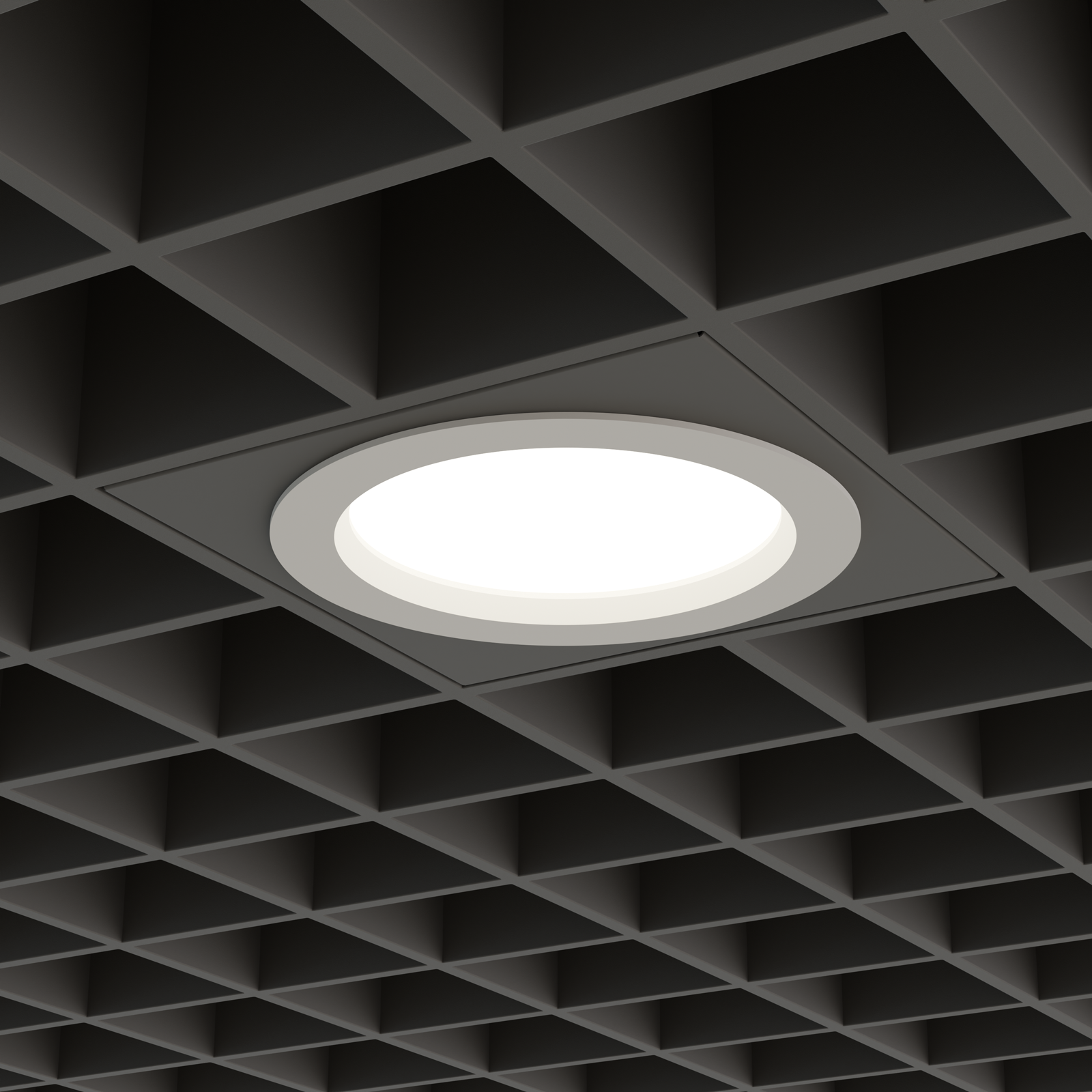

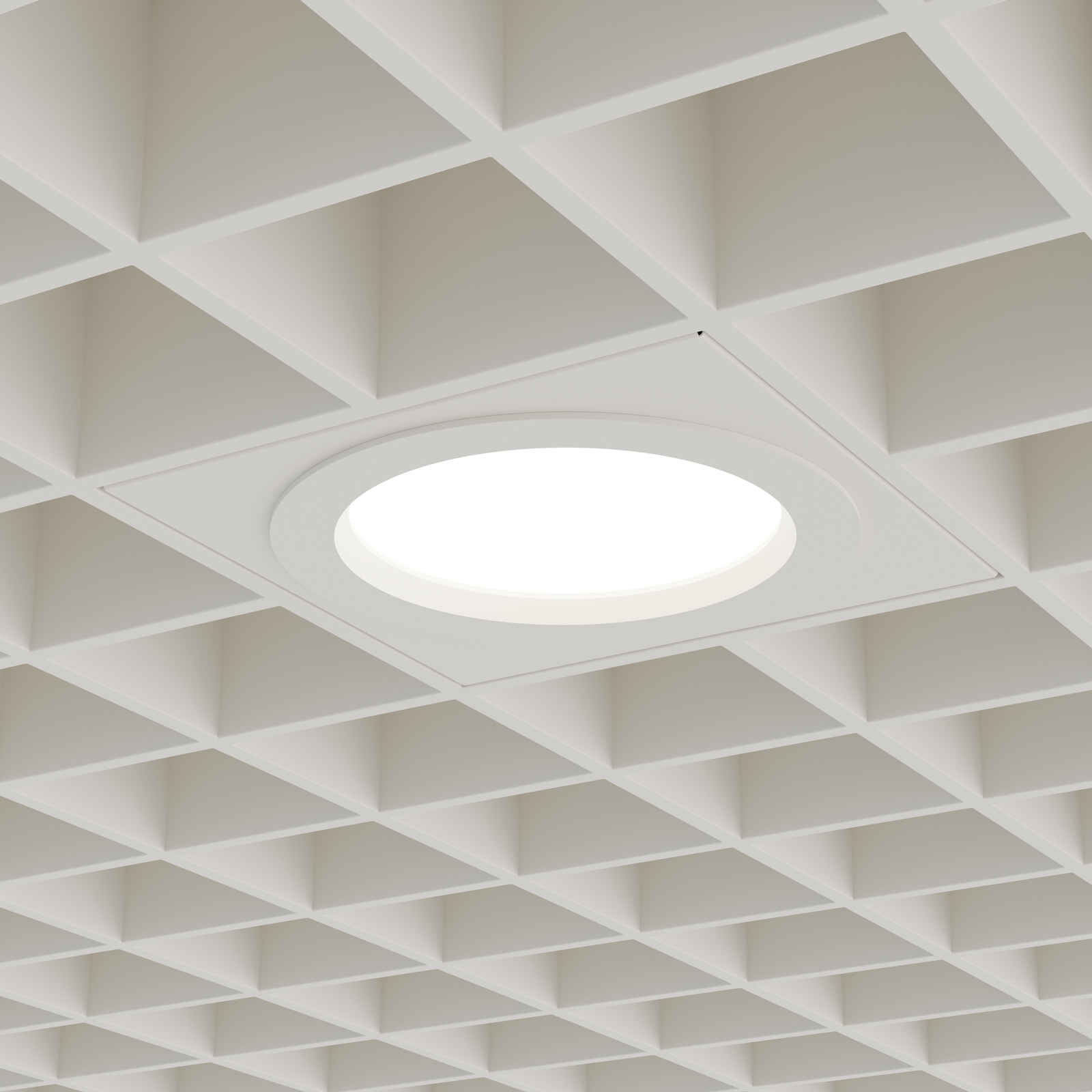

Тип потолка (с аксессуаром) Грильято
Монтажные устройства Скоба
Тип монтажных устройств Завитая проволока
Размещение монтажных устройств Фиксированное
Цвет монтажных устройств/материал окраски Серебристый
Материал монтажных креплений Сталь
Длина провода, м 0.24
