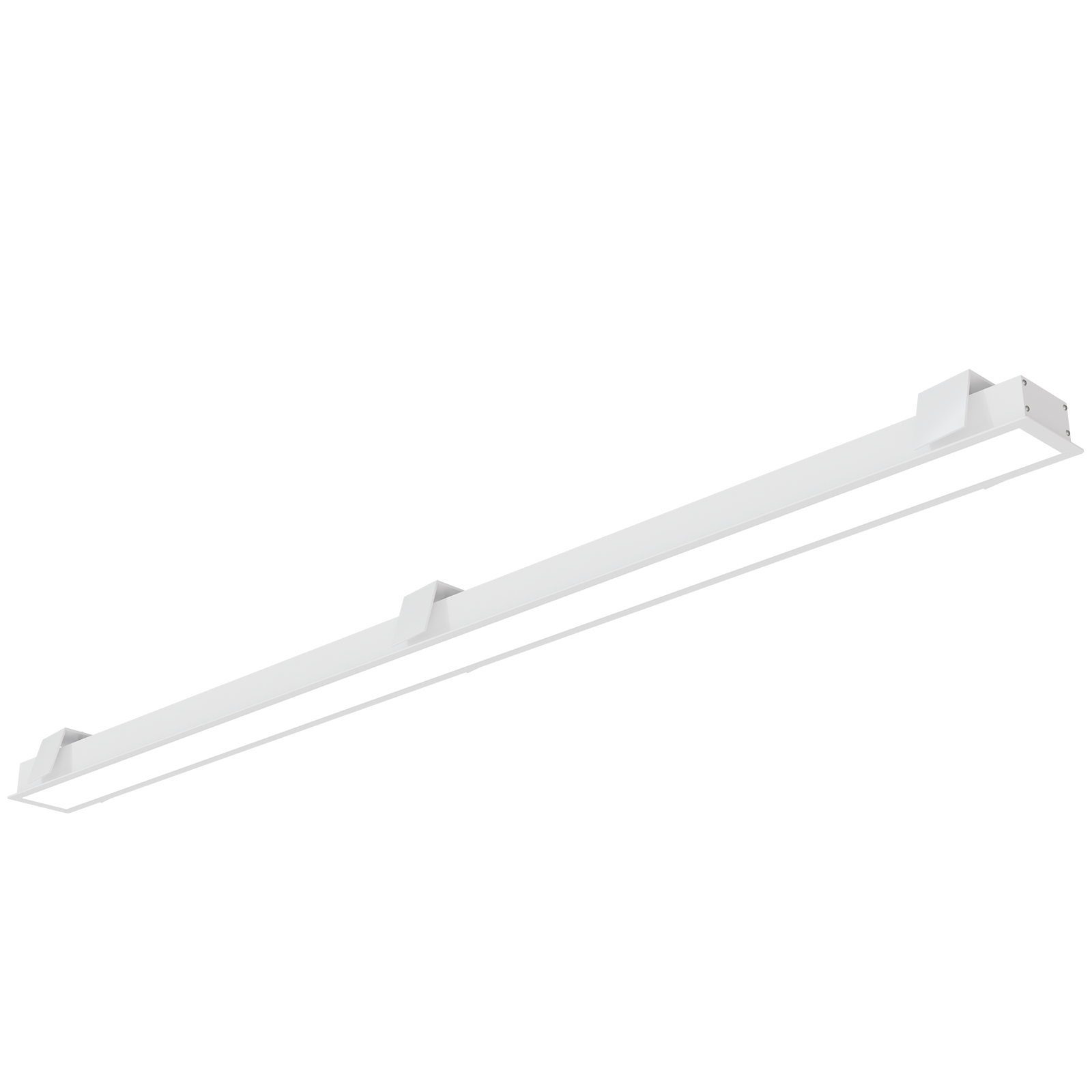

ДВО18-20 Profil B5H3L100 W 840 EM3 DT
Код: 1281402041.43
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405110039
PROPERTY_NAME
Тип напряжения
PROPERTY_NAME
Номинальное напряжение, В
PROPERTY_NAME
Класс защиты от поражения электрическим током
PROPERTY_NAME
Степень защиты от пыли и влаги
PROPERTY_NAME
Источник света
PROPERTY_NAME
Климатическое исполнение
PROPERTY_NAME
Рабочий диапазон температур
PROPERTY_NAME
Индекс цветопередачи
PROPERTY_NAME
Цветовая температура, К
PROPERTY_NAME
Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза
Применение
Предназначены для декоративного освещения общественных зданий, административных, офисных и торговых залов гипермаркетов.
13 Мощность, Вт
710 Световой поток, лм
54 Световая отдача, лм/Вт
80 Ra
4000 CCT, К
Описание серии
  • Светильники предназначены для декоративного освещения общественных, административных, офисных зданий и торговых залов. Различные размеры и цвет корпуса.


Электротехнические характеристики
Мощность, Вт
13
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
198
Номинальное напряжение max AC, В
264
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,95
Класс энергетической эффективности светильника
B
Тип аппарата защиты
16А тип С
Пусковой ток, А
16,00
Рекомендуемое количество светильников на автоматический выключатель
68
Длительность пускового тока, мкс
208

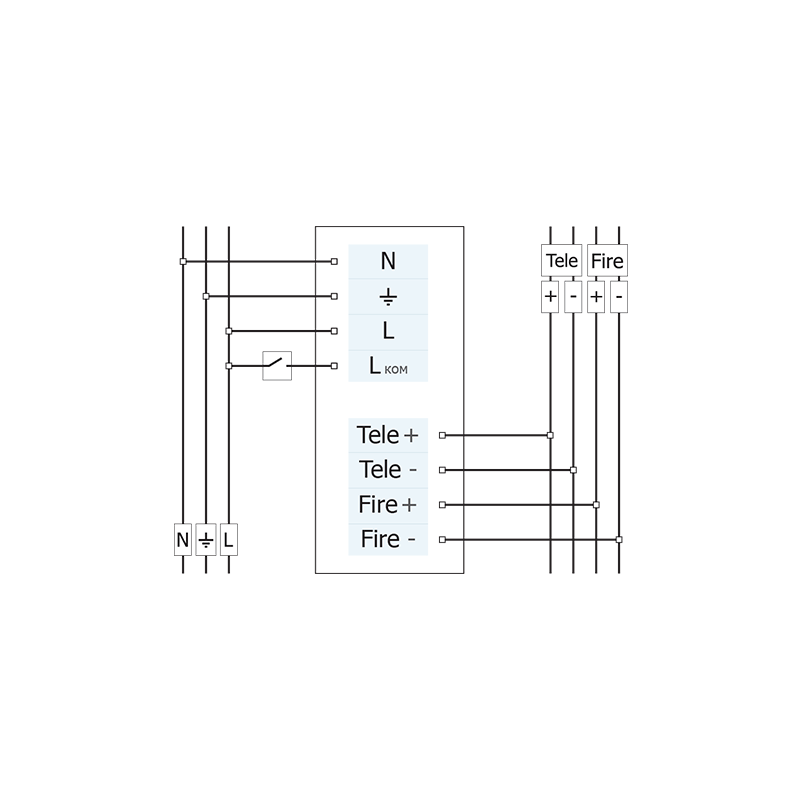

Схема подключения
показать
Эксплуатационные характеристики
IP (Степень защиты)
IP20
Класс защиты от поражения электрического тока
I
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
1
Рабочая температура max,°C
35
Аварийное освещение
БАП
Да
Потребляемая мощность БАП (в процессе зарядки АКБ), Вт
5
Потребляемая мощность БАП (при заряженной АКБ), Вт
2.5
Режим
Аварийный режим
Режим работы
Непостоянный
Световой поток в режиме, лм
362
Мощность в режиме, %
10
Время работы, ч
3
Тестирование
Устройство дистанционного тестирования и управления (УДТУ) TELECHECK
Индикатор
Да
Электронная защита от полной разрядки батареи
Да
Аккумуляторная батарея
Ni-Cd
Время зарядки, ч
24
Габаритные характеристики
Масса, кг
2.74
Длина (L), мм
1022
Ширина (B), мм
49
Высота (H), мм
34
Высота с креплением (H1), мм
52
Установочная длина (A), мм
1014
Установочная ширина (a), мм
37
Длина внешнего ИП, мм (L2)
378
Ширина внешнего ИП, мм (B2)
89
Высота внешнего ИП, мм (H2)
125
Длина провода до ИП, мм
2500

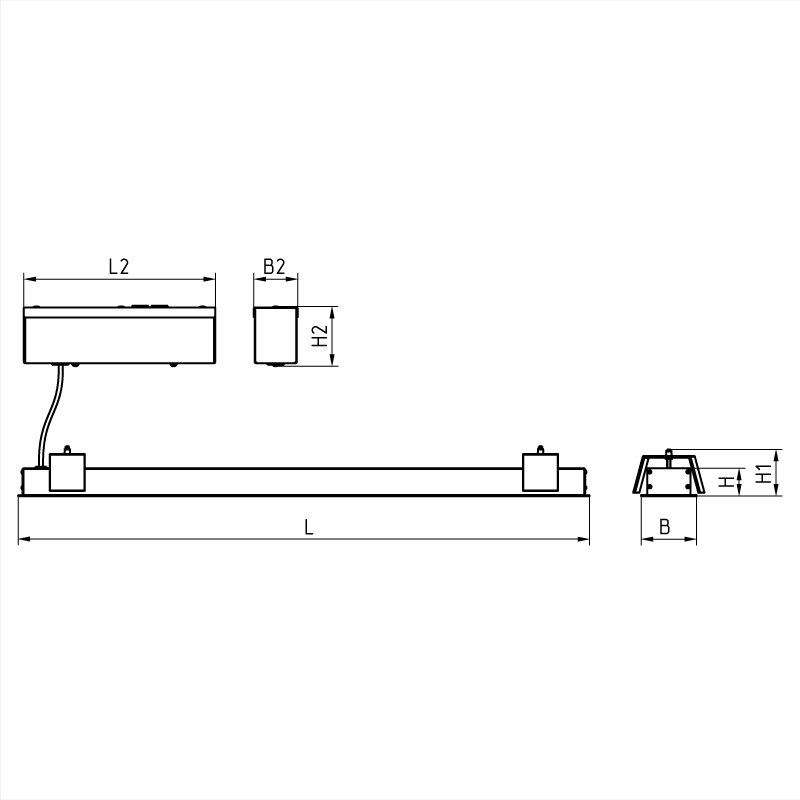

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Ra
80
CCT, К
4000
Световой поток, лм
710
Световая отдача, лм/Вт
54
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Коэффициент пульсации, не более, %
1

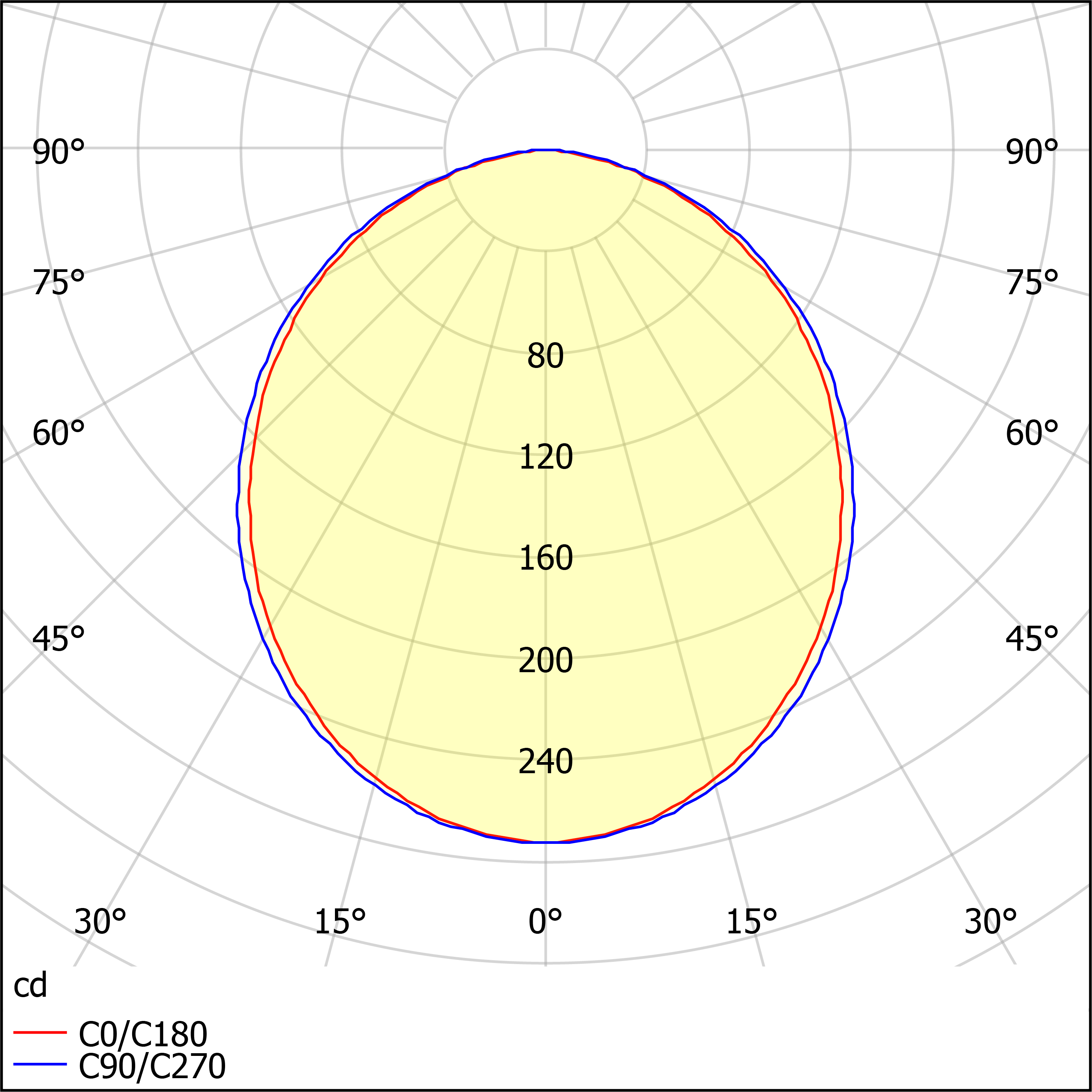

Кривая силы света
показать
Нормативный документ ТУ 3461-063-05014337-2016
Тип корпуса Экструдированный
Корпус Алюминий
Цвет корпуса/материал окраски Белый (порошковое покрытие)
Тип корпуса ПРА Штампованный
Корпус ПРА Сталь
Цвет корпуса ПРА/материал окраски Белый (порошковое покрытие)
Вводное устройство Сальниковый ввод
Материал вводного устройства Кремнийорганическая резина
Тип оптической системы Рассеиватель
Монтаж оптической системы Устанавливается в корпус
Оптическая система Опаловый
Материал оптической системы Полимерный материал (полиметилметаакрилат)
Крышки Сталь
Монтаж крышек На саморезы
Цвет крышек/материал окраски Белый (порошковое покрытие)
Тип подключения Клеммная колодка
Подключение 6х2,5мм²
Способ установки Встраиваемый
Тип потолка Минеральный (Армстронг), Подшивной
Подробная информация по потолкам Armstrong кромка Board, Ecophon кромка А, Rockfon кромка A15, A24
Монтажные устройства Скоба
Тип монтажных устройств Завитая проволока
Размещение монтажных устройств Фиксированное
Цвет монтажных устройств/материал окраски Серебристый
Материал монтажных креплений Сталь
