Общественное освещение
ДВО09-4х6-001 Cube 940
Нормативный документ: ТУ 3461-048-05014337-2011, ТР ЕАЭС 037/2016
Код: 1240824001
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405110039
Класс защиты от поражения электрическим током
Степень защиты от пыли и влаги
Степень защиты от пыли и влаги
Источник света
Климатическое исполнение
Рабочий диапазон температур
EAC
Индекс цветопередачи
Цветовая температура, К
Применение
Предназначены для общего освещения общественных зданий, административных, офисных и иных помещений.
25
Мощность (в нижнюю полусферу), Вт
2375
Световой поток (в нижнюю полусферу), лм
95
Световая отдача (в нижнюю полусферу), лм/Вт
90
Ra
4000
CCT, К
Описание серии

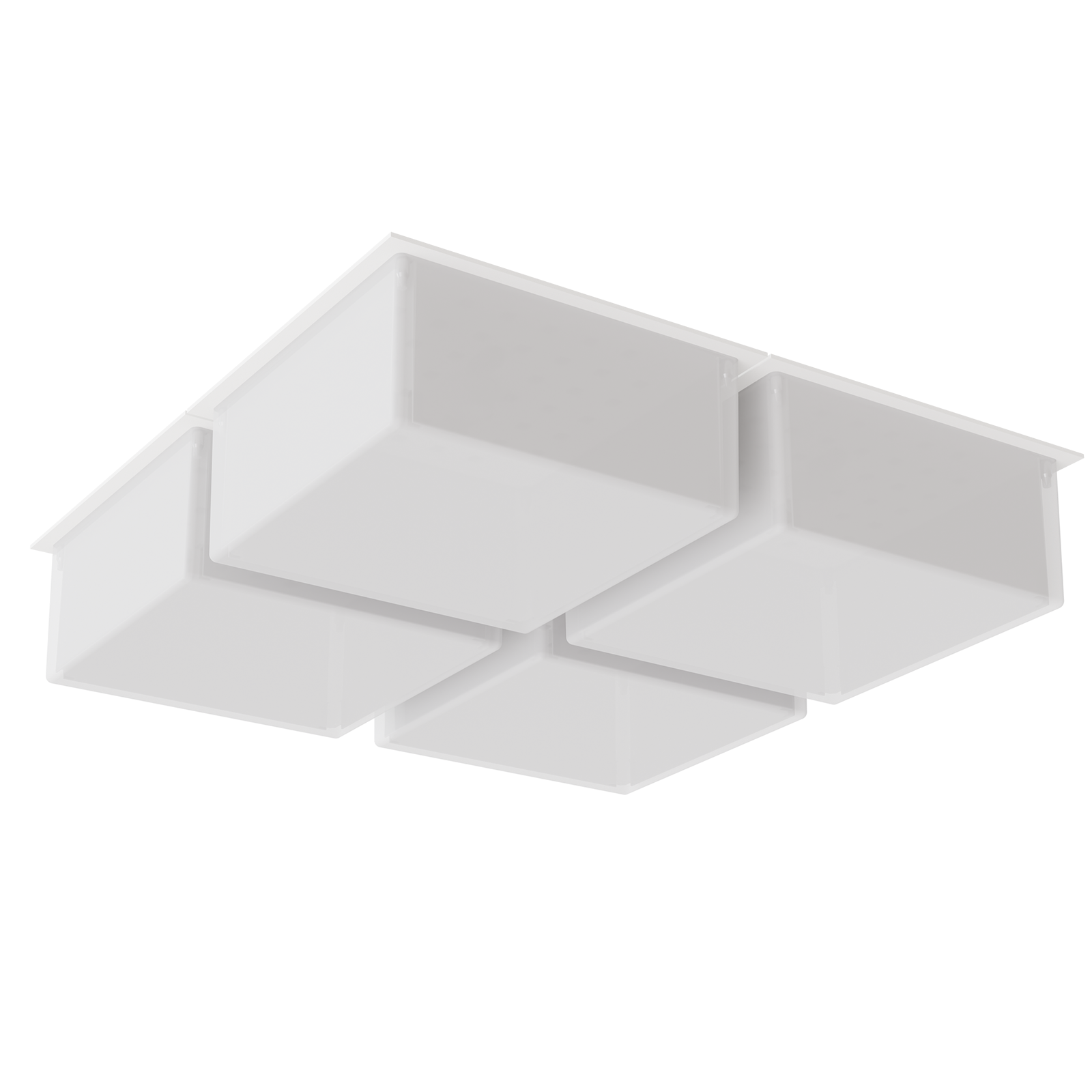

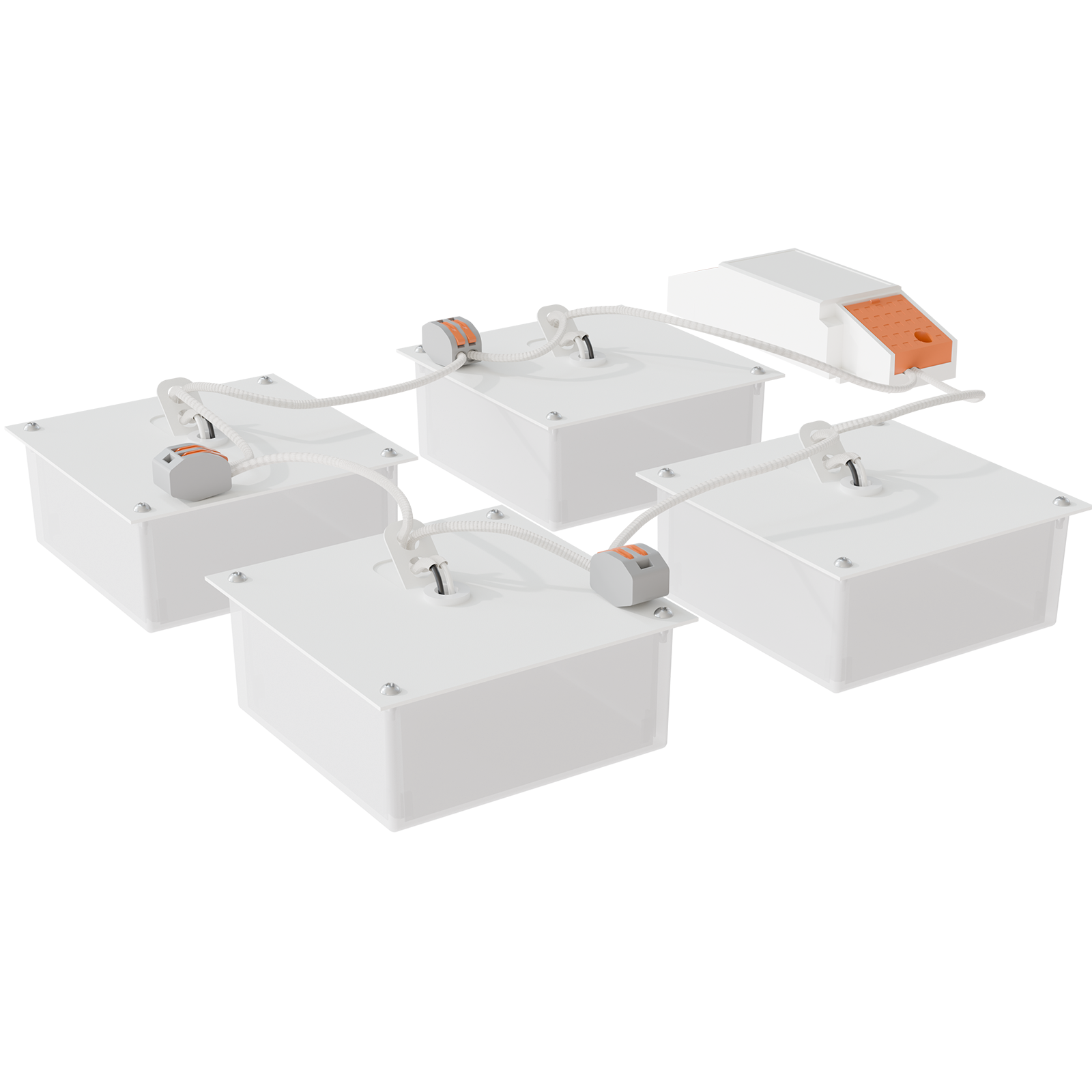

- Светящийся «кубик» для потолка «Грильято» мощностью 4х6 и 6х6 Вт. Внешний драйвер, модели с блоками аварийного питания. Материал рассеивателя – ПММА.
Электротехнические характеристики
Мощность (в нижнюю полусферу), Вт
25
Источник питания
внешний драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
170
Номинальное напряжение max AC, В
260
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,98
Класс энергетической эффективности светильника
А+
Тип аппарата защиты
16А тип С
Пусковой ток, А
18,00
Рекомендуемое количество светильников на автоматический выключатель
34
Длительность пускового тока, мкс
250
Эксплуатационные характеристики
IP (Степень защиты)
IP54
IP (Степень защиты) источника питания
IP20
IP (Степень защиты) оптической части
IP54
Класс защиты от поражения электрического тока
II
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
1
Рабочая температура max,°C
35
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
1
Длина (L), мм
100
Ширина (B), мм
100
Высота (H), мм
40
Высота с креплением (H1), мм
55
Установочная длина (A), мм
92
Установочная ширина (a), мм
92
Длина внешнего ИП, мм (L2)
157
Ширина внешнего ИП, мм (B2)
43
Высота внешнего ИП, мм (H2)
31

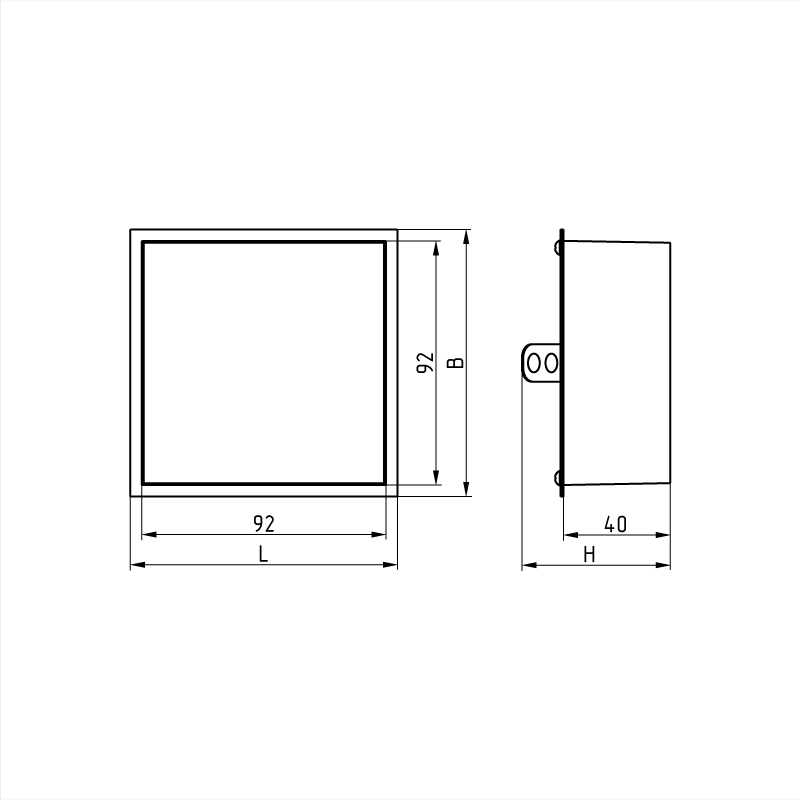

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Ra
90
CCT, К
4000
Световой поток (в нижнюю полусферу), лм
2375
Световая отдача (в нижнюю полусферу), лм/Вт
95
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Коэффициент пульсации, не более, %
5
Тип корпуса
Штампованный
Тип корпуса ПРА
Литой
Корпус ПРА
Полимерный материал
Цвет корпуса ПРА/материал окраски
Белый
Тип основания
Штампованный
Основание
Сталь
Цвет основания/материал окраски
Белый (порошковое покрытие)
Тип оптической системы
Рассеиватель
Монтаж оптической системы
На винты
Оптическая система
Опаловый
Материал оптической системы
Полимерный материал

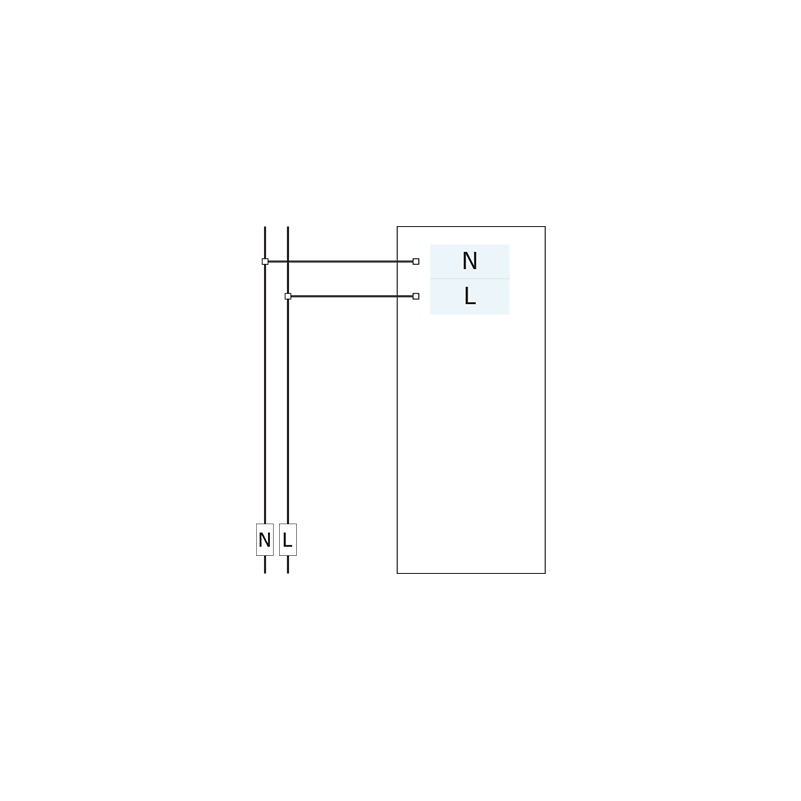

Тип подключения
Клеммная колодка
Подключение
2х2,5мм²
Способ установки
Встраиваемый
Тип потолка
Грильято
Подробная информация по потолкам
Монтажная высота 40 мм
Примечания
Габаритные размеры и фотометрия указаны для 1 модуля
