Общественное освещение

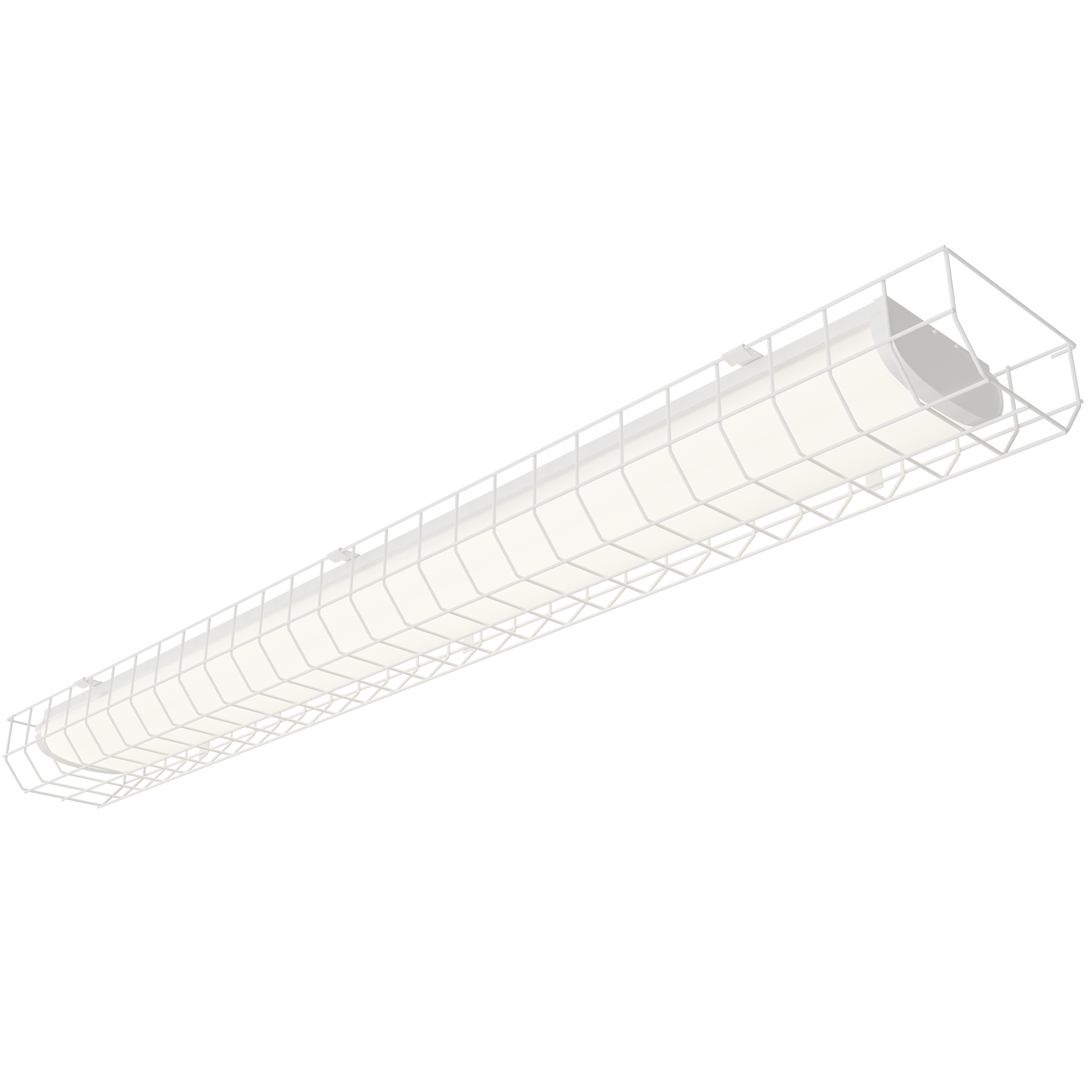

ДПО46-76-503 Sport 840
Нормативный документ: ТУ 16-92 ИДЖЦ.676322.011ТУ, ТР ЕАЭС 037/2016
Код: 1046476503
Класс защиты от поражения электрическим током
Степень защиты от пыли и влаги
Источник света
Климатическое исполнение
Рабочий диапазон температур
EAC
Индекс цветопередачи
Цветовая температура, К
Применение
Предназначены для общего освещения общественных зданий, спортивных сооружений, игровых площадок, раздевалок, складов, вспомогательных и иных помещений.
64
Мощность, Вт
6270
Световой поток, лм
98
Световая отдача, лм/Вт
80
Ra
4000
CCT, К
Описание серии
- Светильник для спортивных залов. Опаловый и прозрачный рассеиватели. Модели с Ra=90. БАП. Решетка входит в комплект поставки
Электротехнические характеристики
Номинальное напряжение min AC, В
220
Номинальное напряжение max AC, В
220
Номинальное напряжение AC, В
220
Тип напряжения
AC
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,95
Источник питания
драйвер
Класс энергетической эффективности светильника
А+
Потери в источнике питания, Вт
0
Мощность, Вт
64
Схема подключения
показать
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Класс светораспределения
"П" прямого света
Ra
80
CCT, К
4000
Коэффициент пульсации, не более, %
5
Световой поток, лм
6270
Световая отдача, лм/Вт
98
Световой поток, лм*
0
Эксплуатационные характеристики
IP (Степень защиты)
IP20
Класс защиты от электрического тока
I
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
1
Рабочая температура max,°C
35
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
3.2
Длина (L), мм
1350
Ширина (B), мм
188
Высота (H), мм
93
Высота с креплением (H1), мм
0
Установочная длина (A), мм
750

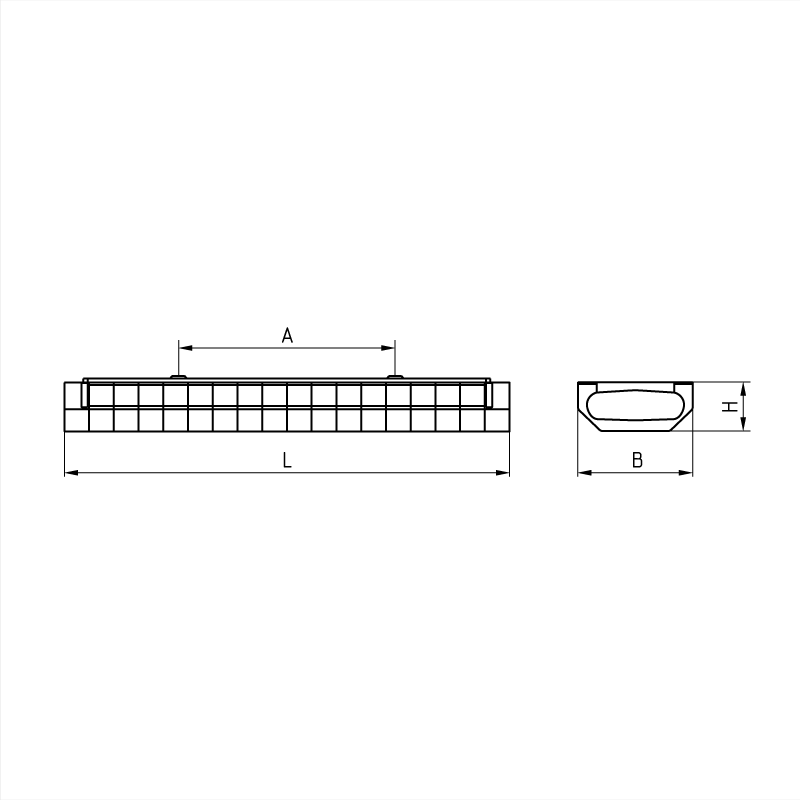

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
Система управлением освещением
Управление
Нет
Вводное устройство
Кольцо
Материал вводного устройства
Полиэтилен
Тип основания
Штампованный
Основание
Сталь
Цвет основания/материал окраски
Белый (порошковое покрытие)
Тип оптической системы
Рассеиватель
Монтаж оптической системы
Устанавливается в основание
Оптическая система
Опаловый
Материал оптической системы
Полимерный материал (полиметилметаакрилат)
Тип решетки
Защитная
Решетка
Сталь
Цвет решетки/материал окраски
Белый (порошковое покрытие)
Монтаж решетки
В направляющие основания
Крышки
Полимерный материал (поликарбонат)
Монтаж крышек
На пружины
Цвет крышек/материал окраски
Белый
Тип подключения
Клеммная колодка
Подключение
3х2,5мм²
Способ установки
Потолочный
