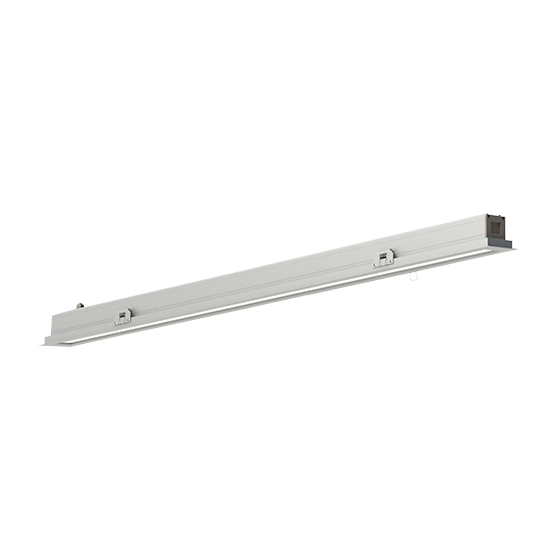

ДВО45-50-011 Liner R RA 840
Нормативный документ: ТУ 3461-038-05014337-2008, ТР ЕАЭС 037/2016
Код: 1133405011
PROPERTY_NAME
Класс защиты от поражения электрическим током
PROPERTY_NAME
Степень защиты от пыли и влаги
PROPERTY_NAME
Источник света
PROPERTY_NAME
Климатическое исполнение
PROPERTY_NAME
EAC
PROPERTY_NAME
Индекс цветопередачи
PROPERTY_NAME
Цветовая температура, К
Применение
Предназначены для общего освещения общественных зданий, административных, офисных и иных помещений.
45 Мощность, Вт
4523 Световой поток, лм
100 Световая отдача, лм/Вт
80 Ra
4000 CCT, К
Описание серии
  • Светильники предназначены для эксплуатации в помещениях с содержанием коррозионно-активных агентов для типа атмосферы I и IIпо ГОСТ 15150-69 п. 3.14.
  • Светильники соответствуют требованиям безопасности по ГОСТ IEC 60598-1-2013 и требованиям электромагнитной совместимости поГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006, ГОСТ IEC 61547-2013.
  • Мгновенное включение, стабильная работа и защита обеспечиваются блоком питания, работающим в сетях переменного тока с номи-нальным напряжением 220 В (диапазон рабочих напряжений 198-264 В), частоты 50 Гц (диапазон 50-60 Гц). Качество электроэнергиидолжно соответствовать требованиям ГОСТ 32144-2013.
  • Возможно изготовление под заказ световых приборов с цветовой температурой 3000 К и 5000 К.


Электротехнические характеристики
Номинальное напряжение min AC, В
198
Номинальное напряжение max AC, В
264
Номинальное напряжение AC, В
220
Тип напряжения
AC
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,98
Источник питания
драйвер
Потери в источнике питания, Вт
0
Мощность, Вт
45
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Ra
80
CCT, К
4000
Световой поток, лм
4523
Световая отдача, лм/Вт
100
Световой поток, лм*
0
Эксплуатационные характеристики
IP (Степень защиты)
IP65
Класс защиты от поражения электрического тока
I
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
-15
Рабочая температура max,°C
40
Аварийное освещение
БАП
Нет

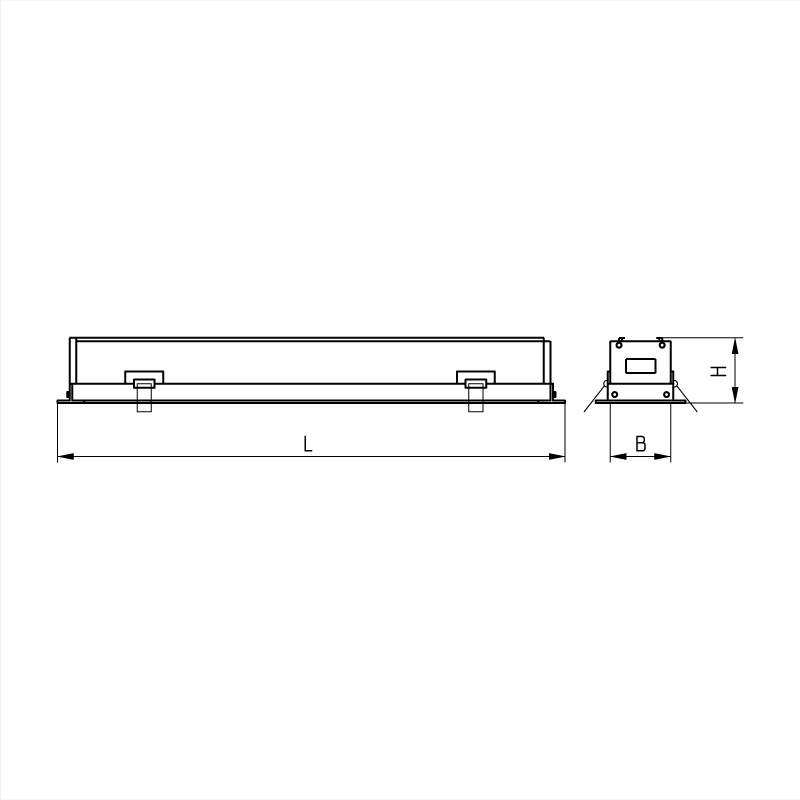

Габаритные характеристики
Масса, кг
4.1
Длина (L), мм
1523
Ширина (B), мм
101
Высота (H), мм
71
Высота с креплением (H1), мм
91
Установочная длина (A), мм
1515
Установочная ширина (a), мм
92
Установочный диаметр (d), мм
18
Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
ITF14: Количество в упаковке, шт
1
EAN13
4600773020180

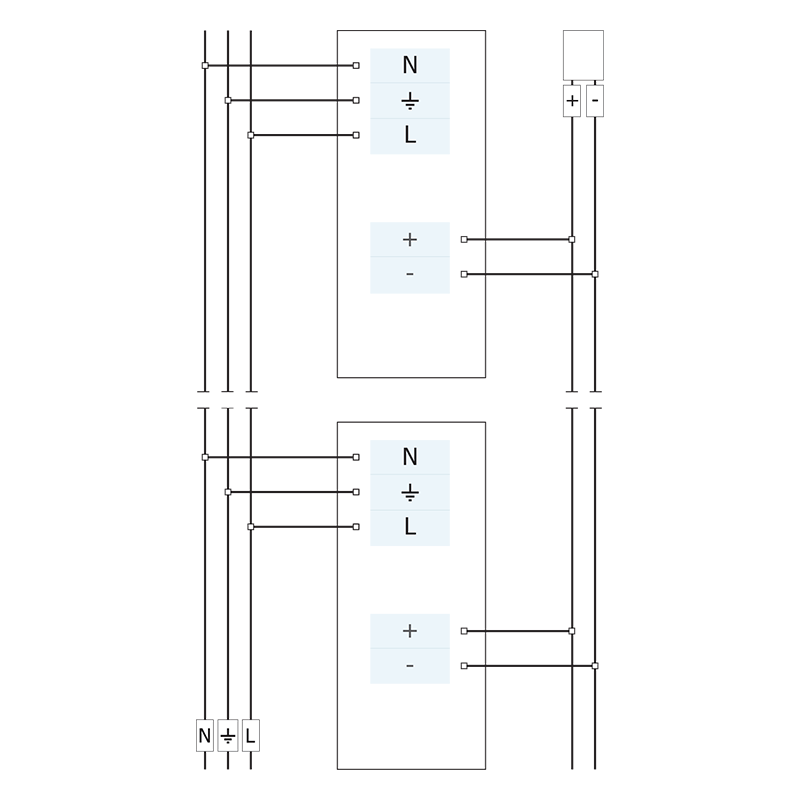

Система управлением освещением
Управление
1-10В
Тип корпуса Экструдированный
Корпус Алюминий
Цвет корпуса/материал окраски Серый
Вводное устройство Кабельнный ввод PG
Материал вводного устройства Полимерный материал
Уплотнительная прокладка Силиконовая резина
Монтажная панель Сталь
Монтаж панели В пазы корпуса
Цвет монтажной панели/материал окраски Серебристый
Обслуживание монтажной панели Выдвигается
Тип оптической системы Рассеиватель
Монтаж оптической системы Устанавливается в корпус
Оптическая система Опаловый
Материал оптической системы Полимерный материал
Тип подключения Кабель
Подключение 5х2,5мм²
Способ установки Встраиваемый
Тип потолка Подшивной (монтажная высота max 18 мм)
Длина провода, м 0.4
