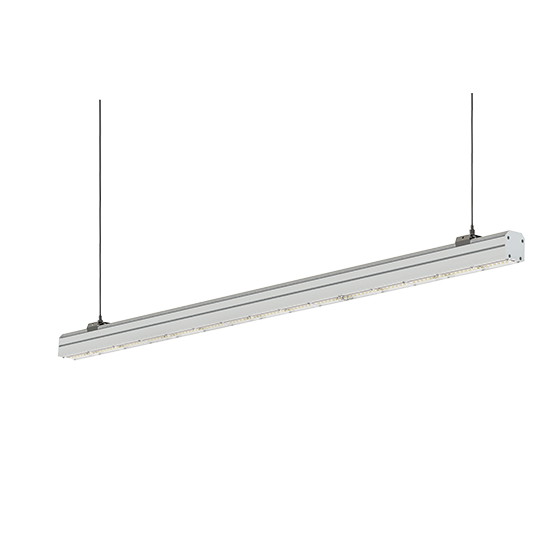

ДСО04-70-044 Magistral EM3 840
Нормативный документ: ТУ 3461-063-05014337-2016
Код: 1163407044
PROPERTY_NAME
Класс защиты от поражения электрическим током
PROPERTY_NAME
Степень защиты от пыли и влаги
PROPERTY_NAME
Источник света
PROPERTY_NAME
Климатическое исполнение
PROPERTY_NAME
Рабочий диапазон температур
PROPERTY_NAME
EAC
PROPERTY_NAME
Индекс цветопередачи
PROPERTY_NAME
Цветовая температура, К
Применение
Предназначены для общего освещения общественных и производственных помещений,торговых залов, гипермаркетов, складских помещений.
72 Мощность, Вт
9147 Световой поток, лм
126 Световая отдача, лм/Вт
80 Ra
4000 CCT, К
Описание серии
  • Светильники соответствуют требованиям безопасности по ГОСТ IEC 60598-1-2013 и требованиям электромагнитной совместимостипо ГОСТ IEC 61547-2013, ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006.
  • Возможно изготовление под заказ световых приборов с цветовой температурой 3000 К и 5000 К.


Электротехнические характеристики
Номинальное напряжение min AC, В
198
Номинальное напряжение max AC, В
264
Количество светильников подключенных на одну фазу, шт
40
Номинальное напряжение AC, В
220
Тип напряжения
AC
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,98
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип аппарата защиты
16А тип С
Рекомендуемое количество светильников на автоматический выключатель
14
Пусковой ток, А
50,00
Длительность пускового тока, мкс
200
Мощность, Вт
72
Светотехнические параметры
КСС
"Г+Д" глубокая+косинусная
Кривая силы света (КСС)
"Г+Д" глубокая+косинусная
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Ra
80
CCT, К
4000
Коэффициент пульсации, не более, %
1
Световой поток, лм
9147
Световая отдача, лм/Вт
126
Световой поток, лм*
0
Эксплуатационные характеристики
IP (Степень защиты)
IP20
Класс защиты от поражения электрического тока
I
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
1
Рабочая температура max,°C
35
Аварийное освещение
Режим
Аварийный режим
БАП
Да
Режим работы
Непостоянный
Мощность в режиме
5
Время работы, ч
1
Тестирование
Ручной тест (кнопка)
Индикатор
Да
Электронная защита от полной разрядки батареи
Да
Аккумуляторная батарея
Ni-Cd
Время зарядки, ч
24

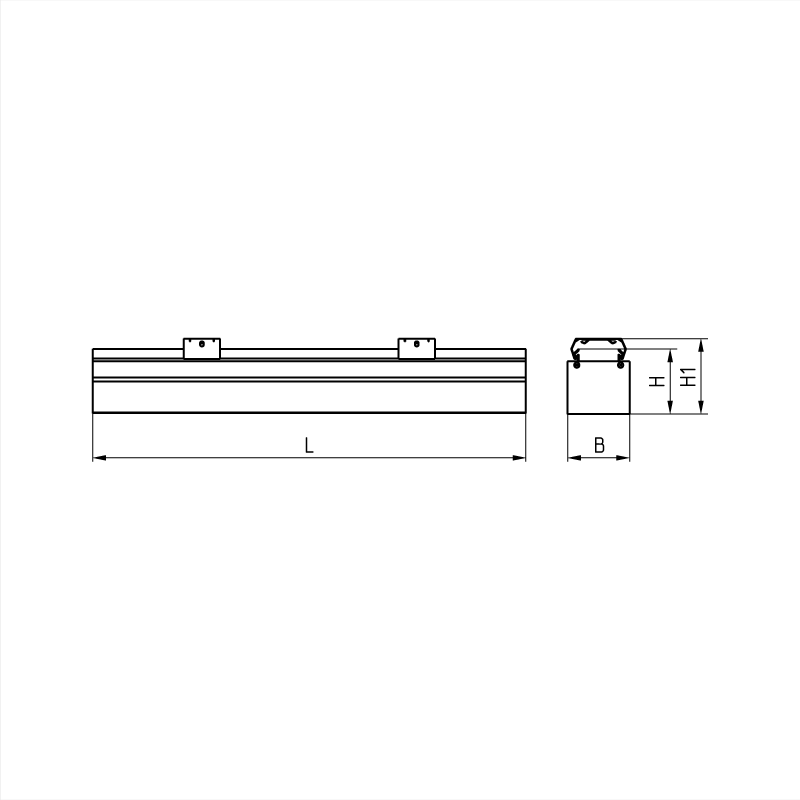

Габаритные характеристики
Масса, кг
3
Длина (L), мм
1440
Ширина (B), мм
69
Высота (H), мм
71
Высота с креплением (H1), мм
82
Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773021866
Система управлением освещением
Управление
Нет
Тип корпуса Экструдированный
Корпус Алюминий
Цвет корпуса/материал окраски Белый (порошковое покрытие)
Тип оптической системы Рассеиватель
Монтаж оптической системы Устанавливается в корпус
Оптическая система Опаловый
Линза Прозрачная
Монтаж линзы На винты
Материал линзы Полимерный материал
Крышки Сталь
Монтаж крышек На саморезы
Цвет крышек/материал окраски Белый (порошковое покрытие)

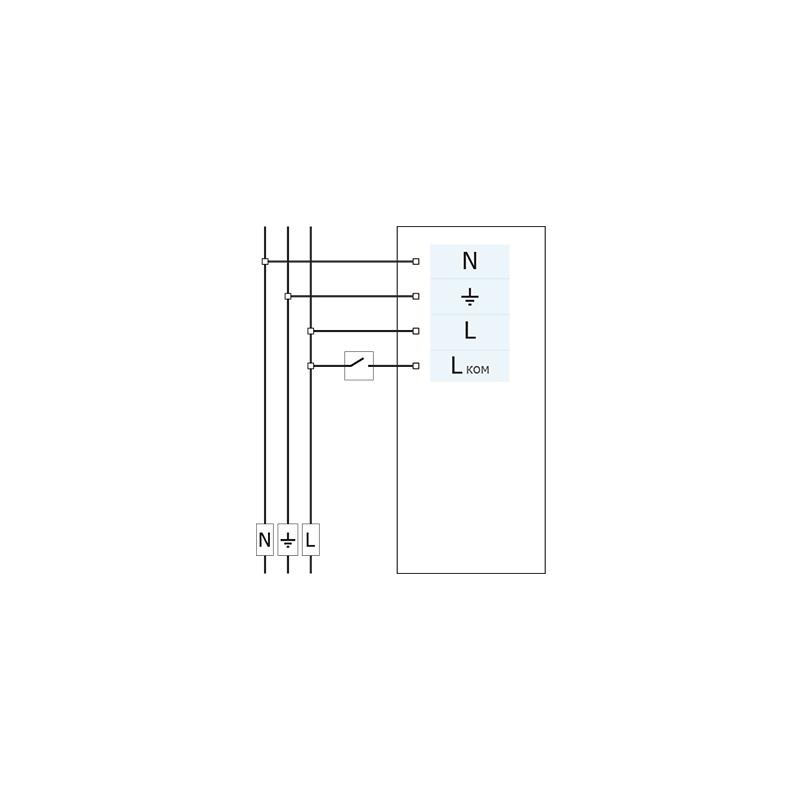

Тип подключения Коннектор
Подключение 3х2,5мм²
Монтаж в линию (магистральная проводка) Да
Способ установки Потолочный
Способ установки (с аксессуаром) Подвесной
Крепление на подвес (трос) Заказывается дополнительно
Монтажные устройства Скоба
Тип монтажных устройств Штампованный
Размещение монтажных устройств Скользящее
Цвет монтажных устройств/материал окраски Серебристый/Серебристый
Материал монтажных креплений Сталь
Документы для скачивания ДСО04-70-044 Magistral EM3 840
Наименование
Новинки
Код
заказа
аксессуара
Кол-во ?Длина
троса, м
Габариты, м ?Масса,
кг ?
Скачать
1163000011 1 0.15/0.052/0.031 0.08
1163000008 1 0.684/0.0604/0.002 0.021
1163000007 1 0.0684/0.0604/0.002 0.021
1163000002 1 1.44/0.0644/0.0116 0.11
1042053000 2 3 0.34
1042051000 2 1 0.575/0.23/0.13 0.38
1042055000 2 5 0.033
