ДСО04-70-042 Magistral EM3 840
Код: 1163407042
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405110039
Тип напряжения
Номинальное напряжение, В
Класс защиты от поражения электрическим током
Степень защиты от пыли и влаги
Источник света
Климатическое исполнение
Рабочий диапазон температур
Индекс цветопередачи
Цветовая температура, К
Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза
Применение
Предназначены для общего освещения общественных и производственных помещений,торговых залов, гипермаркетов, складских помещений.
67
Мощность, Вт
8935
Световой поток, лм
133
Световая отдача, лм/Вт
80
Ra
4000
CCT, К
Описание серии
- Светильники соответствуют требованиям безопасности по ГОСТ IEC 60598-1-2013 и требованиям электромагнитной совместимостипо ГОСТ IEC 61547-2013, ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006.
- Возможно изготовление под заказ световых приборов с цветовой температурой 3000 К и 5000 К.
Электротехнические характеристики
Мощность, Вт
67
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
198
Номинальное напряжение max AC, В
264
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,98
Тип аппарата защиты
16А тип С
Пусковой ток, А
39,00
Рекомендуемое количество светильников на автоматический выключатель
39
Длительность пускового тока, мкс
166
Количество светильников подключенных на одну фазу, шт
40

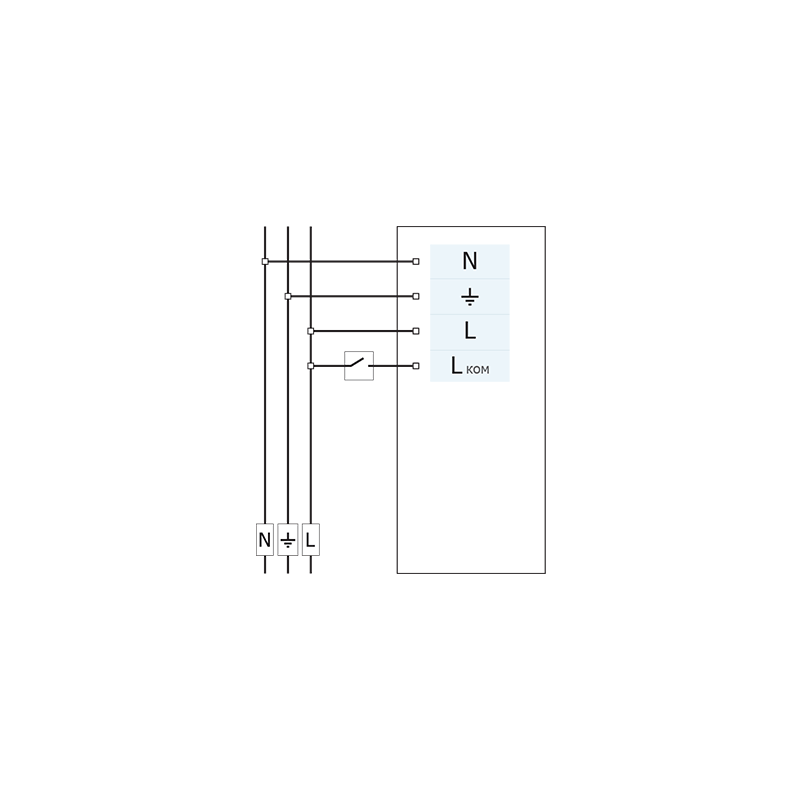

Схема подключения
показать
Эксплуатационные характеристики
IP (Степень защиты)
IP20
Класс защиты от поражения электрического тока
I
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
1
Рабочая температура max,°C
35
Аварийное освещение
БАП
Да
Режим
Аварийный режим
Режим работы
Непостоянный
Мощность в режиме, %
5
Время работы, ч
3
Тестирование
Ручной тест (кнопка)
Индикатор
Да
Электронная защита от полной разрядки батареи
Да
Аккумуляторная батарея
Ni-Cd
Время зарядки, ч
24
Габаритные характеристики
Масса, кг
3
Длина (L), мм
1433
Ширина (B), мм
69
Высота (H), мм
71
Высота с креплением (H1), мм
82

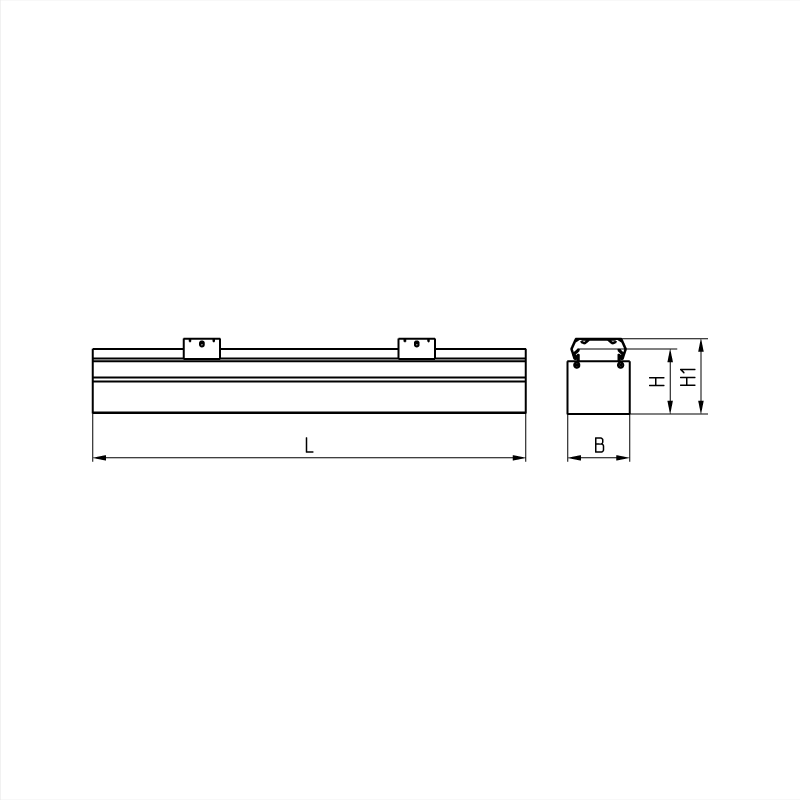

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"Г" глубокая
Кривая силы света (КСС)
"Г" глубокая
Ra
80
CCT, К
4000
Световой поток, лм
8935
Световая отдача, лм/Вт
133
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Коэффициент пульсации, не более, %
1

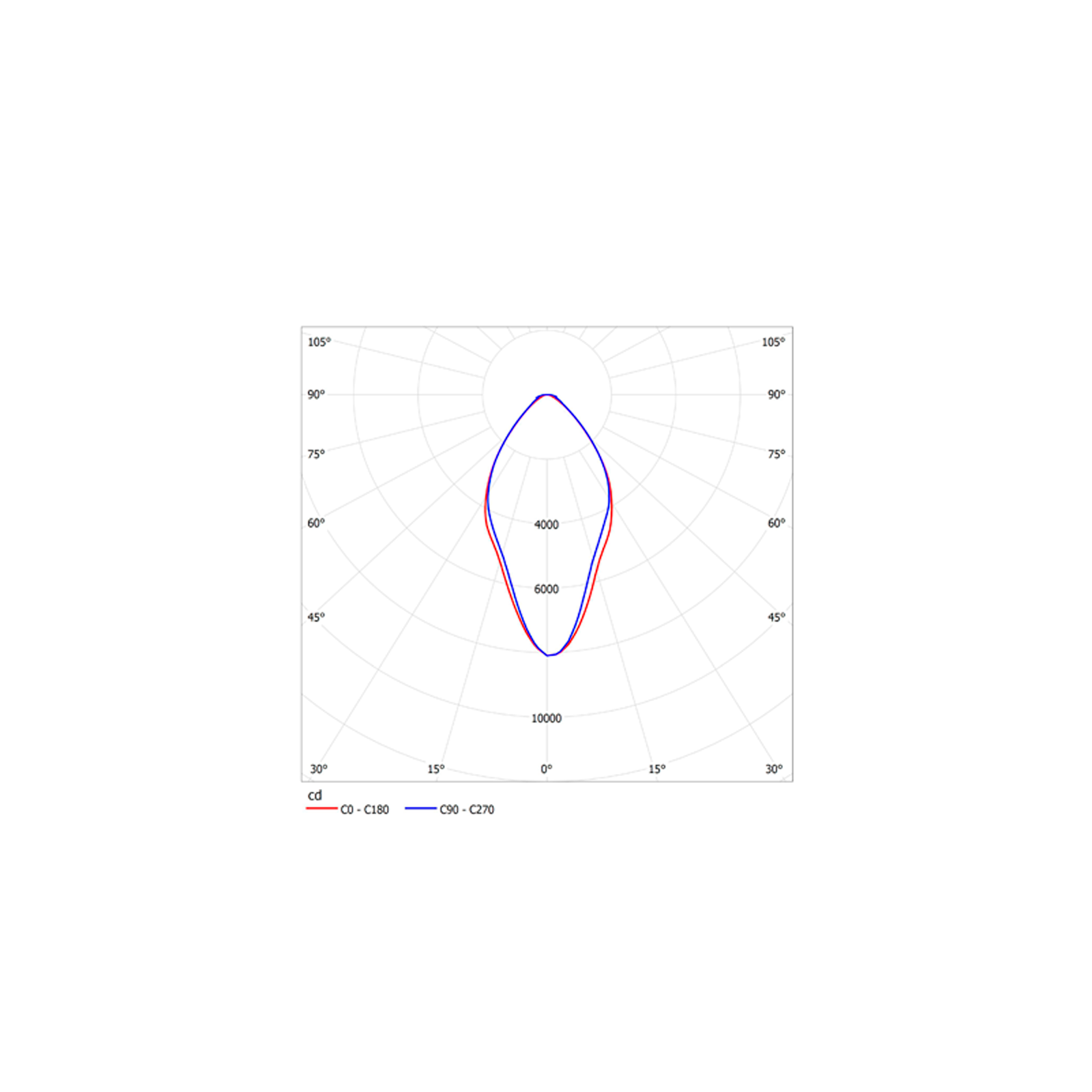

Кривая силы света
показать
Нормативный документ
ТУ 3461-063-05014337-2016
Тип корпуса
Экструдированный
Корпус
Алюминий
Цвет корпуса/материал окраски
Белый (порошковое покрытие)
Тип оптической системы
Рассеиватель
Монтаж оптической системы
Устанавливается в корпус
Оптическая система
Опаловый
Линза
Прозрачная
Монтаж линзы
На винты
Материал линзы
Полимерный материал
Крышки
Сталь
Монтаж крышек
На саморезы
Цвет крышек/материал окраски
Белый (порошковое покрытие)
Тип подключения
Коннектор
Подключение
3х2,5мм²
Монтаж в линию (магистральная проводка)
Да
Способ установки
Потолочный
Способ установки (с аксессуаром)
Подвесной
Крепление на подвес (трос)
Заказывается дополнительно
Монтажные устройства
Скоба
Тип монтажных устройств
Штампованный
Размещение монтажных устройств
Скользящее
Цвет монтажных устройств/материал окраски
Серебристый/Серебристый
Материал монтажных креплений
Сталь
Онлайн калькулятор позволяет легко рассчитать количество светильников или уровень
освещенности.
Результаты программы расчета могут отличаться от результатов профессиональной программы.
Результаты программы расчета могут отличаться от результатов профессиональной программы.
Коэффициент отражения (потолок/стены/пол): 70 / 50 / 20
