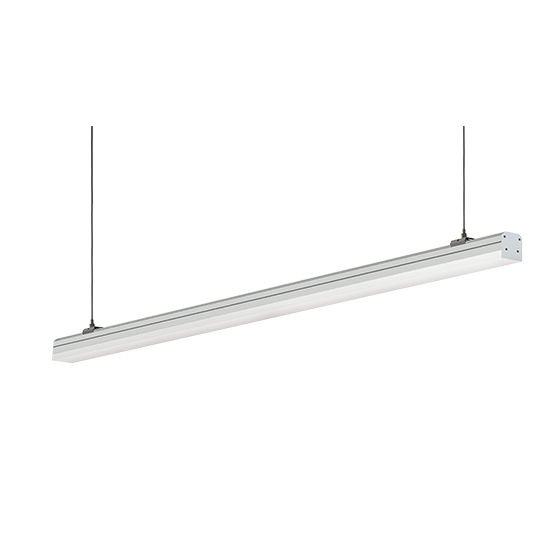

ДСО04-70-041 Magistral ЕМ1 840
Нормативный документ: ТУ 3461-063-05014337-2016
Код: 1163407041
PROPERTY_NAME
Класс защиты от поражения электрическим током
PROPERTY_NAME
Степень защиты от пыли и влаги
PROPERTY_NAME
Источник света
PROPERTY_NAME
Климатическое исполнение
PROPERTY_NAME
Рабочий диапазон температур
PROPERTY_NAME
EAC
PROPERTY_NAME
Индекс цветопередачи
PROPERTY_NAME
Цветовая температура, К
Применение
Предназначены для общего освещения общественных и производственных помещений,торговых залов, гипермаркетов, складских помещений.
69 Мощность, Вт
8500 Световой поток, лм
123 Световая отдача, лм/Вт
80 Ra
4000 CCT, К
Описание серии
  • Светильники соответствуют требованиям безопасности по ГОСТ IEC 60598-1-2013 и требованиям электромагнитной совместимостипо ГОСТ IEC 61547-2013, ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006.
  • Возможно изготовление под заказ световых приборов с цветовой температурой 3000 К и 5000 К.


Электротехнические характеристики
Номинальное напряжение min AC, В
198
Номинальное напряжение max AC, В
264
Количество светильников подключенных на одну фазу, шт
40
Номинальное напряжение AC, В
220
Тип напряжения
AC
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,98
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип аппарата защиты
16А тип С
Рекомендуемое количество светильников на автоматический выключатель
14
Пусковой ток, А
50,00
Длительность пускового тока, мкс
200
Мощность, Вт
69
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Ra
80
CCT, К
4000
Коэффициент пульсации, не более, %
1
Световой поток, лм
8500
Световая отдача, лм/Вт
123
Световой поток, лм*
0

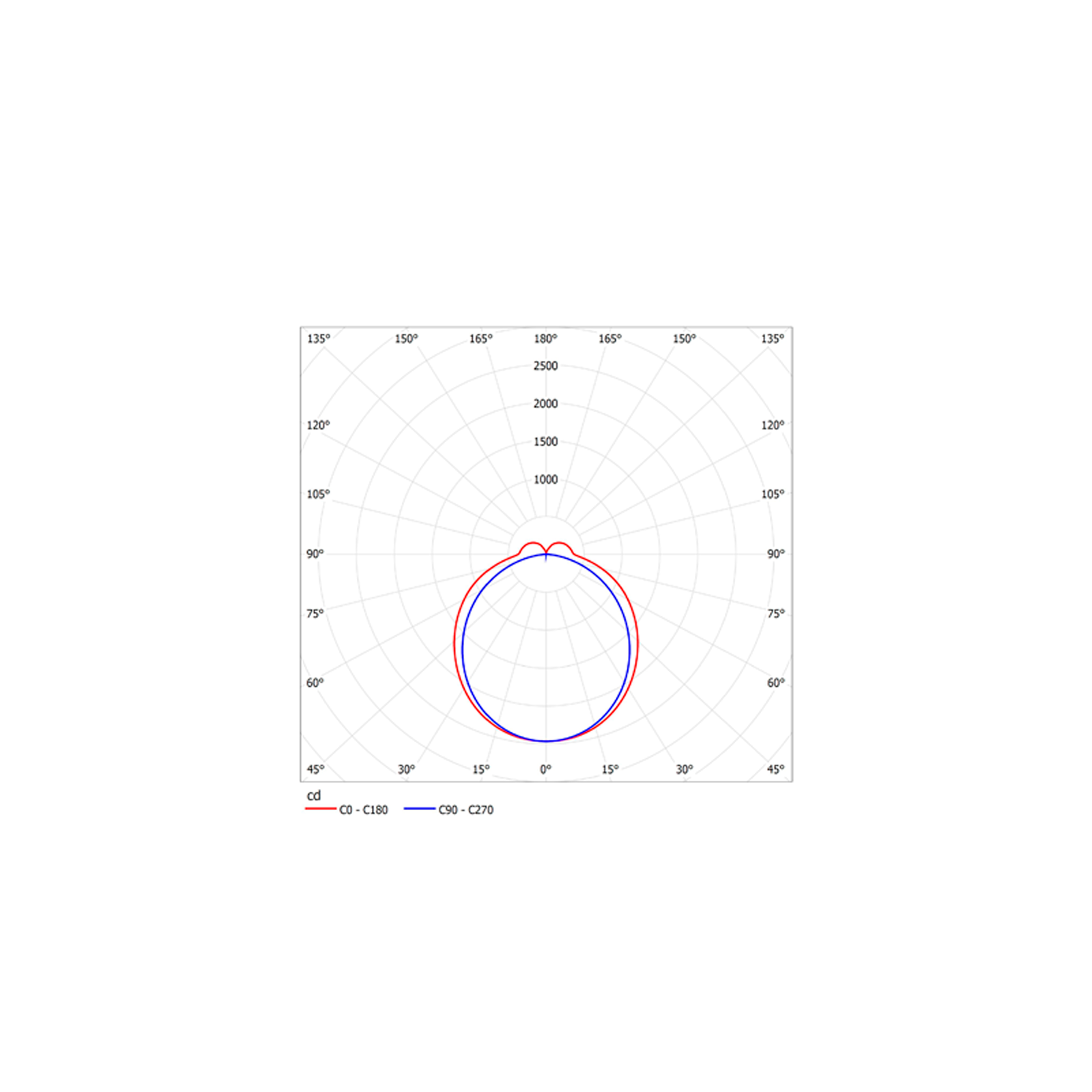

Кривая силы света
показать
Эксплуатационные характеристики
IP (Степень защиты)
IP20
Класс защиты от поражения электрического тока
I
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
1
Рабочая температура max,°C
35
Аварийное освещение
Режим
Аварийный режим
БАП
Да
Режим работы
Непостоянный
Мощность в режиме
5
Время работы, ч
1
Тестирование
Ручной тест (кнопка)
Индикатор
Да
Электронная защита от полной разрядки батареи
Да
Аккумуляторная батарея
Ni-Cd
Время зарядки, ч
24
Габаритные характеристики
Масса, кг
3
Длина (L), мм
1404
Ширина (B), мм
69
Высота (H), мм
85
Высота с креплением (H1), мм
96

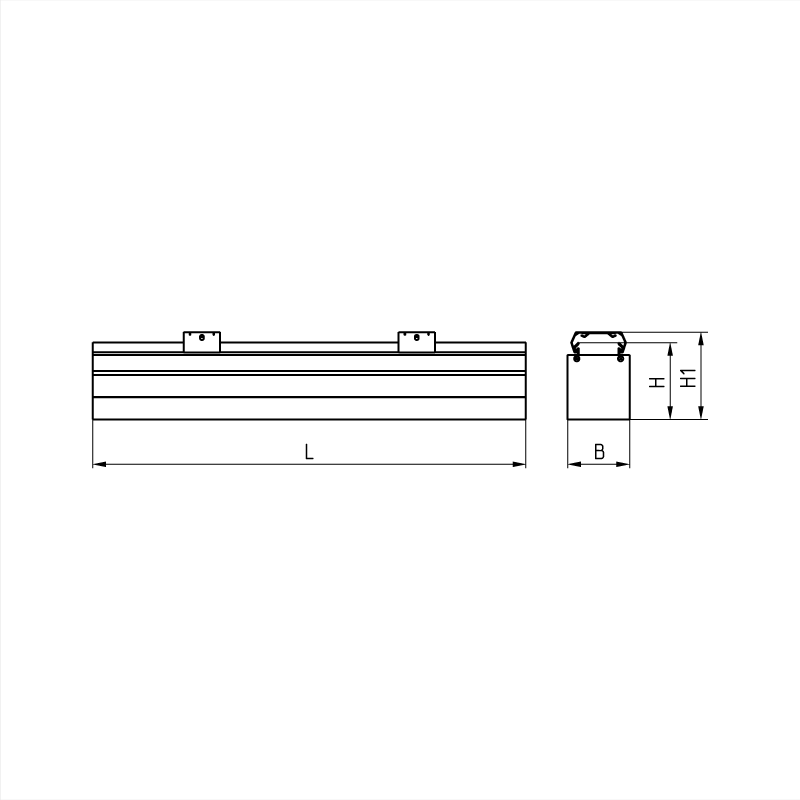

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
Система управлением освещением
Управление
Нет
Тип корпуса Экструдированный
Корпус Алюминий
Цвет корпуса/материал окраски Белый (порошковое покрытие)
Тип оптической системы Рассеиватель
Монтаж оптической системы Устанавливается в корпус
Оптическая система Опаловый
Материал оптической системы Полимерный материал (полиметилметаакрилат)
Крышки Сталь
Монтаж крышек На саморезы
Цвет крышек/материал окраски Белый (порошковое покрытие)

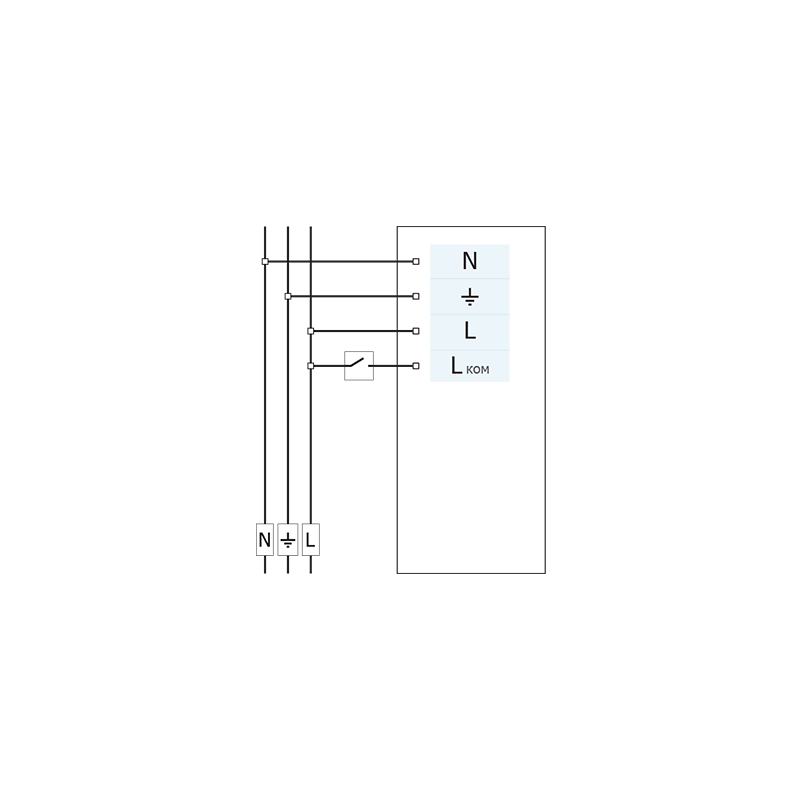

Тип подключения Коннектор
Подключение 3х2,5мм²
Монтаж в линию (магистральная проводка) Да
Способ установки Потолочный
Способ установки (с аксессуаром) Подвесной
Крепление на подвес (трос) Заказывается дополнительно
Монтажные устройства Скоба
Тип монтажных устройств Штампованный
Размещение монтажных устройств Скользящее
Цвет монтажных устройств/материал окраски Серебристый/Серебристый
Материал монтажных креплений Сталь
Документы для скачивания ДСО04-70-041 Magistral ЕМ1 840
Наименование
Новинки
Код
заказа
аксессуара
Кол-во ?Длина
троса, м
Габариты, м ?Масса,
кг ?
Скачать
1163000010 1 0.0851/0.0684/0.002 0.087
1163000009 1 0.0851/0.0684/0.002 0.087
1163000001 1 0.1
1163000011 1 0.15/0.052/0.031 0.08
1042053000 2 3 0.34
1042051000 2 1 0.575/0.23/0.13 0.38
1042055000 2 5 0.033
