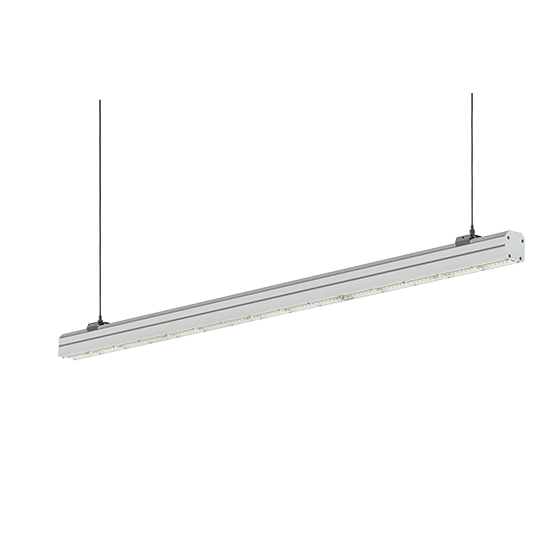

ДСО04-70-005 Magistral 840
Нормативный документ: ТУ 16-92 ИДЖЦ.676322.011ТУ, ТР ЕАЭС 037/2016
Код: 1163407005
PROPERTY_NAME
Класс защиты от поражения электрическим током
PROPERTY_NAME
Степень защиты от пыли и влаги
PROPERTY_NAME
Источник света
PROPERTY_NAME
Климатическое исполнение
PROPERTY_NAME
Рабочий диапазон температур
PROPERTY_NAME
EAC
PROPERTY_NAME
Индекс цветопередачи
PROPERTY_NAME
Цветовая температура, К
Применение
Предназначены для общего освещения общественных и производственных помещений,торговых залов, гипермаркетов, складских помещений.
67 Мощность, Вт
8793 Световой поток, лм
131 Световая отдача, лм/Вт
80 Ra
4000 CCT, К
Описание серии
  • Светильники соответствуют требованиям безопасности по ГОСТ IEC 60598-1-2013 и требованиям электромагнитной совместимостипо ГОСТ IEC 61547-2013, ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006.
  • Возможно изготовление под заказ световых приборов с цветовой температурой 3000 К и 5000 К.


Электротехнические характеристики
Номинальное напряжение min AC, В
198
Номинальное напряжение max AC, В
264
Номинальное напряжение DC, В
220
Номинальное напряжение max DC, В
280
Номинальное напряжение min DC, В
176
Запуск при напряжении не менее (для работы в сетях постоянного тока), В
190
Количество светильников подключенных на одну фазу, шт
40
Номинальное напряжение AC, В
220
Тип напряжения
AC/DC
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,98
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип аппарата защиты
16А тип С
Рекомендуемое количество светильников на автоматический выключатель
39
Пусковой ток, А
39,00
Длительность пускового тока, мкс
166
Мощность, Вт
67
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Ra
80
CCT, К
4000
Коэффициент пульсации, не более, %
1
Световой поток, лм
8793
Световая отдача, лм/Вт
131
Световой поток, лм*
0

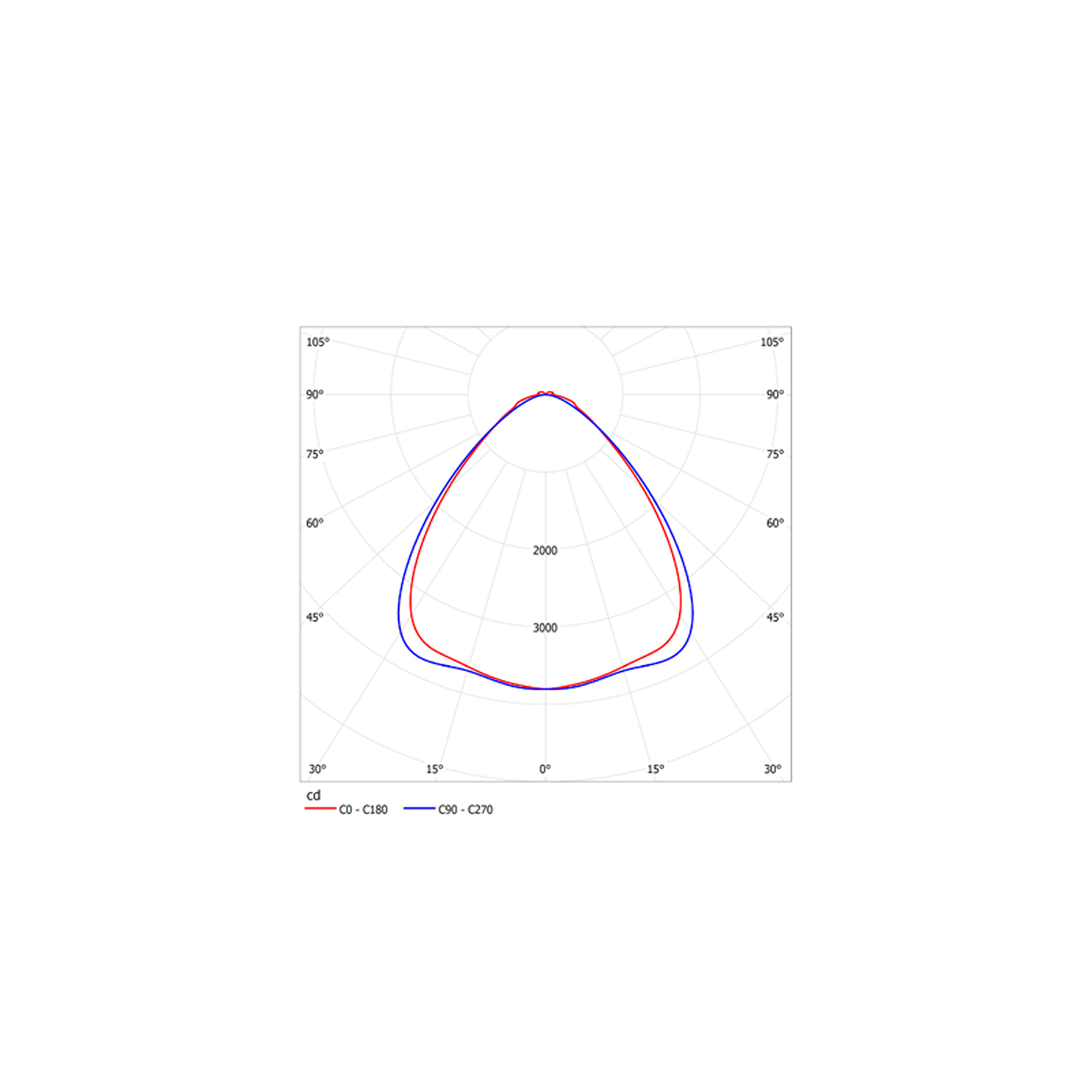

Кривая силы света
показать
Эксплуатационные характеристики
IP (Степень защиты)
IP20
Класс защиты от поражения электрического тока
I
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
1
Рабочая температура max,°C
35
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
3
Длина (L), мм
1433
Ширина (B), мм
69
Высота (H), мм
71
Высота с креплением (H1), мм
82

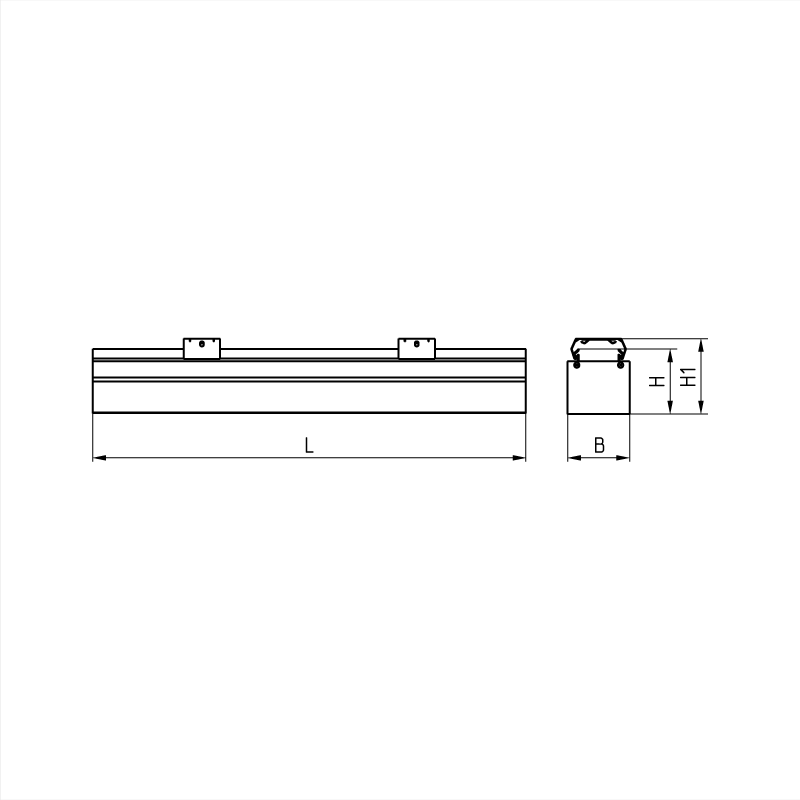

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773021866
Система управлением освещением
Управление
Нет
Тип корпуса Экструдированный
Корпус Алюминий
Цвет корпуса/материал окраски Белый (порошковое покрытие)
Тип оптической системы Рассеиватель
Монтаж оптической системы Устанавливается в корпус
Оптическая система Опаловый
Линза Прозрачная
Монтаж линзы На винты
Материал линзы Полимерный материал
Крышки Сталь
Монтаж крышек На саморезы
Цвет крышек/материал окраски Белый (порошковое покрытие)
Тип подключения Коннектор
Подключение 3х2,5мм²
Монтаж в линию (магистральная проводка) Да
Способ установки Потолочный
Способ установки (с аксессуаром) Подвесной
Крепление на подвес (трос) Заказывается дополнительно
Монтажные устройства Скоба
Тип монтажных устройств Штампованный
Размещение монтажных устройств Скользящее
Цвет монтажных устройств/материал окраски Серебристый/Серебристый
Материал монтажных креплений Сталь
Документы для скачивания ДСО04-70-005 Magistral 840
Наименование
Новинки
Код
заказа
аксессуара
Кол-во ?Длина
троса, м
Габариты, м ?Масса,
кг ?
Скачать
1163000011 1 0.15/0.052/0.031 0.08
1163000008 1 0.684/0.0604/0.002 0.021
1163000007 1 0.0684/0.0604/0.002 0.021
1163000003 1 1.433/0.0644/0.0116 0.11
1042053000 2 3 0.34
1042051000 2 1 0.575/0.23/0.13 0.38
1042055000 2 5 0.033
