ДСО04-70-003 Magistral 840
Код: 1163407003
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405110039
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.40
PROPERTY_NAME
Номинальное напряжение, В
PROPERTY_NAME
Класс защиты от поражения электрическим током
PROPERTY_NAME
Степень защиты от пыли и влаги
PROPERTY_NAME
Источник света
PROPERTY_NAME
Климатическое исполнение
PROPERTY_NAME
Рабочий диапазон температур
PROPERTY_NAME
Индекс цветопередачи
PROPERTY_NAME
Цветовая температура, К
PROPERTY_NAME
Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза
Применение
Предназначены для общего освещения общественных и производственных помещений,торговых залов, гипермаркетов, складских помещений.
67 Мощность, Вт
8973 Световой поток, лм
133 Световая отдача, лм/Вт
80 Ra
4000 CCT, К
Описание серии
  • Светильники соответствуют требованиям безопасности по ГОСТ IEC 60598-1-2013 и требованиям электромагнитной совместимостипо ГОСТ IEC 61547-2013, ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006.
  • Возможно изготовление под заказ световых приборов с цветовой температурой 3000 К и 5000 К.


Электротехнические характеристики
Мощность, Вт
67
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC/DC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
198
Номинальное напряжение max AC, В
264
Частота тока питающей сети, Гц
50
Запуск при напряжении не менее (для работы в сетях постоянного тока), В
190
Номинальное напряжение DC, В
220
Номинальное напряжение min DC, В
176
Номинальное напряжение max DC, В
280
Коэффициент мощности (PF)
0,98
Тип аппарата защиты
16А тип С
Пусковой ток, А
39,00
Рекомендуемое количество светильников на автоматический выключатель
39
Длительность пускового тока, мкс
166
Количество светильников подключенных на одну фазу, шт
40
Схема подключения
показать
Эксплуатационные характеристики
IP (Степень защиты)
IP20
Класс защиты от поражения электрического тока
I
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
1
Рабочая температура max,°C
35
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
3
Длина (L), мм
1433
Ширина (B), мм
69
Высота (H), мм
71
Высота с креплением (H1), мм
82

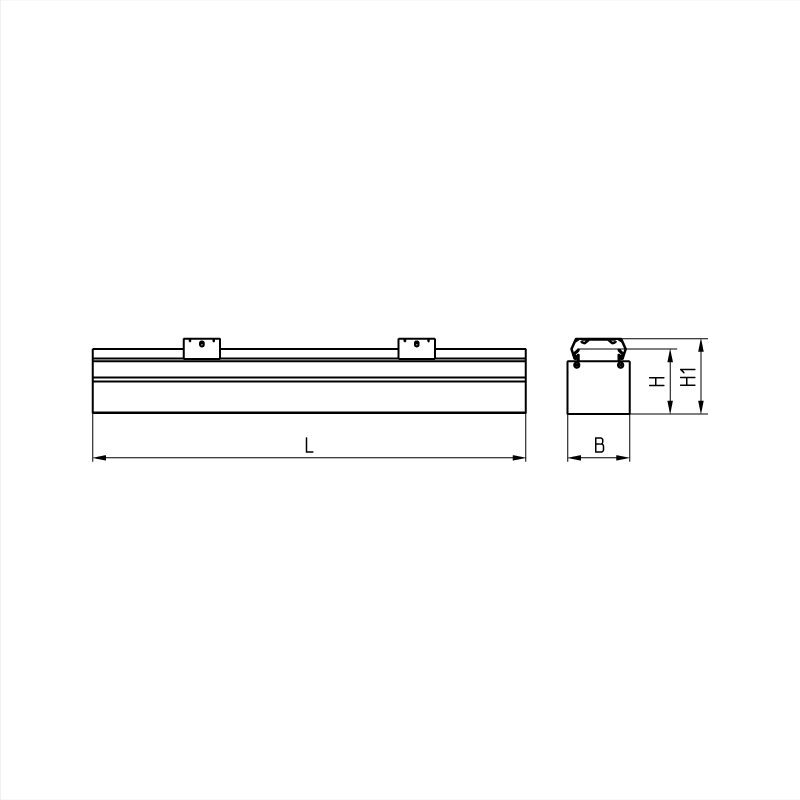

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773021835
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"К" концентрированная
Кривая силы света (КСС)
"К" концентрированная
Ra
80
CCT, К
4000
Световой поток, лм
8973
Световая отдача, лм/Вт
133
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Коэффициент пульсации, не более, %
1

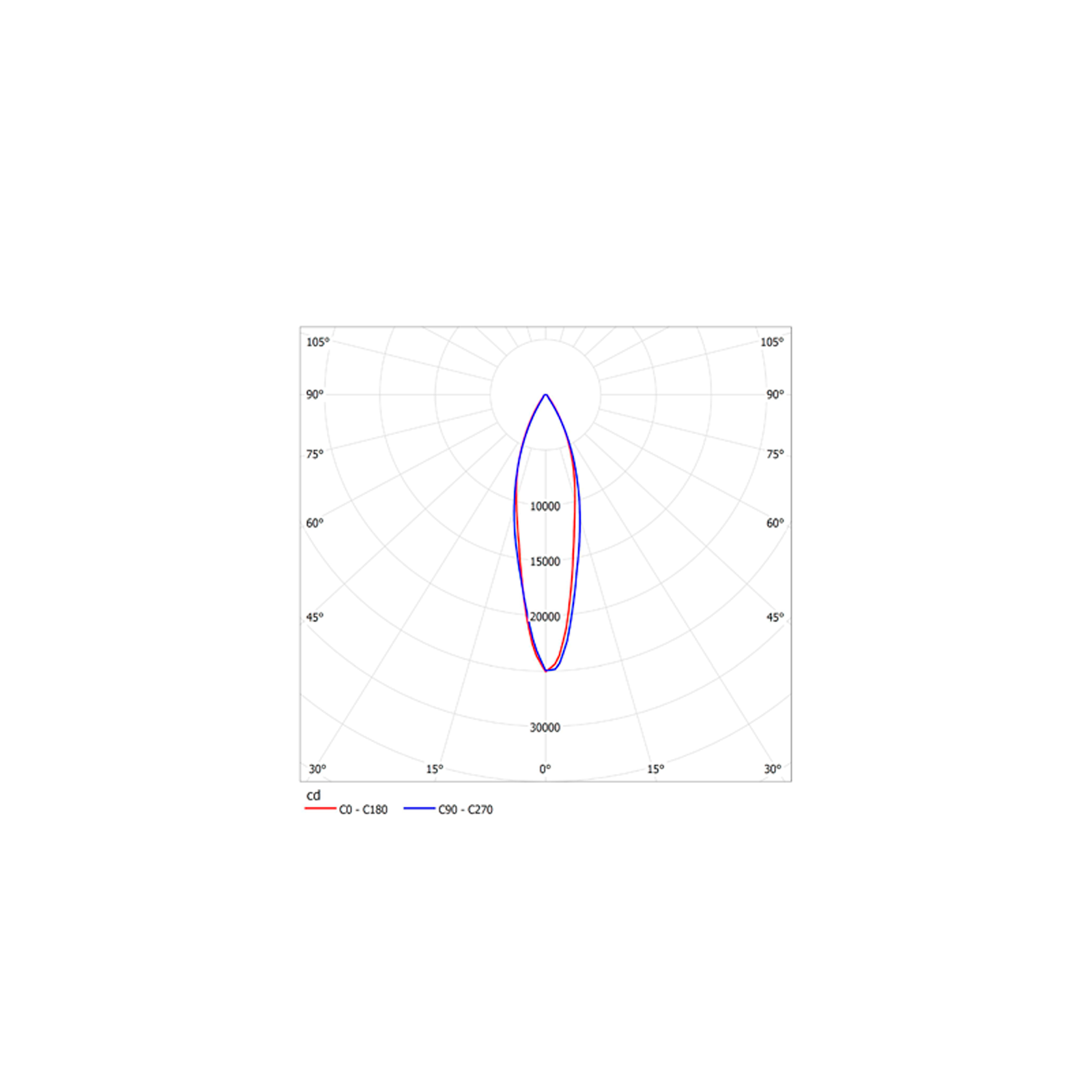

Кривая силы света
показать
Нормативный документ ТУ 16-92 ИДЖЦ.676332.011ТУ
Тип корпуса Экструдированный
Корпус Алюминий
Цвет корпуса/материал окраски Белый (порошковое покрытие)
Тип оптической системы Рассеиватель
Монтаж оптической системы Устанавливается в корпус
Оптическая система Опаловый
Линза Прозрачная
Монтаж линзы На винты
Материал линзы Полимерный материал
Крышки Сталь
Монтаж крышек На саморезы
Цвет крышек/материал окраски Белый (порошковое покрытие)
Тип подключения Коннектор
Подключение 3х2,5мм²
Монтаж в линию (магистральная проводка) Да
Способ установки Потолочный
Способ установки (с аксессуаром) Подвесной
Крепление на подвес (трос) Заказывается дополнительно
Монтажные устройства Скоба
Тип монтажных устройств Штампованный
Размещение монтажных устройств Скользящее
Цвет монтажных устройств/материал окраски Серебристый/Серебристый
Материал монтажных креплений Сталь
Документы для скачивания ДСО04-70-003 Magistral 840
Наименование
Новинки
Код
заказа
(А)
Кол-во ?Длина
троса, м (А)
Габариты, м ?Масса,
кг ?
Скачать
1163000011 1 0.15/0.052/0.031 0.08
1163000008 1 0.684/0.0604/0.002 0.021
1163000007 1 0.0684/0.0604/0.002 0.021
1163000003 1 1.433/0.0644/0.0116 0.11
1042053000 2 3 0.34
1042051000 2 1 0.575/0.23/0.13 0.38
1042055000 2 5 0.033
