ДСО04-70-001 Magistral 840
Код: 1163407001
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405110039
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.40

Номинальное напряжение AC, В

Класс защиты от поражения электрическим током

Степень защиты от пыли и влаги

Источник света

Климатическое исполнение

Рабочий диапазон температур

Индекс цветопередачи

Цветовая температура, К

Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза
Применение
Предназначены для общего освещения общественных и производственных помещений,торговых залов, гипермаркетов, складских помещений.
69
Мощность, Вт
8500
Световой поток, лм
123
Световая отдача, лм/Вт
80
Ra
4000
CCT, К
Описание серии
- Светильники соответствуют требованиям безопасности по ГОСТ IEC 60598-1-2013 и требованиям электромагнитной совместимостипо ГОСТ IEC 61547-2013, ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006.
- Возможно изготовление под заказ световых приборов с цветовой температурой 3000 К и 5000 К.
Электротехнические характеристики
Мощность, Вт
69
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC/DC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
198
Номинальное напряжение max AC, В
264
Частота тока питающей сети, Гц
50
Запуск при напряжении не менее (для работы в сетях постоянного тока), В
190
Номинальное напряжение DC, В
220
Номинальное напряжение min DC, В
176
Номинальное напряжение max DC, В
280
Коэффициент мощности (PF)
0,98
Тип аппарата защиты
16А тип С
Пусковой ток, А
50,00
Рекомендуемое количество светильников на автоматический выключатель
14
Длительность пускового тока, мкс
200
Количество светильников подключенных на одну фазу, шт
40
Схема подключения
показать

Эксплуатационные характеристики
IP (Степень защиты)
IP20
Класс защиты от поражения электрического тока
I
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
1
Рабочая температура max,°C
35
Аварийное освещение
БАП
Нет
Габаритные характеристики
Масса, кг
3
Длина (L), мм
1404
Ширина (B), мм
69
Высота (H), мм
85
Высота с креплением (H1), мм
96

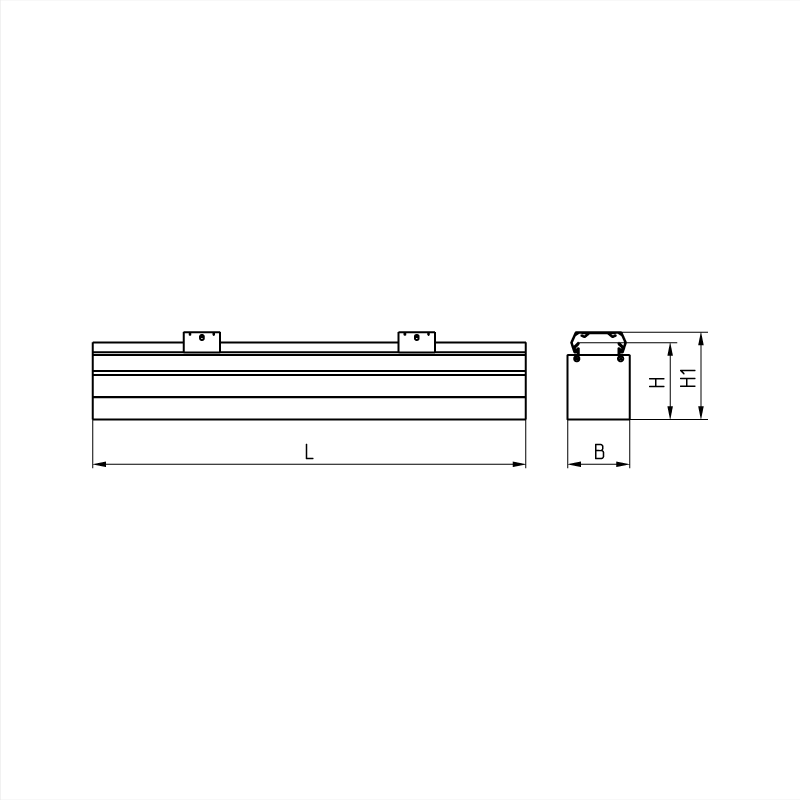

Чертеж
показать

Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
EAN13
4600773041307
ITF14
14600773041304
ITF14 (групповая)
14600773041304,00
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Ra
80
CCT, К
4000
Световой поток, лм
8500
Световая отдача, лм/Вт
123
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Коэффициент пульсации, не более, %
1

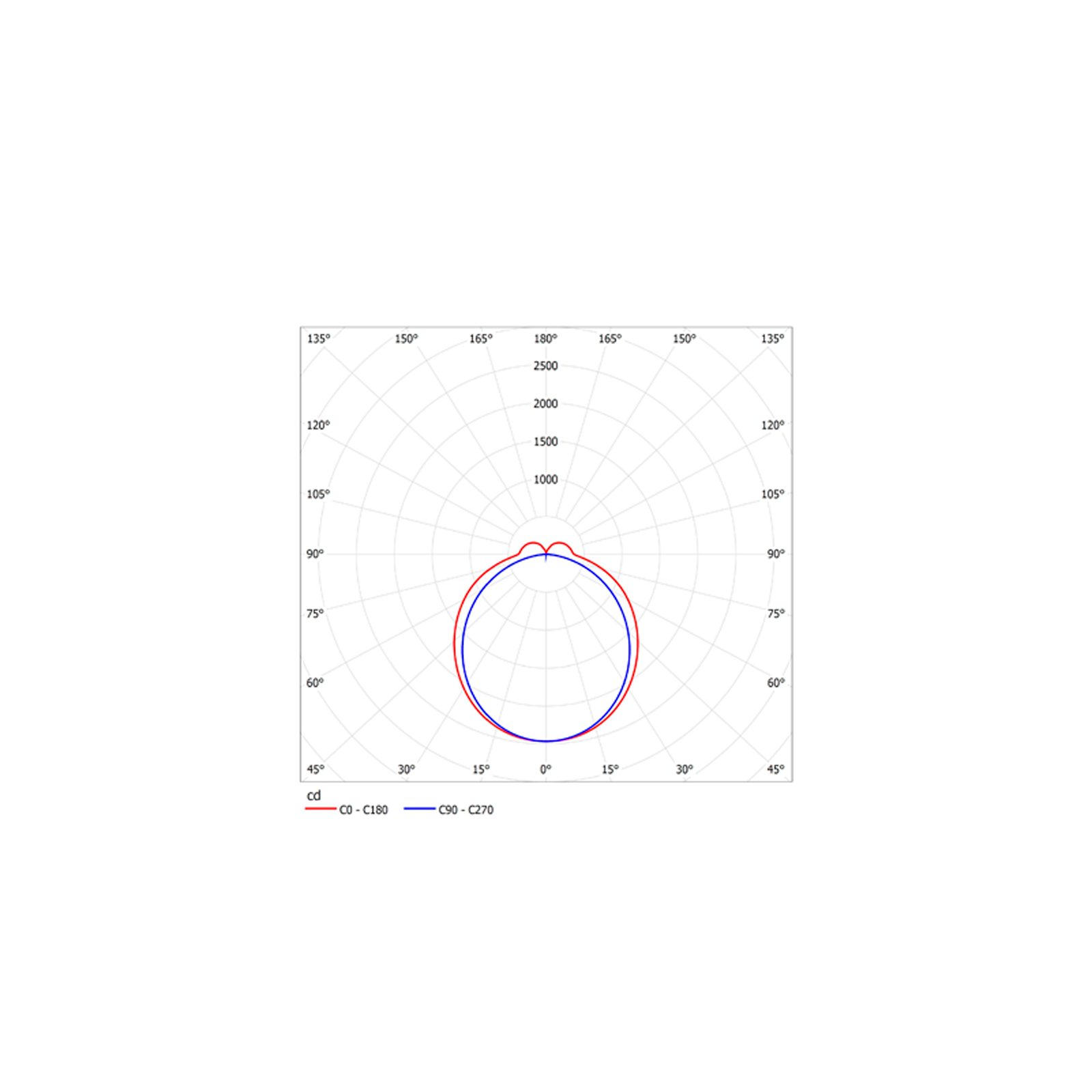

Кривая силы света
показать

Нормативный документ
ТУ 16-92 ИДЖЦ.676332.011ТУ
Тип корпуса
Экструдированный
Корпус
Алюминий
Цвет корпуса/материал окраски
Белый (порошковое покрытие)
Тип оптической системы
Рассеиватель
Монтаж оптической системы
Устанавливается в корпус
Оптическая система
Опаловый
Материал оптической системы
Полимерный материал (полиметилметаакрилат)
Крышки
Сталь
Монтаж крышек
На саморезы
Цвет крышек/материал окраски
Белый (порошковое покрытие)
Тип подключения
Коннектор
Подключение
3х2,5мм²
Монтаж в линию (магистральная проводка)
Да
Способ установки
Потолочный
Способ установки (с аксессуаром)
Подвесной
Крепление на подвес (трос)
Заказывается дополнительно
Монтажные устройства
Скоба
Тип монтажных устройств
Штампованный
Размещение монтажных устройств
Скользящее
Цвет монтажных устройств/материал окраски
Серебристый/Серебристый
Материал монтажных креплений
Сталь
