Общественное освещение

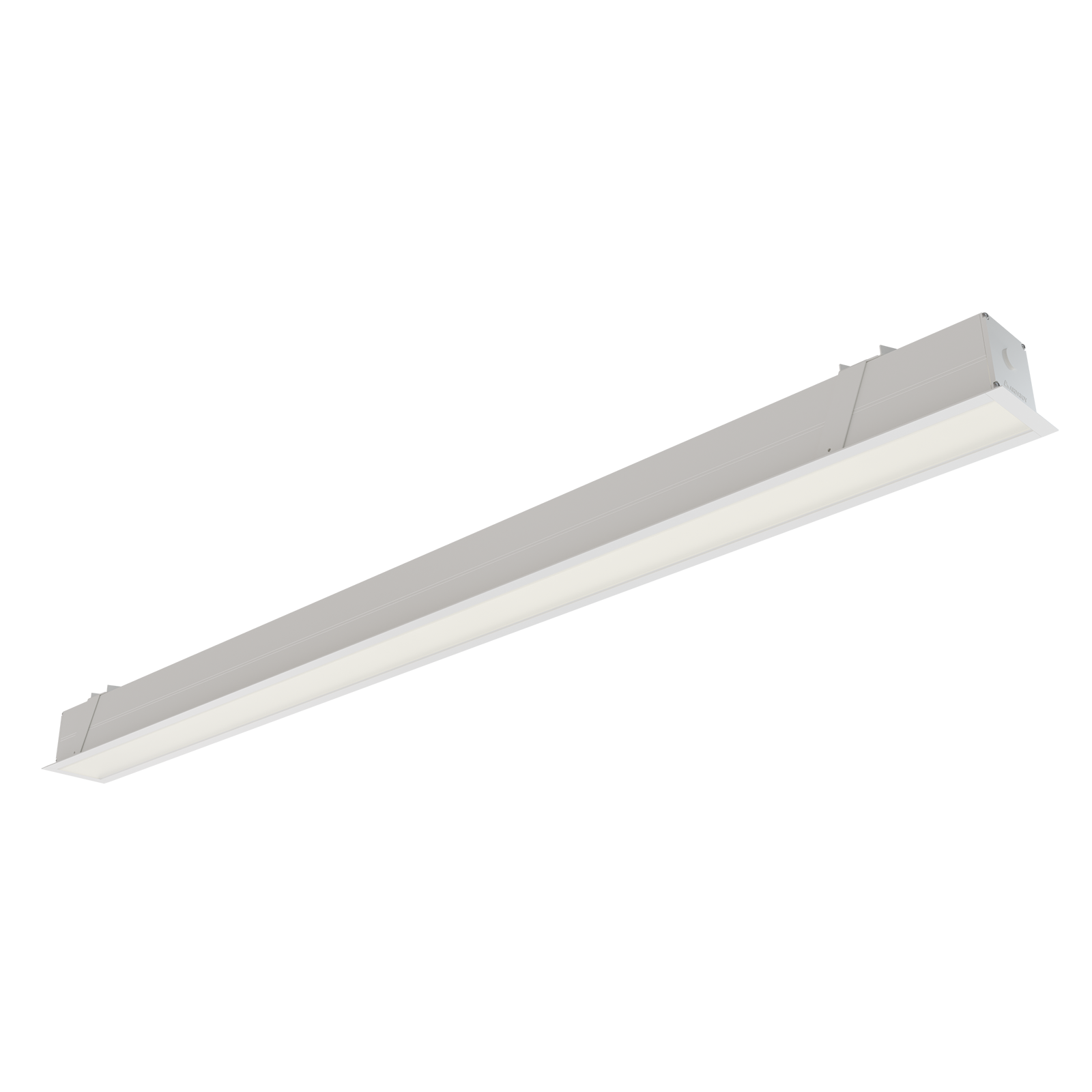

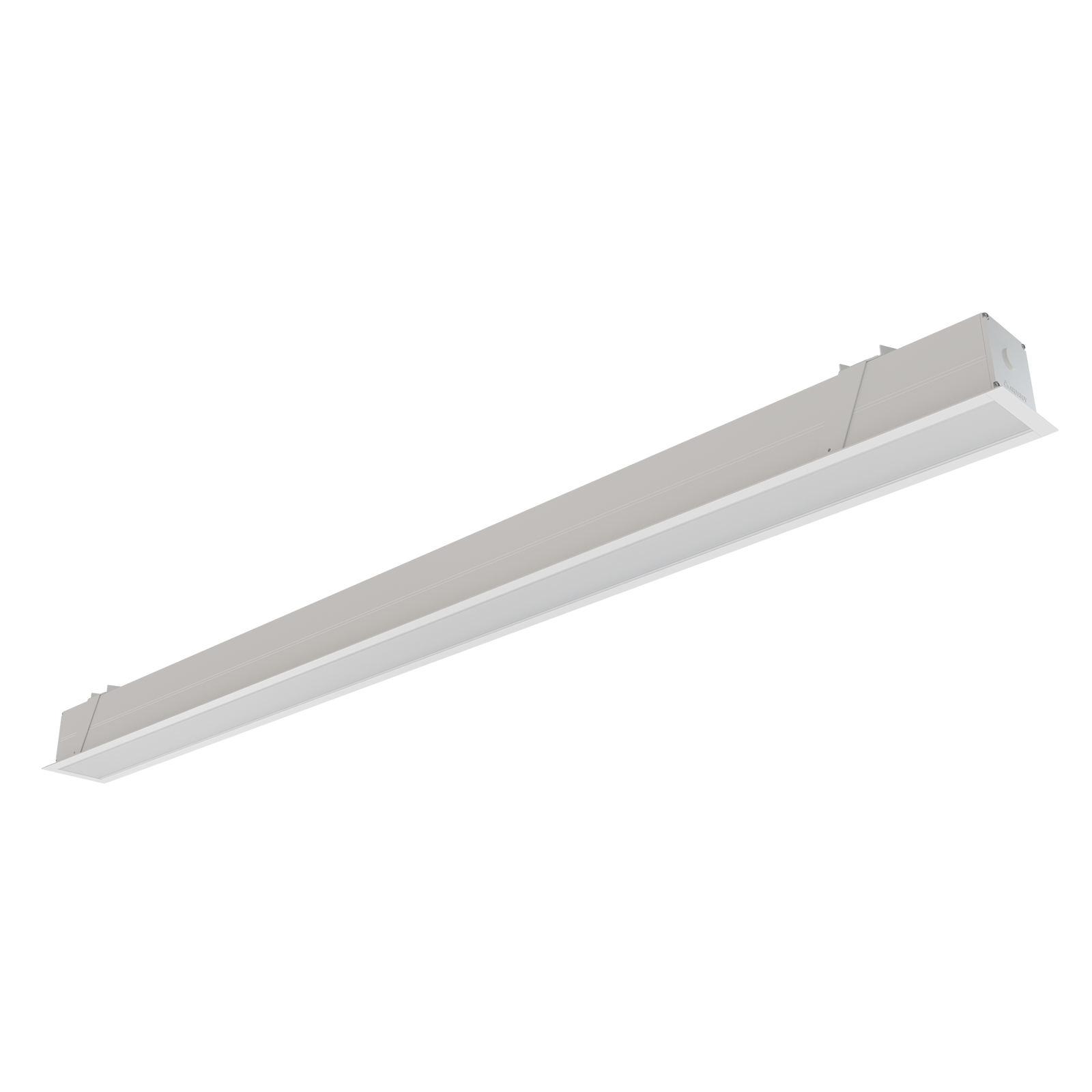

ДВО02-80-021 Line RD 840
Нормативный документ: ТУ 3461-048-05014337-2011, ТР ЕАЭС 037/2016
Код: 1223480021
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405 10
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.40.25.123
PROPERTY_NAME
Класс защиты от поражения электрическим током
PROPERTY_NAME
Степень защиты от пыли и влаги
PROPERTY_NAME
Источник света
PROPERTY_NAME
Климатическое исполнение
PROPERTY_NAME
Рабочий диапазон температур
PROPERTY_NAME
EAC
PROPERTY_NAME
Индекс цветопередачи
PROPERTY_NAME
Цветовая температура, К
Применение
Предназначены для общего освещения общественных и производственных помещений,торговых залов, гипермаркетов, складских помещений.
80 Мощность, Вт
7276 Световой поток, лм
91 Световая отдача, лм/Вт
80 Ra
4000 CCT, К
Описание серии

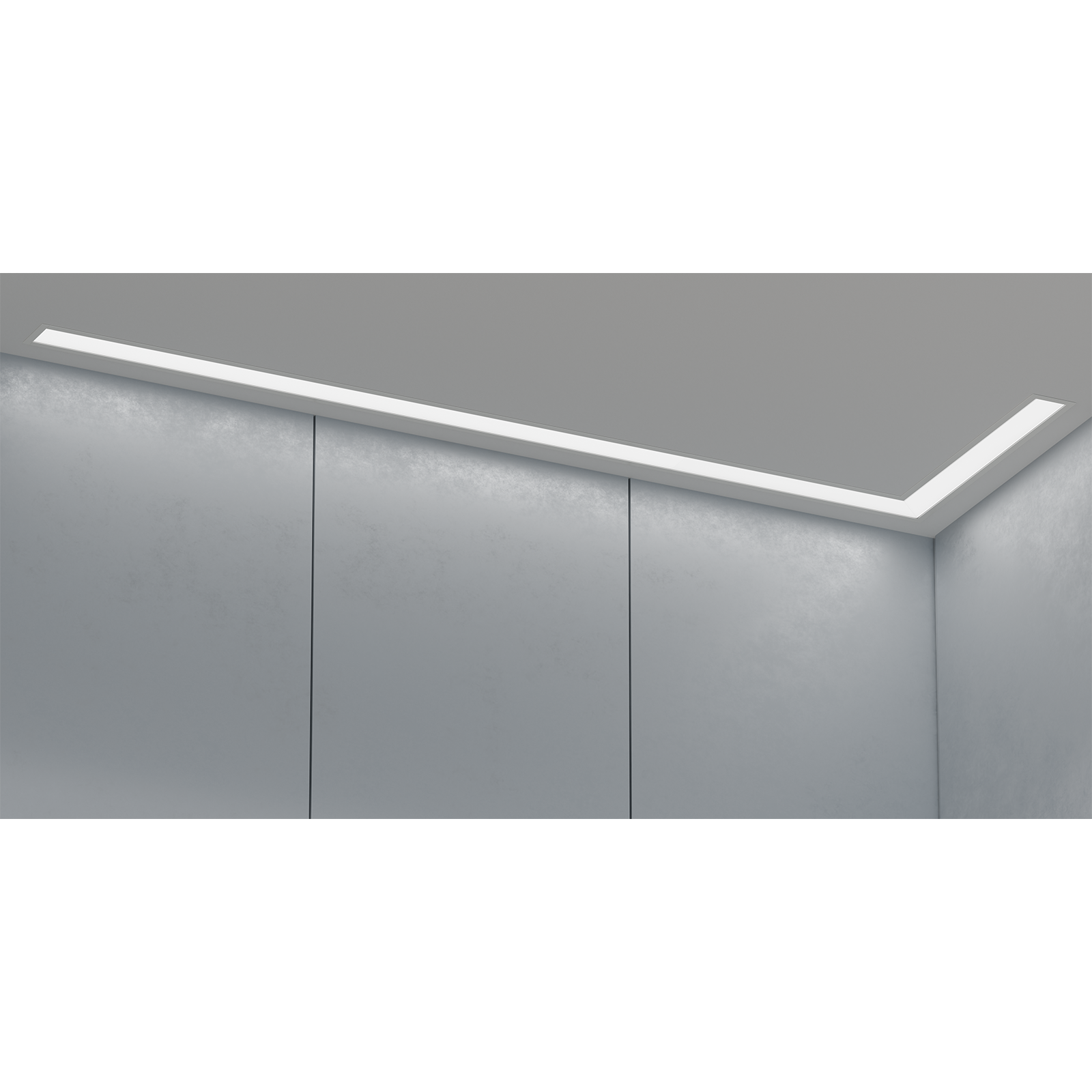

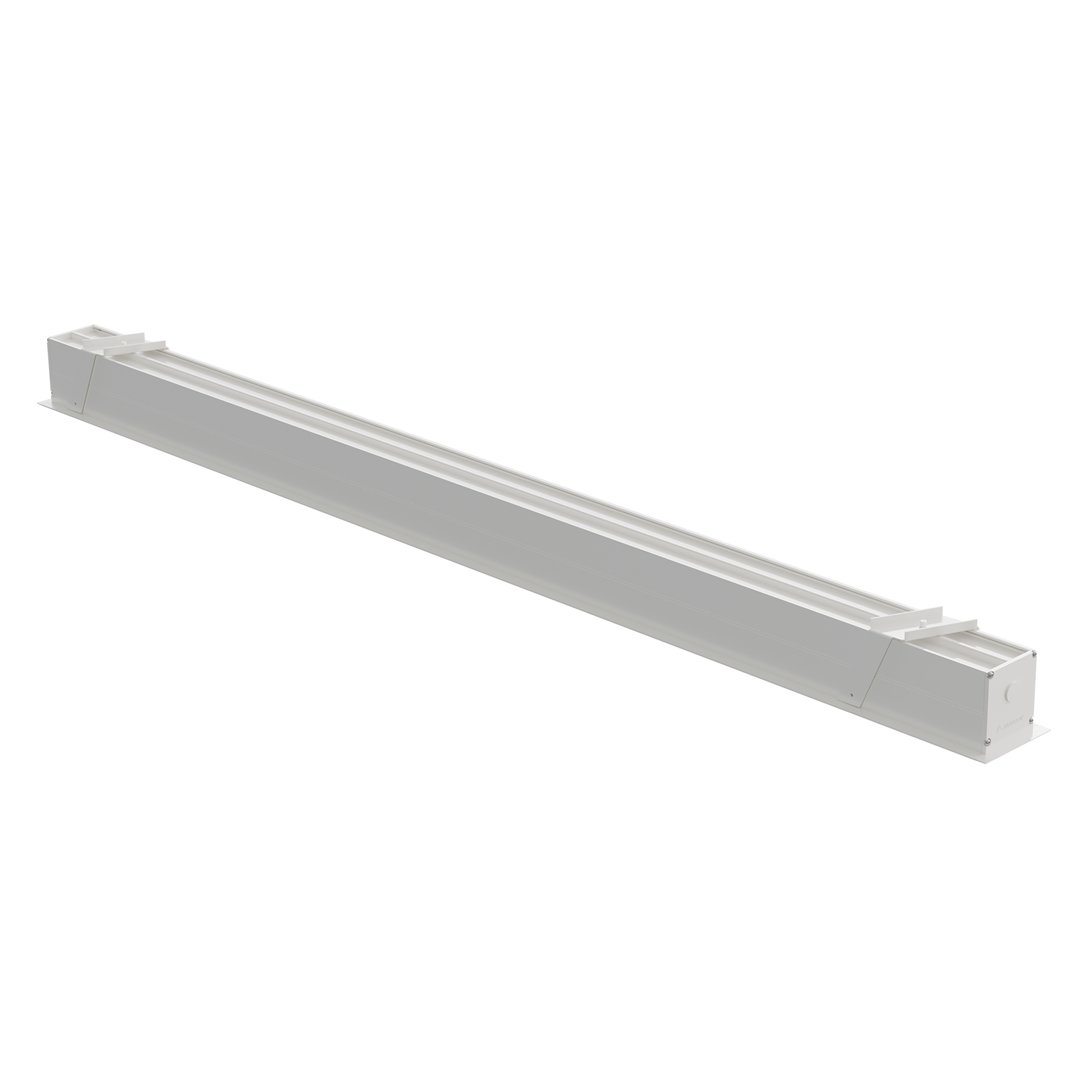

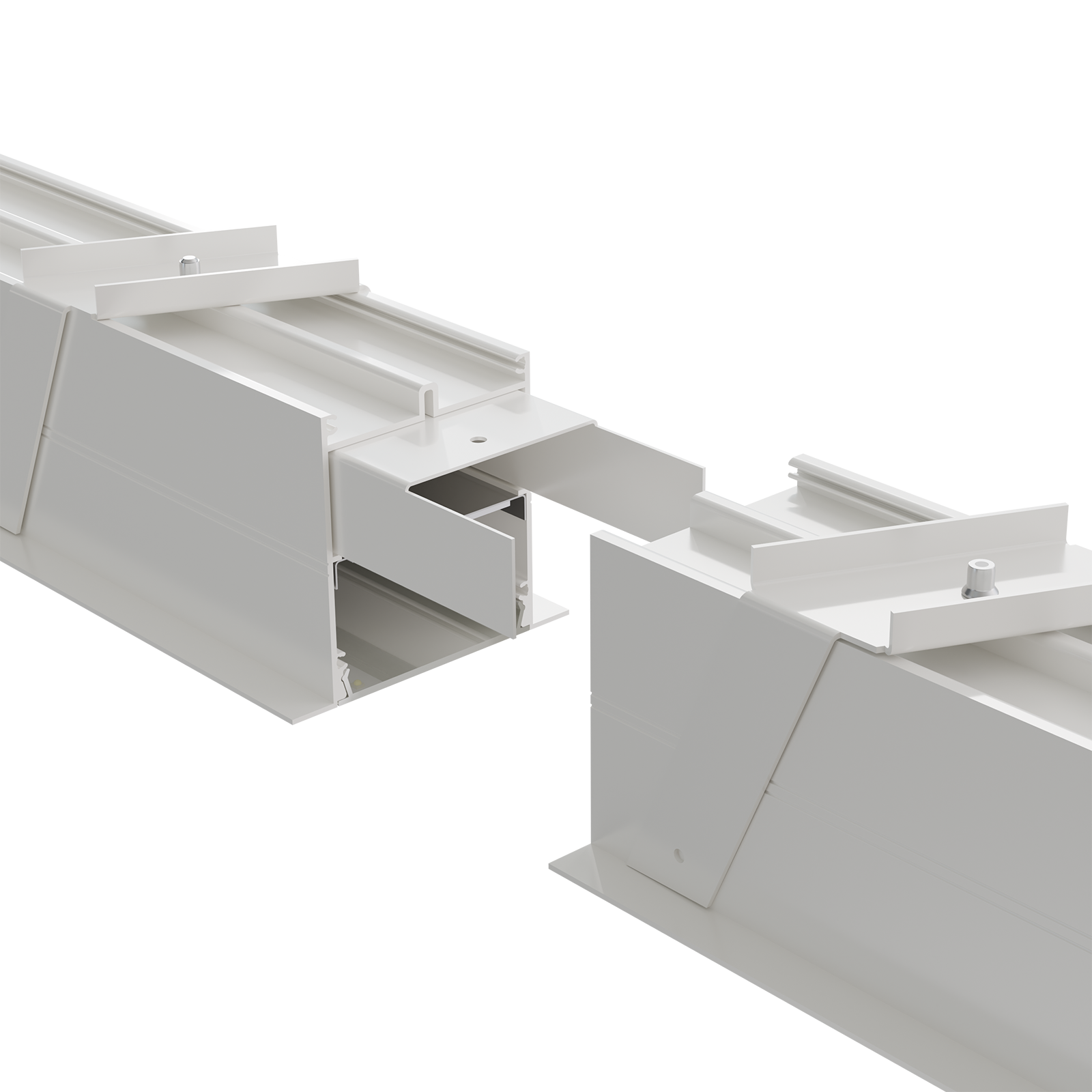

  • Светодиодный светильник с полимерным опаловым бестеневым рассеивателем создан на базе современных полупроводниковых технологий, Корпус выполнен из алюминиевого сплава который базово окрашен порошковой краской белого цвета. Опционально может быть окрашен в любой цвет по шкале RAL. Имеет удобный и быстрый монтаж. Светильники серии ДВО02 возможно установить в линию, а также собрать в различные формы с помощью Г, Х и Т –образных переходов. Класс пылевлагозащиты – IP20. Светильник устанавливается в потолки с профилем T15, T24, реечные потолки, потолки типа грильято и поверхности из гипсокартона.Базовая ветовая температура – 4000 К. Можно заказать LED-светильник линейки ДВО02 Line с цветовой температурой 3000 К и 5000 К. Светильники укомплектовываются светодиодами CRI>80 и CRI >90 в соответствие с требованиями к современным нормам освещения общественных пространств, в том числе образовательных (сады, школы) и мед. учреждений.Устройство может быть оснащено блоком аварийного питания, которое способно проработать в аварийном режиме до 3 часов. Обеспечивает оптимальный световой поток в аварийном режиме, быстро включается и стабильно функционирует. Предусмотрена возможность оснащения светильников драйвером, работающим по протоколу DALI, для интеграции в систему управления освещением, с помощью которой можно управлять интенсивностью светового потока, менять сценарии освещения в зависимости от выбранных условий тем самым обеспечивая экономию электроэнергии.ПрименениеLED-светильник устанавливается в подвесной потолок, подходит для использования в офисных, административных, торговых и складских помещениях.


Электротехнические характеристики
Номинальное напряжение min AC, В
198
Номинальное напряжение max AC, В
264
Номинальное напряжение DC, В
220
Номинальное напряжение max DC, В
280
Номинальное напряжение min DC, В
176
Запуск при напряжении не менее (для работы в сетях постоянного тока), В
190
Количество светильников подключенных на одну фазу, шт
40
Номинальное напряжение AC, В
220
Тип напряжения
AC/DC
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,98
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип аппарата защиты
16А тип С
Рекомендуемое количество светильников на автоматический выключатель
16
Пусковой ток, А
51,00
Длительность пускового тока, мкс
273
Мощность, Вт
80
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Ra
80
CCT, К
4000
Коэффициент пульсации, не более, %
1
Световой поток, лм
7276
Световая отдача, лм/Вт
91
Эксплуатационные характеристики
IP (Степень защиты)
IP20
Класс защиты от поражения электрического тока
I
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
1
Рабочая температура max,°C
35
Аварийное освещение
БАП
Нет

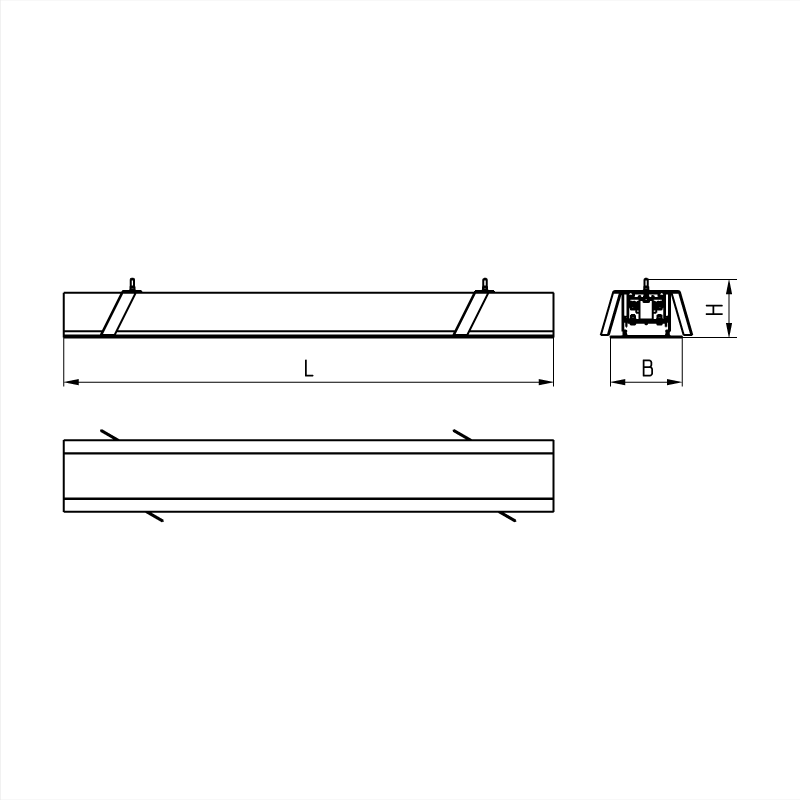

Габаритные характеристики
Масса, кг
9
Длина (L), мм
2250
Ширина (B), мм
100
Высота (H), мм
0
Высота с креплением (H1), мм
115
Установочная длина (A), мм
2262
Установочная ширина (a), мм
80
Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
Система управлением освещением
Управление
DALI
Тип корпуса Экструдированный
Корпус Алюминий
Цвет корпуса/материал окраски Белый (порошковое покрытие)
Вводное устройство Сальниковый ввод
Материал вводного устройства Кремнийорганическая резина
Тип оптической системы Рассеиватель
Монтаж оптической системы Устанавливается в корпус
Оптическая система Опаловый
Материал оптической системы Полимерный материал

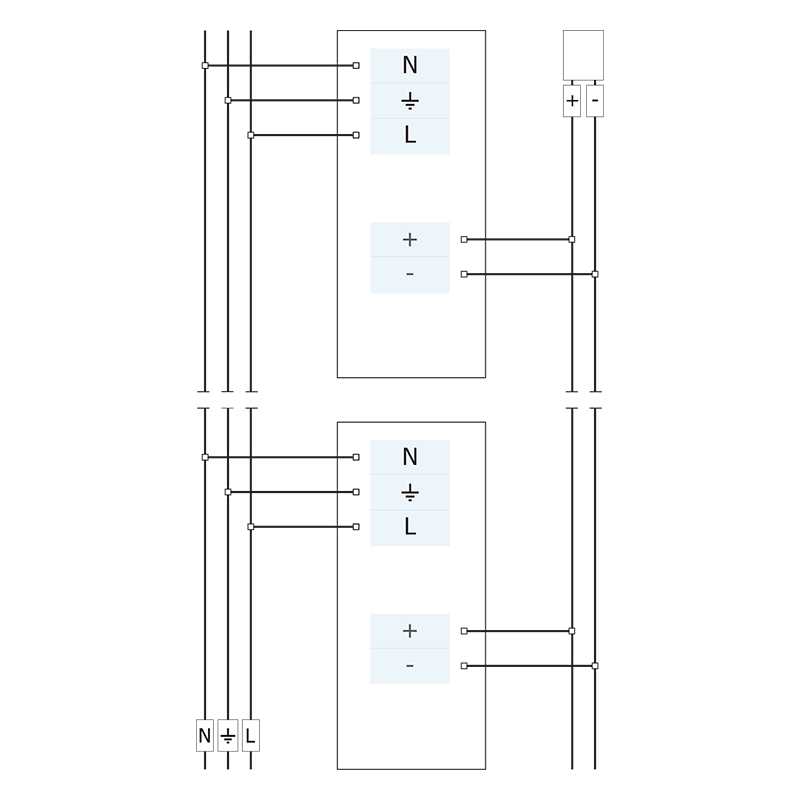

Тип подключения Клеммная колодка
Подключение 5х2,5мм²
Способ установки светильника Встраиваемый
Тип потолка Подшивной
Монтажные устройства Кронштейн
Тип монтажных устройств Штампованный
Размещение монтажных устройств Фиксированное
Цвет монтажных устройств/материал окраски Белый (порошковое покрытие)
Материал монтажных креплений Сталь
Документы для скачивания ДВО02-80-021 Line RD 840
