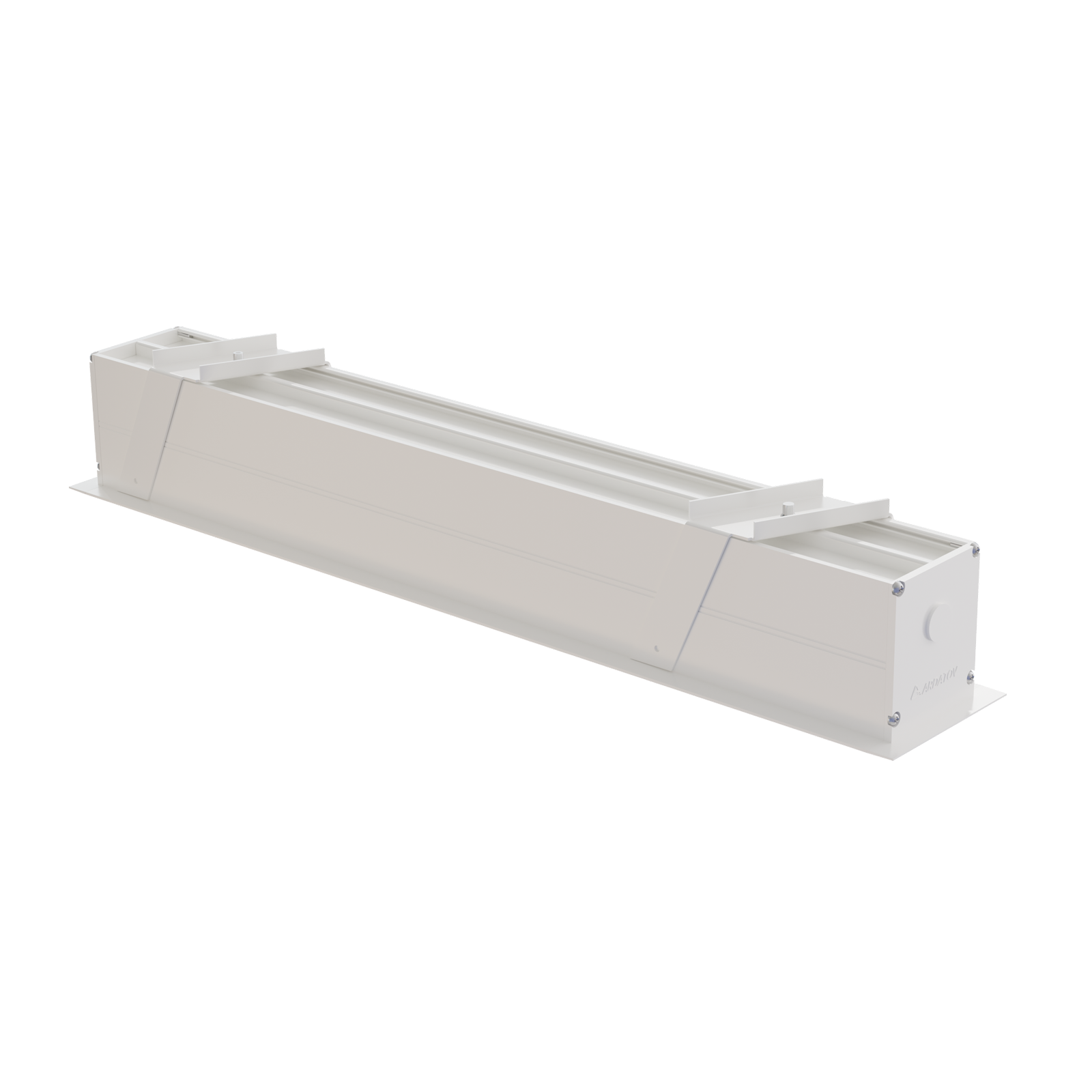

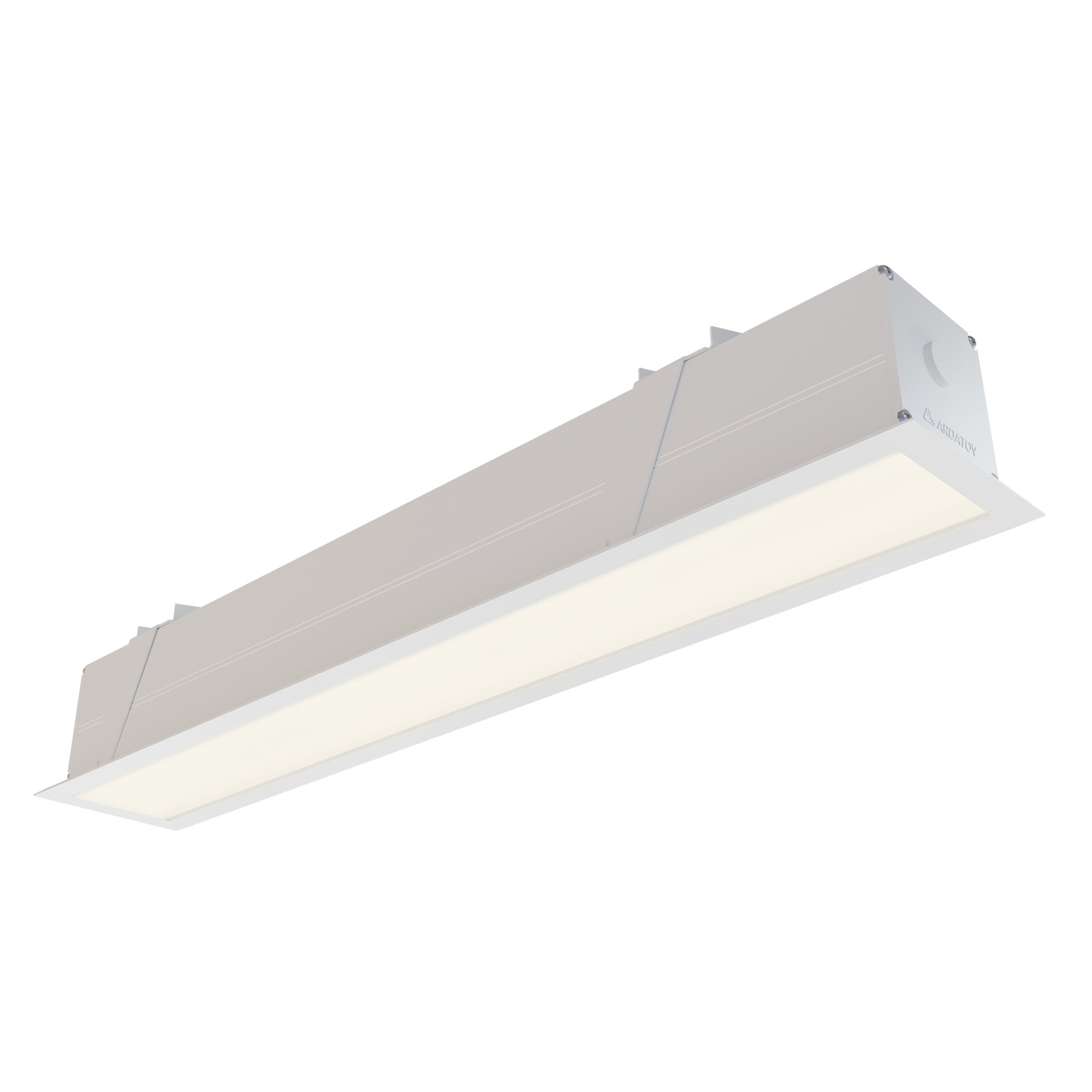

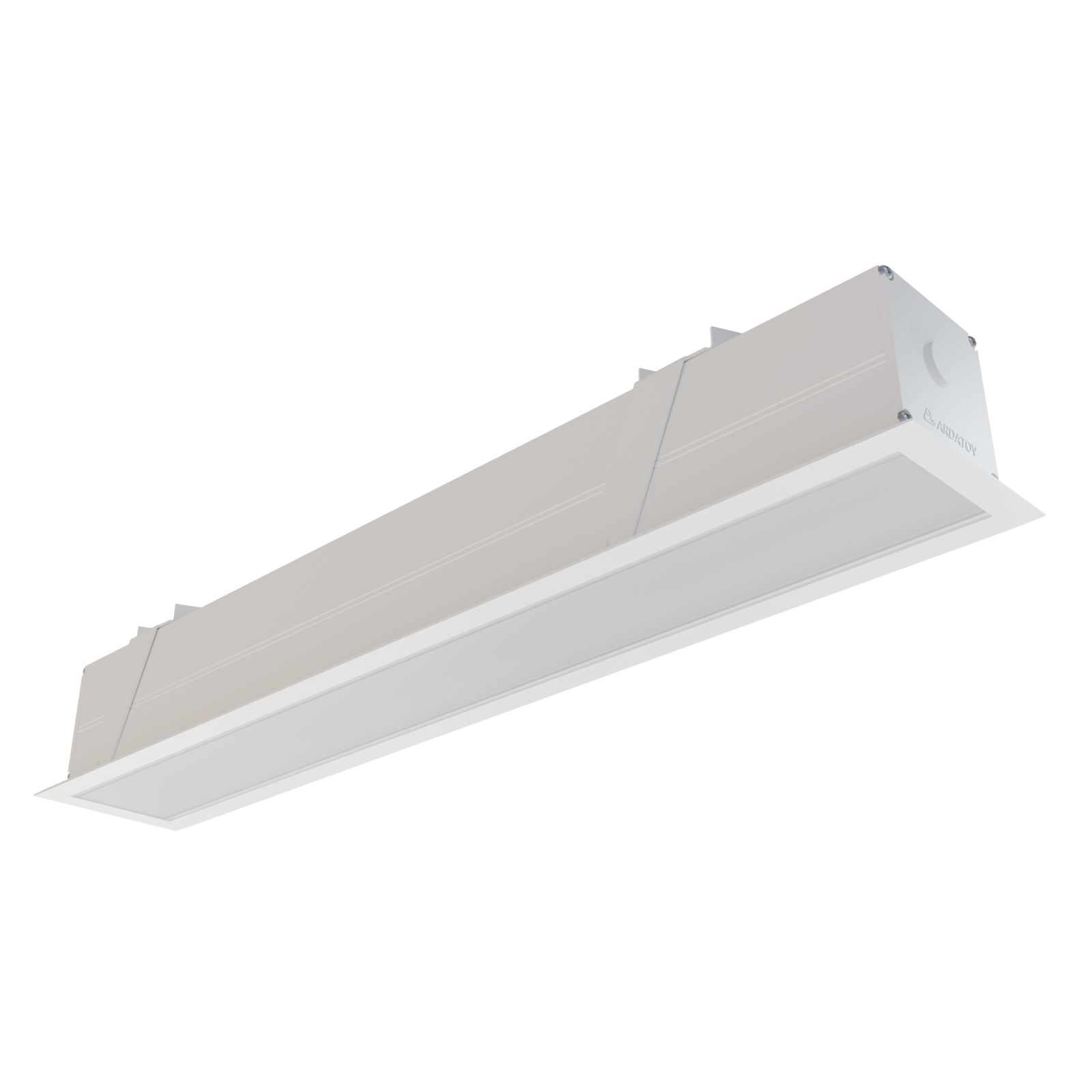

ДВО02-20-041 Line EM3 940
Нормативный документ: ТУ 3461-063-05014337-2016, ТР ЕАЭС 037/2016
Код: 1223820041
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405 10
Код промышленной продукции по ОК 034 2014 (КПЕС 2008): 27.40.25.123
Класс защиты от поражения электрическим током
Степень защиты от пыли и влаги
Источник света
Климатическое исполнение
Рабочий диапазон температур
EAC
Индекс цветопередачи
Цветовая температура, К
Применение
Предназначены для общего освещения общественных и производственных помещений,торговых залов, гипермаркетов, складских помещений.
20
Мощность (в нижнюю полусферу), Вт
1637
Световой поток (в нижнюю полусферу), лм
82
Световая отдача (в нижнюю полусферу), лм/Вт
90
Ra
4000
CCT, К
Описание серии
ДВО02-20-041 Line EM3 940
Электротехнические характеристики
Мощность (в нижнюю полусферу), Вт
20
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC/DC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
198
Номинальное напряжение max AC, В
264
Частота тока питающей сети, Гц
50
Запуск при напряжении не менее (для работы в сетях постоянного тока), В
190
Номинальное напряжение DC, В
220
Номинальное напряжение min DC, В
176
Номинальное напряжение max DC, В
280
Коэффициент мощности (PF)
0,98
Тип аппарата защиты
16А тип С
Пусковой ток, А
23,00
Рекомендуемое количество светильников на автоматический выключатель
57
Длительность пускового тока, мкс
176
Количество светильников подключенных на одну фазу, шт
100
Эксплуатационные характеристики
IP (Степень защиты)
IP20
Класс защиты от поражения электрического тока
I
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
1
Рабочая температура max,°C
35
Аварийное освещение
БАП
Да
Режим
Аварийный режим
Режим работы
Непостоянный
Мощность в режиме
5
Время работы, ч
3
Тестирование
Ручной тест (кнопка)
Индикатор
Да
Электронная защита от полной разрядки батареи
Да
Аккумуляторная батарея
Ni-Cd
Время зарядки, ч
24
Габаритные характеристики
Масса, кг
3.3
Длина (L), мм
563
Ширина (B), мм
100
Высота (H), мм
0
Высота с креплением (H1), мм
115
Установочная длина (A), мм
578
Установочная ширина (a), мм
80

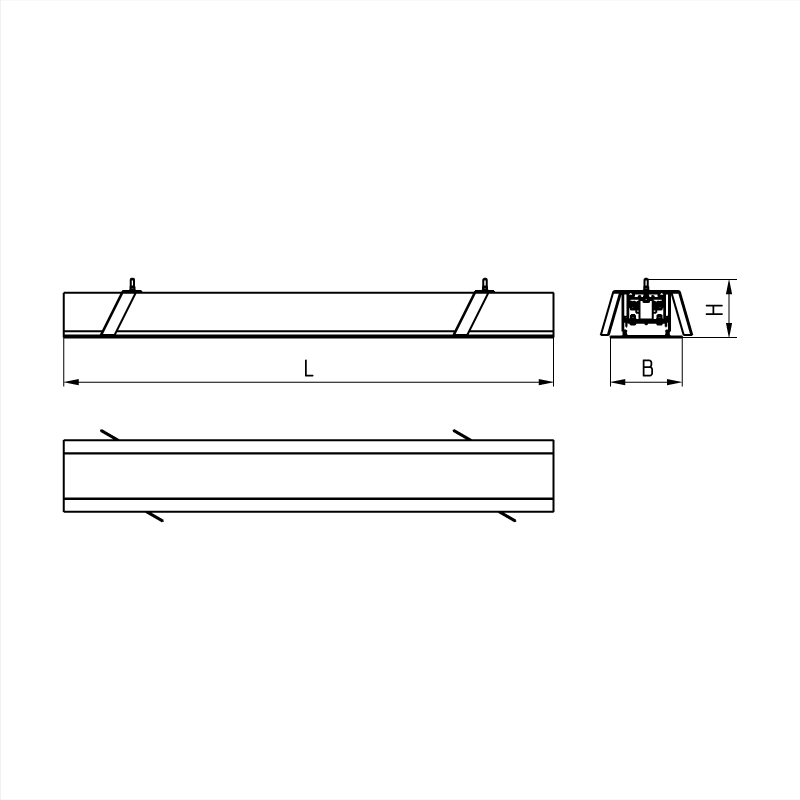

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Ra
90
CCT, К
4000
Световой поток (в нижнюю полусферу), лм
1637
Световая отдача (в нижнюю полусферу), лм/Вт
82
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Коэффициент пульсации, не более, %
1
Кривая силы света
показать
Тип корпуса
Экструдированный
Корпус
Алюминий
Цвет корпуса/материал окраски
Белый (порошковое покрытие)
Вводное устройство
Сальниковый ввод
Материал вводного устройства
Кремнийорганическая резина
Тип оптической системы
Рассеиватель
Монтаж оптической системы
Устанавливается в корпус
Оптическая система
Опаловый
Материал оптической системы
Полимерный материал

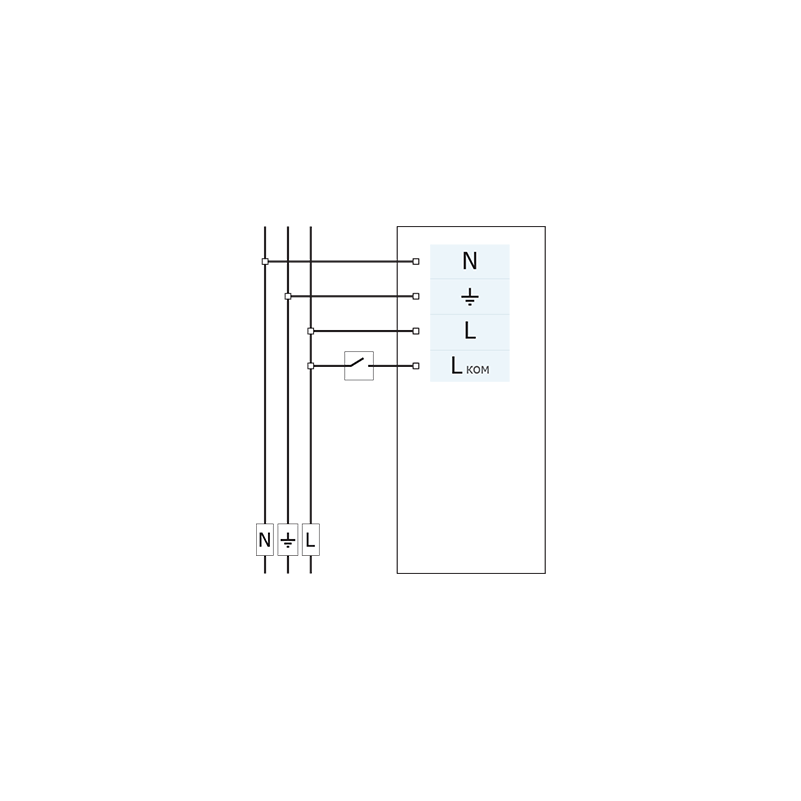

Тип подключения
Клеммная колодка
Подключение
3х2,5мм²
Способ установки
Встраиваемый
Тип потолка
Подшивной
Монтажные устройства
Кронштейн
Тип монтажных устройств
Штампованный
Размещение монтажных устройств
Фиксированное
Цвет монтажных устройств/материал окраски
Белый (порошковое покрытие)
Материал монтажных креплений
Сталь
